用瑞利準則研究顯微鏡物鏡的解析度

時間:2021-02-03 14:56來源:未知作者: infotek點擊:次列印

用瑞利準則研究顯微鏡物鏡的解析度
摘要

我們通常可以遵循 1896 年 John William

Strutt 提出的的“瑞利判據”理論來表徵顯微

鏡的解析度。該理論定義了當一個艾裡斑的中

心與另一個艾裡斑的第一個最小值重疊時，它

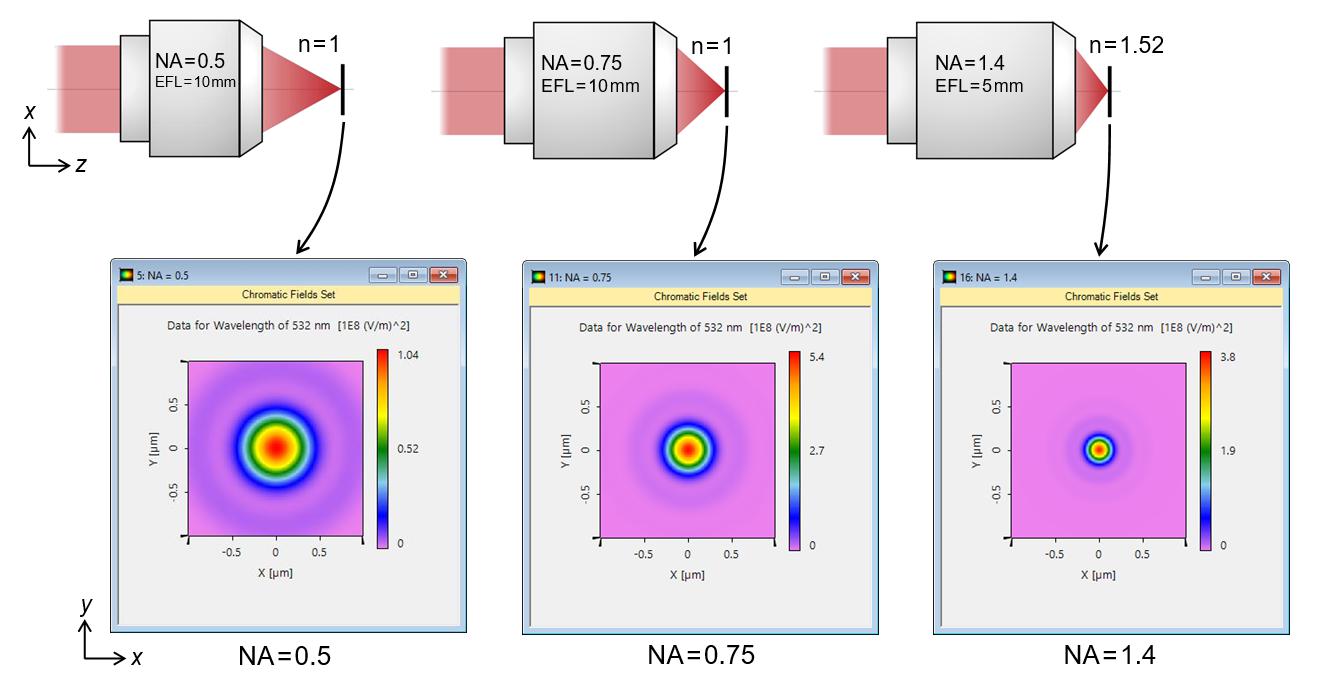

們就可以被分辨。在此示例中，我們遵循

Rayleigh的理論，並檢查了具有不同數值孔徑

（NA）值的顯微鏡物鏡的解析度。

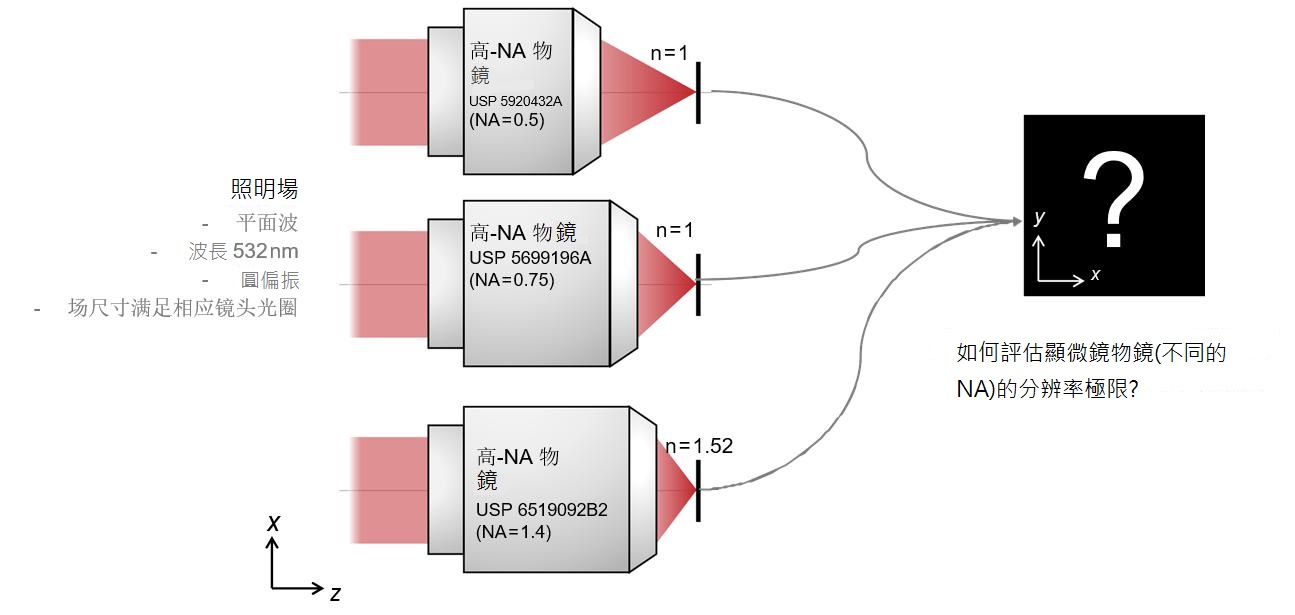

建模任務

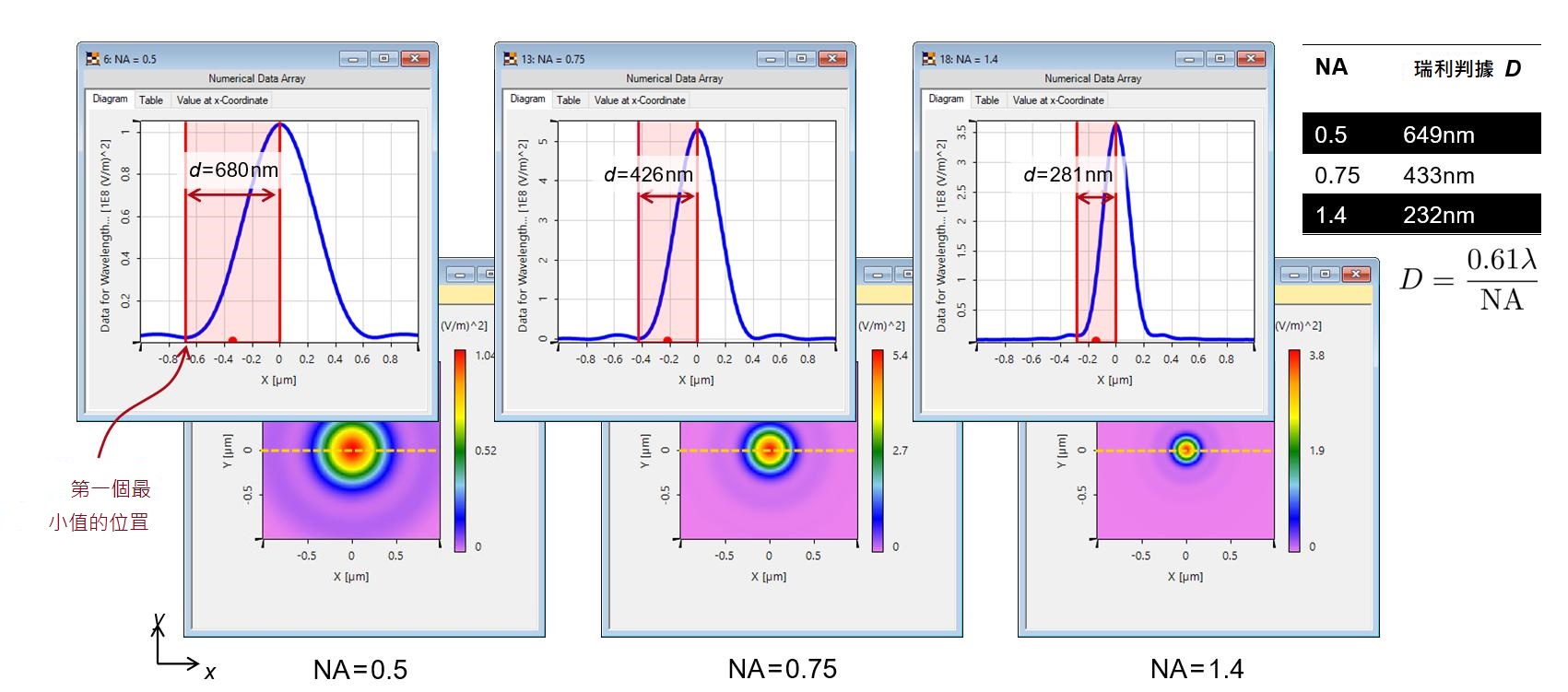

真實物鏡評估

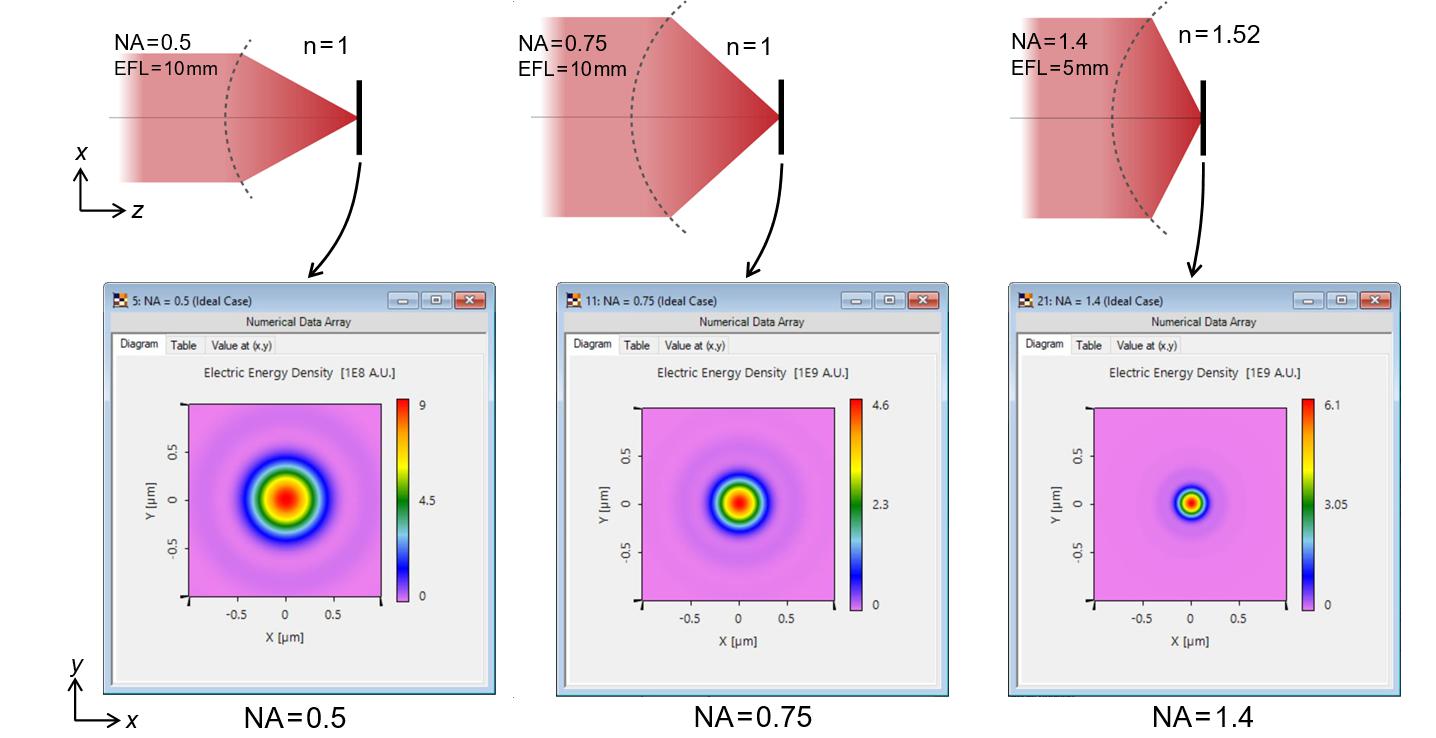

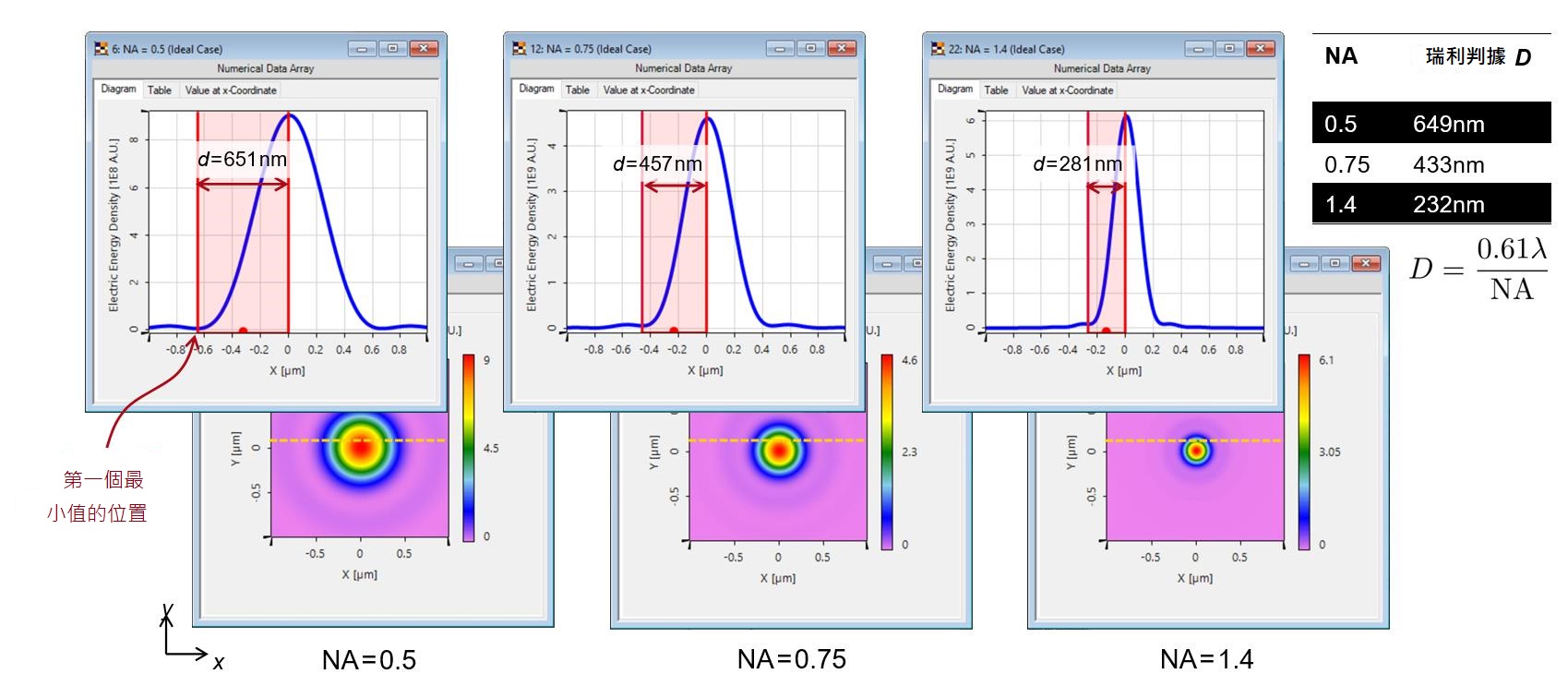

通過 Debye-Wolf 積分評估理想鏡頭

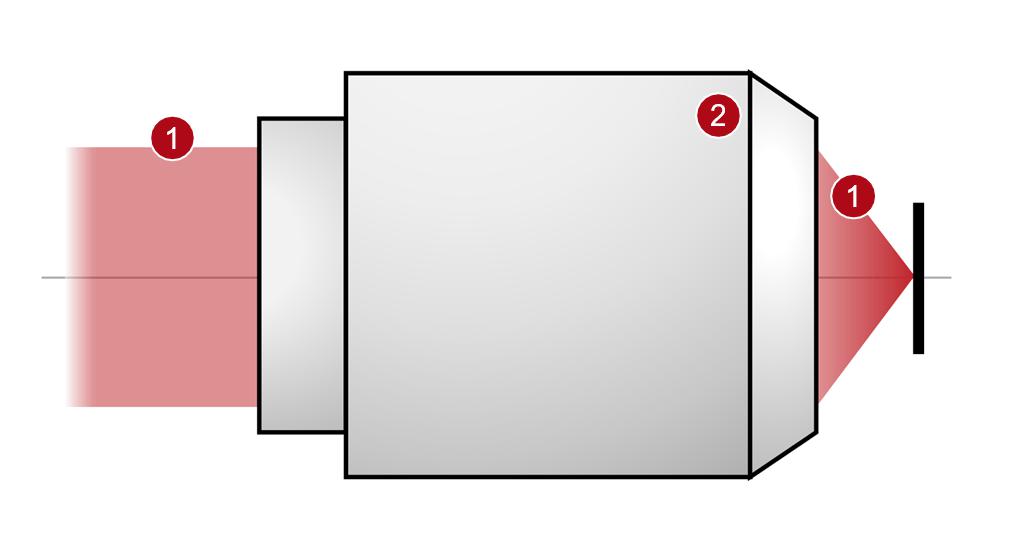

走進 VirtualLab Fusion

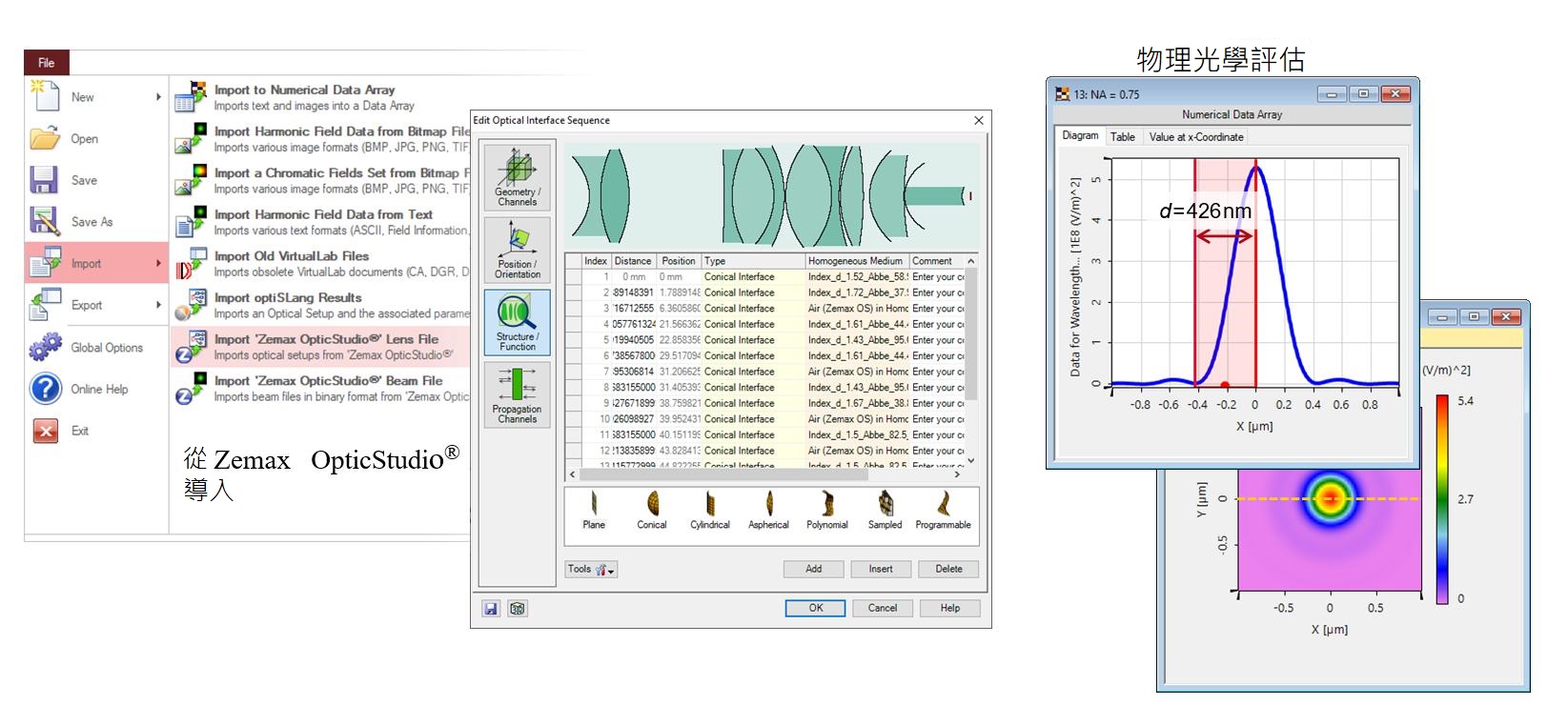

VirtualLab Fusion 工作流程

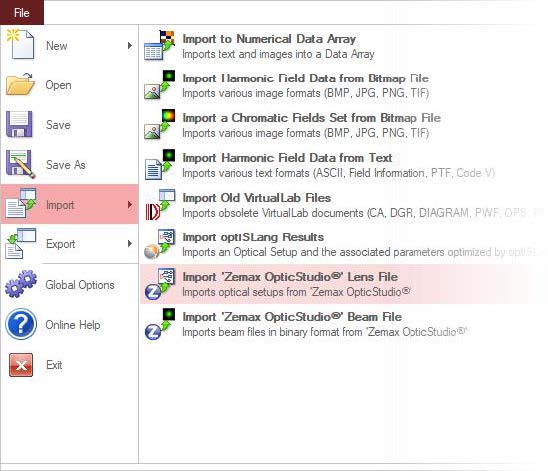

從 ZemaxOpticStudio®導入鏡頭系統

−從 Zemax 導入光學系統[用例]

分析真實鏡頭系統的成像性能

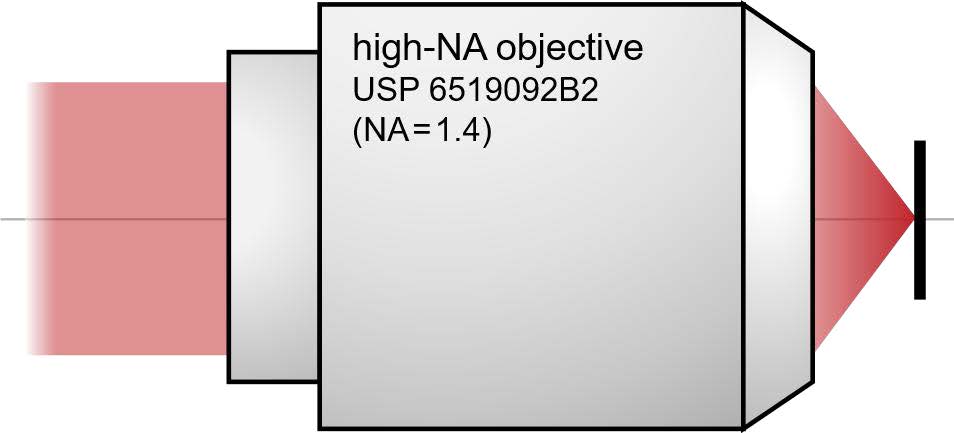

−分析高 NA 物鏡的聚焦[用例]

使用 Debye-Wolf 積分作為參考

− Debey-Wolf 積分計算器[用例]

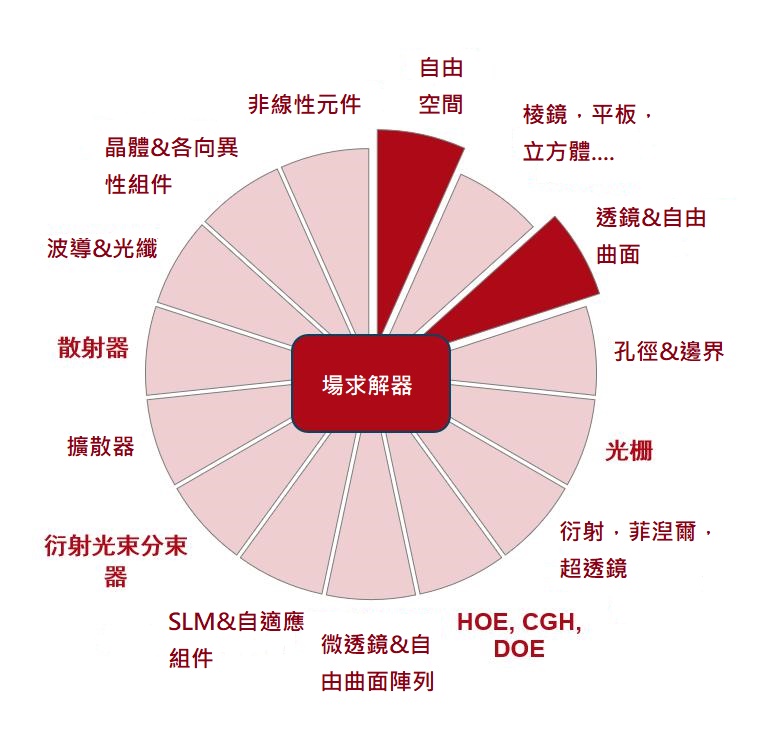

VirtualLab Fusion 技術
