使用圓頂錐透鏡產生貝塞爾光束的建模

時間:2021-04-23 16:29來源:未知作者: infotek點擊:次列印

摘要

貝塞爾光束由於其無衍射特性，在不同的應用領域引起了廣泛的關注，它們通常由錐透鏡生成。具有無限尖
端的理想錐透鏡是不存在的，而且在實際中，錐透鏡的尖端是圓形的。在這個例子中，我們研究了圓尖端對生成
的貝塞爾光束的影響。[O. Brzobohatý, et al. Opt. Express 16, 12688-12700 (2008)]。特別地，我們模擬了光束
沿z方向的演化，並對結果進行了比較。

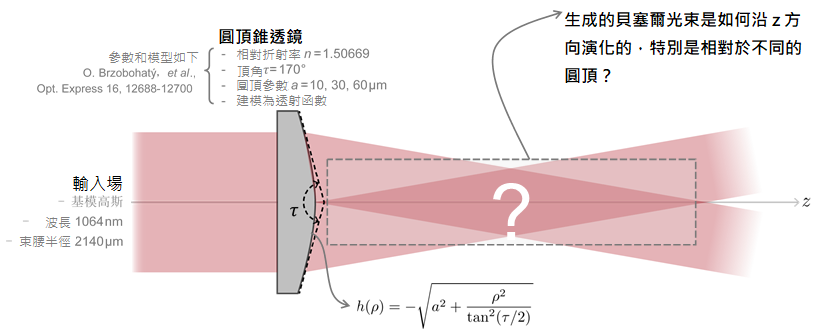

建模任務

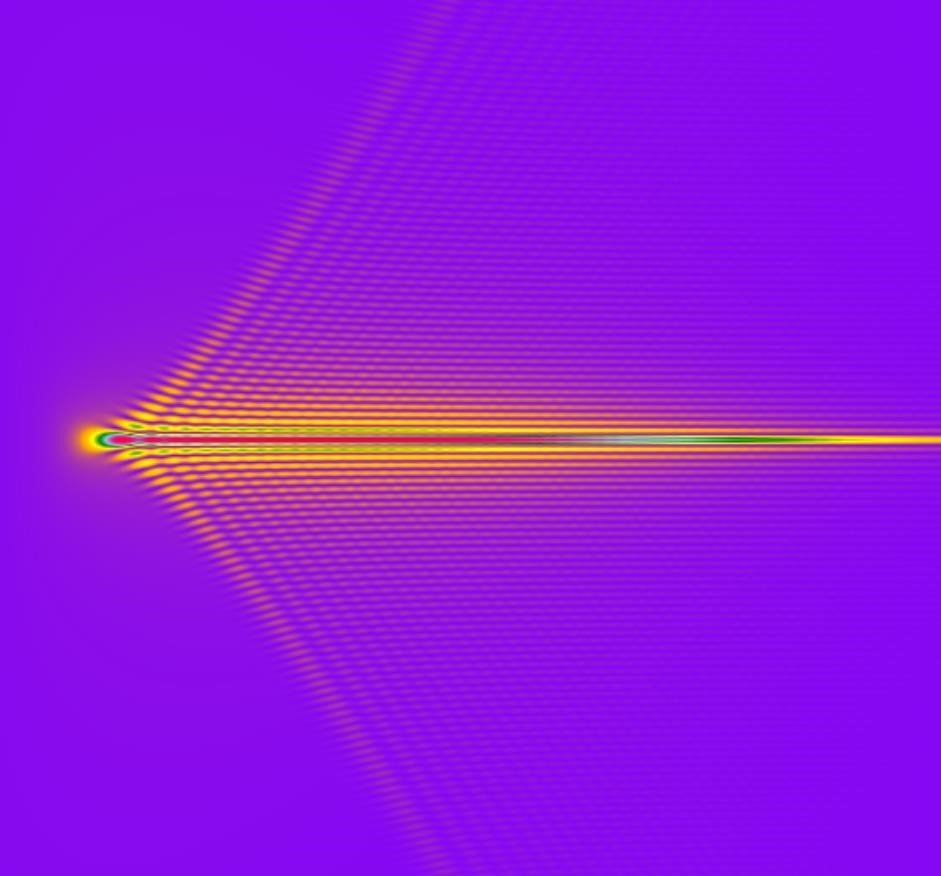

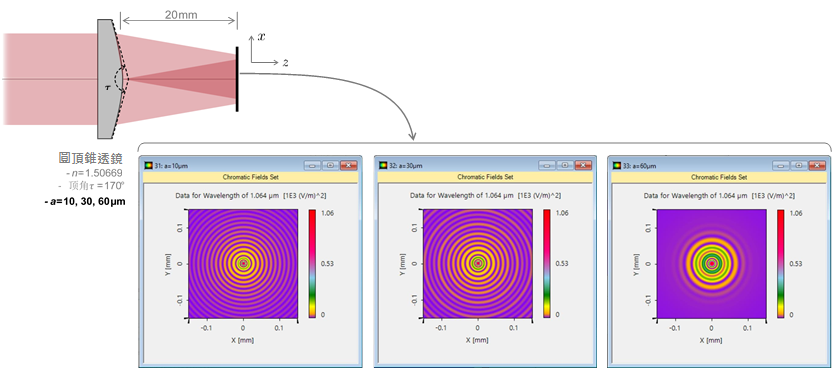

在固定Z位置的貝塞爾光束

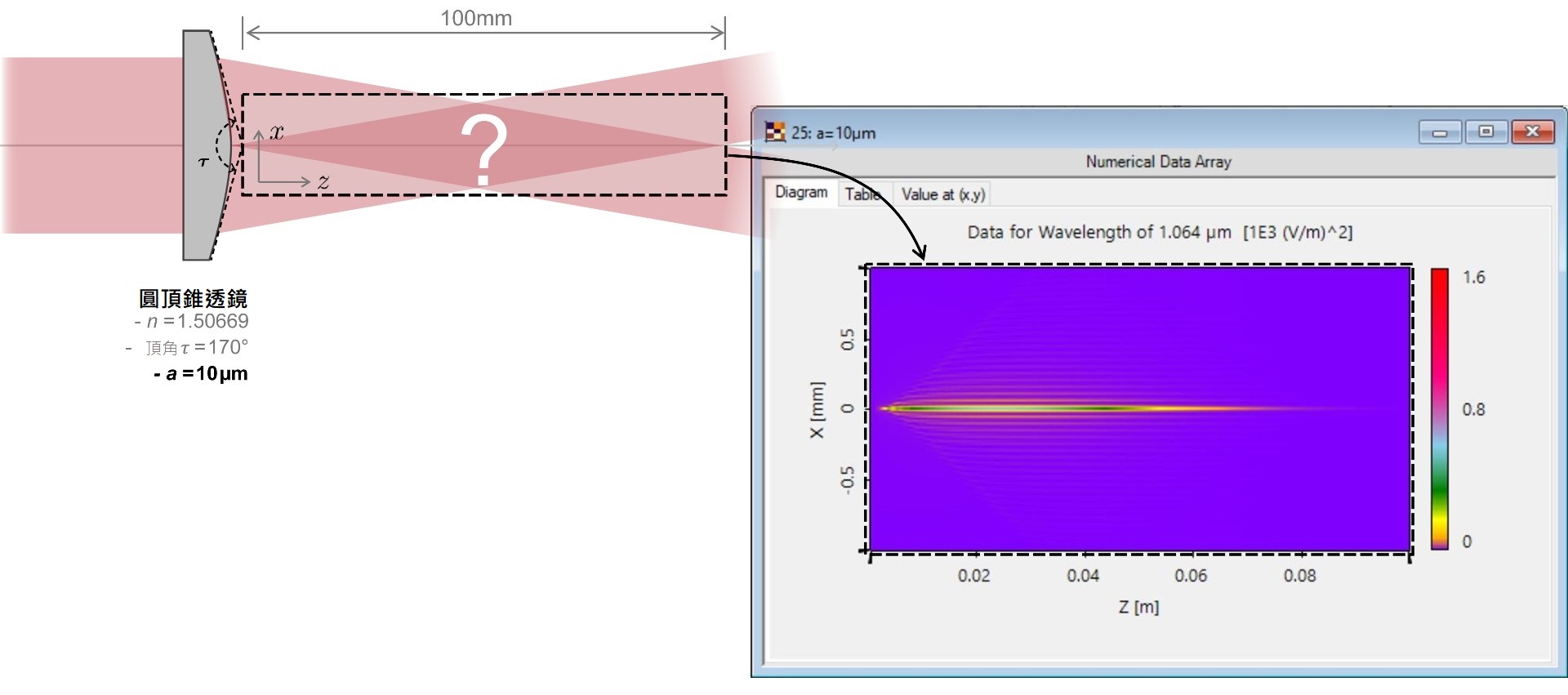

貝塞爾光束沿Z（a=10μm）的演化

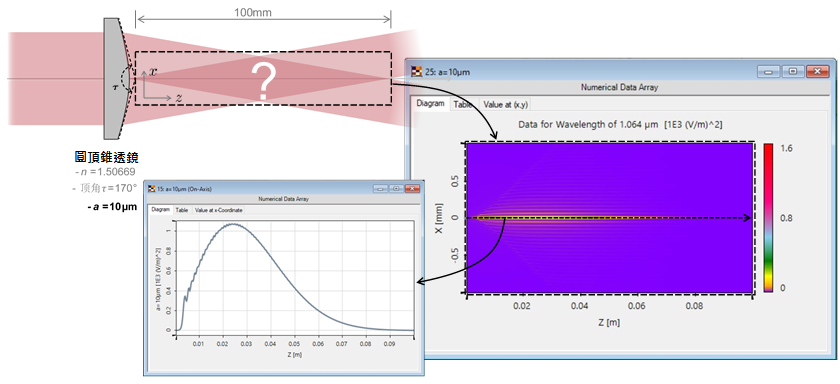

貝塞爾光束沿Z（a=10μm）的演化

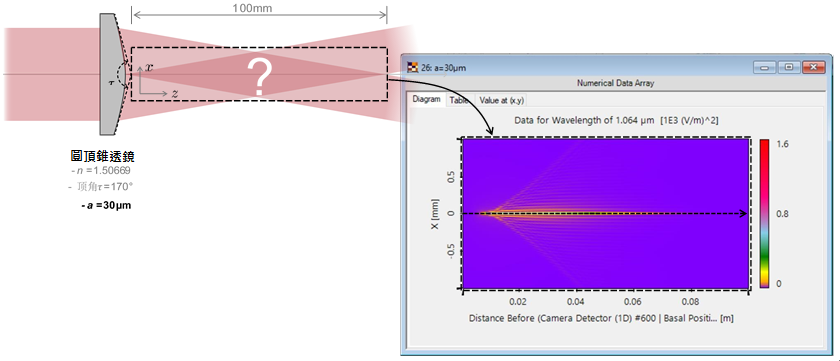

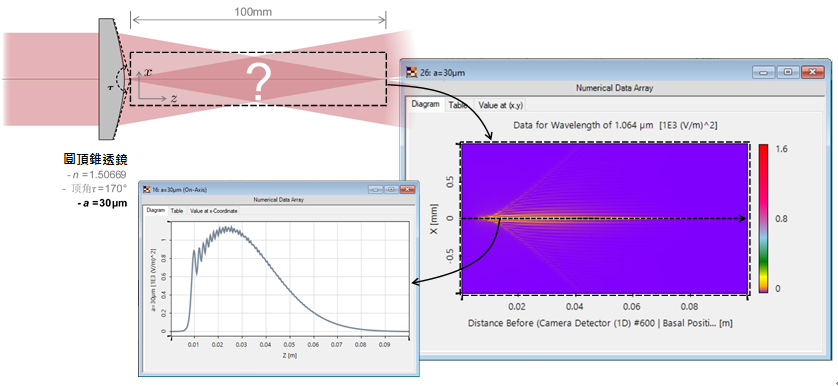

貝塞爾光束沿Z（a=30μm）的演化

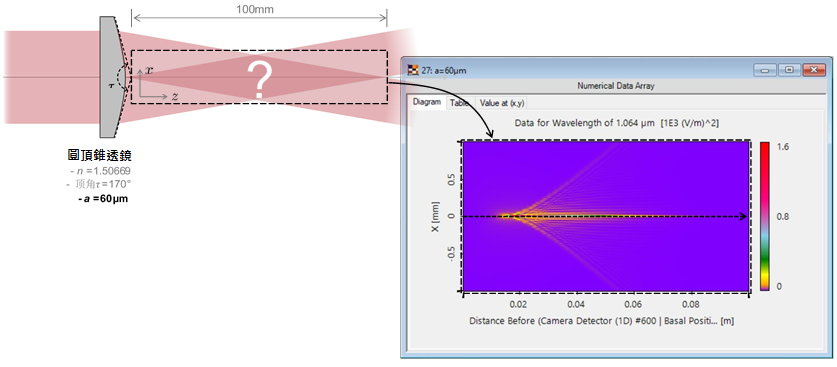

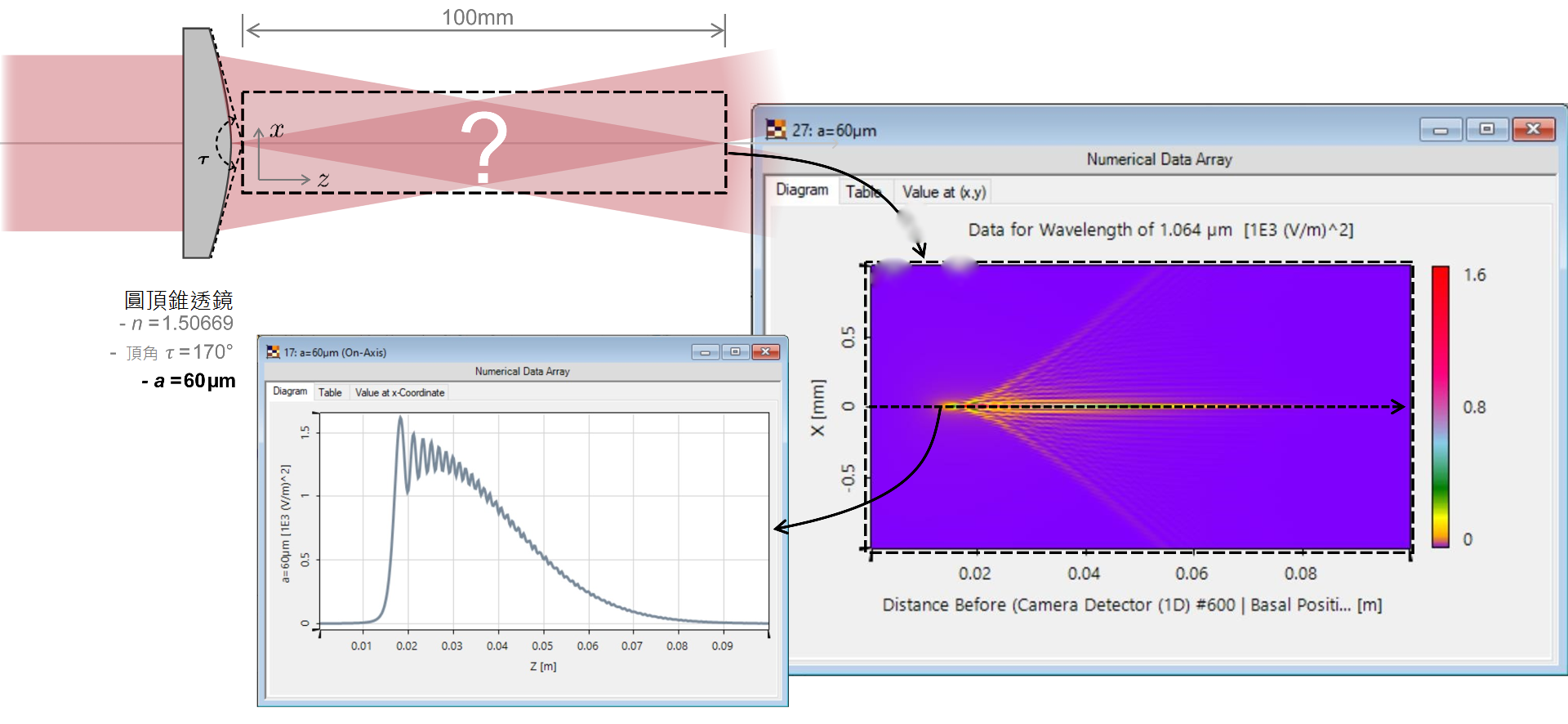

貝塞爾光束沿Z（a=60μm）的演化

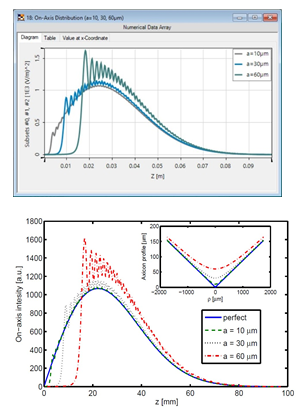

軸上分佈和對比

VirtualLab Fusion中的模擬結果 O. Brzobohatý, et al.,Opt. Express 16, 12688-12700 (2008)中的圖2

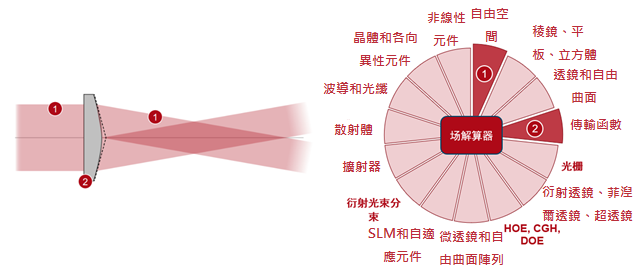

走進VirtualLab Fusion

可定制和靈活的透過率定義場顯示與分析

VirtualLab Fusion的工作流程
□ 設置入射高斯場
- 基本光源模型 [教學視頻]
□ 設置元件的位置和方向

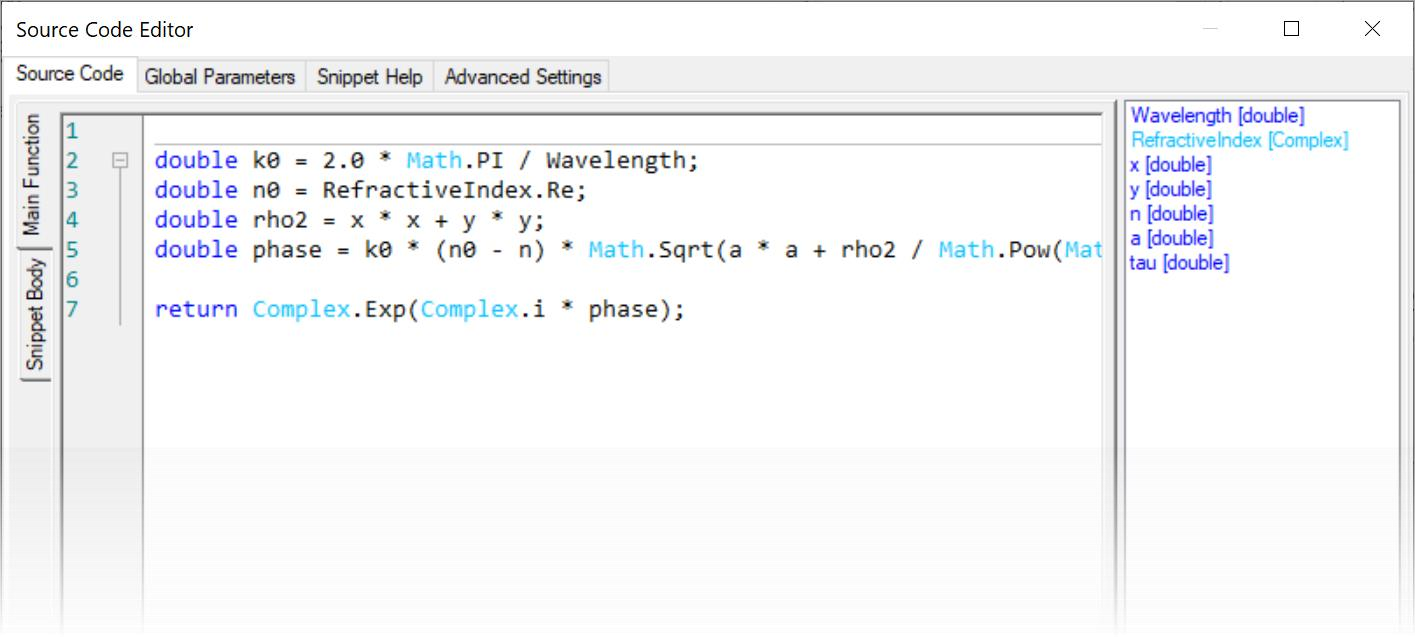

- 如何使用可程式設計功能和示例(柱面透鏡) [用例]

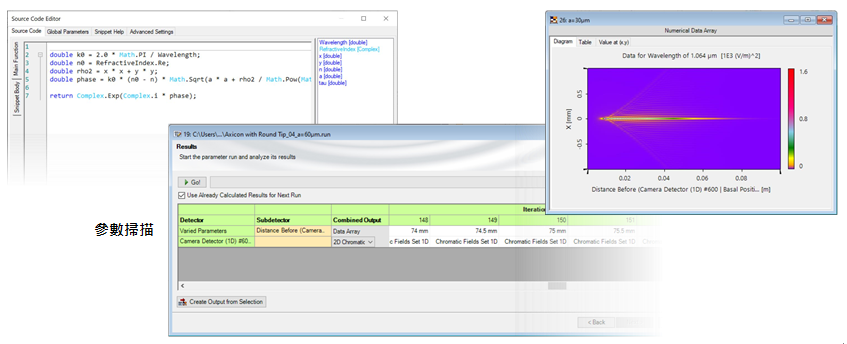

□ 掃描參數並檢查影響
- 參數運行檔的使用 [用例]

VirtualLab Fusion技術
