用於3D成像顯微鏡的雙螺旋PSF

時間:2021-06-09 14:41來源:未知作者: infotek點擊:次列印

摘要

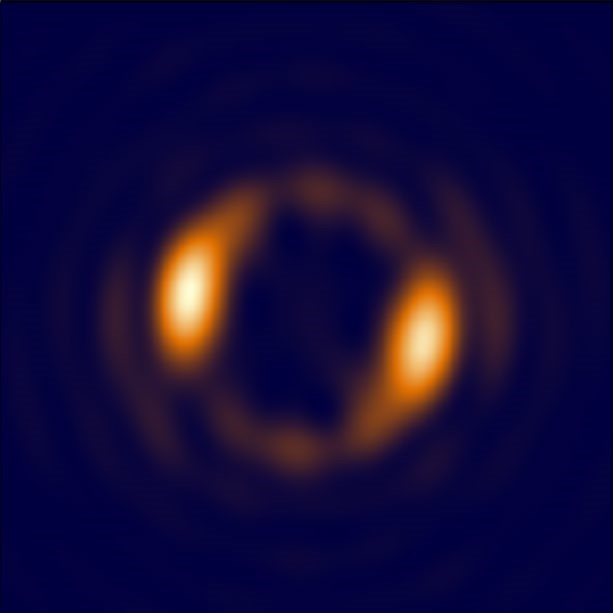

雙螺旋(DH) PSF工程在縱向上為三維成像提供了高解析度，它可以通過在光瞳平面上增加一個帶有漩渦的相位
掩膜來產生[Ginni Grover等，Opt. Exp. 2012]。VirtualLab Fusion提供了一種快速方便的方法來計算高NA顯微鏡
系統小離焦的DH PSFs。這個用例說明了DH-PSFs在離焦約130nm時有明顯的變化。

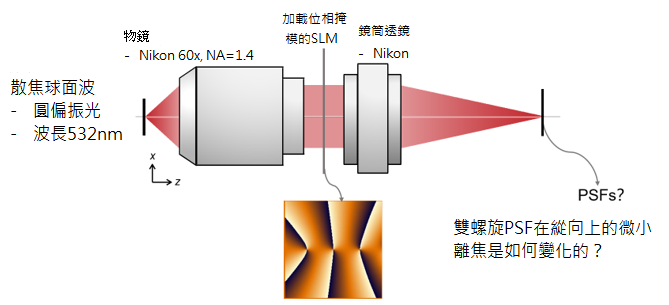

建模任務

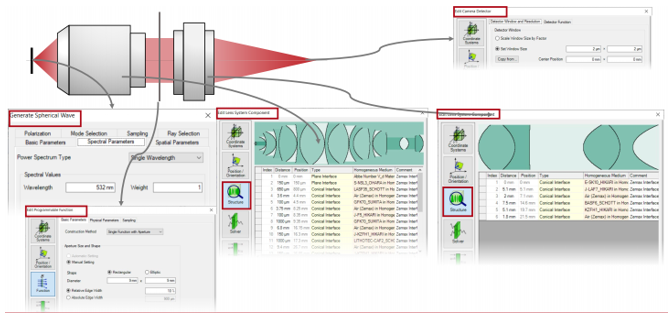

在VirtualLab Fusion中構建系統

系統構建塊

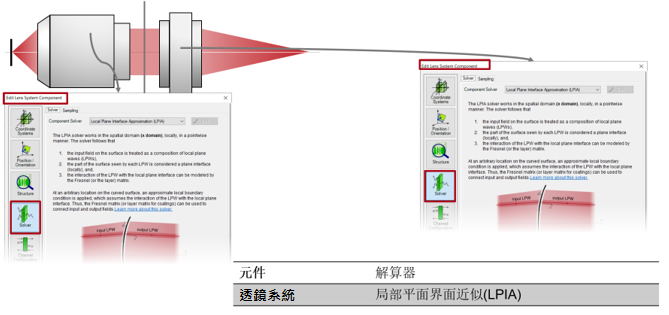

元件解算器

利用光線追跡進行幾何光學模擬

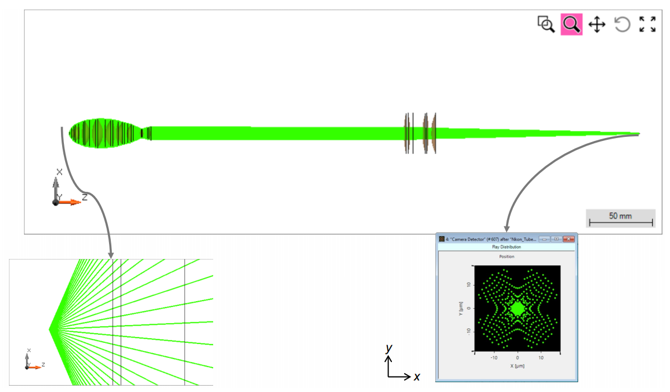

結果：幾何光線追跡

利用場追跡進行物理光學模擬

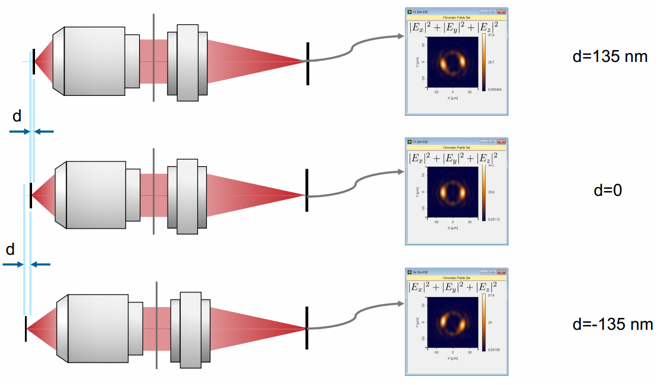

不同離焦像面的雙螺旋PSF

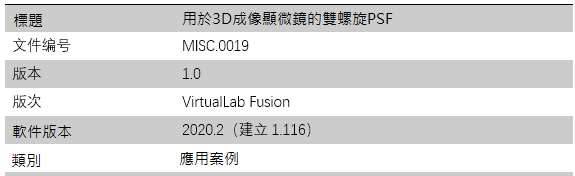

文件資訊

延伸閱讀

-          Debye-Wolf積分計算器

-          分析高NA物鏡

-          用瑞利判據研究顯微鏡物鏡的解析度
