用阿貝判據研究顯微系統的解析度
時間:2021-06-17 15:06來源:未知作者: infotek點擊:次列印
       摘要

       顯微系統的解析度一般用阿貝判據進行表徵。這也解釋了物鏡的數值孔徑(NA)決定了光柵(作為樣本)衍射階在
其後焦平面上的濾波。當高衍射級次的衍射被濾除後，像面不會發生干涉，因此不會成像。本實例演示了數值孔徑
NA對濾波效果和解析度的影響。

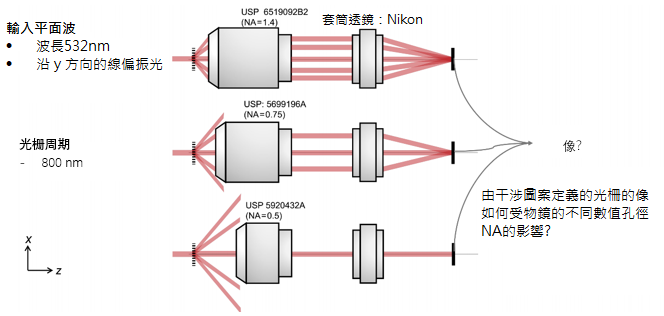

      1. 案例



  


       在VirtualLab Fusion中構建系統

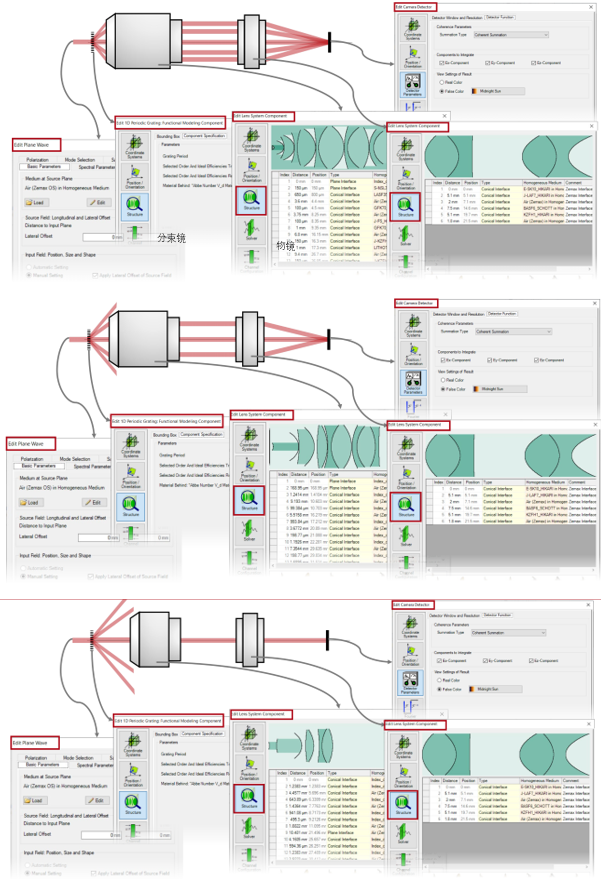

       1. 系統構建模組

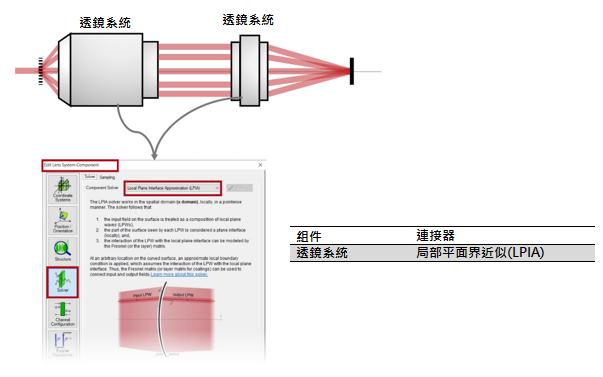

       2. 元件連接器


 



       幾何光學模擬


       以光線追跡

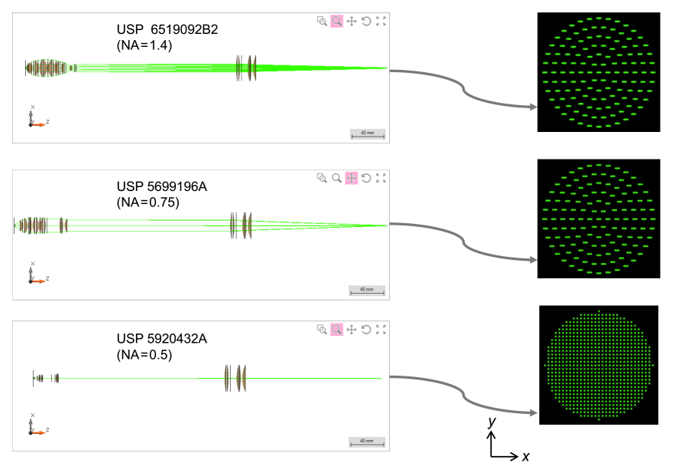

       1. 結果：光線追跡


 


       快速物理光學模擬


       以場追跡

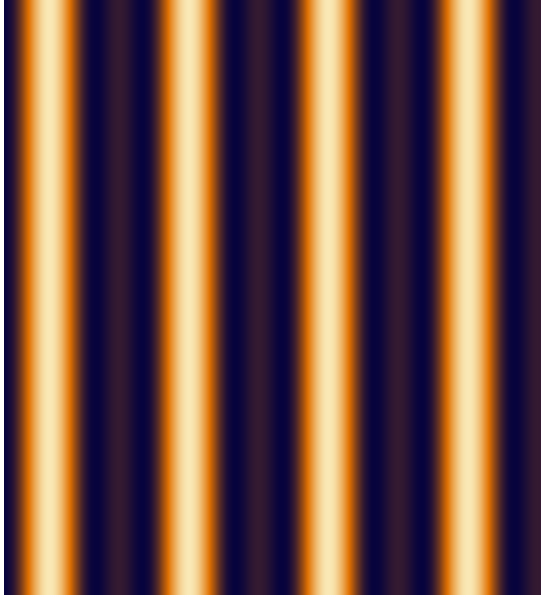

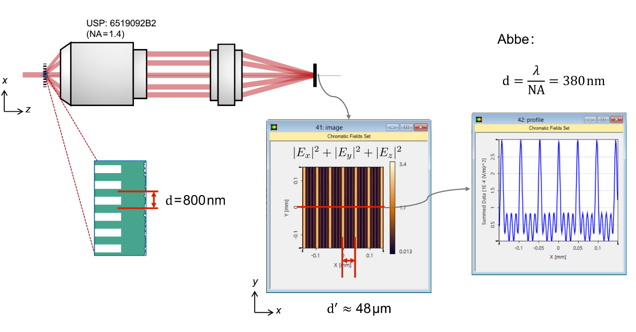

       1. NA=1.4時的光柵成像

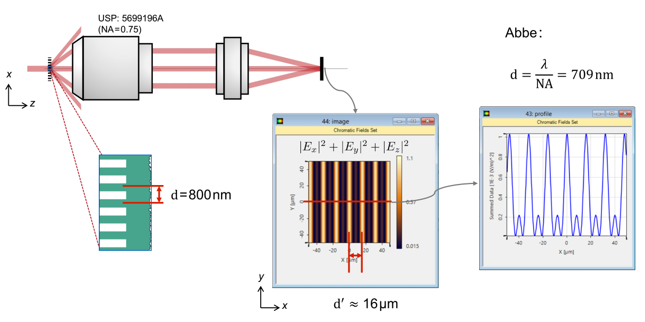

       2.  NA=0.75時的光柵成像

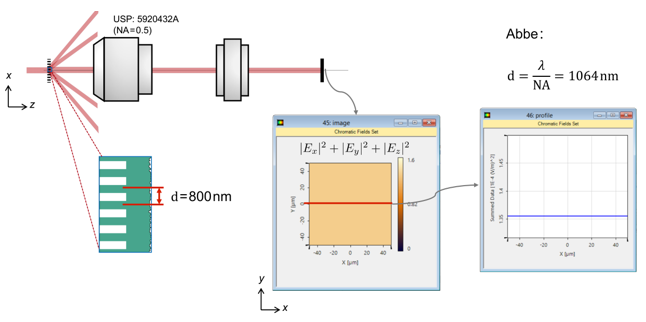

       3. NA=0.5時的光柵成像

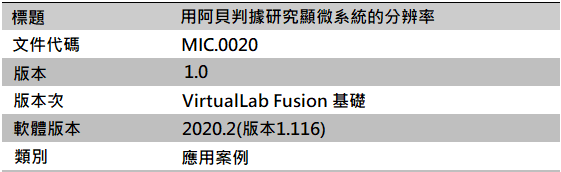

       文件資訊






瞭解更多

-       Debye-Wolf Integral Calculator

-       Analyzing High-NA Objective Lens

-       Resolution Investigation for Microscope Objective Lenses by RayleighCriterion
