用於X射線束的掠入射聚焦鏡
時間:2021-06-30 17:35來源:未知作者: infotek點擊:次列印
       摘要





       掠入射反射光學在x射線束線中得到了廣泛的應用，特別是在Kirkpatrick-Baez橢圓鏡系統中 [A. Verhoeven, et
al., Journal of Synchrotron Radiation 27.5 (2020): 1307-1319]。使用兩個物理上分離的橢圓鏡聚焦光束的兩個
維度即可完成聚焦。系統可以將入射的X射線聚焦到納米級的光斑尺寸。該系統在VirtualLab Fusion中構建，並對
焦場進行了計算。

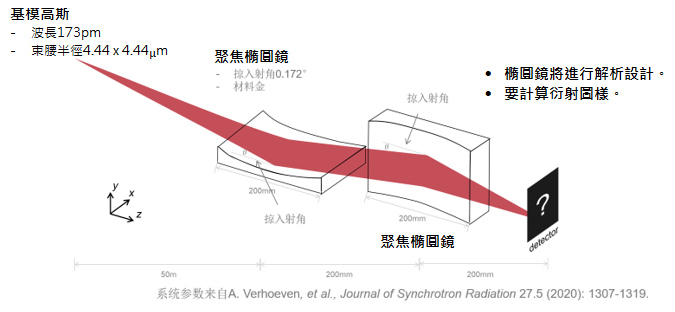

       建模任務

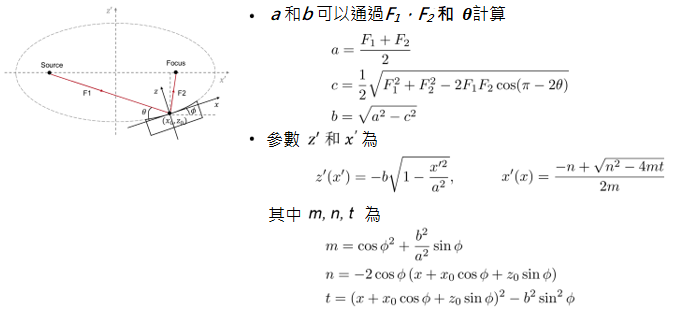

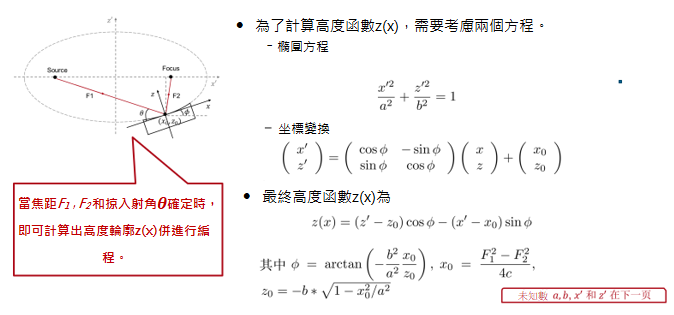

橢圓鏡的解析設計

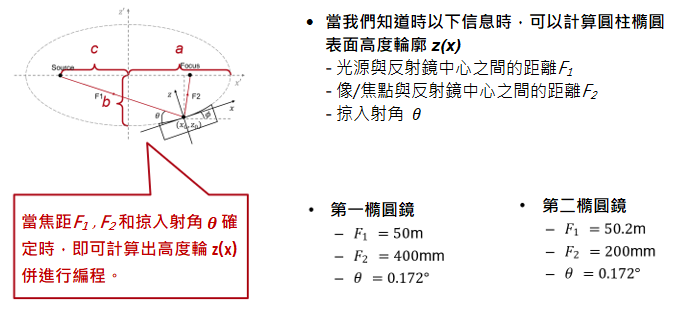

       橢圓鏡的解析設計







       橢圓鏡的解析設計

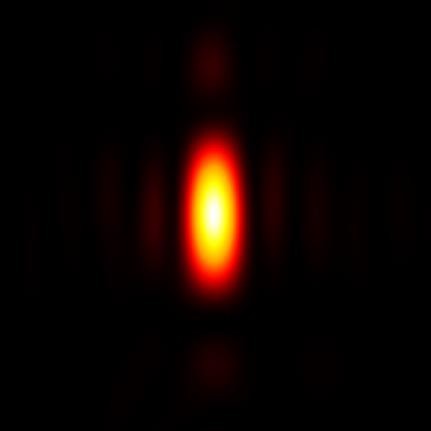

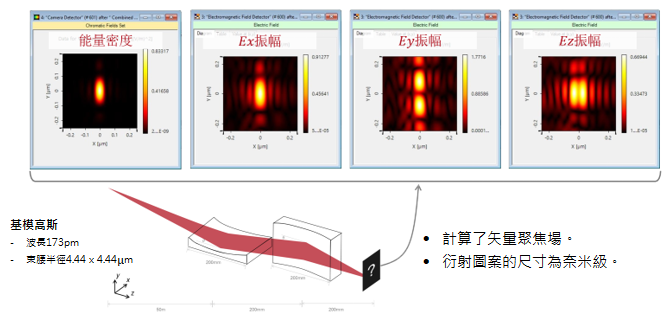

       焦面的電場與能量密度

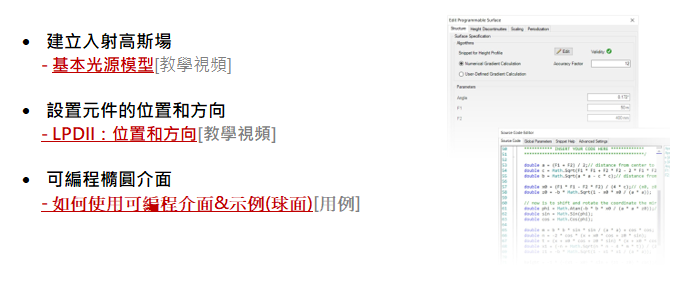

       走進VirtualLab Fusion

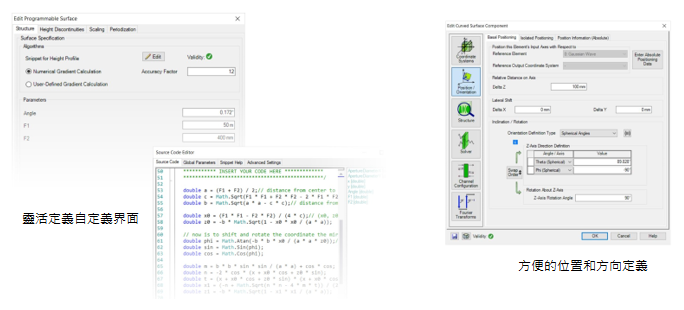

       VirtualLab Fusion中的工作流程

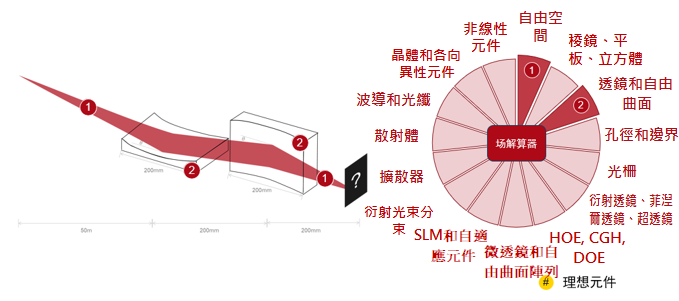

       VirtualLab Fusion技術

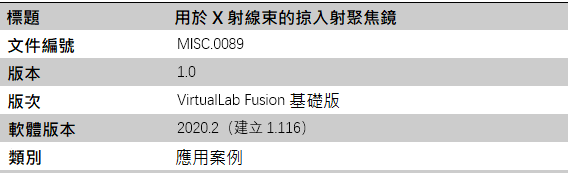

       文件資訊






         延伸閱讀



- 用於X射線成像的單光柵干涉儀
