在VirtualLab Fusion中使用optiSLang進行光柵優化

時間:2021-07-23 16:35來源:未知作者: infotek點擊:次列印

1. 摘要

當代光學系統的優化往往涉及大量參數。正如光柵的優化設計，不僅需要考慮光柵的幾何參數，更需要分析所
需的入射方向。這樣的需求導致優化過程面臨大量參數的挑戰。在本實例中，VirtualLab Fusion中提供了來自
Dynardo的optiSLang軟體介面，因此使優化過程可以應用不同的高級優化演算法。

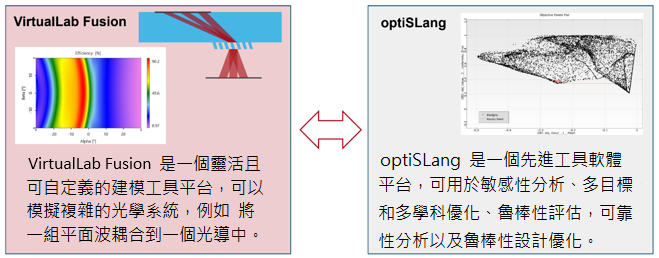

2. VirtualLab Fusion 和optiSLang的介面

兩種軟體平臺的結合可實現先進光柵結構的優化設計，例如智慧光導耦合。

3. VirtualLab Fusion –光學系統的初始化

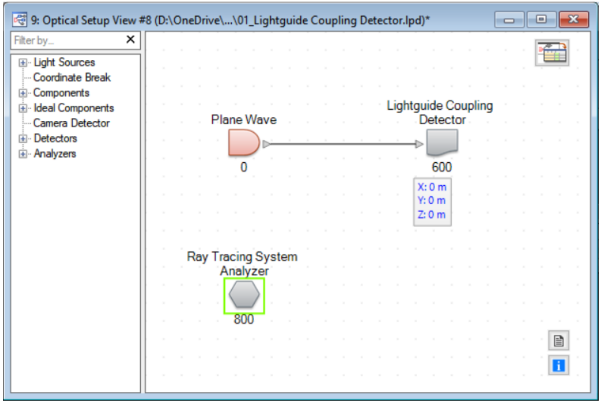

? 初始系統
- 通常， VirtualLab中定義的每個光學系統都可以使用optiSLang進行優化
- 在本例中，光學系統由平面波光源和用於週期性介質的光導耦合探測器組成。

4. VirtualLab Fusion – 光導耦合探測器

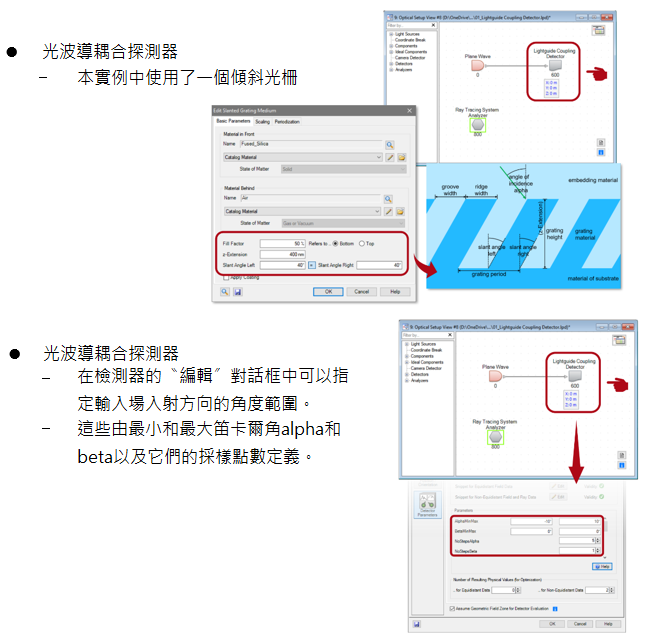

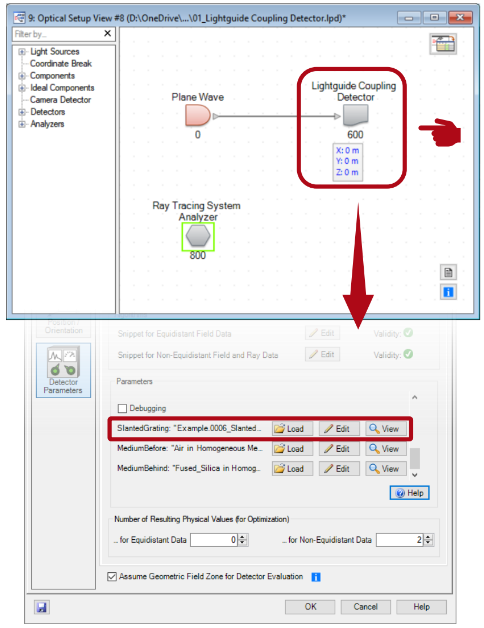

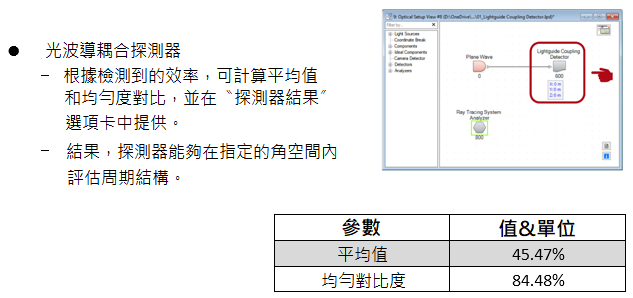

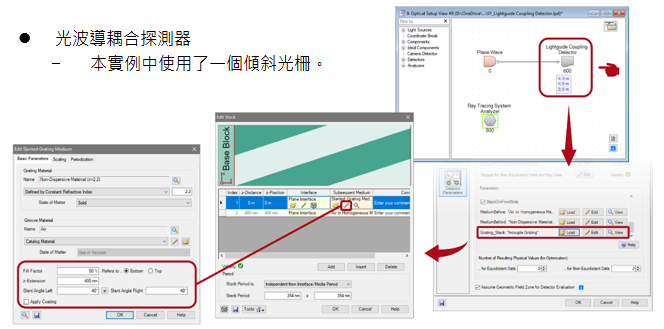

? 光波導耦合探測器
- 光波導耦合探測器是一種特殊的工具，用於檢測特定角度入射範圍下週期結構的效率。
- 可以從探測器的“編輯”對話方塊中的目錄定義或載入週期性結構。

5. VirtualLab Fusion – 光波導耦合

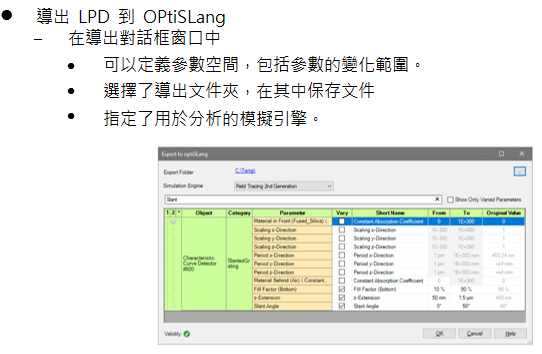

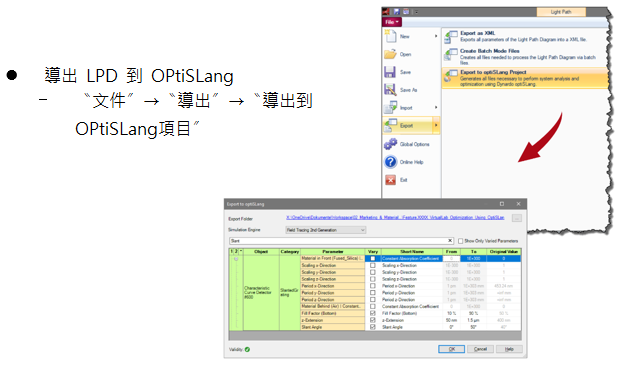

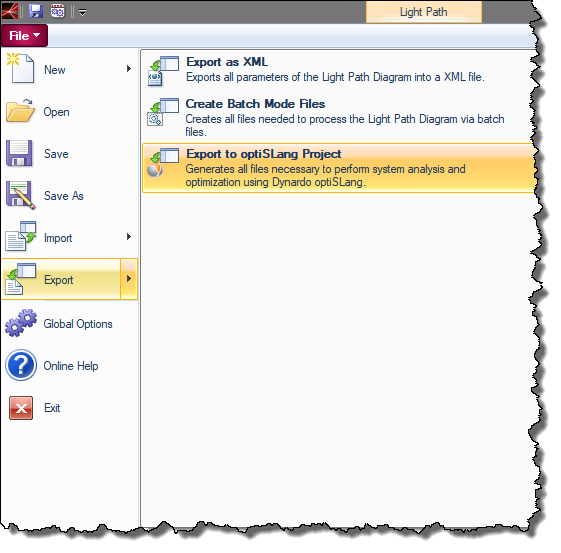

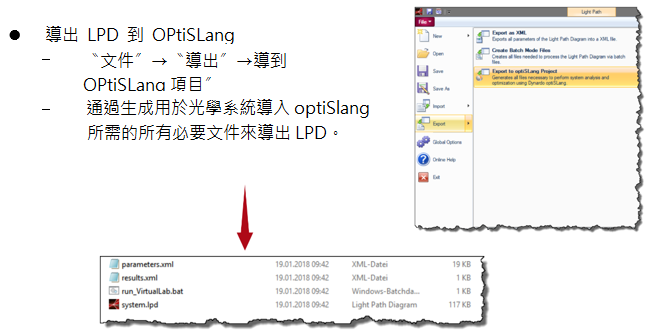

6. VirtualLab Fusion –匯出 LPD 到 OPtiSLang

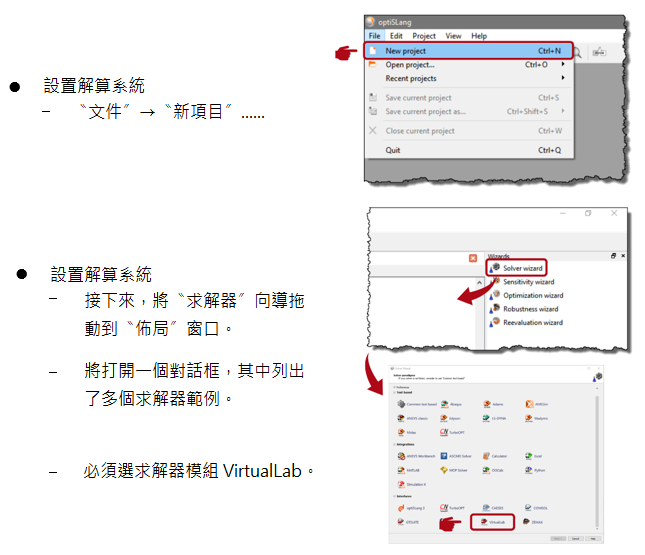

7. optiSLang – 優化初始化

8. optiSLang – 設置優化

......

鑒於篇幅，全文內容請洽sales@infotek.com.tw
