摘要
對於電磁場的全面表徵，不僅是能量密度的資訊，而且是相位的資訊都具有關鍵價值。雖然在類比中我們可以直接從數位資料中計算出這些資訊，但在真實的實驗室中，則需要更複雜的方法。測量這種資訊的常見工具是Shack Hartmann感測器，它使用微透鏡陣列（MLA），通過焦平面上相應光點的位移來重建一個入射場的波前。為了研究這類設備，我們演示了Shack Hartmann感測器的類比，以不同的波前作為輸入。
任務描述
a) 平面波
- 波長640nm
- 與原點的距離無限大
- 2毫米×2毫米直徑(長方形)
b) 傾斜的平面波
- 波長640nm
- 2.5°傾斜
- 2毫米×2毫米直徑(長方形)
c) 弱球面波
- 波長640nm
- 與原點的距離為100毫米
- 2毫米×2毫米直徑(長方形)
d) 強球面波
- 波長640nm
- 與原點的距離為40毫米
- 2毫米×2毫米直徑(長方形)

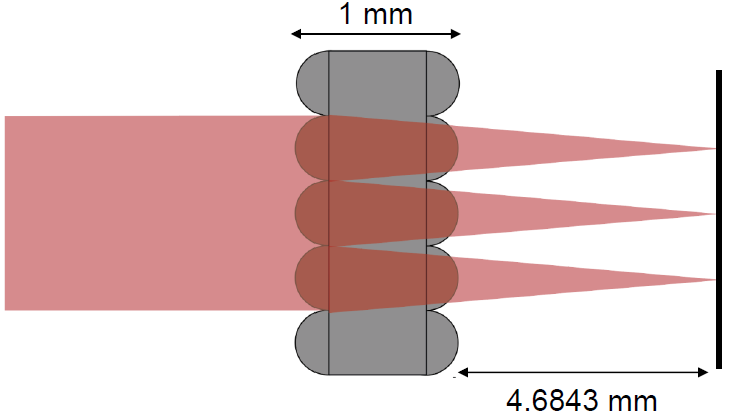

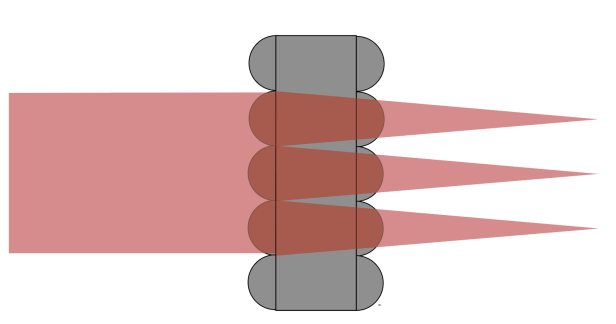

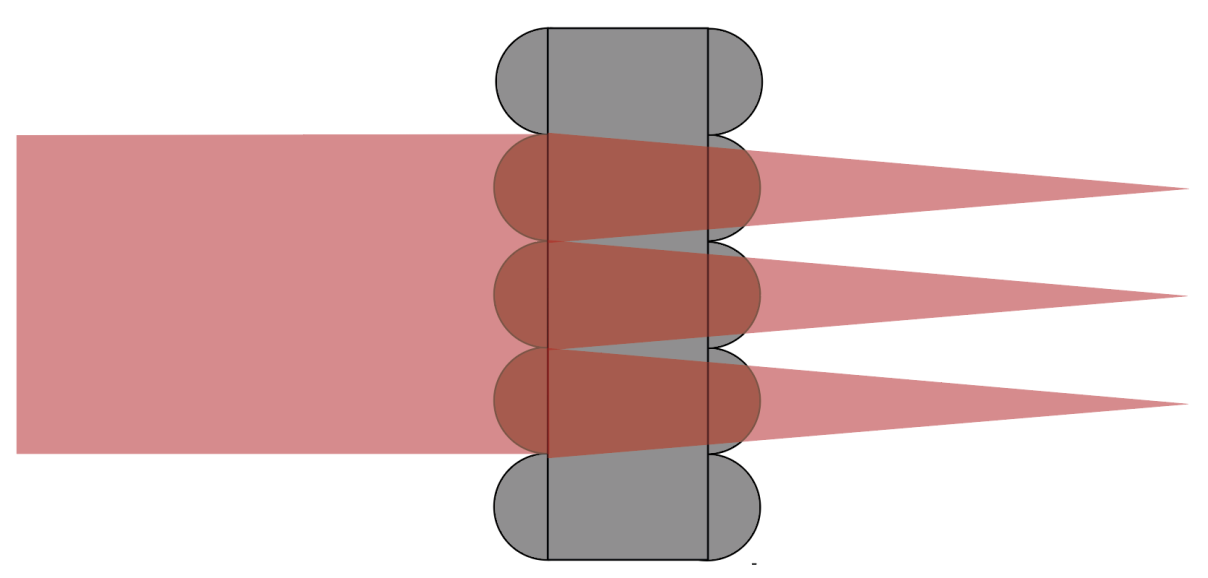

微透鏡陣列
- 材料：N-BK7
- 凸面-凸面
- 曲率半徑：5毫米
- 200 μm × 200 μm 透鏡尺寸（長方形）
- 5×5個微透鏡
探測器
- 輸入場的波前

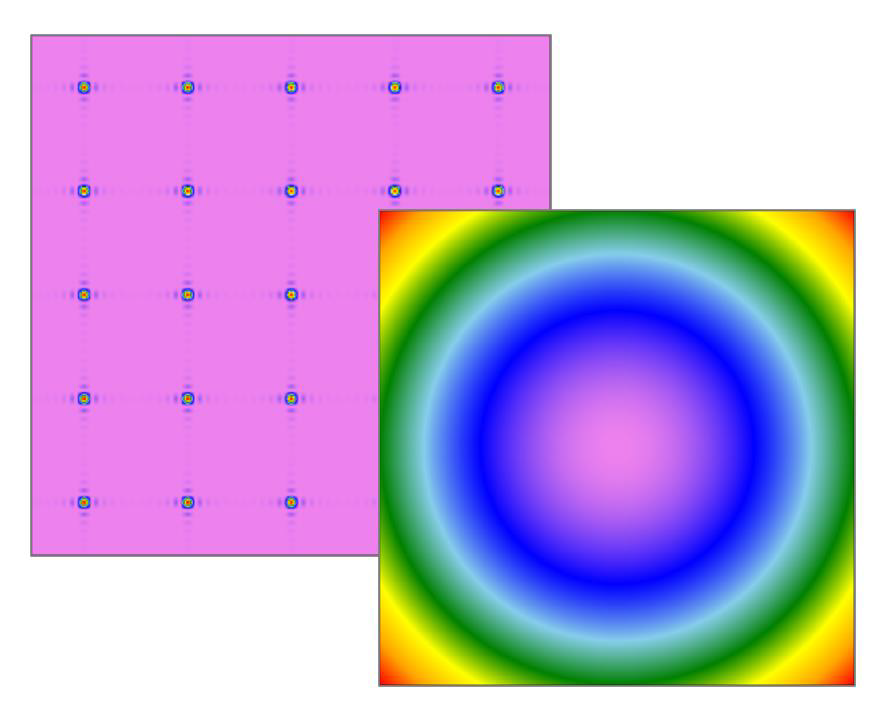

- 理想平面波聚焦面的電磁場的能量密度

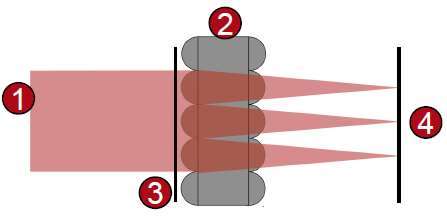

系統構件 - 元件

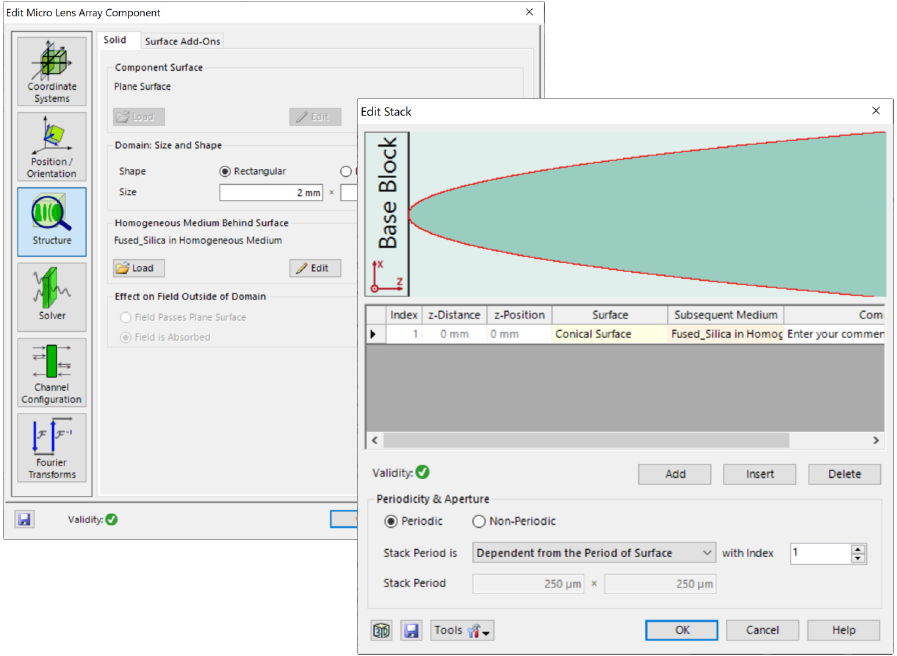

微透鏡陣列組件允許輕鬆定義任意形狀的微透鏡陣列。材料和尺寸通過 Solid選項卡定義，而微透鏡的表面形狀則使用堆疊概念進行配置，並可通過單獨的Surface Add-Ons選項卡訪問。
該元件可以通過整個結構或單個微透鏡進行模擬。
系統構件 – 探測器

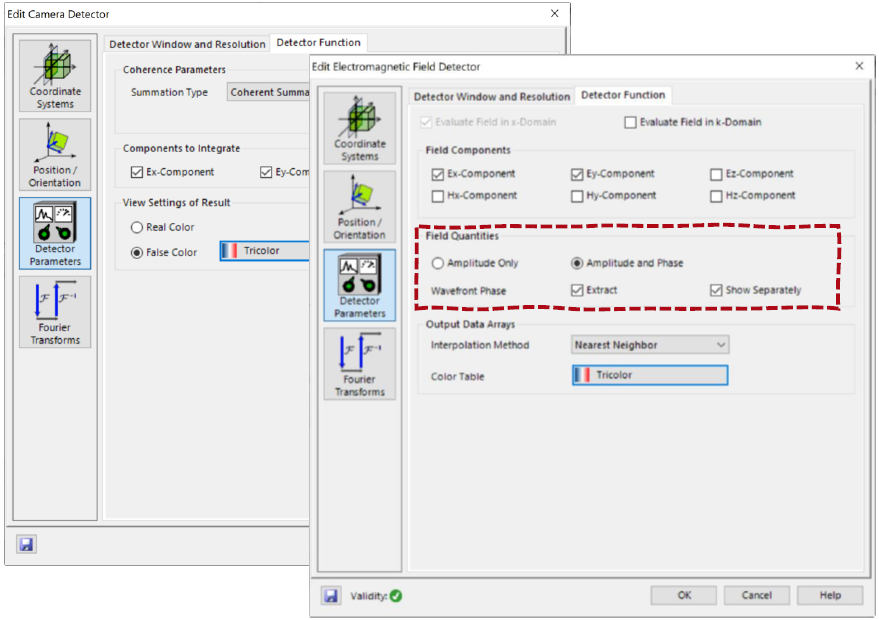

Camera Detector能夠計算出系統中任何一點的電磁場的能量密度。Electromagnetic Field Detector計算出純的、複值的場資料。如果使用者希望看到這些資訊，它還可以計算和提取所述場的波前。
總結 - 組件...
.......
|
