光柵區域繞射級數和效率的規範

時間:2022-02-25 19:01來源:未知作者: infotek點擊:次列印

1.摘要

為了模擬AR和MR設備，VirtualLab Fusion 提供了光導元件。為了耦合，可以在光導的表面上定義光柵區域，並可非常靈活地對這些區域進行配置：區域的形狀、它的通道、光柵的參數和要通過系統跟蹤的光柵階數，以及用於模擬光與光柵相互作用的方法。光柵可由用戶隨意調整。在這個用例中，我們專注於光柵相關方面的配置：選擇要模擬的光柵級次以及其確定效率的不同機制（理想化或嚴格化）。

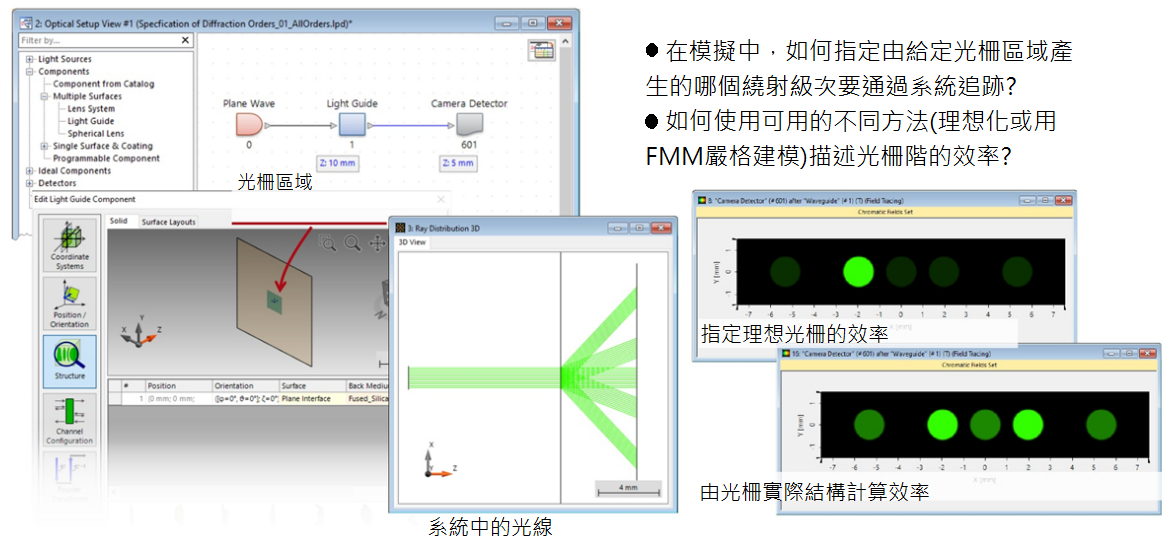

2.建模任務

3.系統計算

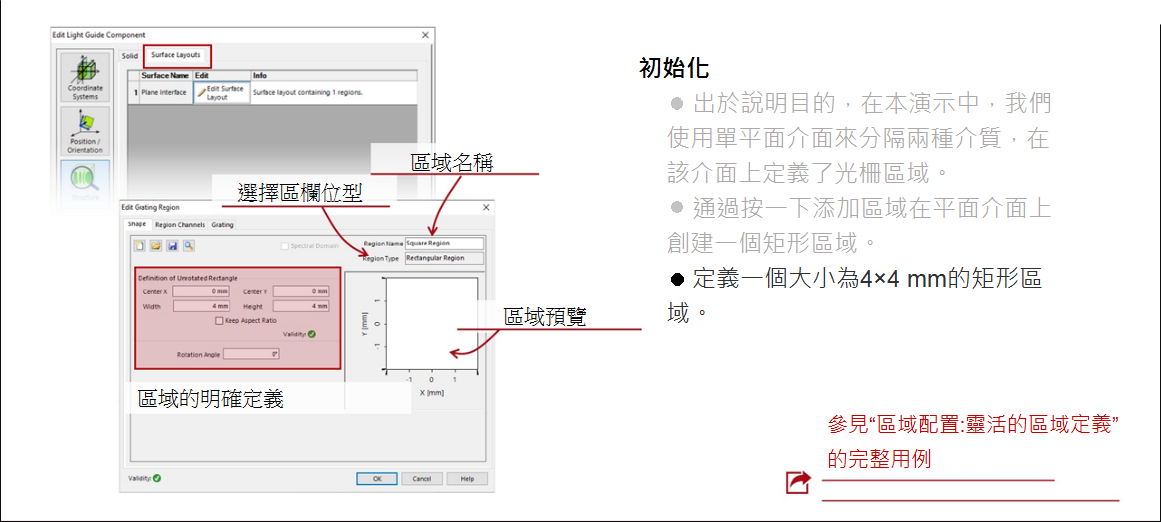

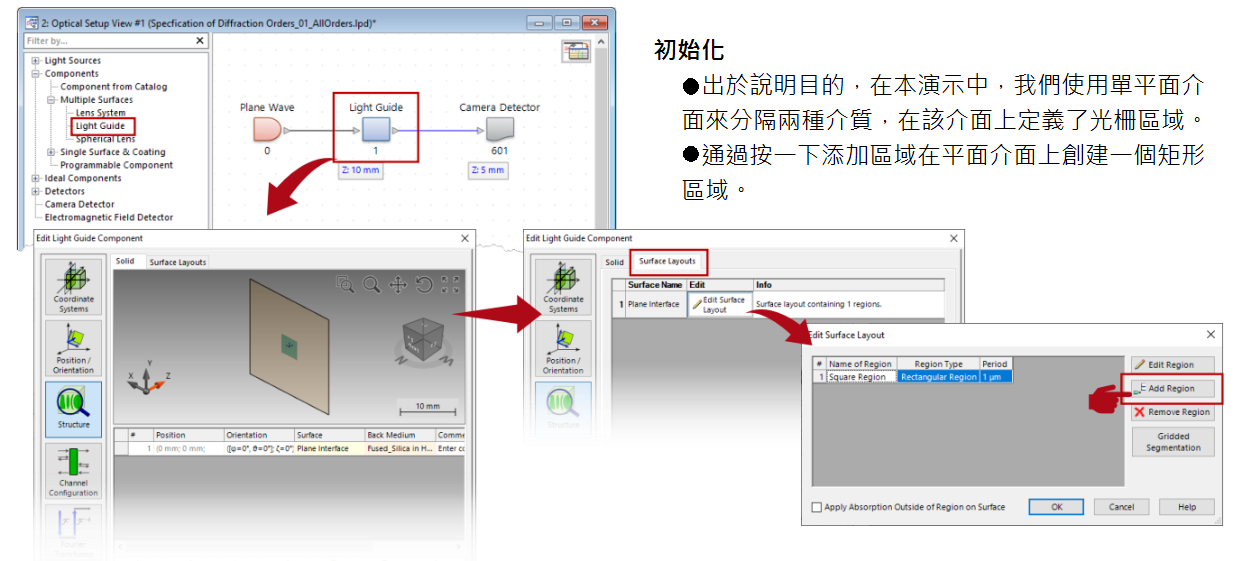

4.區域定義

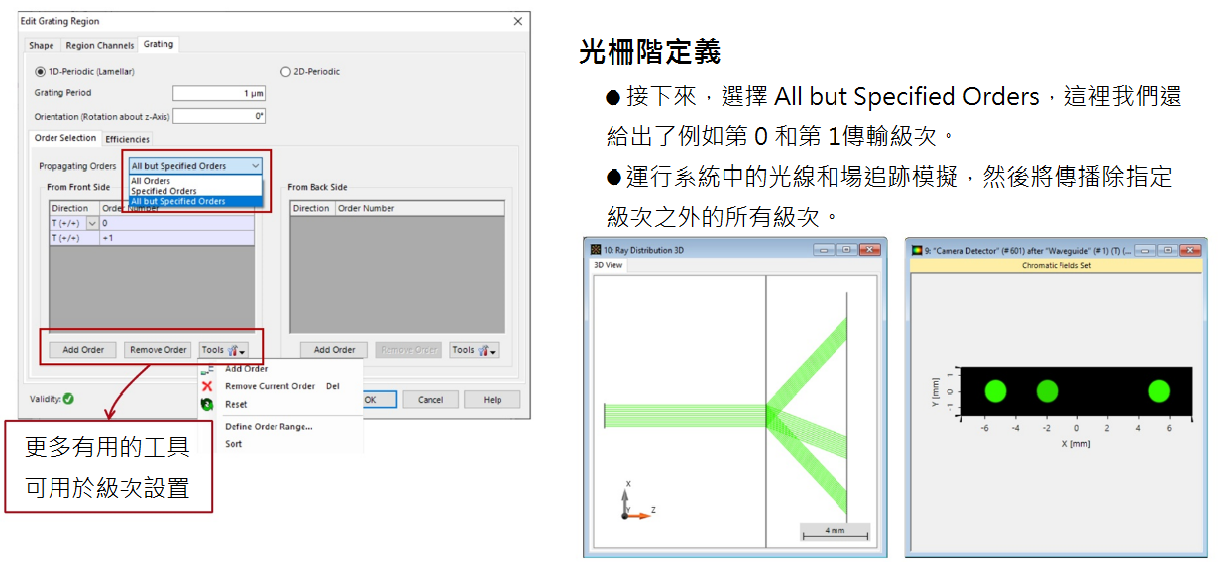

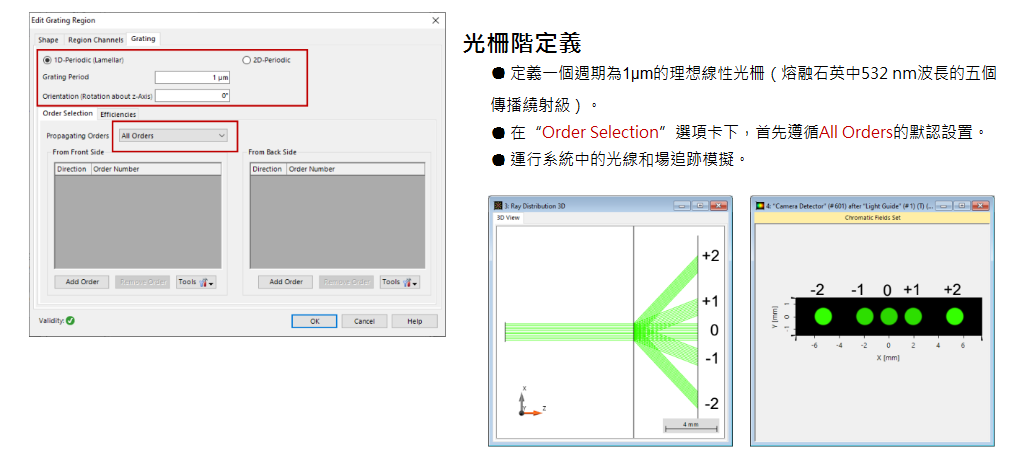

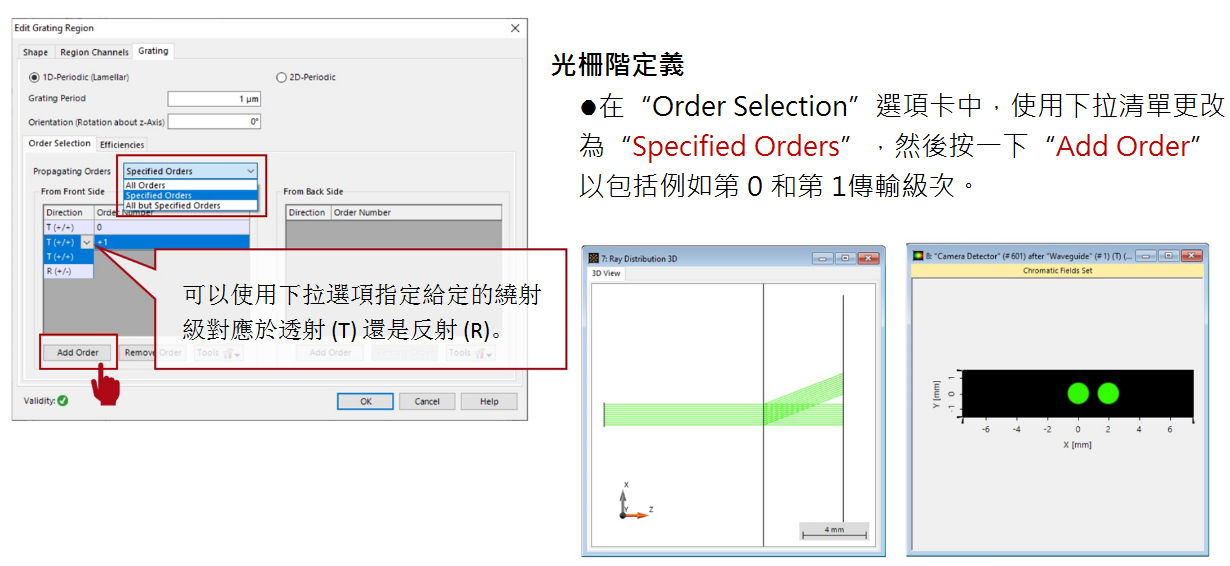

5.選擇光柵級次和模擬

理想和真實光柵的效率設置

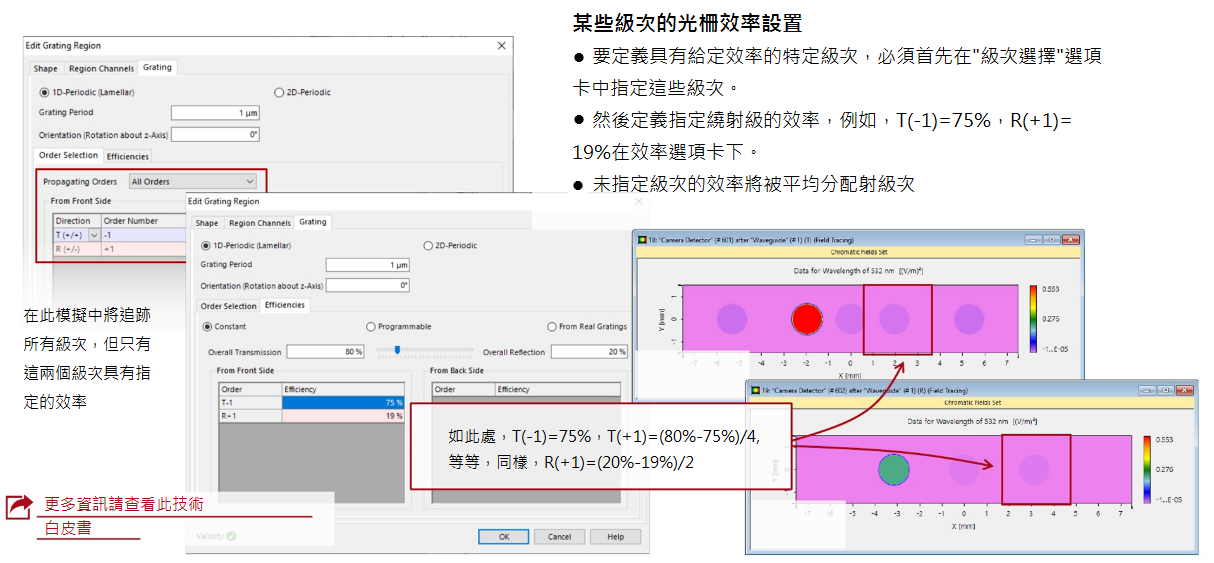

1.理想光柵效率設置

2.可程式設計效率設置

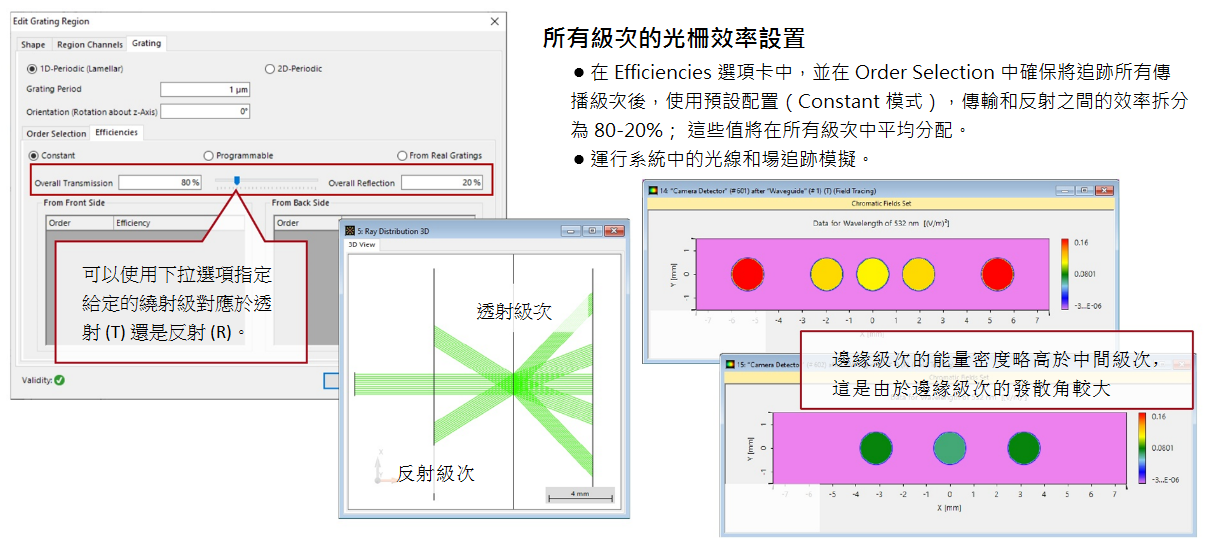

所有級次的光柵效率設置

效率的可程式設計選項使用與恒定選項相同的假設（參見前文），以便根據效率值建立向量行為。

然而，可程式設計模式使使用者可以更靈活地分配效率值，該值取決於其他系統參數，如波長、入射平面波方向和其他用戶定義的全域參數。

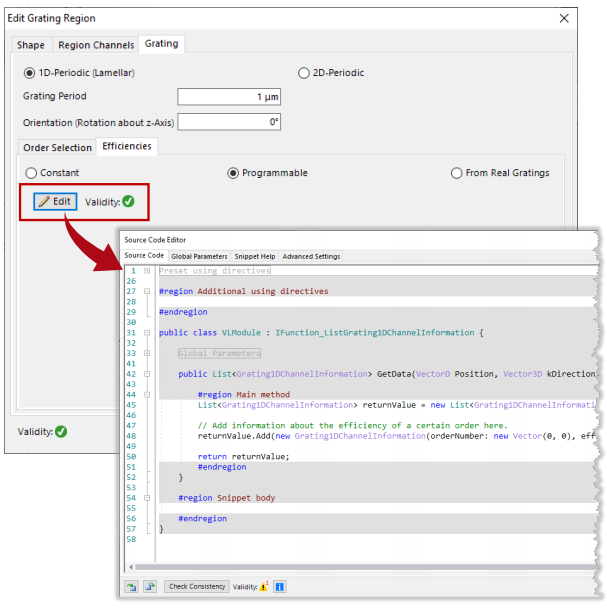

編輯按鈕打開原始程式碼編輯器以輸入相應的代碼片段。它還帶有一個有效性指示器和其他選項卡，例如，可以聲明附加參數（以多種資料格式）以供後續在代碼中使用。

3.實際光柵效率設置

在對真實光柵運行一次模擬後，關於該光柵如何變換輸入場的計算資訊會自動存儲在查閱資料表 (LUT) 中，因此不必重複相同的（可能在數值上成本高昂）模擬。

如果任何可能影響光柵回應的系統參數被修改（波長、平面波方向），當再次運行類比時，新資訊會添加到 LUT。

可以保存計算出的查閱資料表，以便以後在採用相同光柵和配置的相同或不同系統中使用

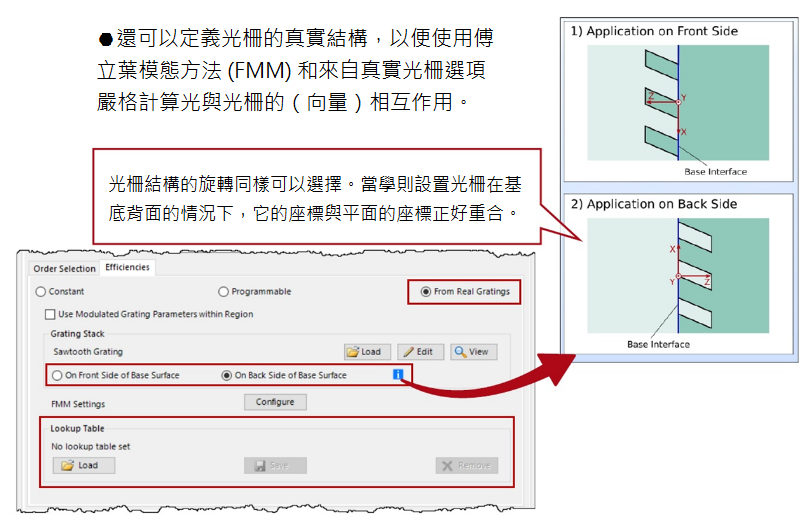

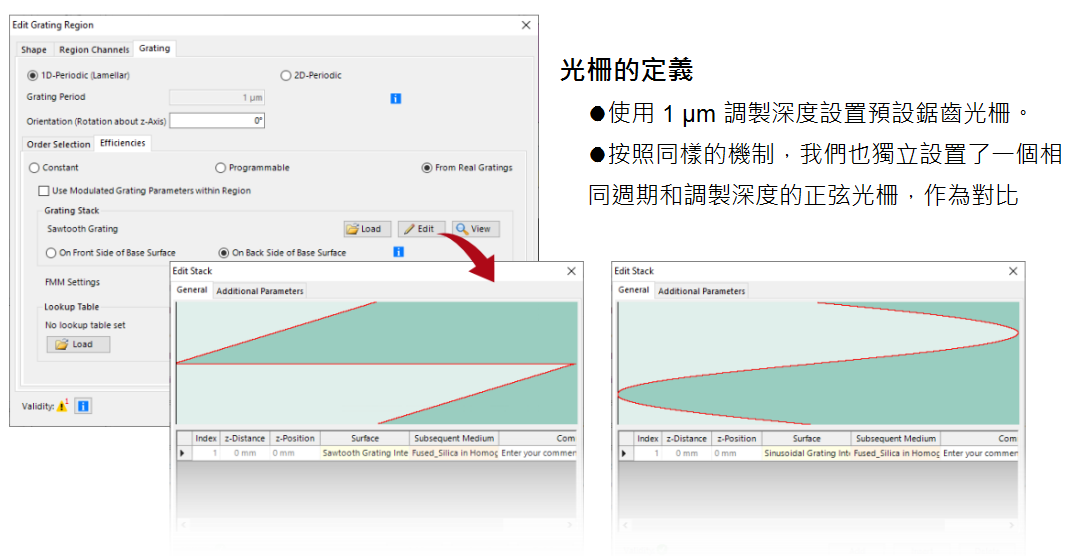

4.真實光柵結構的配置

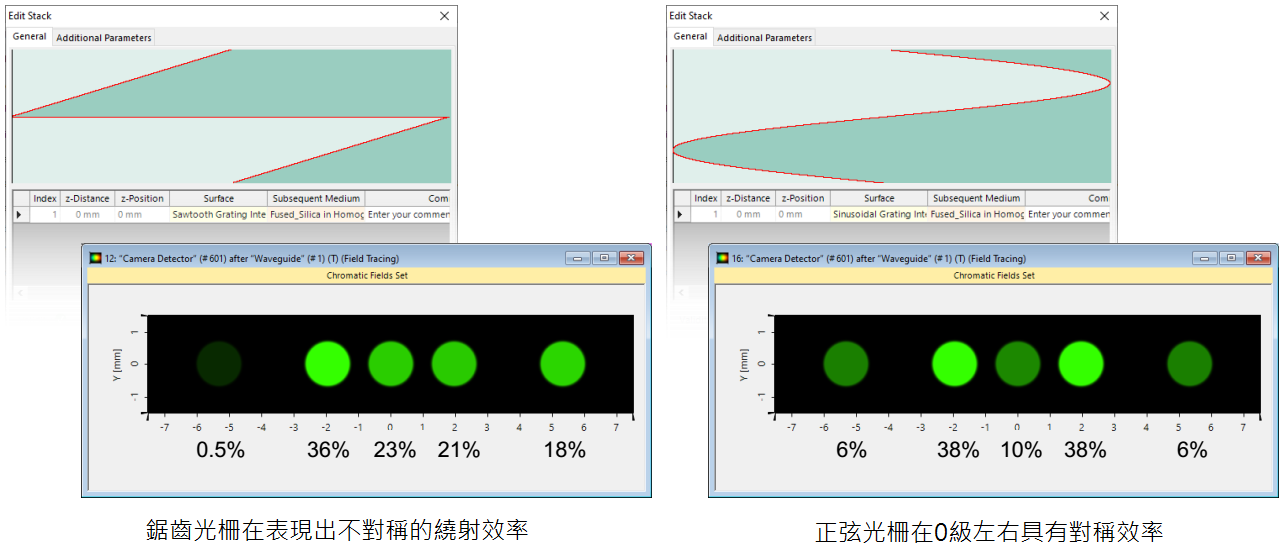

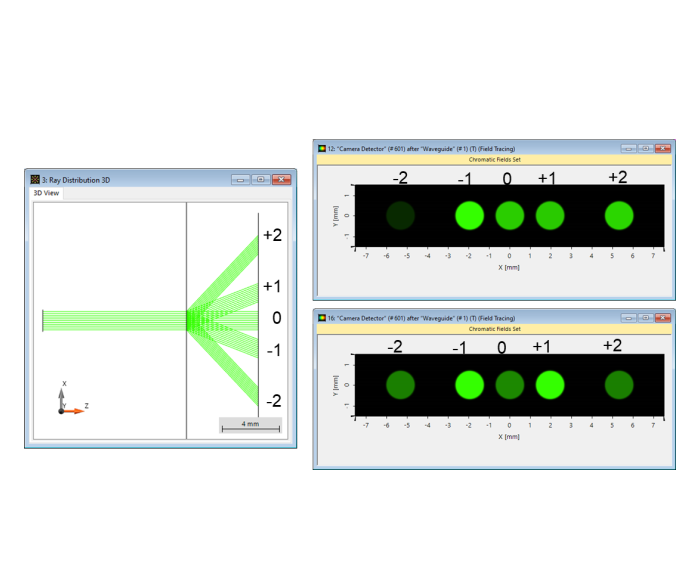

5.場追跡模擬

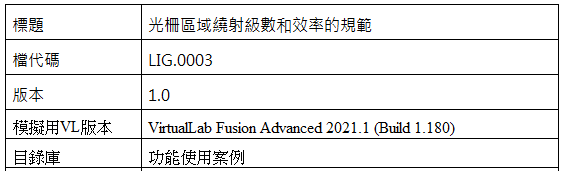

6.文檔信息

更多資訊

- Flexible Region Definition

- Configuration of Grating Structures by Using Special Media

- Configuration of Grating Structures by Using Interfaces
