光波導k域佈局視覺化（“神奇的圓環”）
時間:2022-02-27 16:13來源:未知作者: infotek點擊:次列印
摘要

用於增強和混合現實應用的光導設備必須同時實現兩個功能：它們必須允許環境散射的光通過（即透明），同時將要疊加的人造圖像從發射器傳輸到用戶的眼睛。這通常是通過透明光波導實現的，在透明光波導中，光可以在TIR（全反射）作用下傳播，並與光導表面上不同類型的光柵結構相結合，以耦合光進出。在VirtualLab Fusion中，k-Layout視覺化工具提供了一種在k域中強大的圖解方法，用於分析特定光波導佈局的光導和耦合條件。





      概念

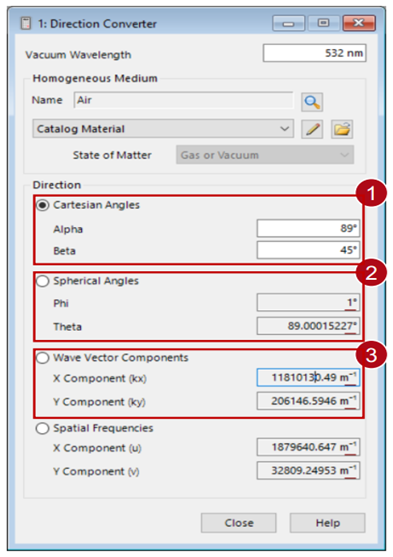

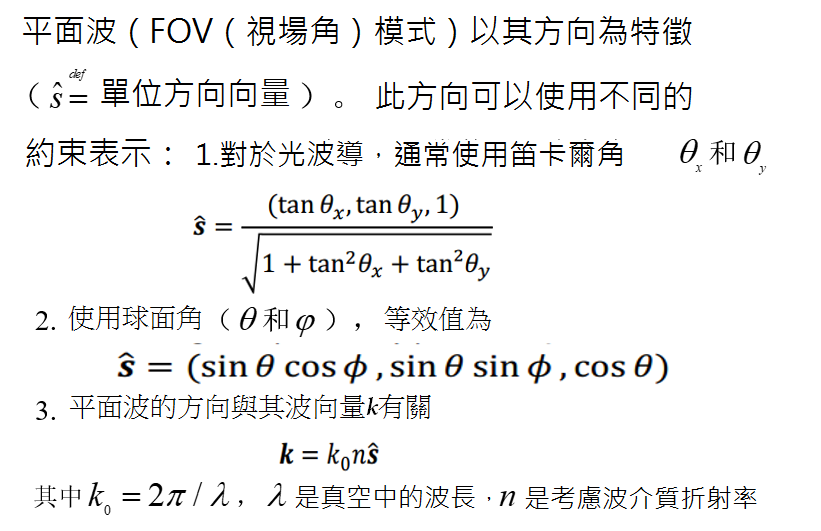

      方向轉換器計算器








可以通過“開始”>“計算器”找到方向轉換器計算器，這有助於演示指定角度的不同方式。

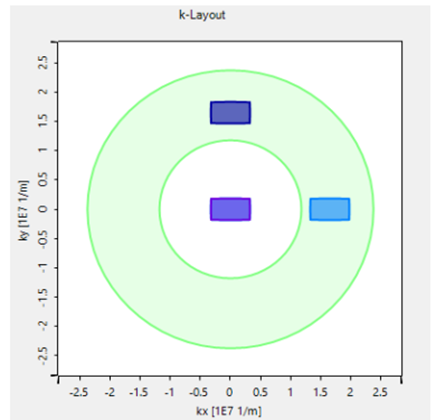

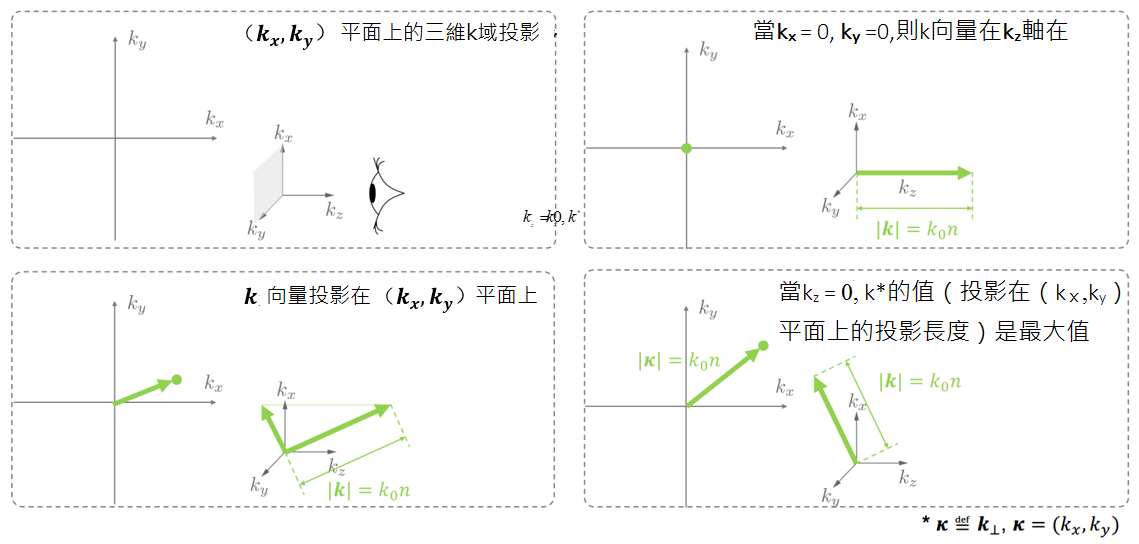

       k域視覺化

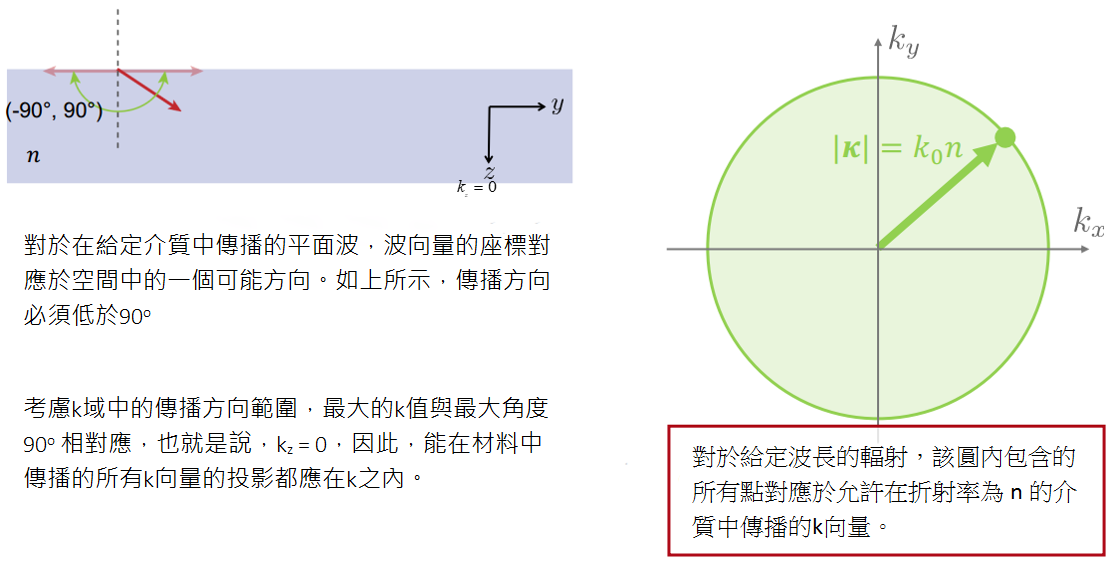

       k域視覺化：平面波的傳播

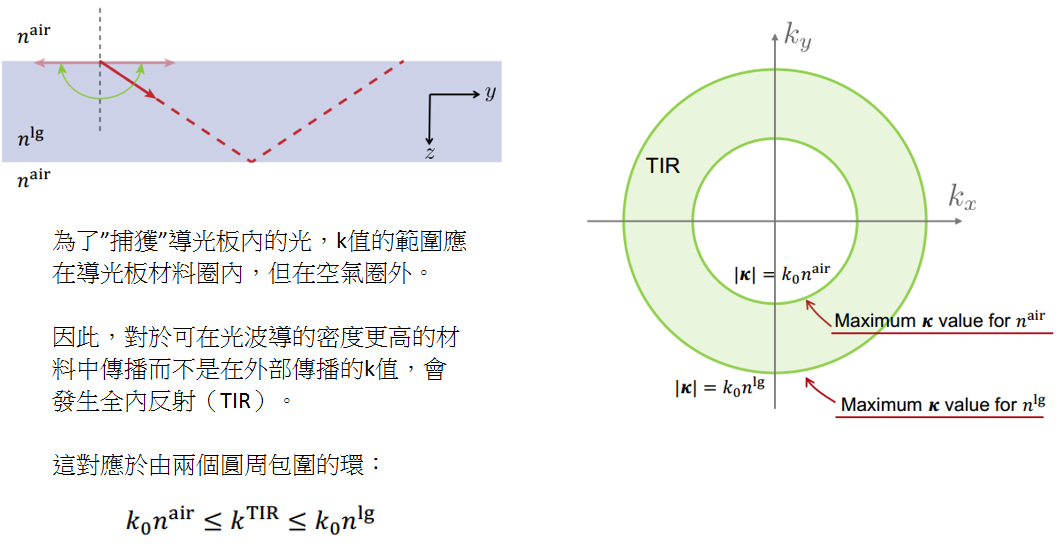

       k域視覺化：全內反射

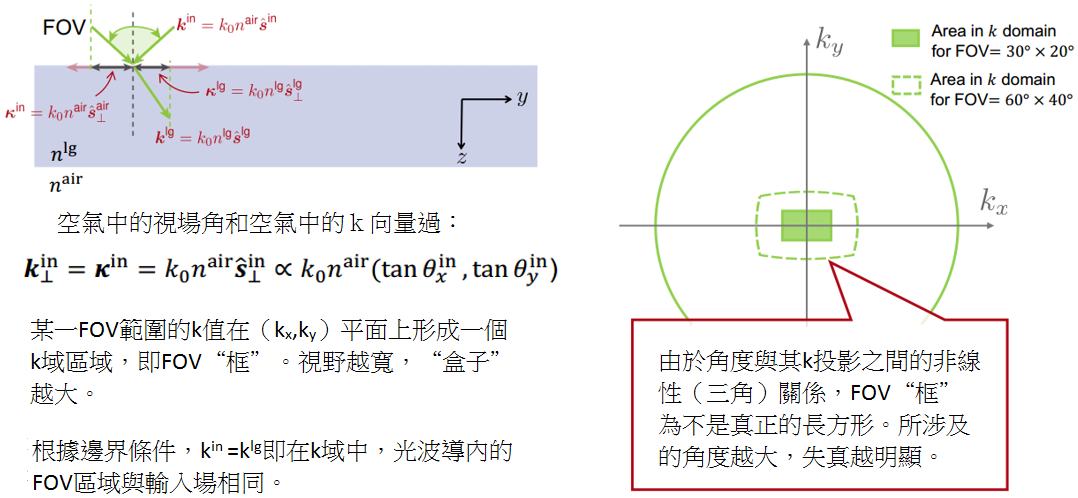

        k域視覺化：FOV“盒子”

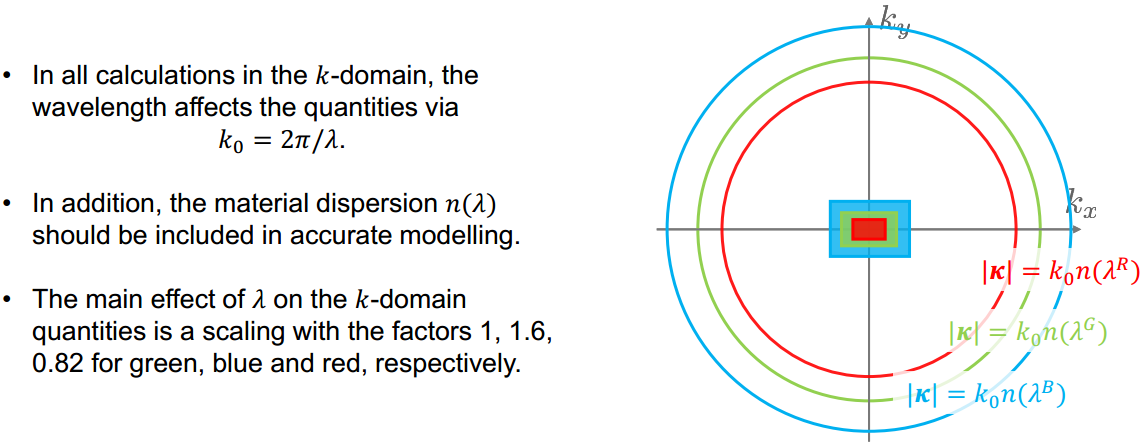

       k域視覺化：k域中的RGB和FOV

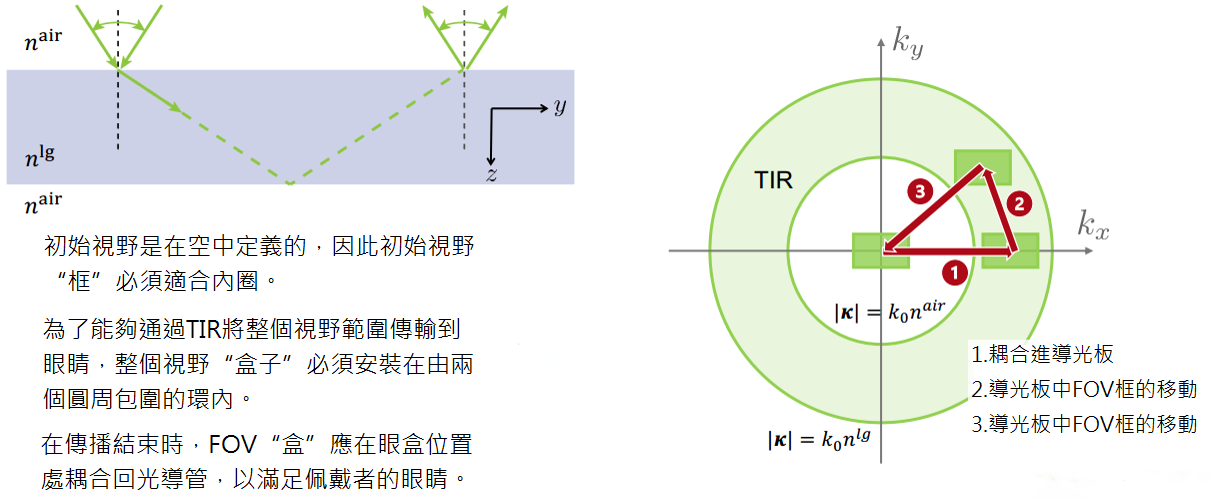

       k域視覺化：FOV“盒子”的運輸

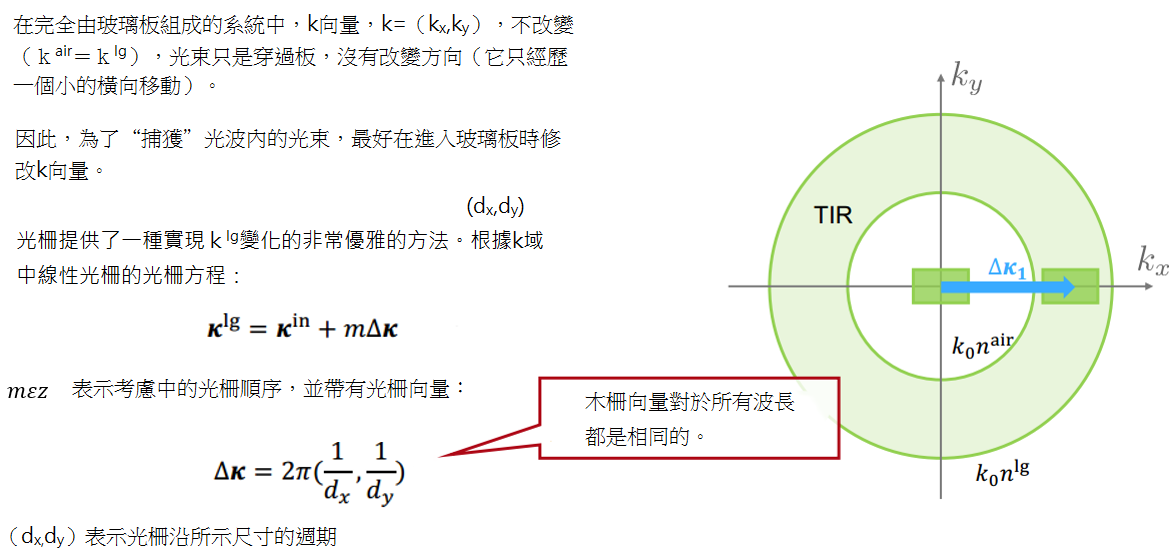

       k域視覺化：利用光柵耦合






       使用k佈局視覺化計算器

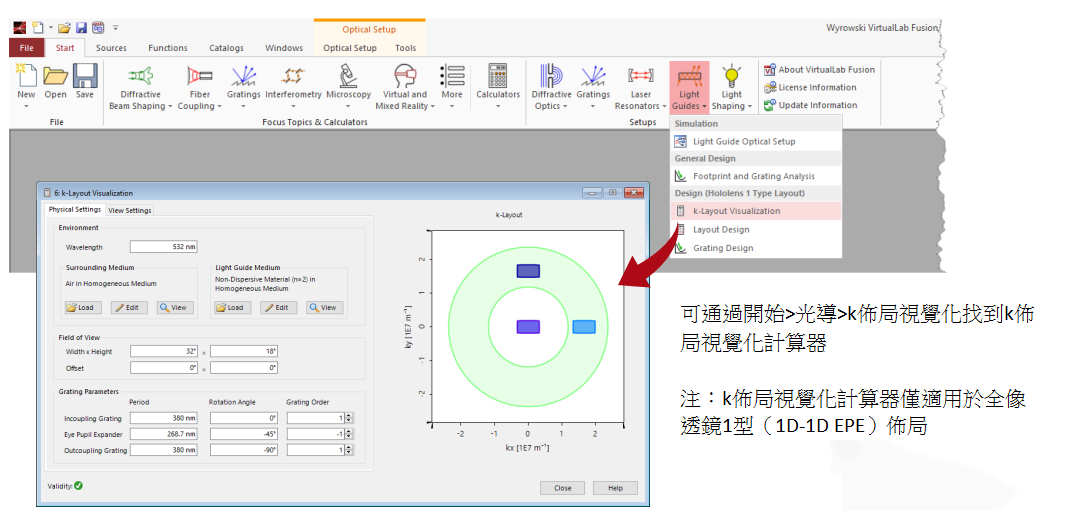

       VirtualLab Fusion中的k-Layout視覺化計算器

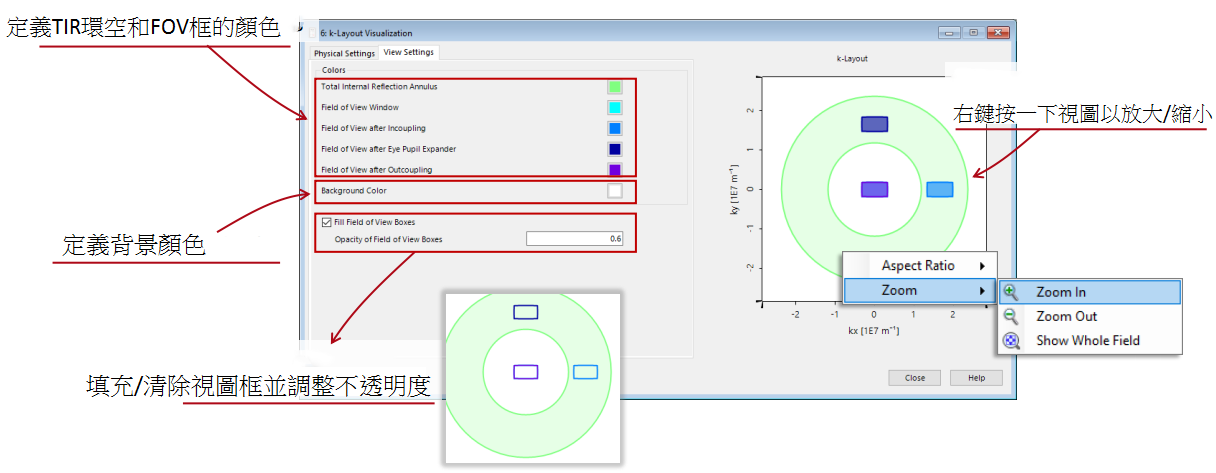

       查看設置

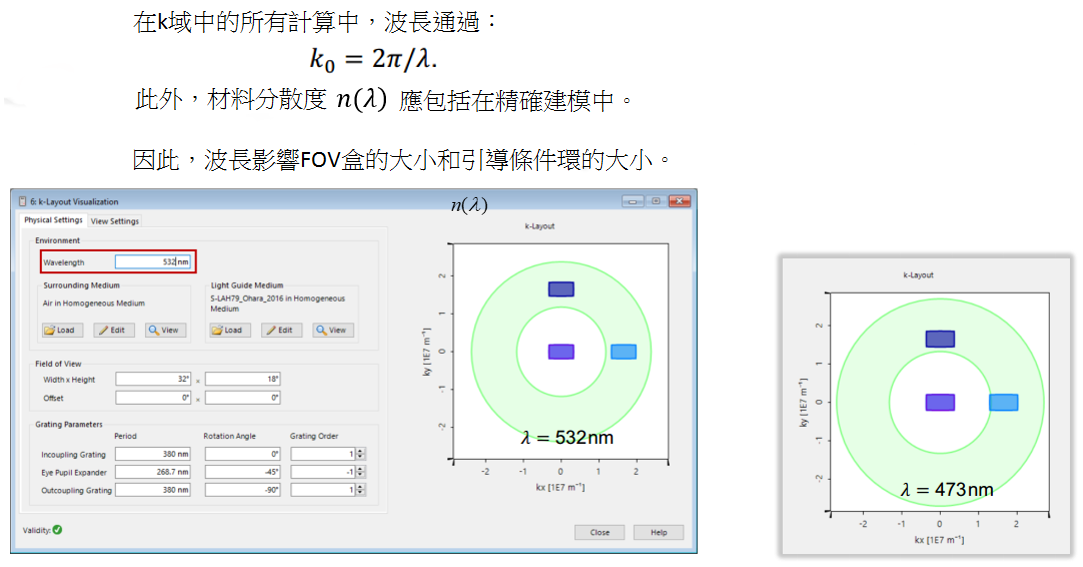

        k佈局視覺化計算器：波長

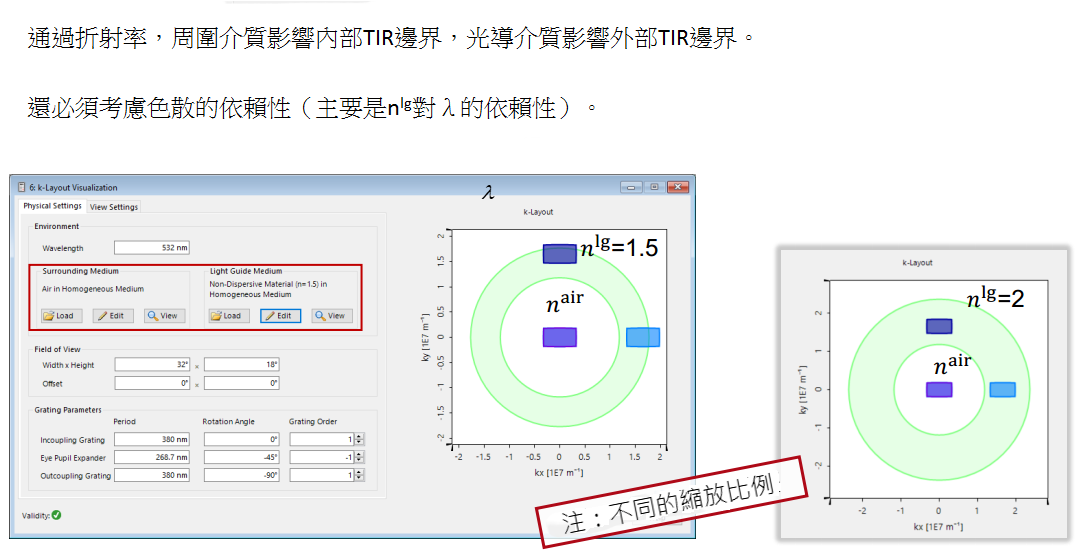

       k-Layout視覺化計算器：介質

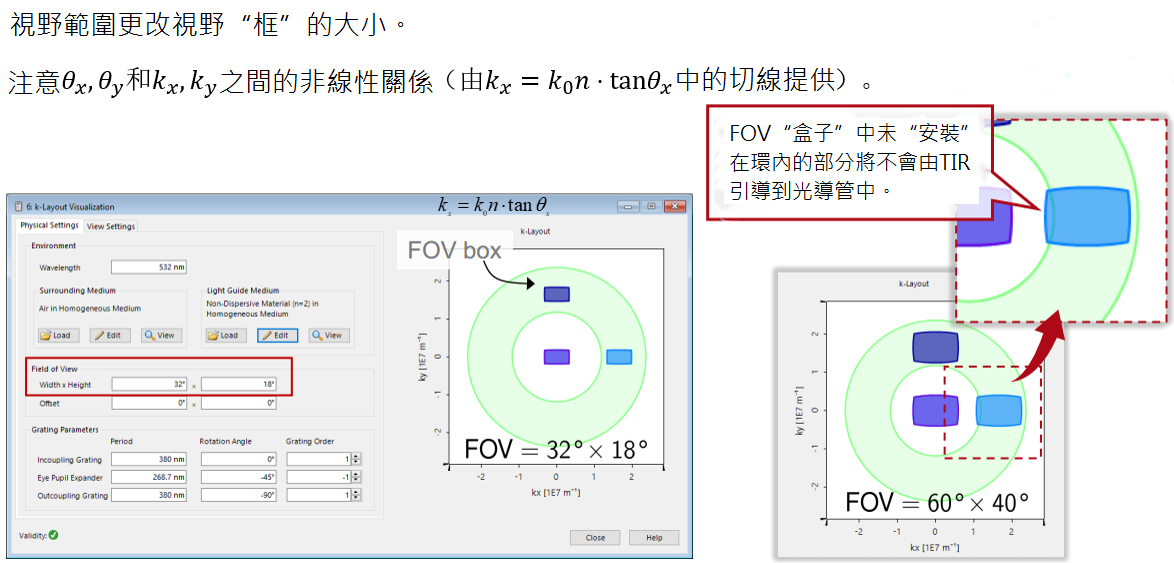

       k佈局視覺化計算器：視野範圍

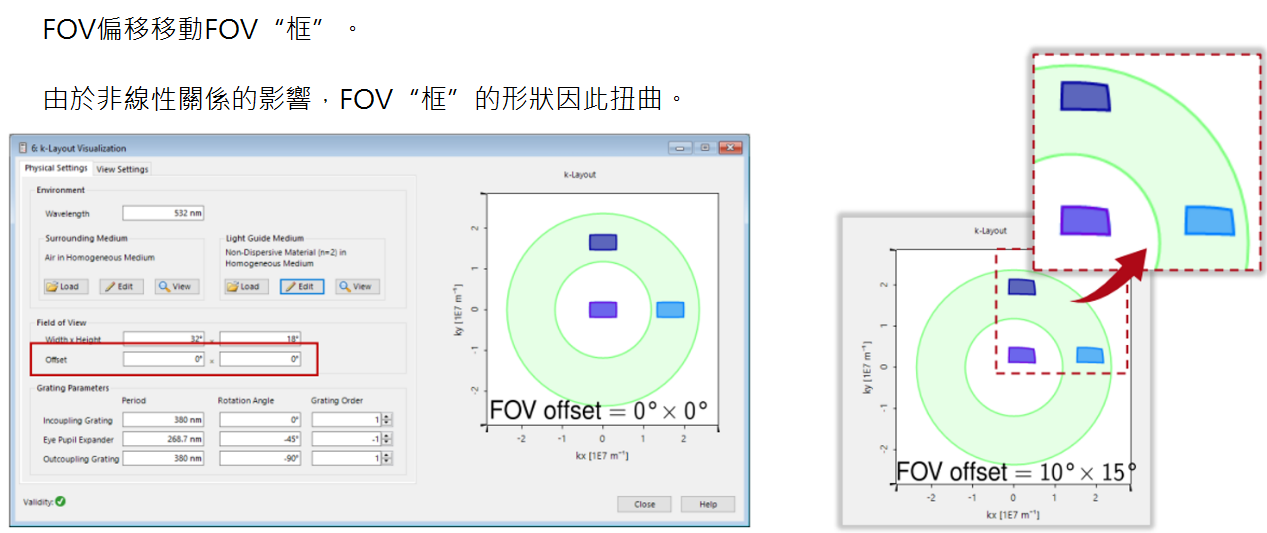

        k佈局視覺化計算器：視野偏移

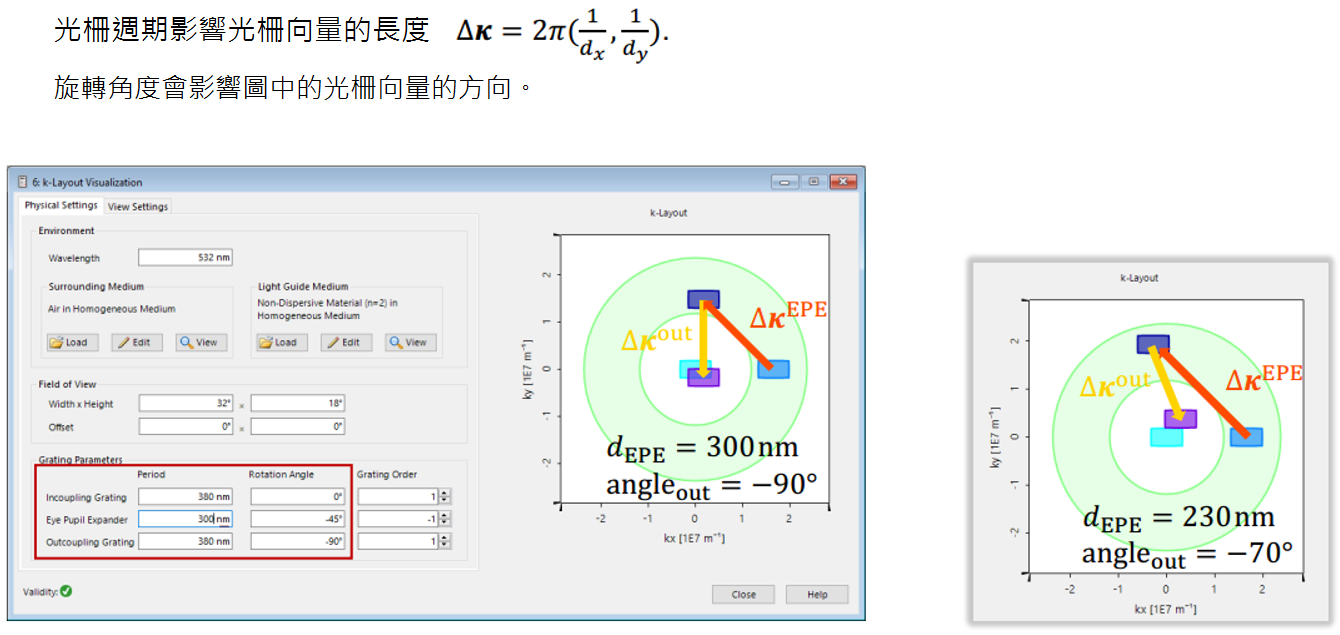

        k佈局視覺化計算器：光柵

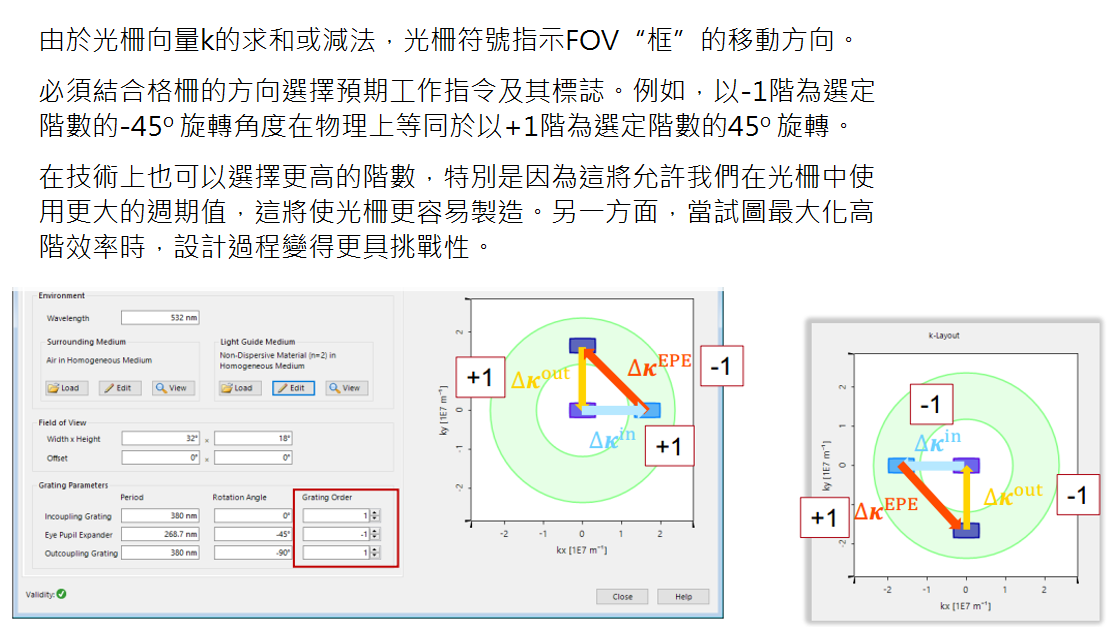

       k佈局視覺化計算器：光柵級次
