靈活的區域定義

時間:2022-03-01 08:51來源:未知作者: infotek點擊:次列印

摘要

在VirtualLab Fusion中，“區域” (理解為定義在平面上的有限區域，有時也是一維)的概念在整個軟體中用於多個用途：確定IFTA的理想優化區域或繞射光學評價函數探測器的評估區域，還可以定義光波導表面的光柵區域，以執行例如耦合器的功能。為了在不限制使用者的情況下涵蓋上述所有內容，VirtualLab Fusion中的區域配置非常靈活，具有多個現成選項和導入功能。在這個案例中，我們詳細介紹了區域配置的過程。

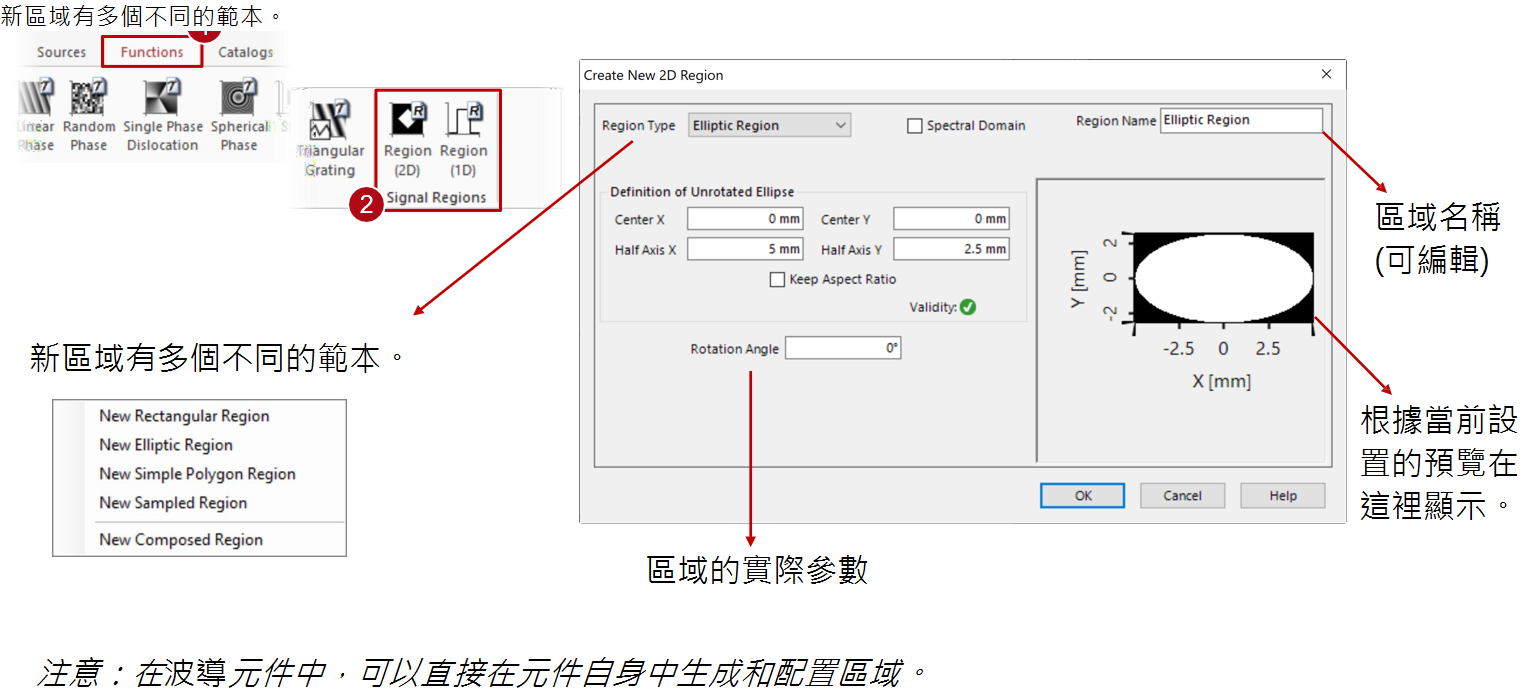

區域定義

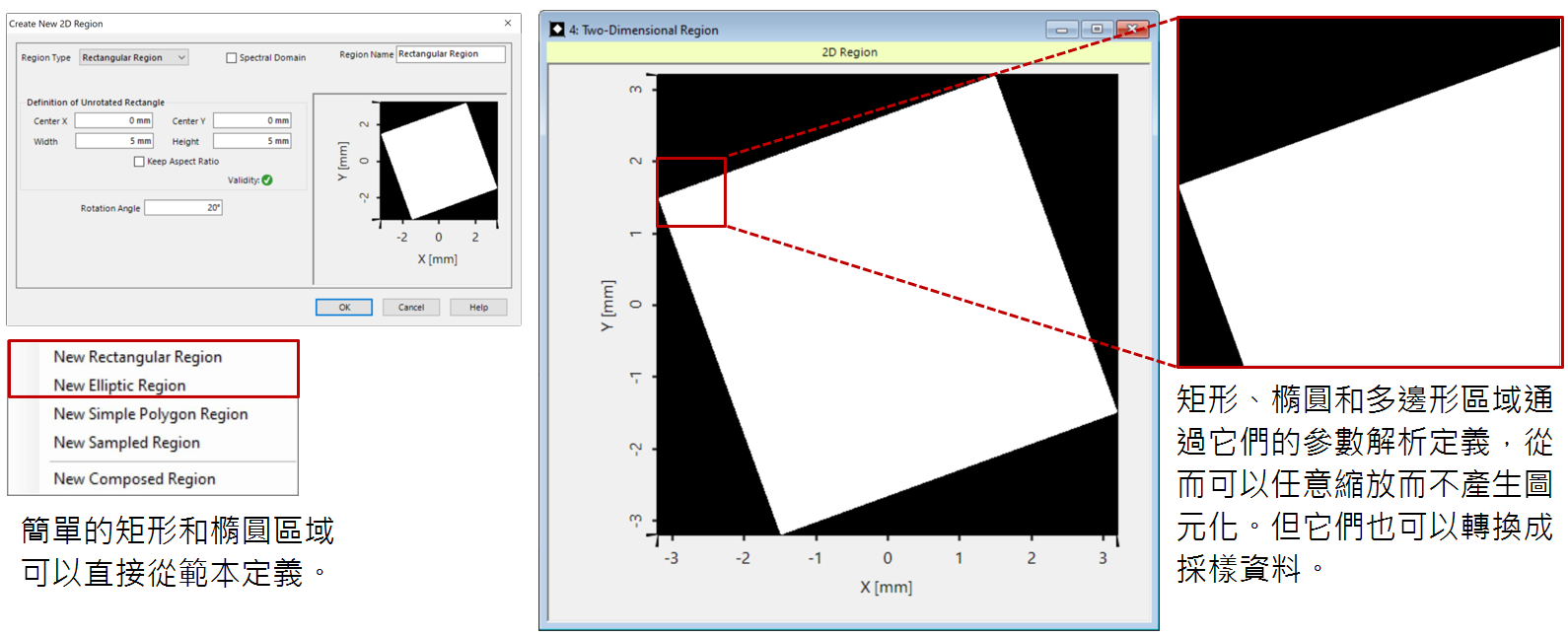

簡單區域

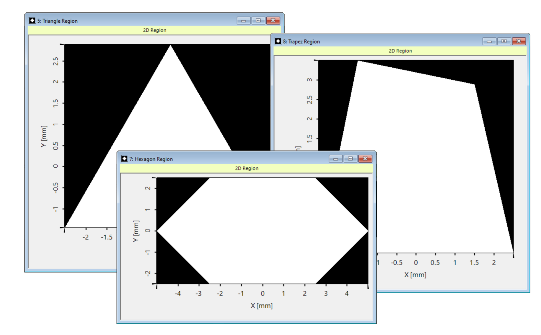

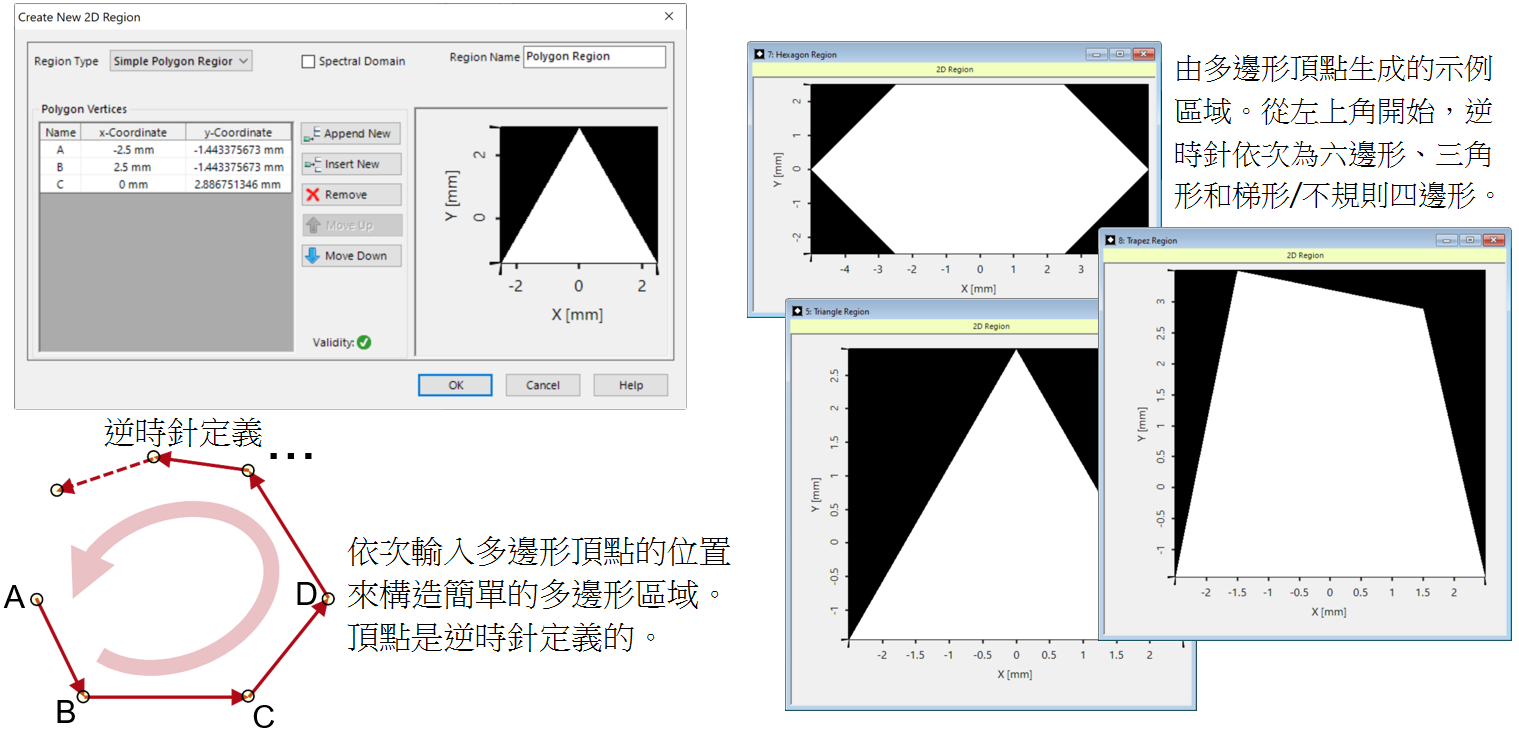

多邊形區域

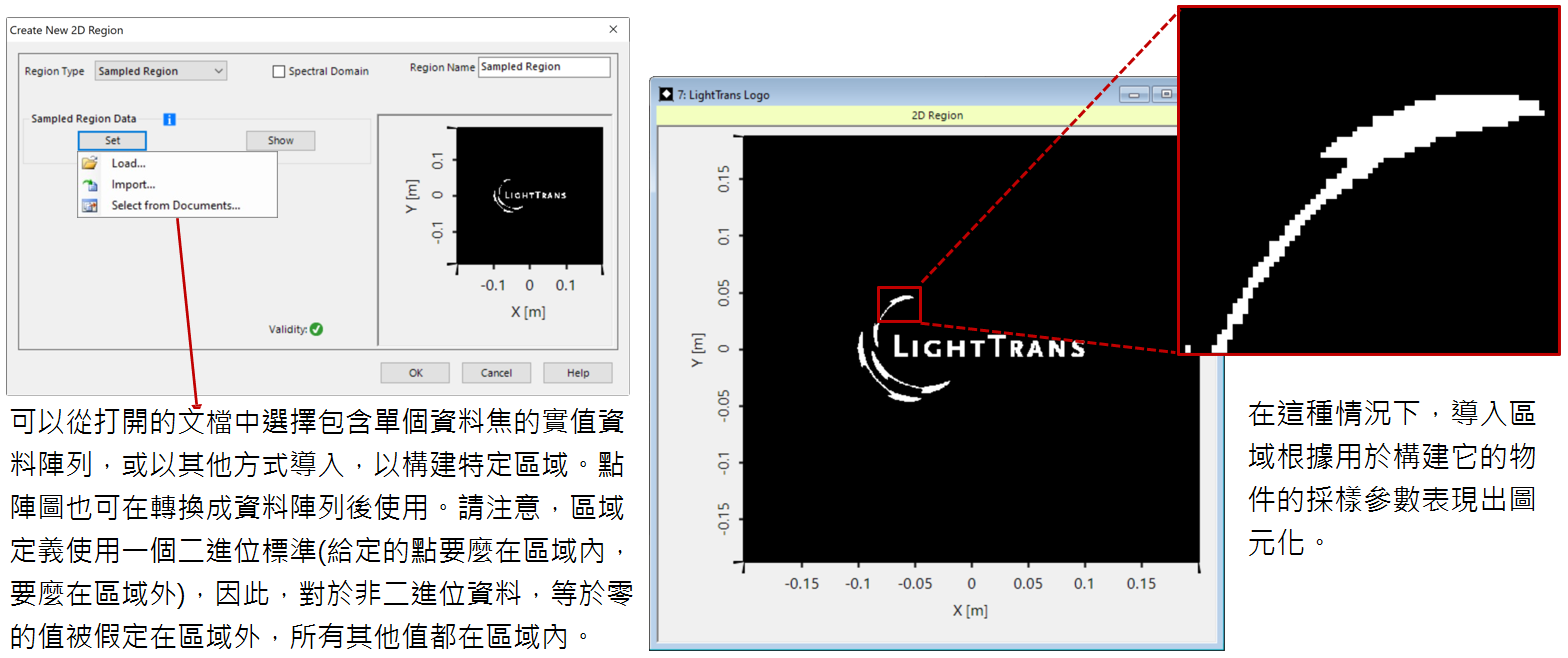

採樣區域

複合區域

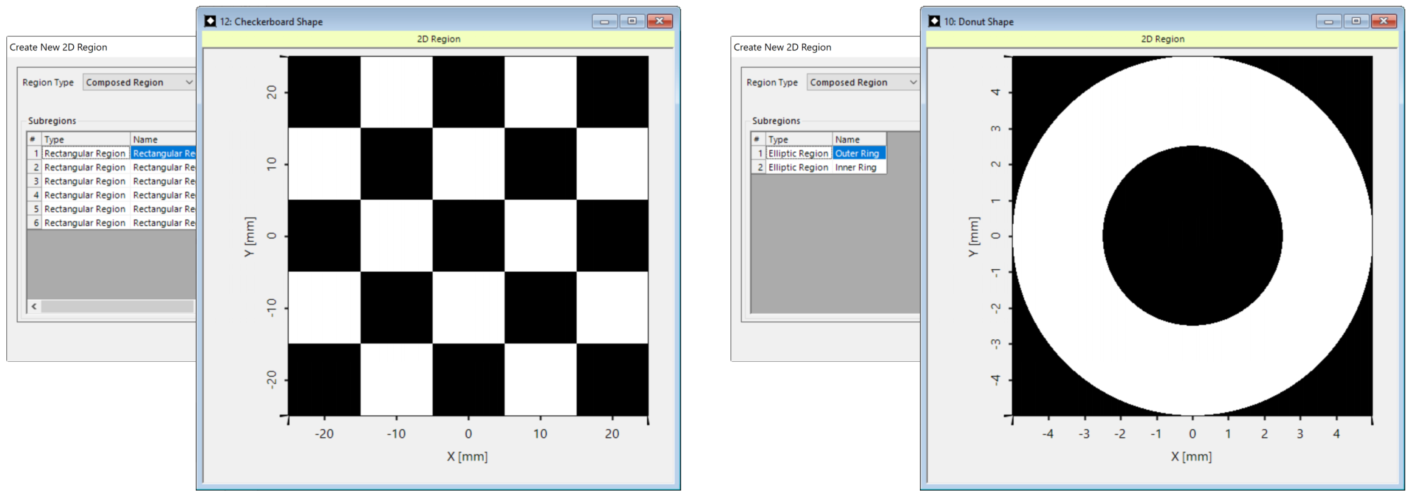

更複雜的形狀，如甜甜圈或棋盤區域，可以使用複合區欄位型別生成，它根據邏輯運算子組合多個單獨的區域。

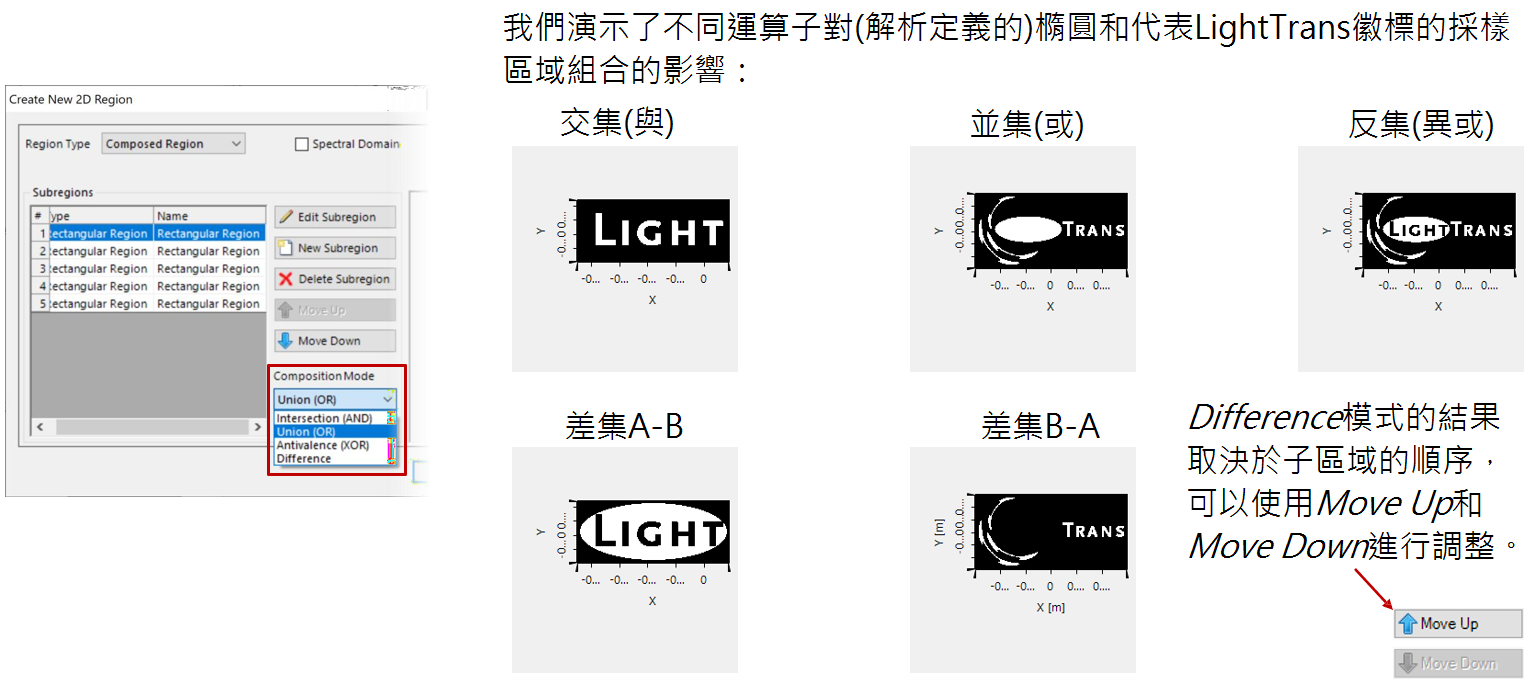

使用不同邏輯運算子組成的區域

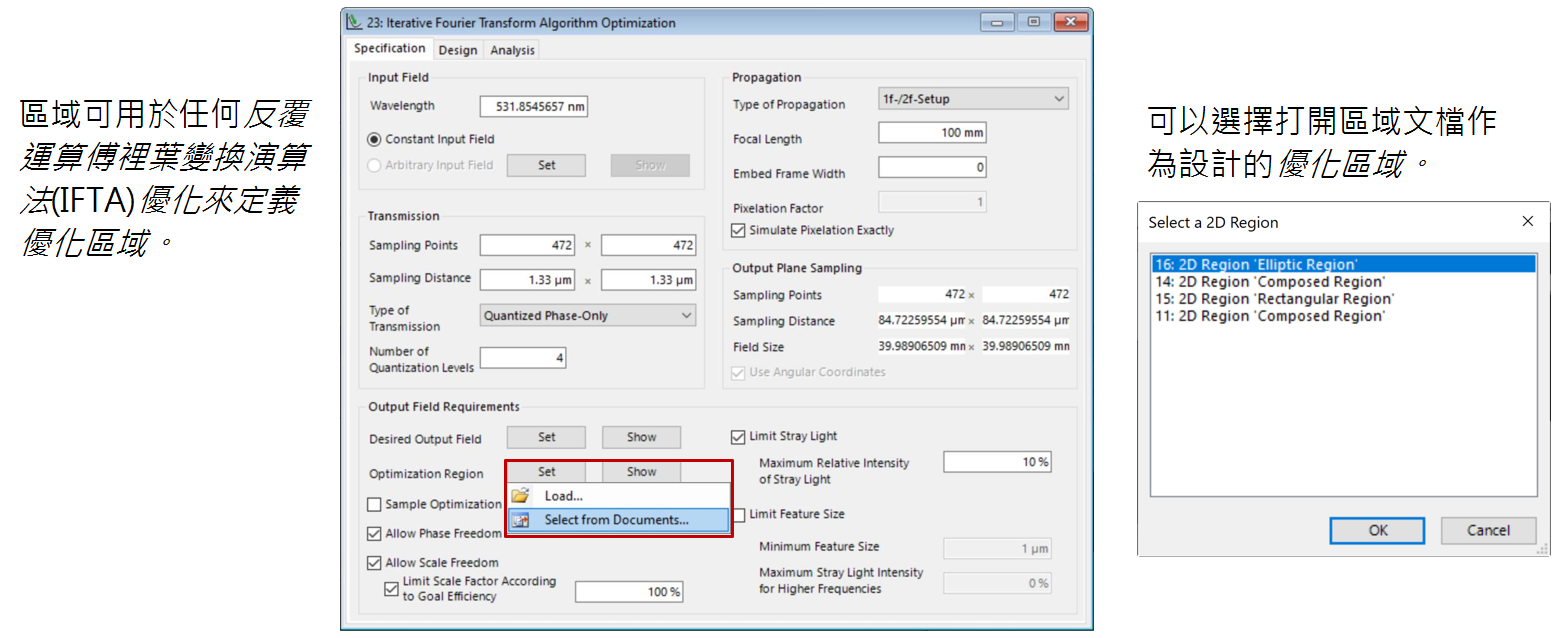

用作優化區域

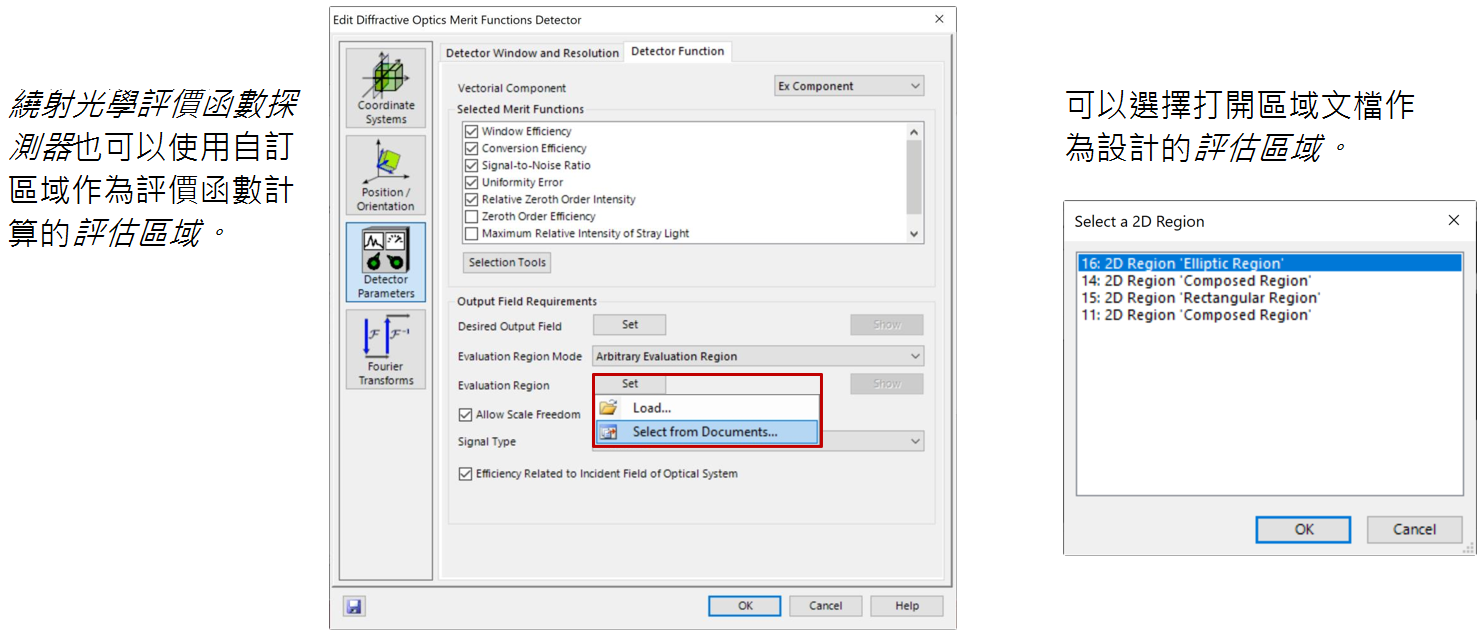

用作評估區域

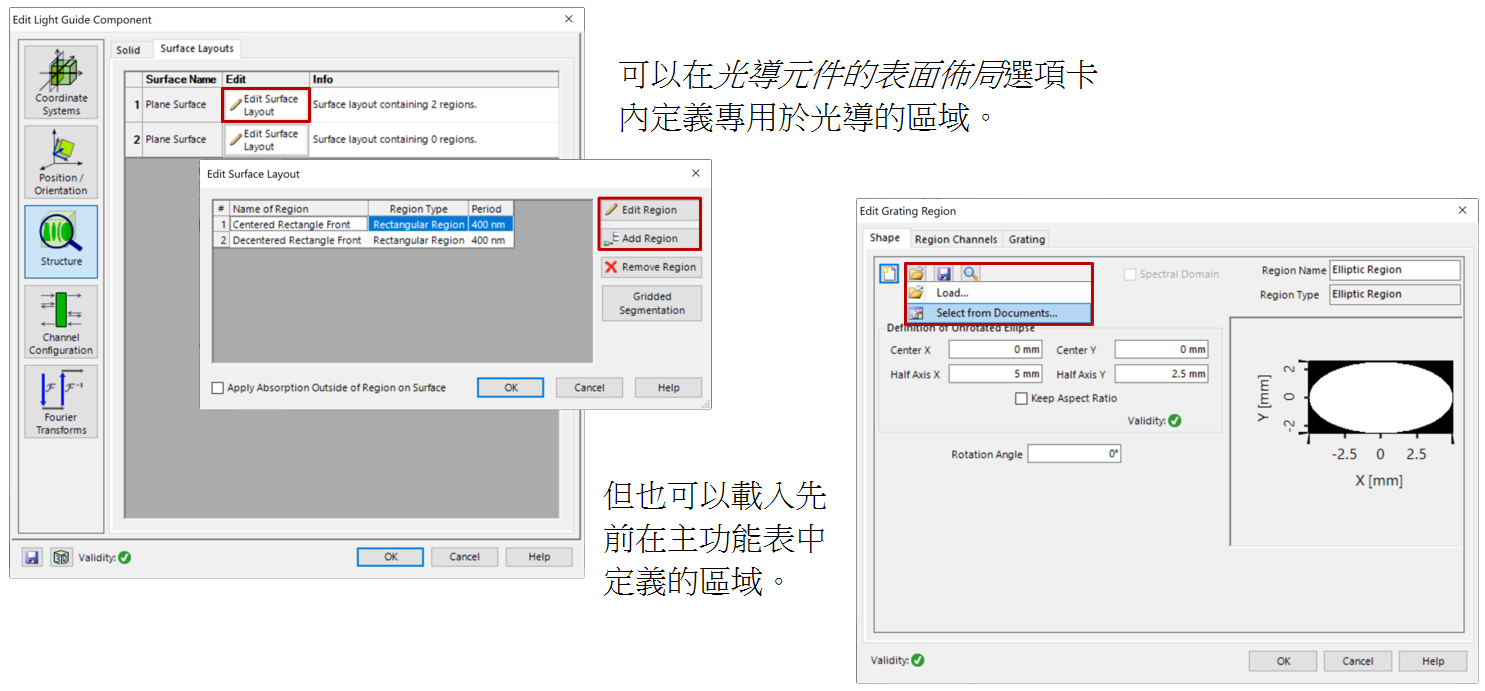

用於光導元件

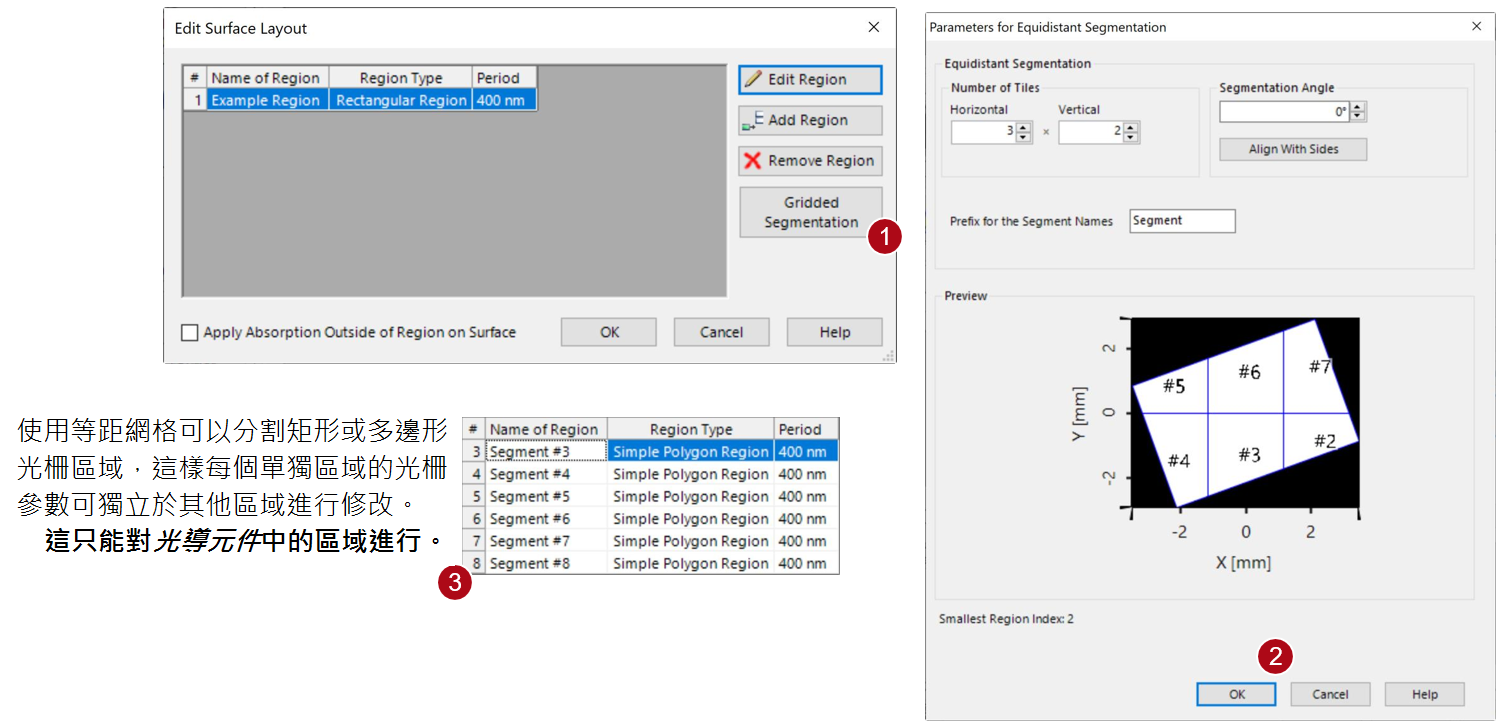

分割網格

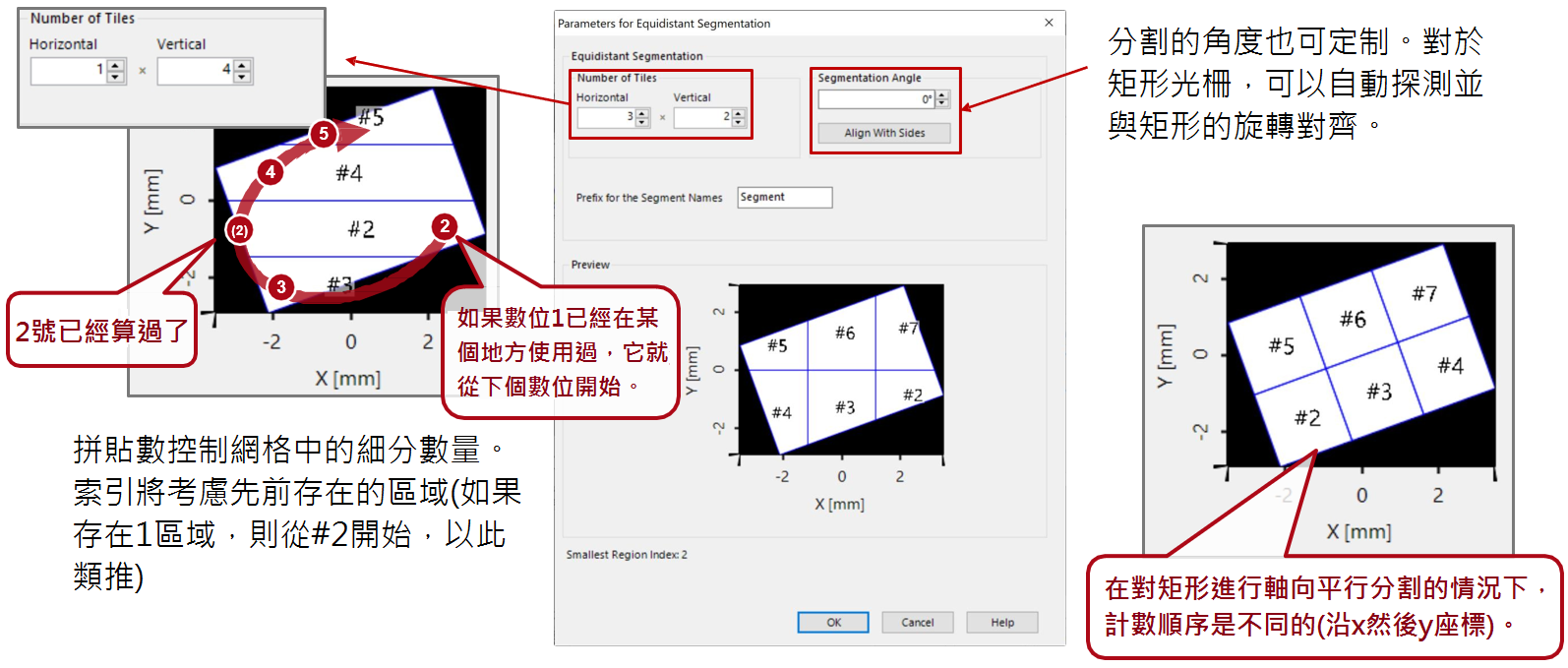

網格分割-選項

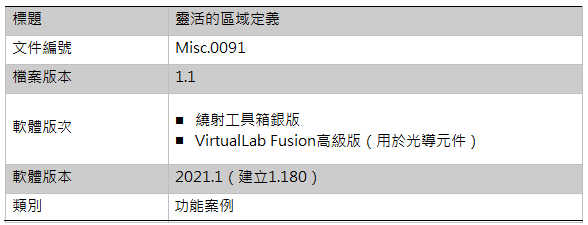

檔案資訊

延伸閱讀

- 光柵區域的繞射級數和效率詳述
