光波導應用中的光柵分析

時間:2022-03-08 13:40來源:未知作者: infotek點擊:次列印

各種形狀的光柵結構往往是基於光導的顯示系統的重要組成部分，用於增強和混合現實應用。光柵的複雜性和它們在這些設置中通常扮演的多重角色要求對它們的行為進行徹底的分析，而小的特徵尺寸意味著需要一個嚴格的方法來準確地進行上述分析。快速的物理光學建模和設計軟體VirtualLab Fusion為您提供了多種工具，使這項任務變得更容易和更方便。

這一次，我們要著重展示光柵級次分析器，它使用嚴格的傅立葉模態法/嚴格耦合波分析（FMM/RCWA）進行光柵表徵，並說明它在光導輸入耦合的傾斜光柵案例中的應用。

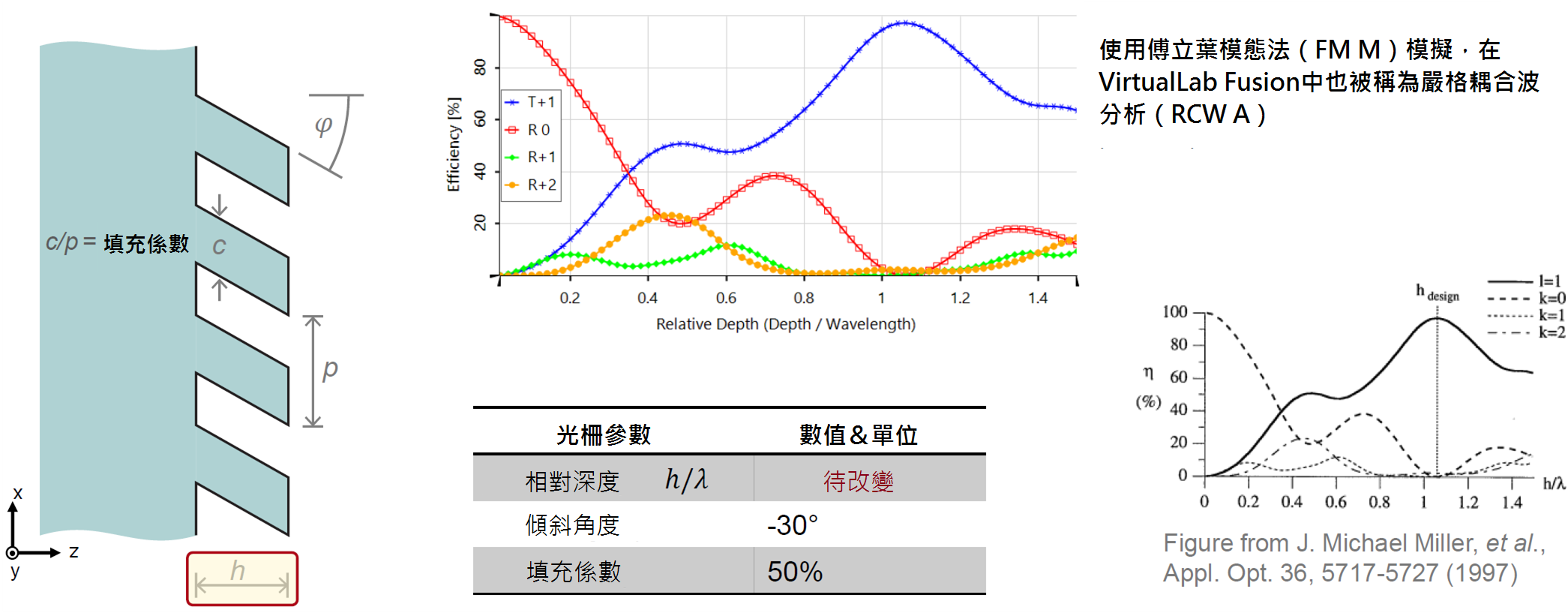

用於光導耦合的傾斜光柵的分析

從文獻中選擇了不同的傾斜光柵幾何形狀，其斜角、填充係數和調製深度各不相同，用傅立葉模態法（FMM）計算繞射效率。

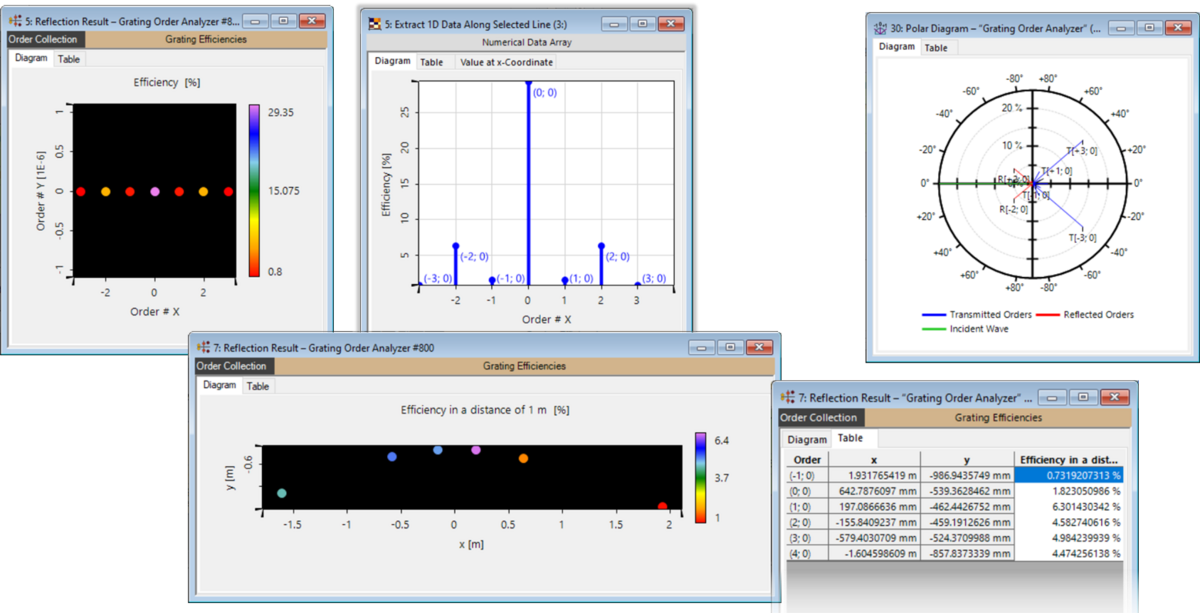

光柵級次分析儀

在VirtualLab Fusion中，光柵級次分析器可用於方便的光柵繞射分析，其結果以各種方式呈現。
