光波導上的光柵分析和平滑調製光柵參數

時間:2022-03-18 14:39來源:未知作者: infotek點擊:次列印

1.摘要

為了控制用於 AR/MR 應用的光導設備的均勻性和效率，有必要在某些區域，例如在擴展和輸出耦合光柵區域，引入變化的光柵參數，例如填充因數或光柵高度值。

為此，VirtualLab Fusion 能夠在一個區域內引入平滑變化的光柵參數，其中可以以非常不同的方式配置所需的變化。這還包括一個工具，用於研究針對特定入射條件和光柵參數提供的繞射效率。這個例子解釋了如何應用這些工具。

2.建模任務的說明

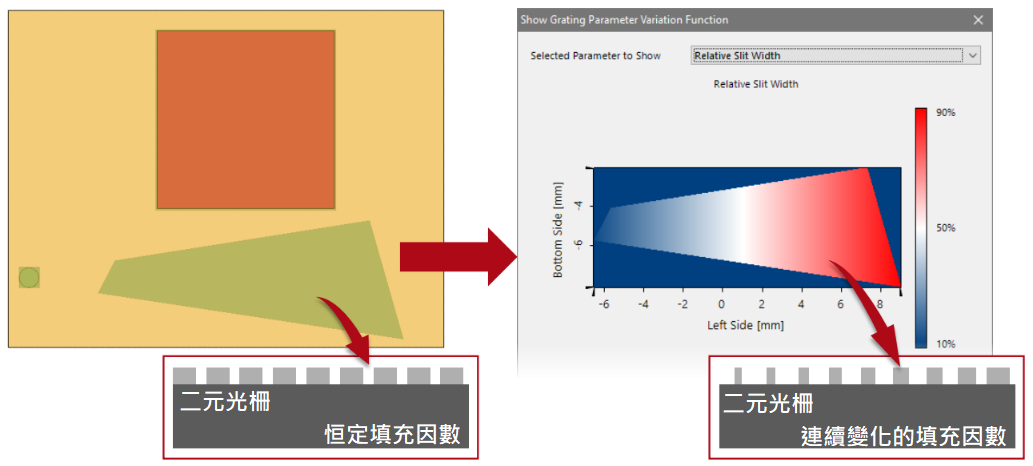

在光導上引入連續調製的光柵參數（例如，填充因數）。

3.帶有附加引導的常規工作流程

起點是一個現有的、可執行的光導系統，它具有基本的幾何配置（所需的距離和定位的光柵區域）和光柵規格（方向、週期、階數）。
•      Construction of a Light Guide [Use Case]
•      Light Guide Layout Design Tool [Use Case]
需要參數調製的區域必須使用真實的光柵結構進行配置。
•      How to Set Up a Lightguide with Real Grating Structures [Use Case]
•      Simulation of 1D-1D Pupil Expander with Real Gratings [Use Case]
足跡和光柵分析工具用於指定光柵參數變化的所需範圍，在光柵相互作用的指定條件下嚴格計算相應的瑞利係數，並生成可以定義實際參數變化的光學設置 .
•      Footprint Analysis of Lightguides for AR/MR Applications [Use Case]
注意：光柵調製是為單個光柵區域定義的。

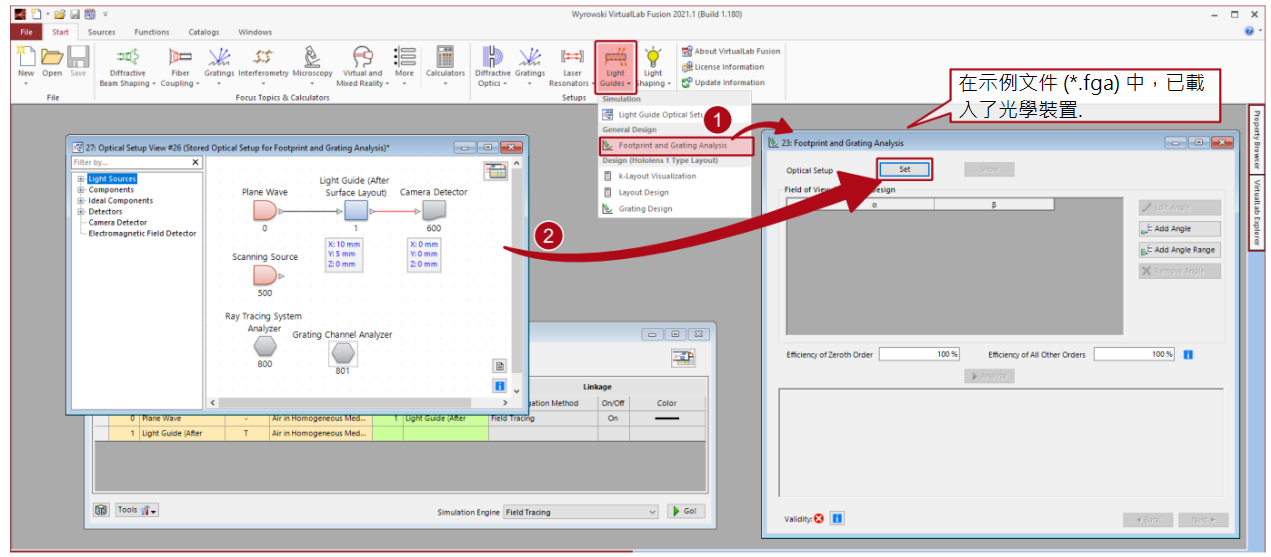

4.打開足跡和光柵分析工具並設置光學裝置

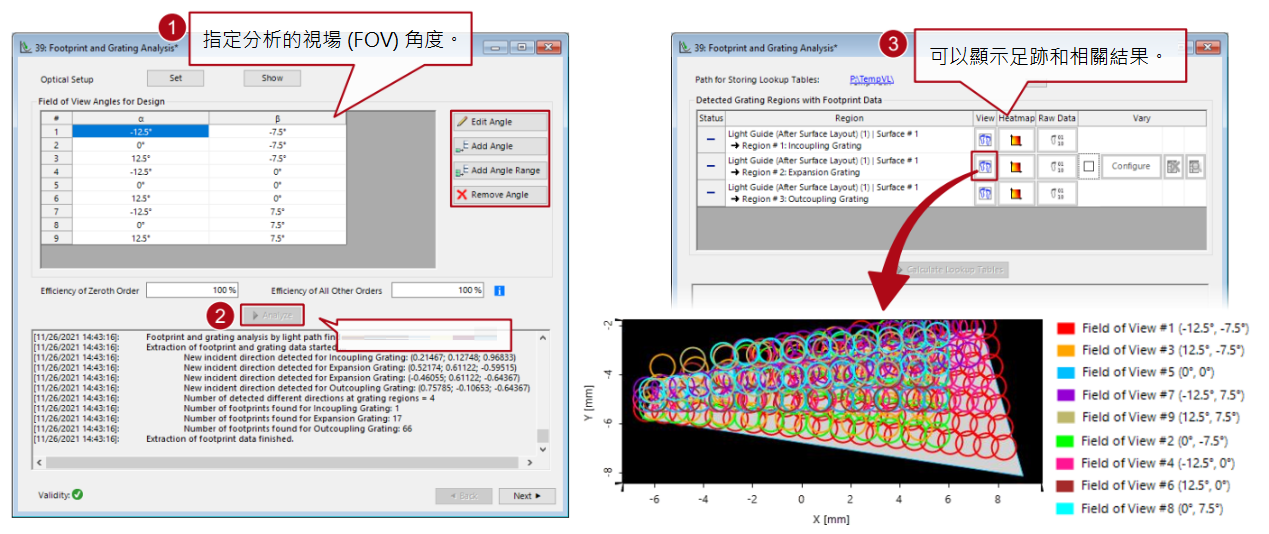

5.足跡和光柵分析工具

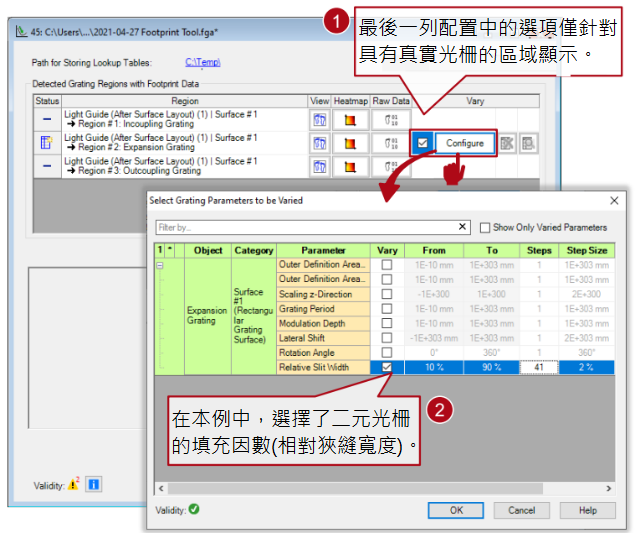

6.光柵參數和相關範圍的選擇

可以同時改變一個或兩個光柵參數。

參數空間的採樣可以相對粗略，因為隨後將在計算點之間應用插值技術。

該表列出了光柵的所有可用參數。對於在一個區域內引入調製光柵參數，不允許使用改變光路的參數（如週期等）。

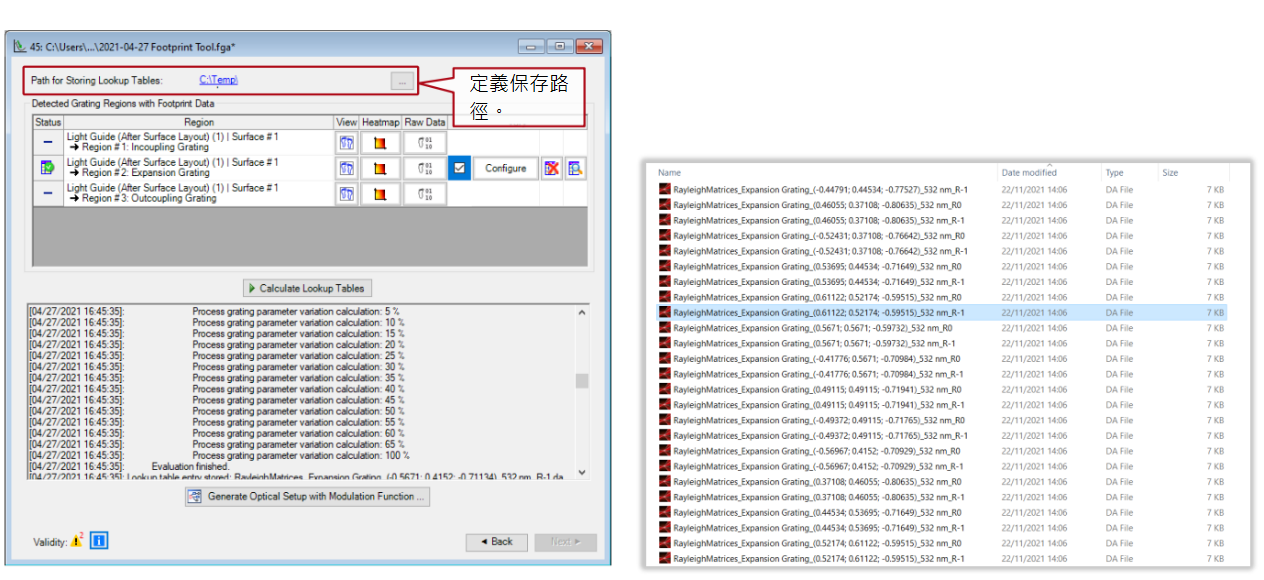

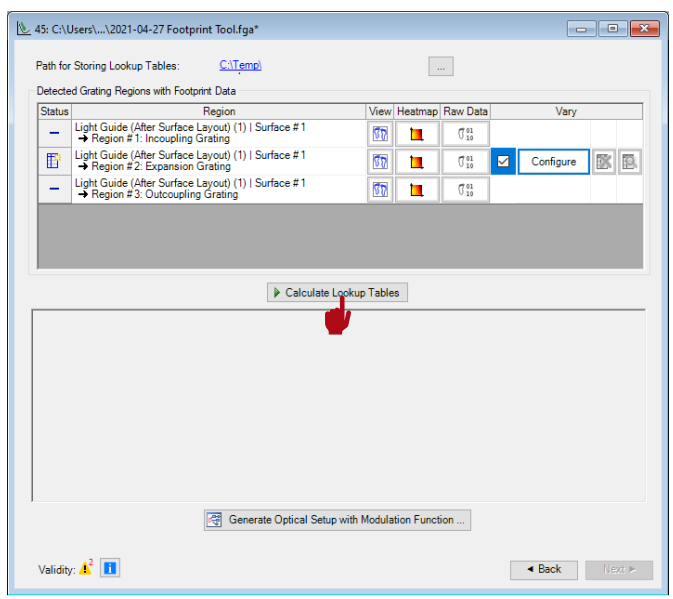

7.查閱資料表的計算

在配置所需的光柵參數變化後，可以通過按一下計算查閱資料表來計算生成的光柵特性並將其存儲在查閱資料表中。

查閱資料表是針對在足跡和光柵分析工具的第一步中確定的光柵參數和 FOV 模式的定義變化計算的。查閱資料表會自動保存到指定資料夾：

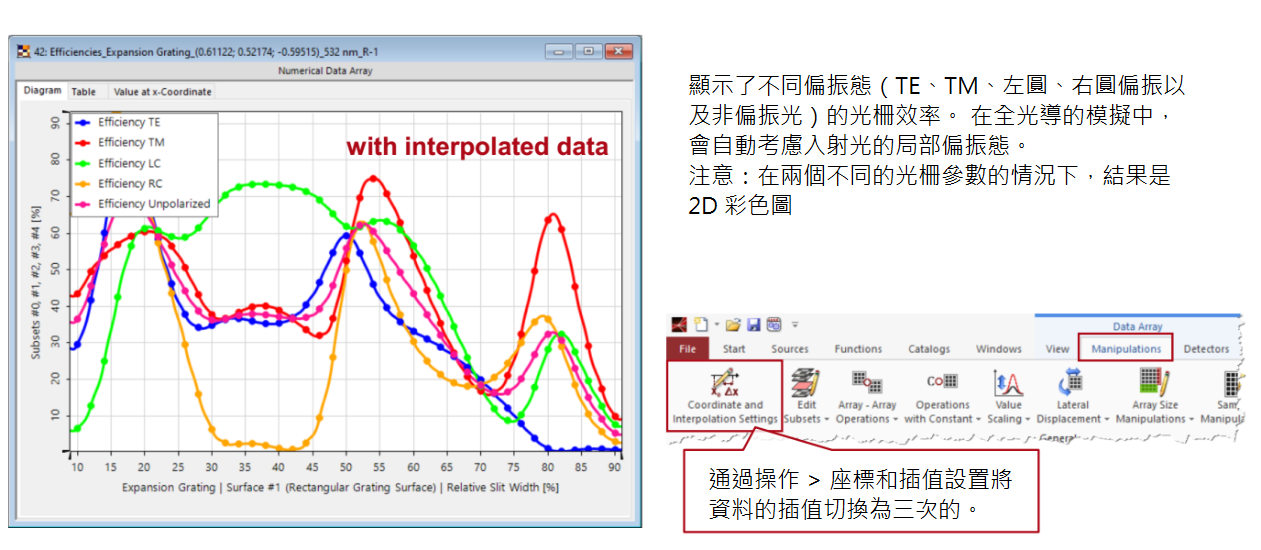

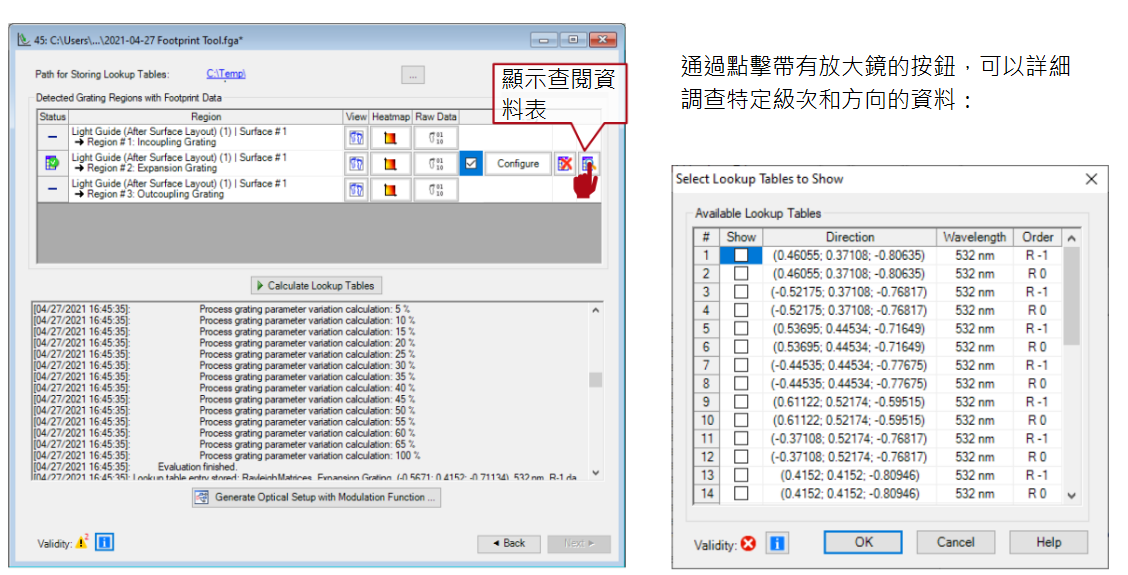

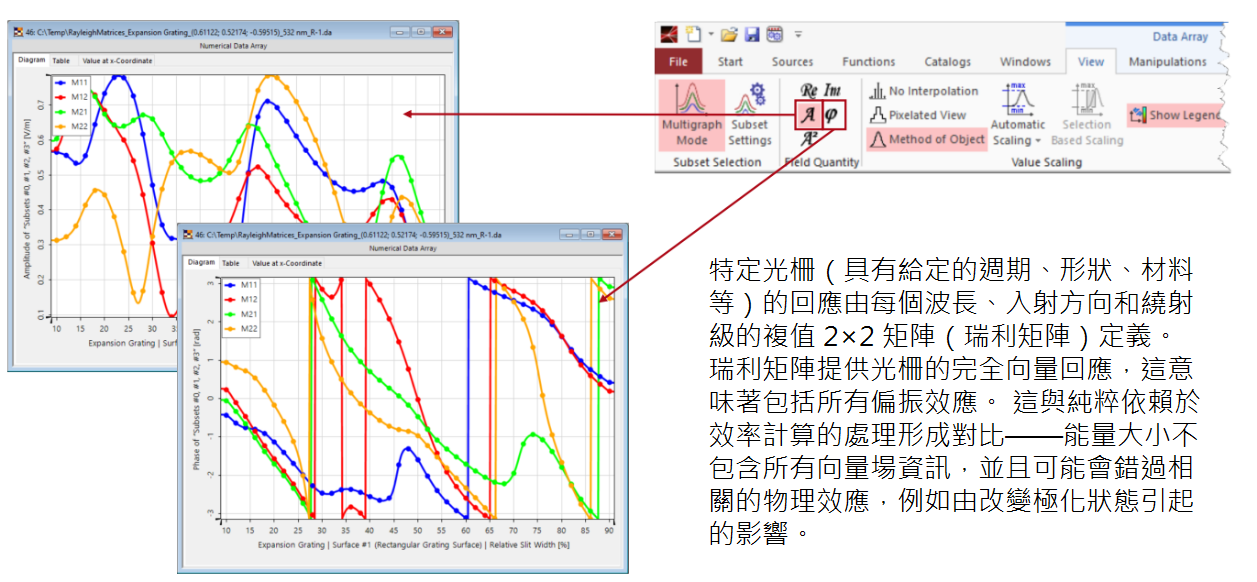

8.光柵性能的研究

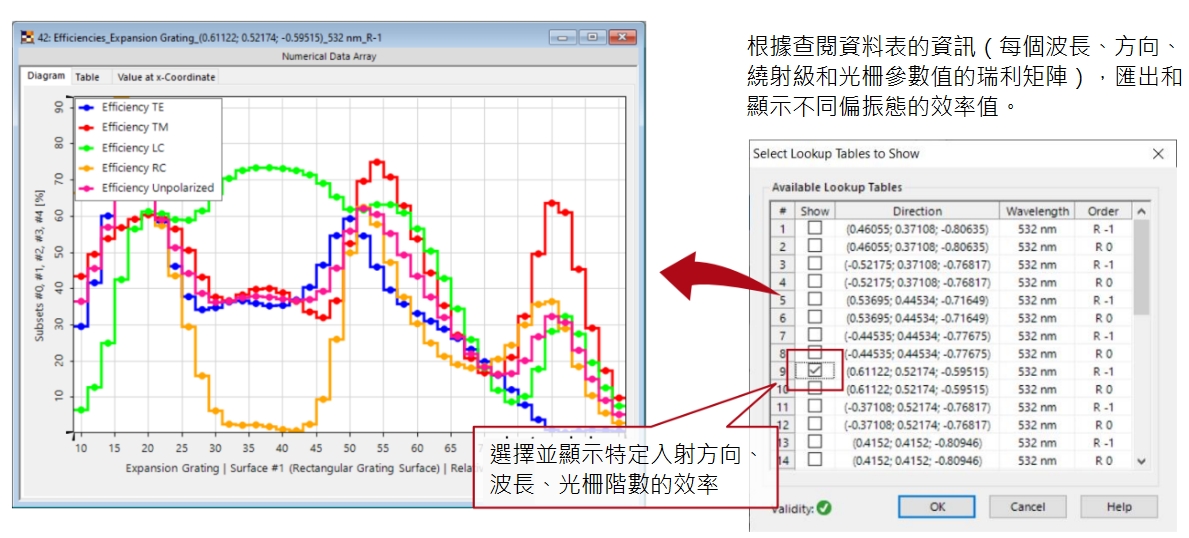

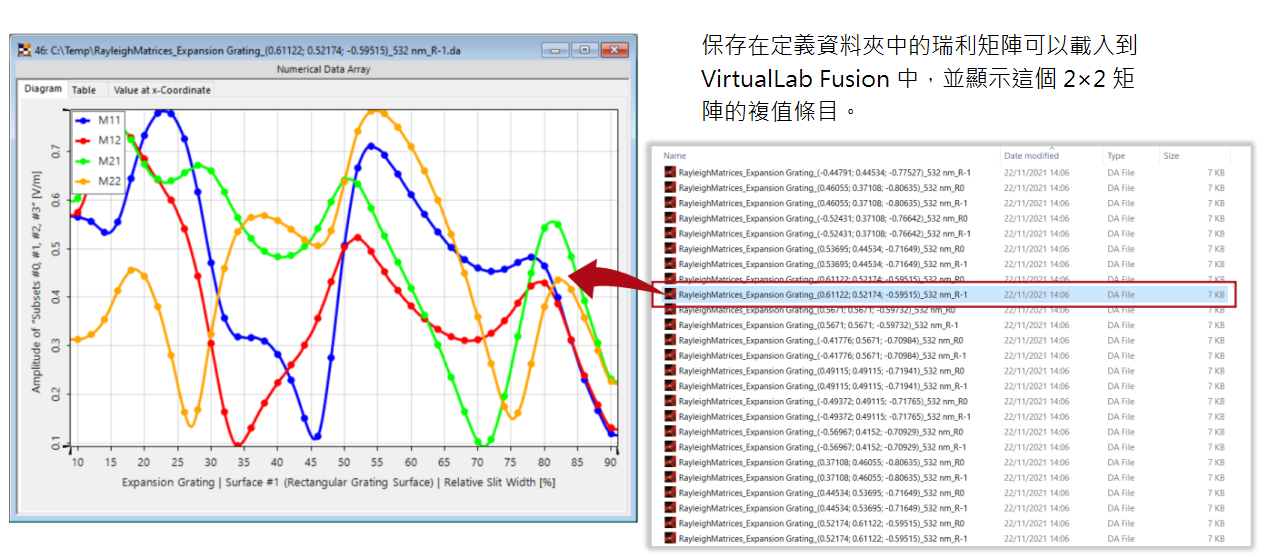

9.從查閱資料表載入瑞利矩陣

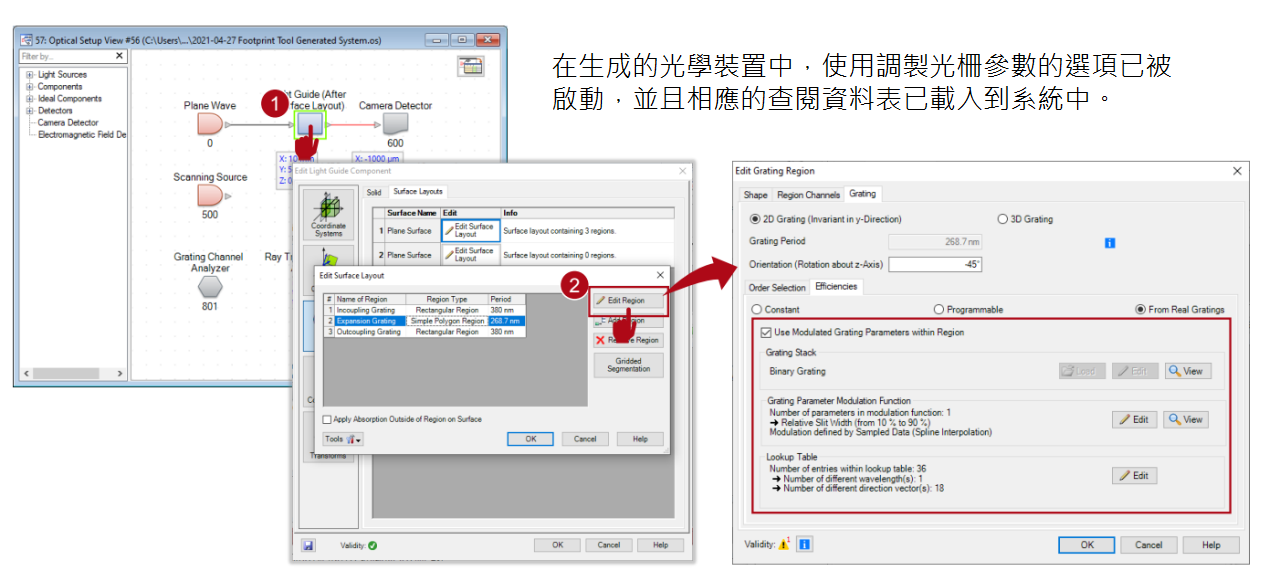

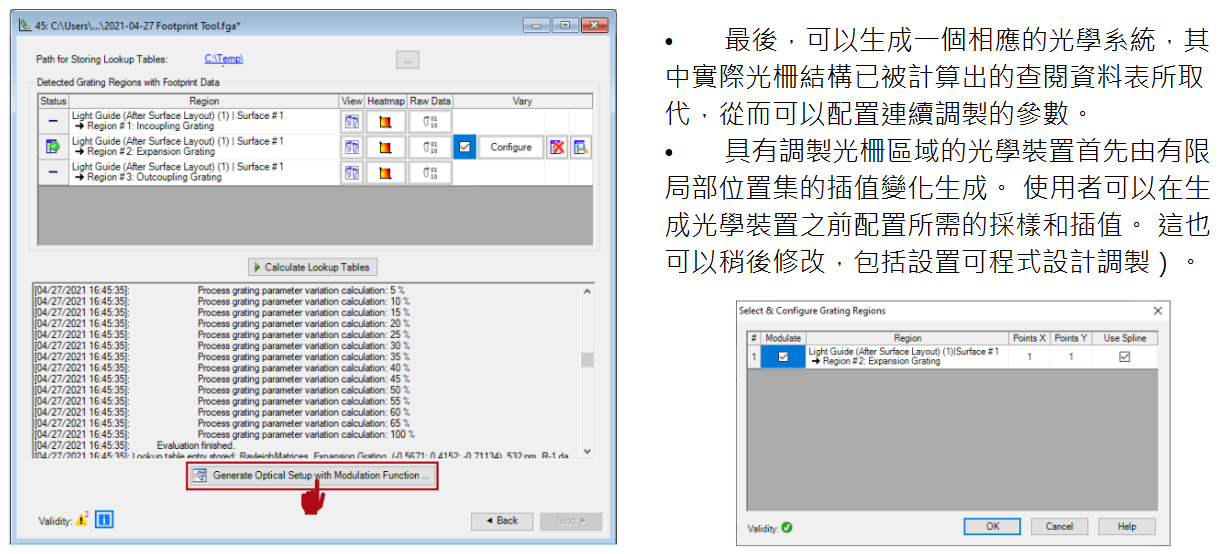

10.更新光學系統的產生

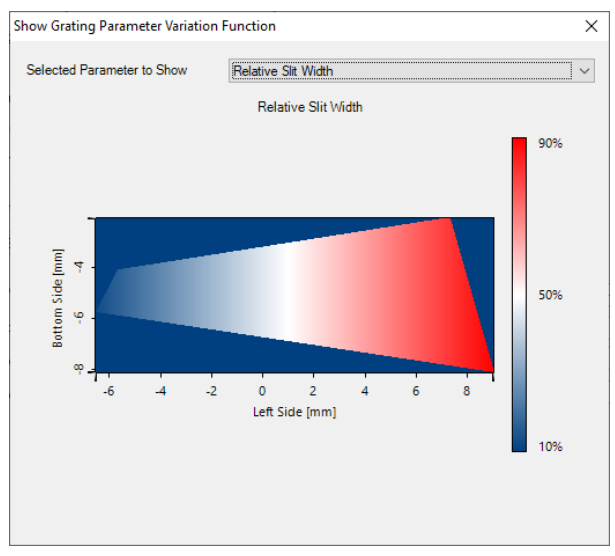

11.光柵調製配置

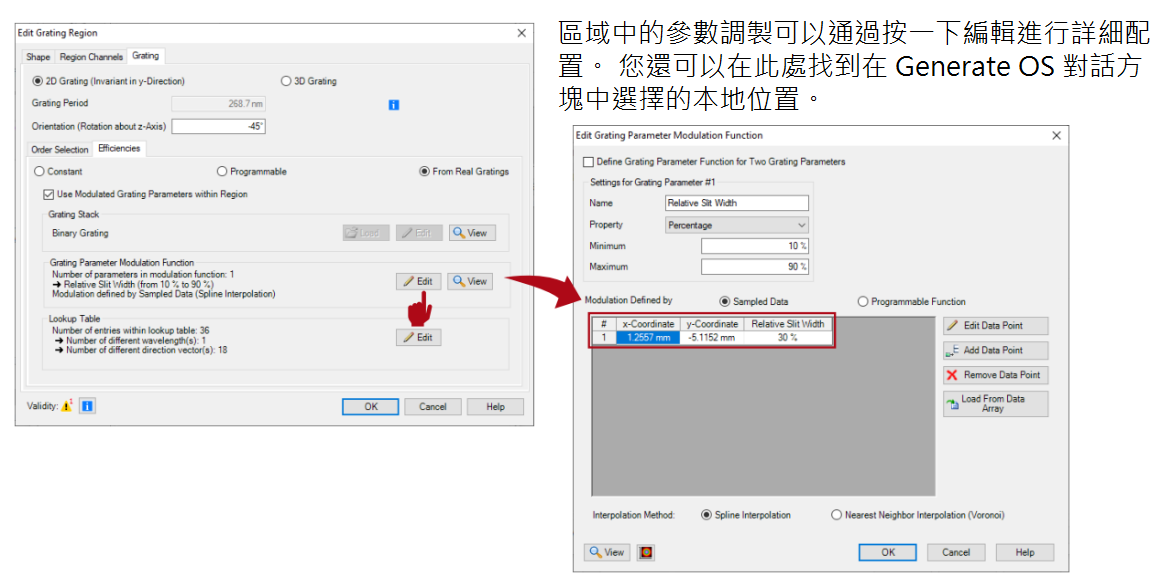

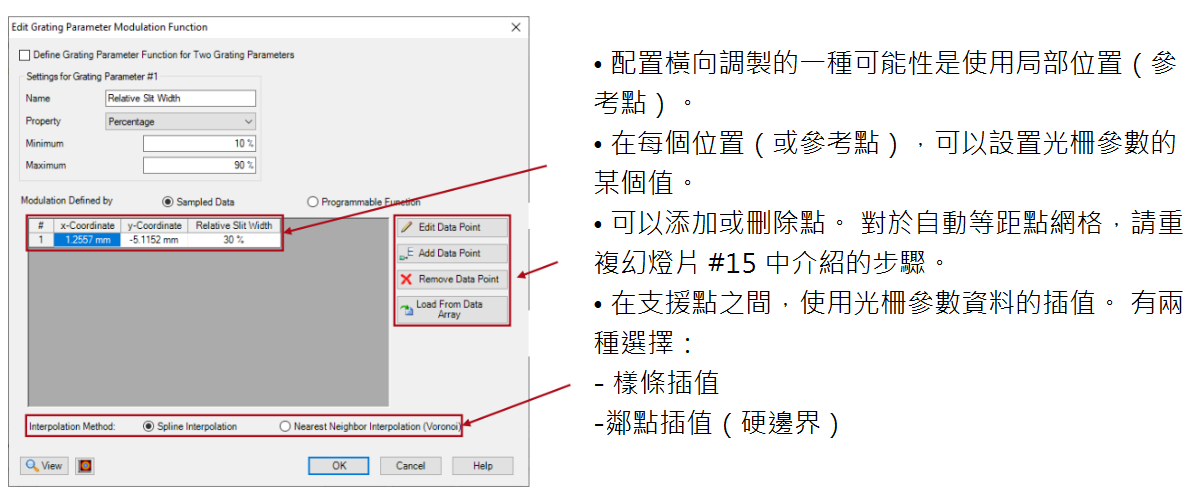

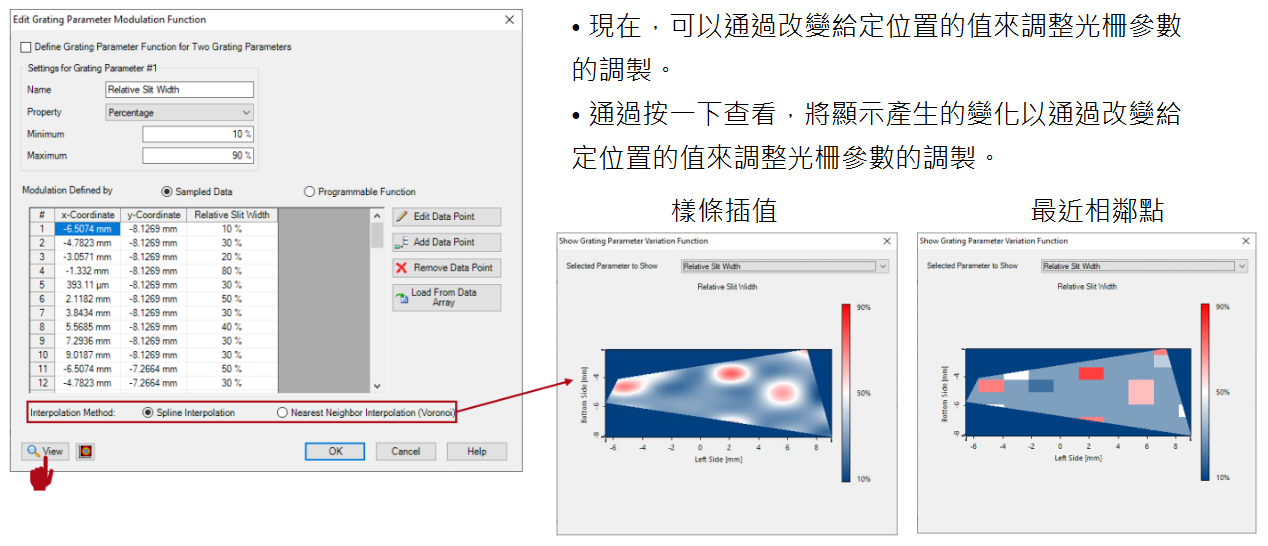

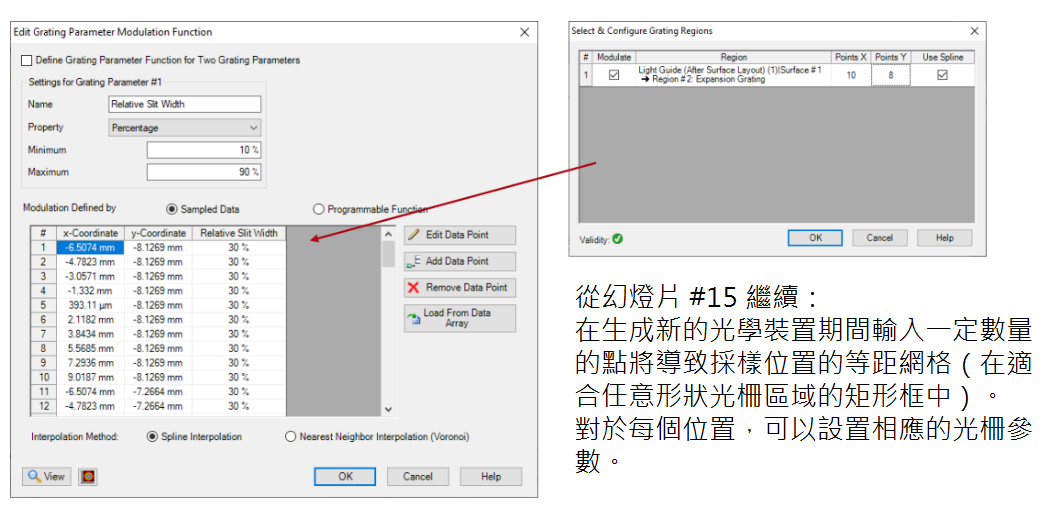

12.基於採樣位置或網格的調製

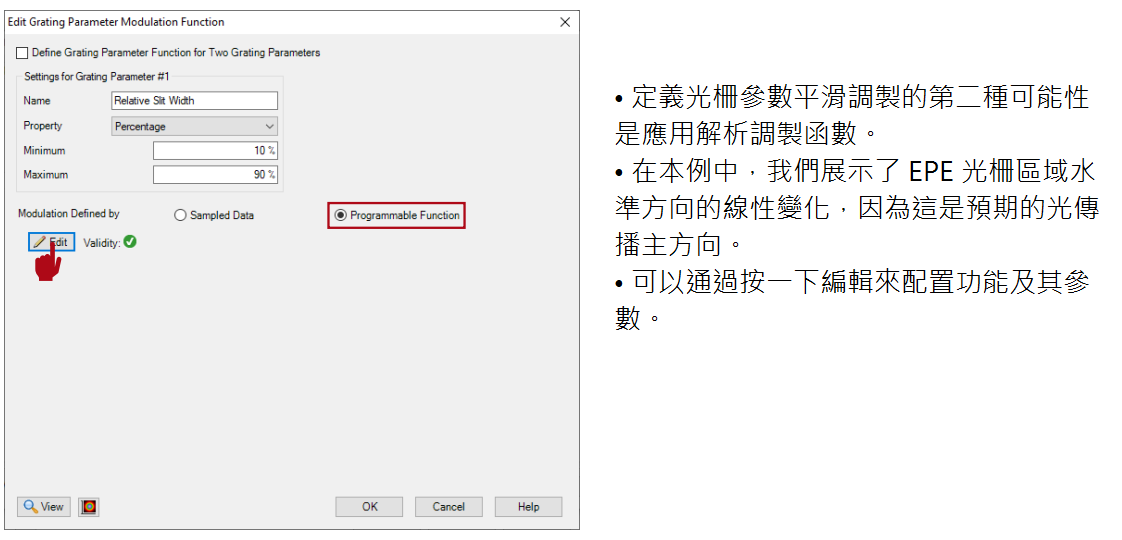

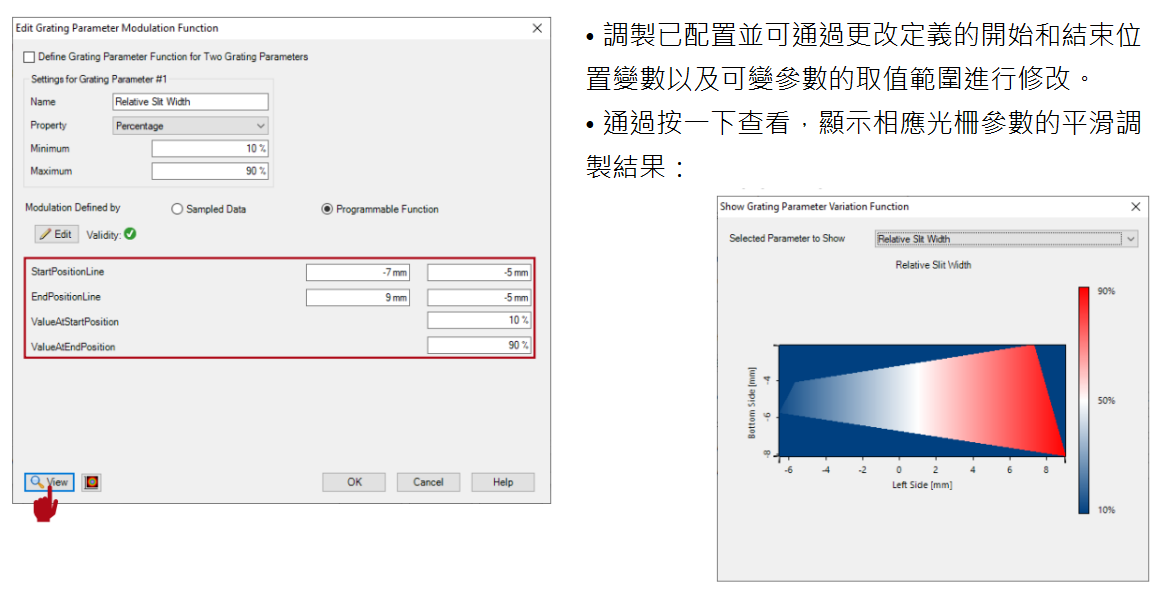

13.基於解析描述的調製

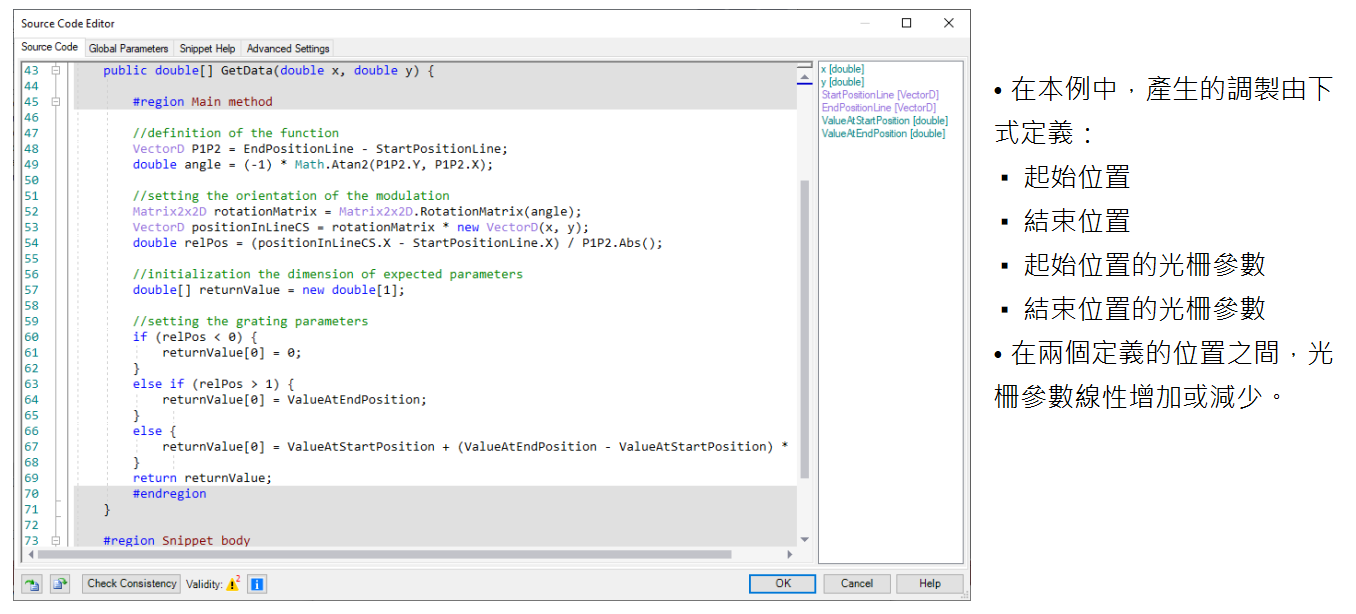

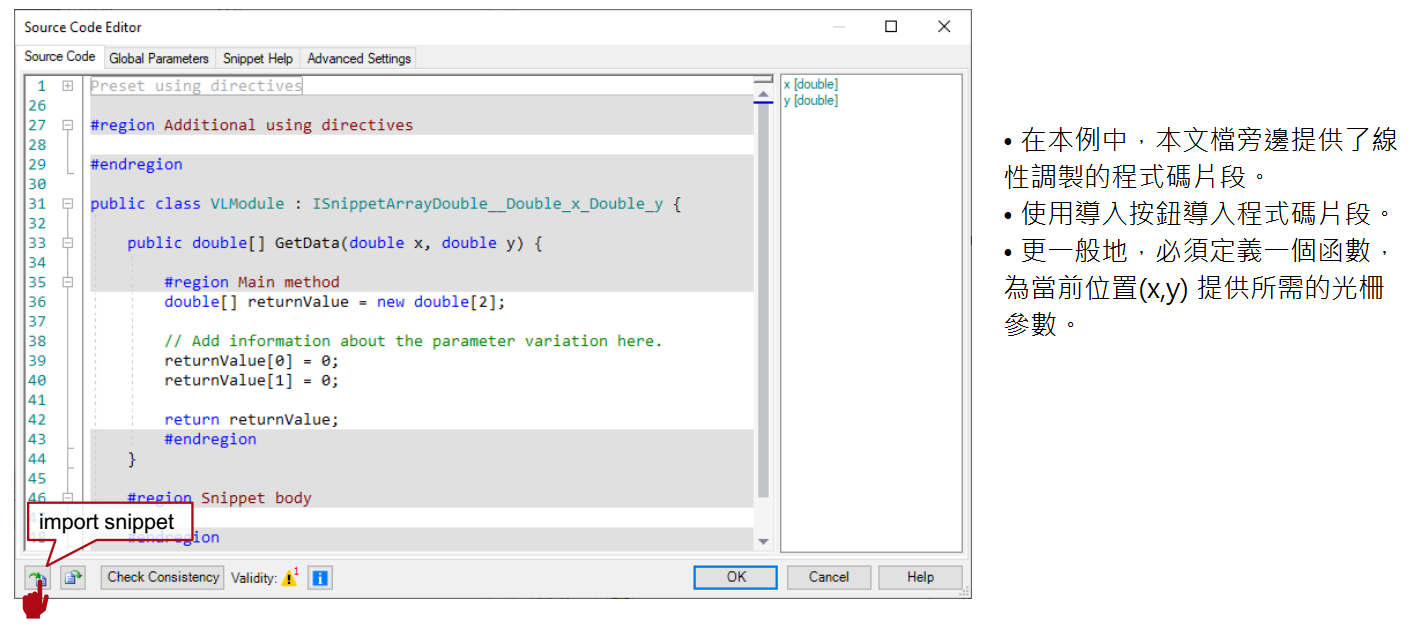

14.基於數學描述的調製
