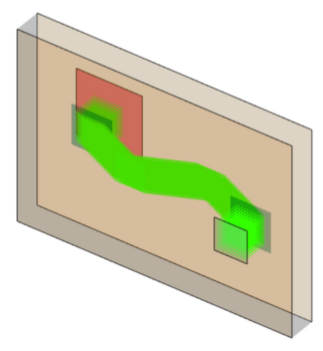

光波導結構
時間:2022-04-11 19:53來源:未知作者: infotek點擊:次列印
摘要


         增強現實和混合現實(AR&MR)領域的新應用引起了人們對帶有光柵區域光波導系統的越來越多關注，這些光波導系統用於輸入和輸出耦合以及擴瞳目的。VirtualLab Fusion為這類系統的模擬和設計提供了幾個強大的工具，其中一個是具有靈活光柵區域配置的光波導元件。模擬受益於在VirtualLab Fusion中實施的“連接場解算器”方法，以及其有效的非順序建模技術。在此使用案例中，我們將介紹如何設置和配置光波導元件。

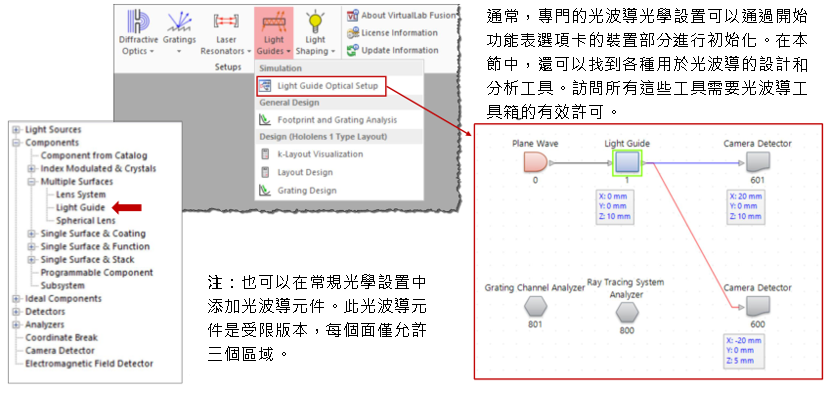

初始化光波導組件

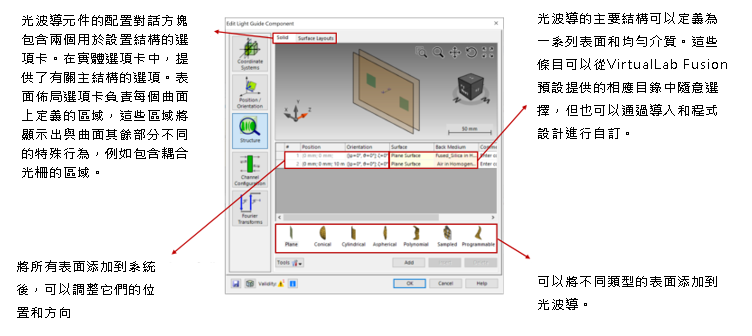

光波導結構的配置

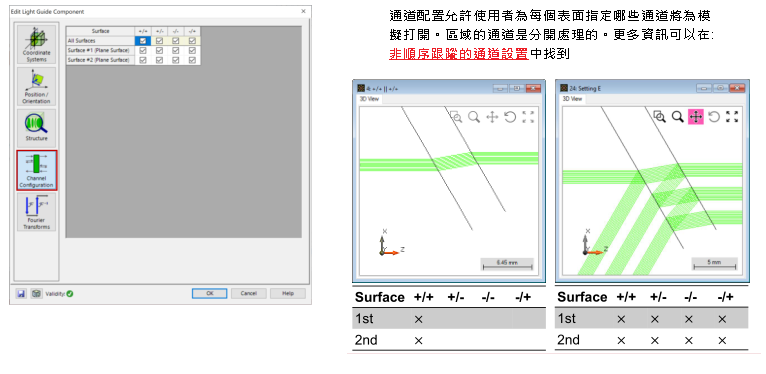

光波導通道的配置

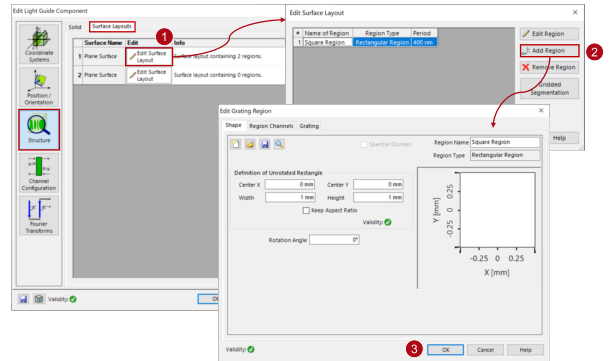

向光波導表面添加區域







將光柵添加到區域

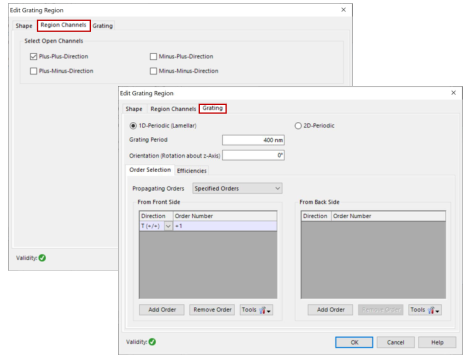

         在光柵子部分中，可以配置光柵的主要特性，如光柵週期和方向。

         類似於光波導部件，可以在區域通道部分中為每個單獨的光柵區域定義傳播通道。在光波導表面上定義不同區域的通道可以不同，因此可以獨立於周圍表面的主通道進行配置。

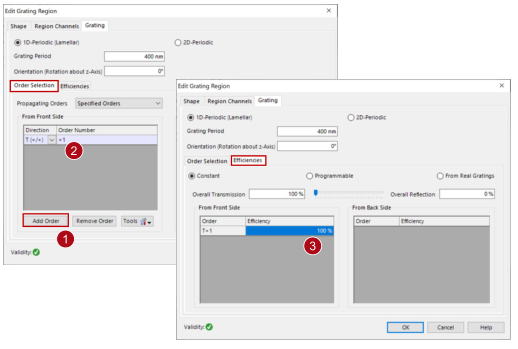

配置光柵順序


         要將特定繞射級添加到在模擬中考慮的列表中，請使用光柵子部分階次選擇選項卡中的添加階次。


         然後在對應表中指定所需的階次。在效率選項卡中，可以手動輸入效率值，也可以根據實際光柵結構計算實際的電磁光柵回應。

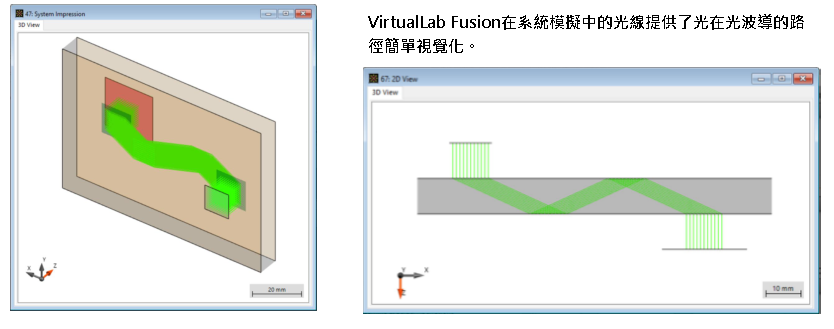

3D光線跟蹤系統視圖

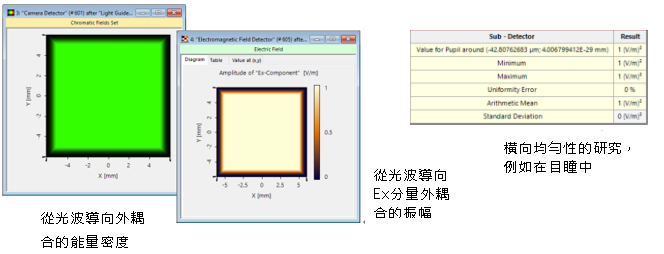

現場跟蹤結果



         此外，光波導元件和光波導光學系統還與場跟蹤及其各種探測器配合使用，以提供有關系統的更多資訊。這些模擬還可以包括諸如偏振、同調性和來自孔徑的繞射等關鍵效應，示例如下所示。

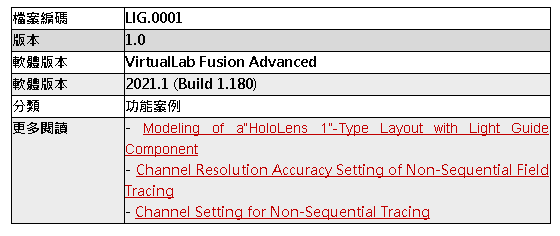

檔案資訊
