摘要
如今，大多數創新的AR&MR設備都是基於光波導或波導系統，結合微結構來耦合光的輸入和輸出。VirtualLab Fusion能夠通過應用我們獨特的物理光學方法對此類設備進行詳細建模，包括所有效應（例如同調、偏振和繞射）。我們通過對專利WO2018/178626中提到的設備進行建模來證明這一能力，該設備由複雜的一維和二維菱形光柵結構組成。

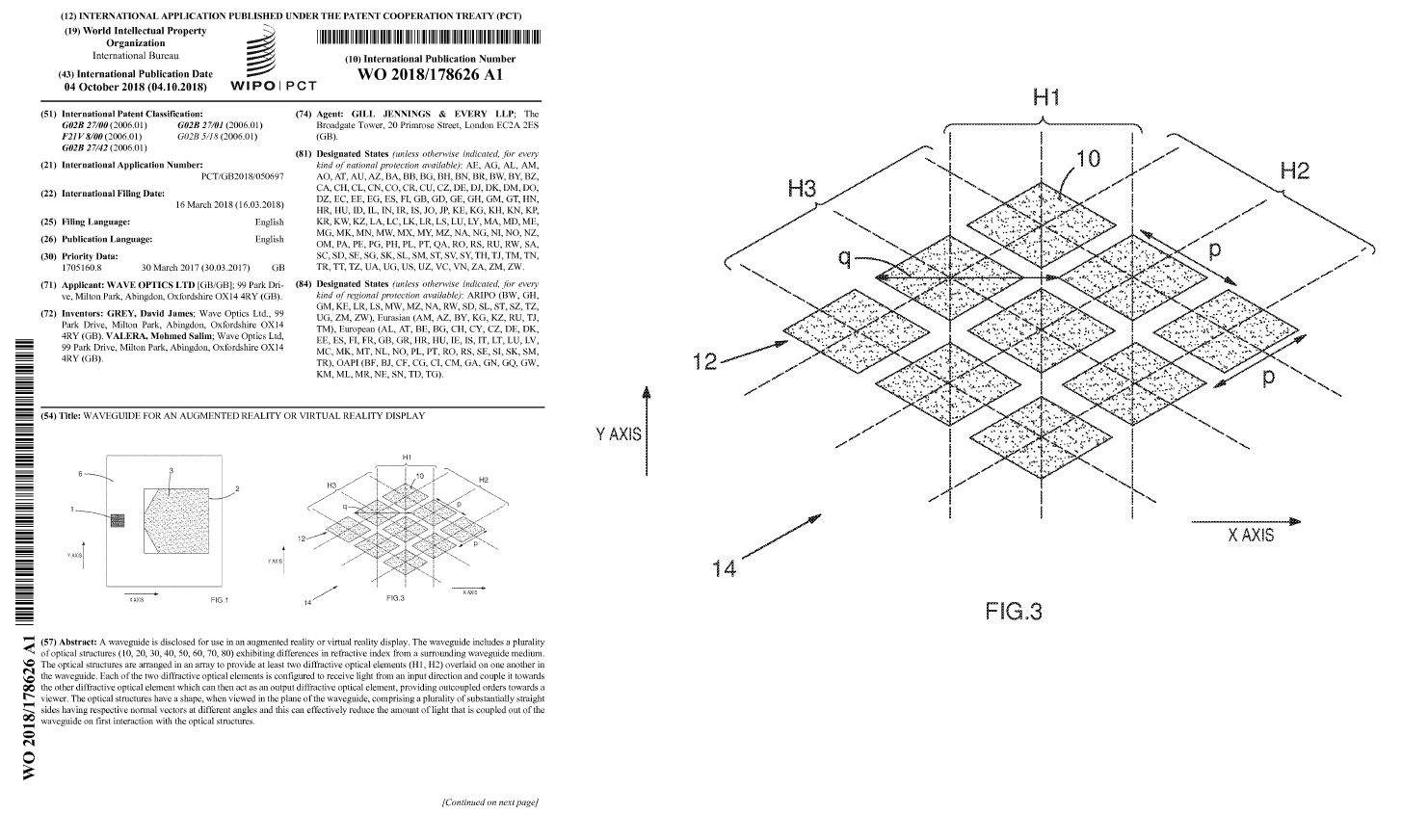

建模任務：專利WO2018/178626
任務描述

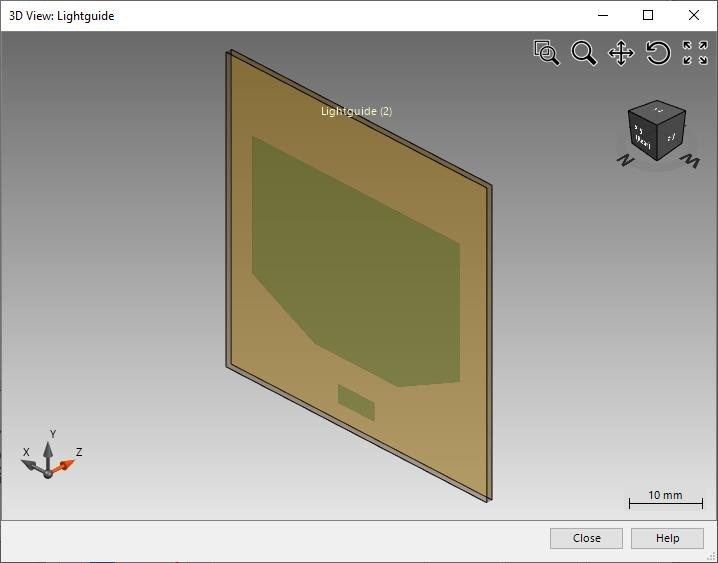

光波導元件

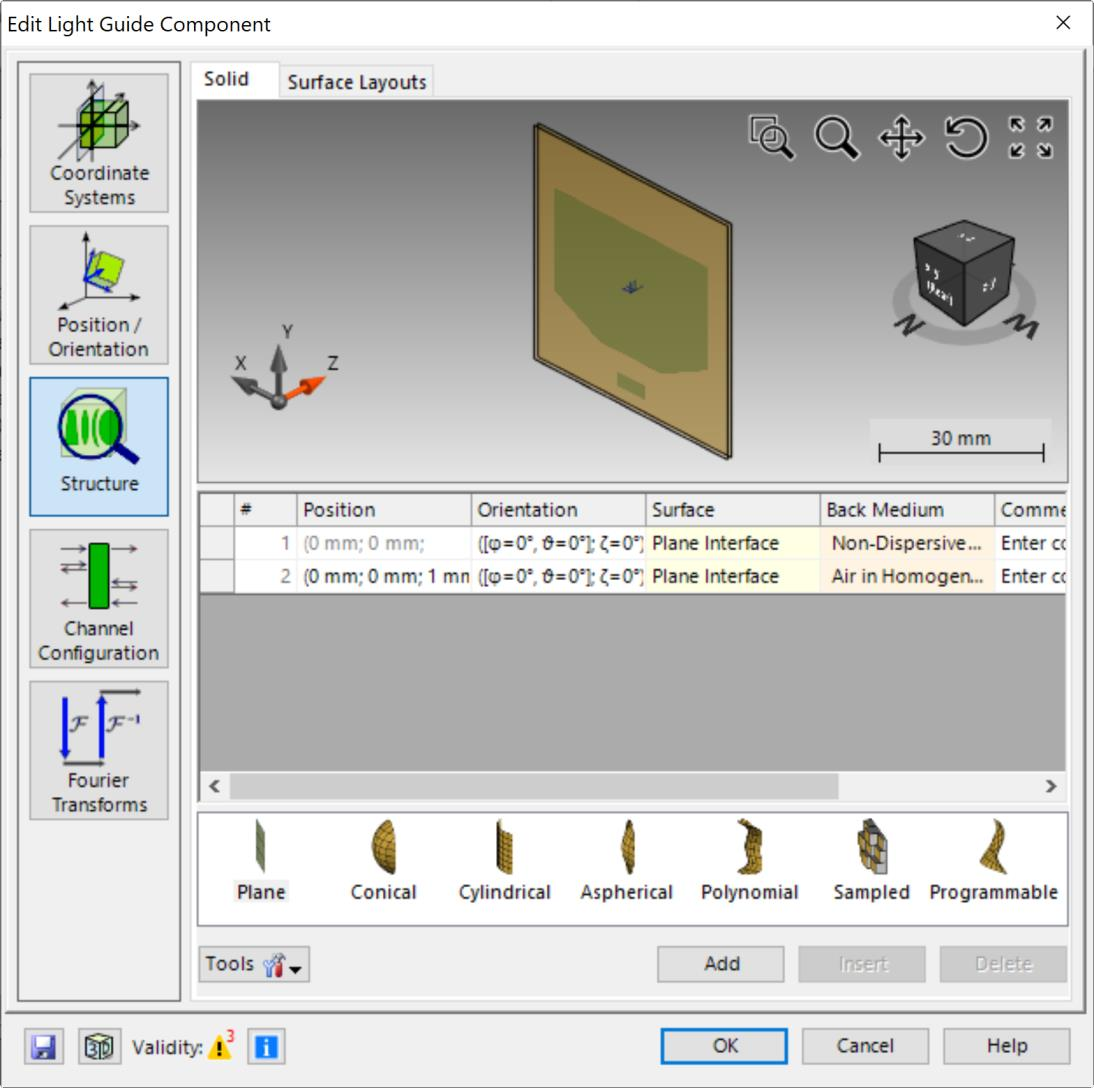

使用光波導元件，可以輕鬆定義具有複雜形狀區域的系統。此外，這些區域可以配備理想的或真實的光柵結構，以充當入射耦合器、出耦合器或出瞳擴展器。

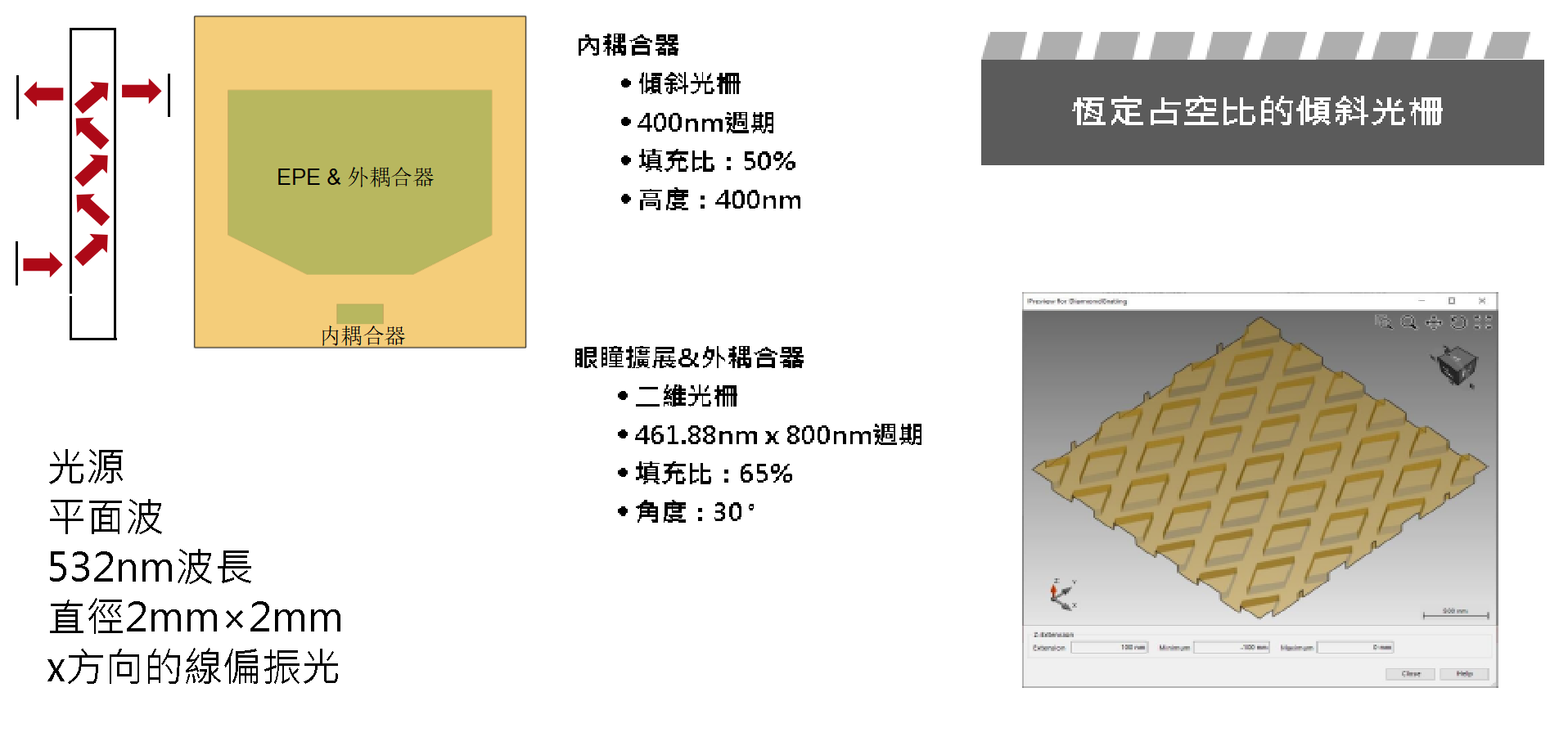

波導結構

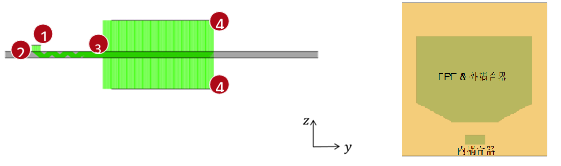

幾何佈局展示了2個光柵：
•光柵1耦合器：層狀（一維週期性），例如傾斜光柵
•光柵2 EPE和輸出耦合器：交叉光柵（二維週期，非正交）

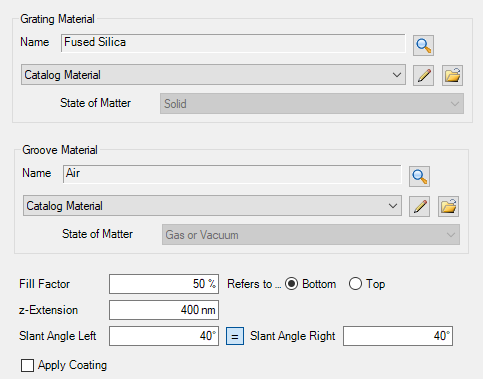

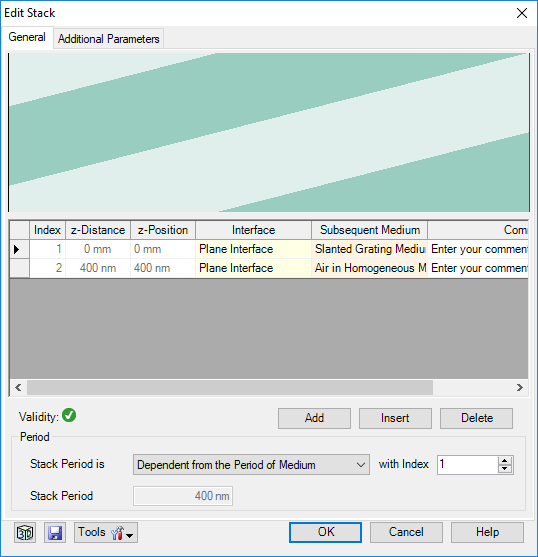

光柵#1:一維傾斜週期光柵
使用內置調製介質的具有傾斜脊的一維週期光柵結構。
可用參數：
•週期：400奈米
•z方向延伸（沿z軸的調製深度）：400nm
•填充係數（非平行情況下底部或頂部）：50%
•傾斜角度：40º

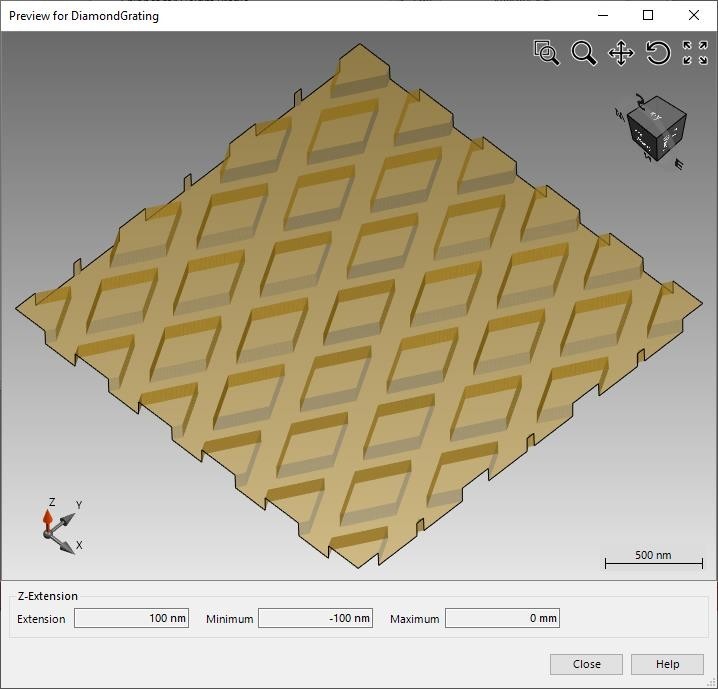

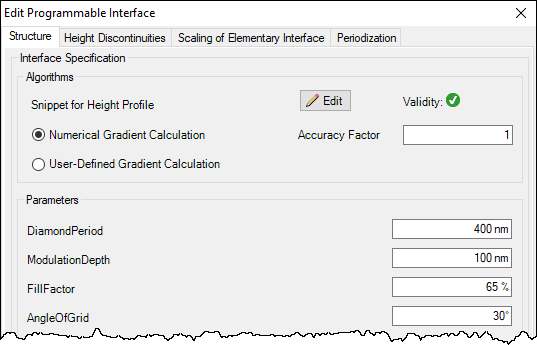

光柵#2：具有菱形輪廓的二維週期光柵
具有非正交二維週期的菱形（菱形）光柵結構，通過定制介面實現。
可用參數：
•週期（錐間方向）：（461.88奈米，800奈米）
•調製深度：100nm
•填充係數：65%
•菱形網格的角度：30°

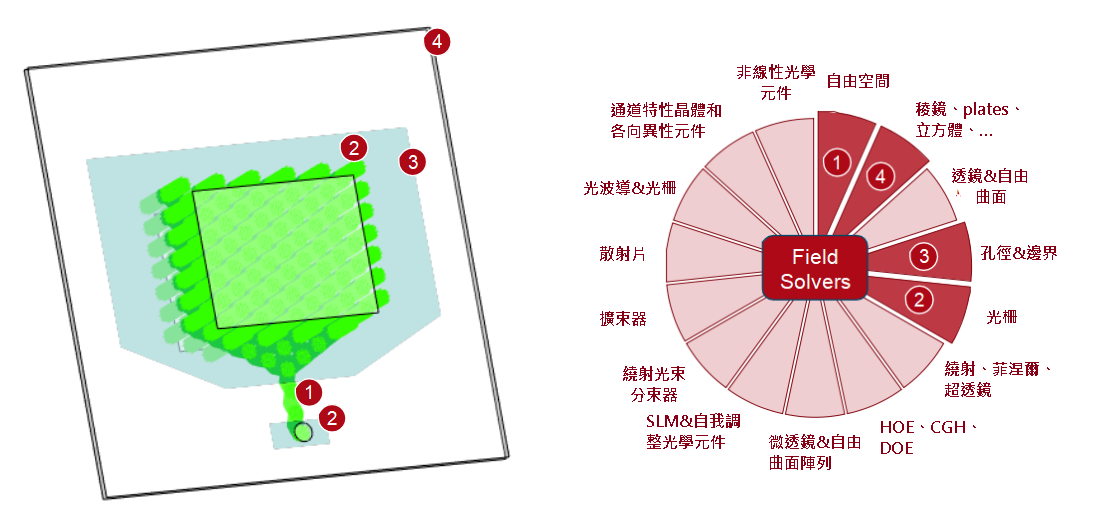

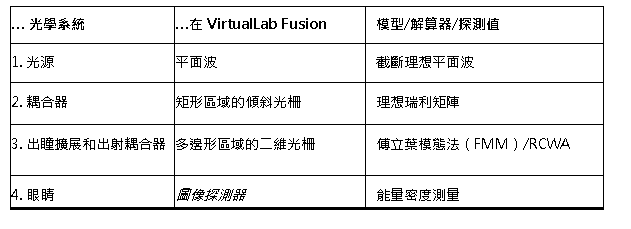

總結——元件

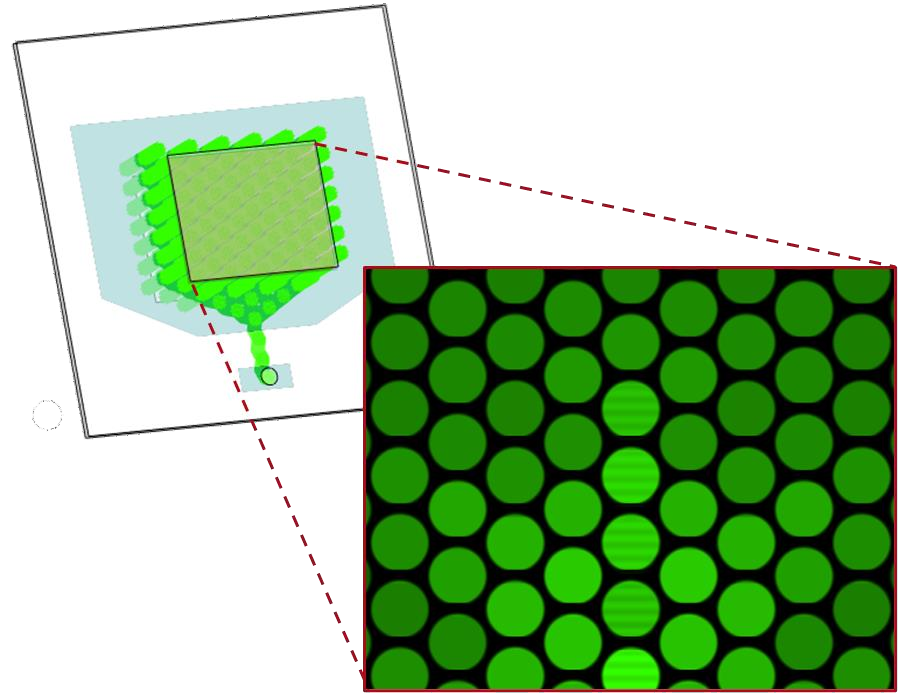

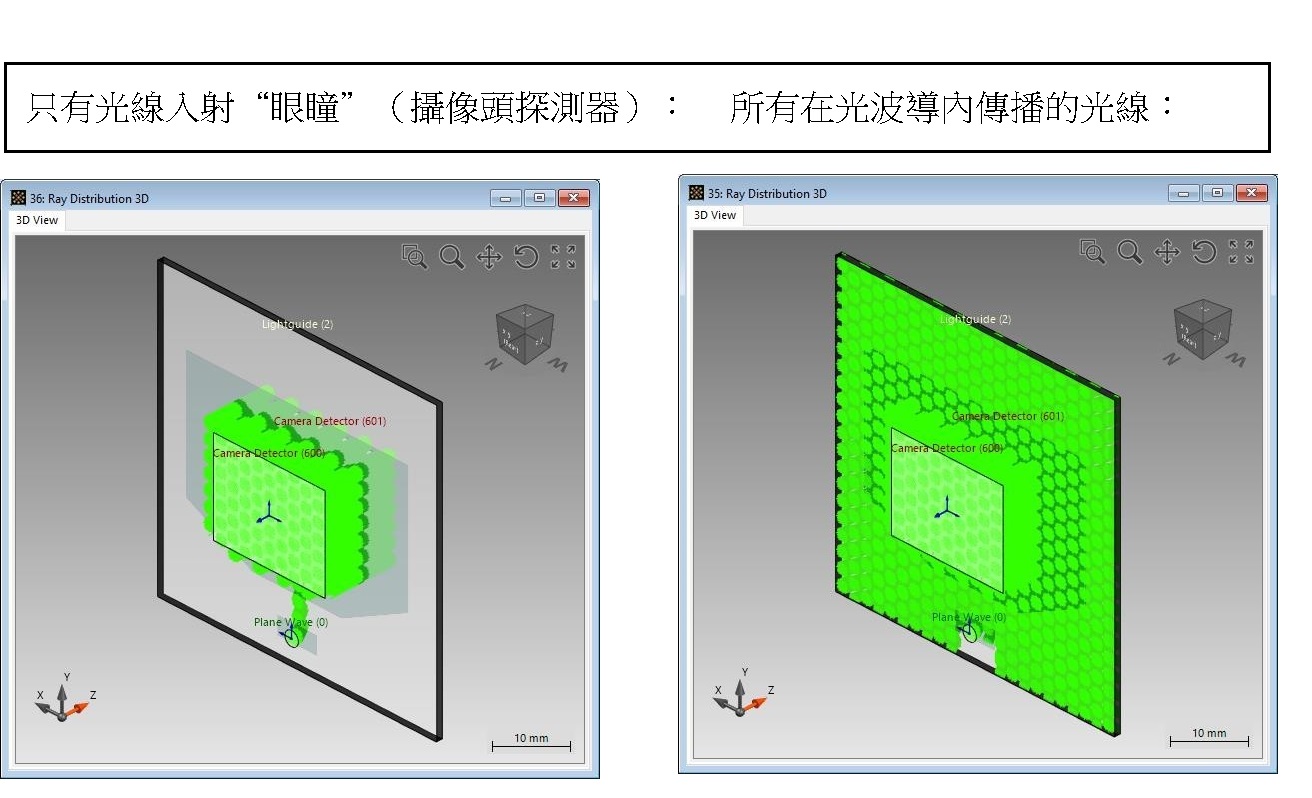

結果：系統中的光線

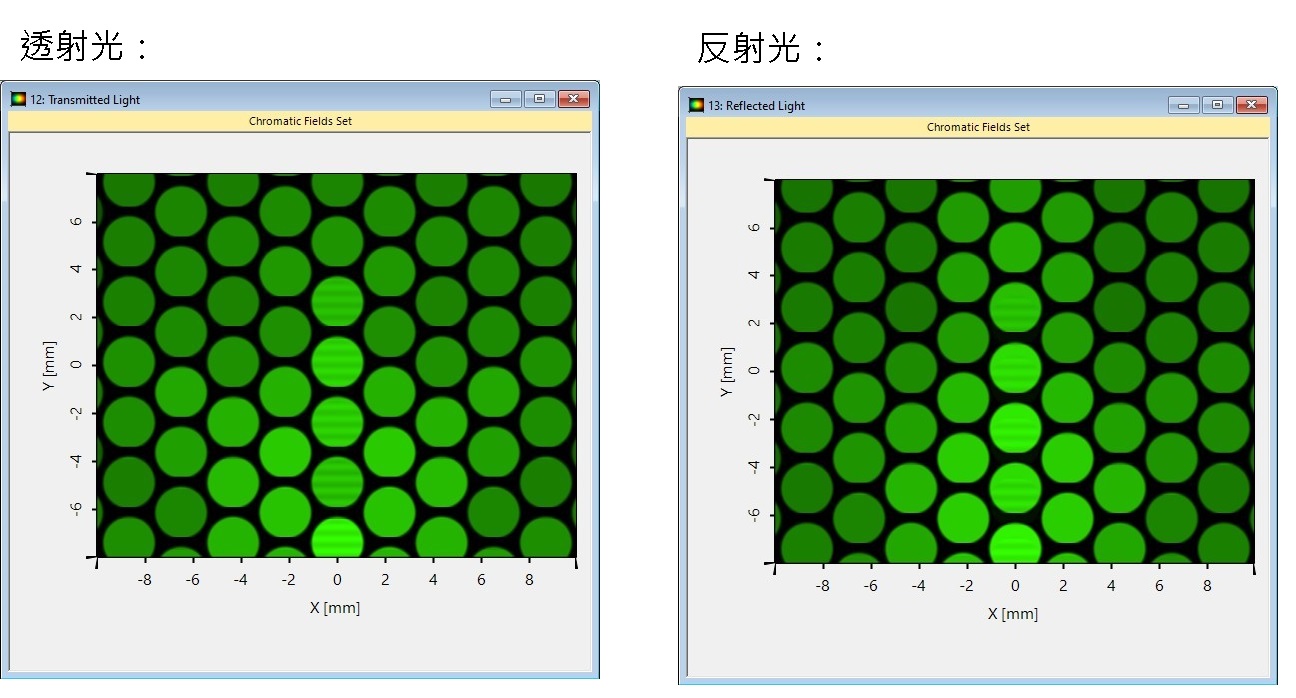

結果：

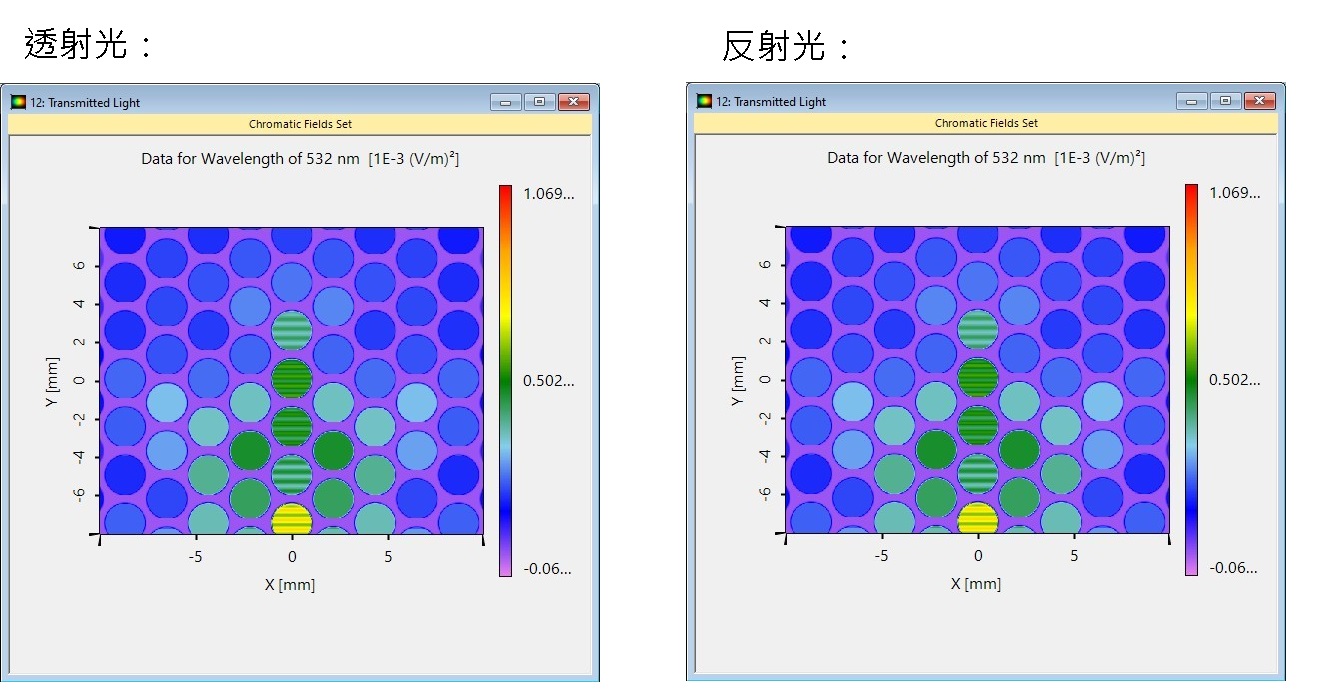

結果：場追跡
VirtualLab Fusion技術
|
|
|
|
|
