1 摘要
傅立葉顯微術廣泛應用於單分子成像、表面等離子體觀測、光子晶體成像等領域。它使直接觀察空間頻率分佈成為可能。在高NA傅立葉顯微鏡中，不同的效應(每個透鏡表面上角度相關的菲涅耳損耗、繞射等)會影響單個分子最終獲得的圖像品質。快速物理光學軟體VirtualLab Fusion可以使用其強大的場追跡引擎對整個系統進行建模，包括菲涅耳損耗和孔徑繞射效應。本文給出了一個案例，並將模擬結果與文獻中的實驗結果進行了比較。

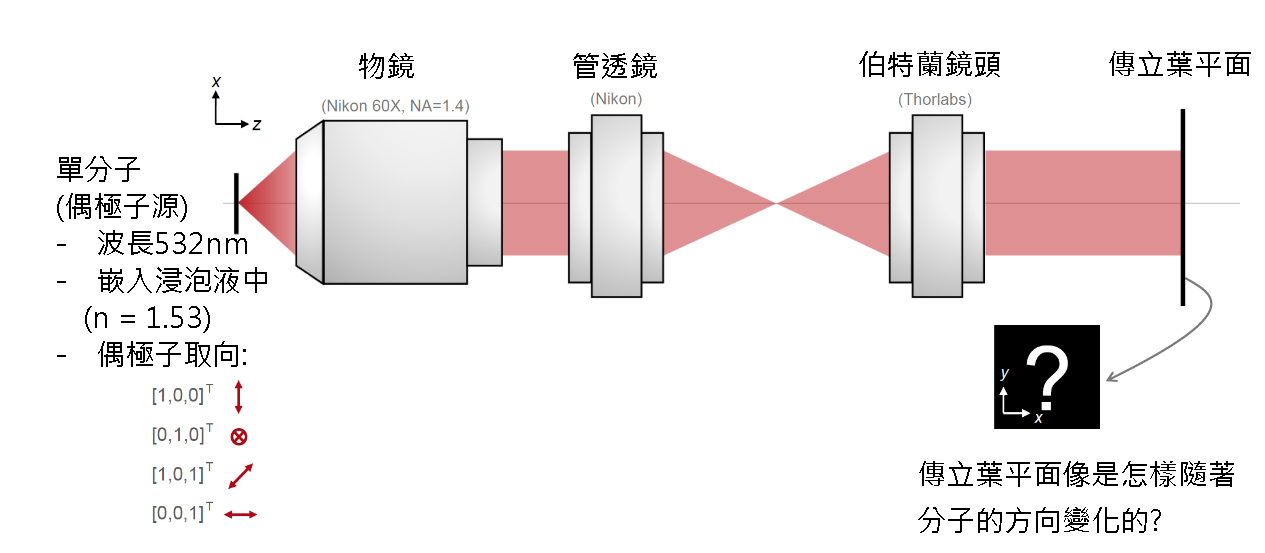

2. 建模任務
3. 系統構建模組:偶極子源
-

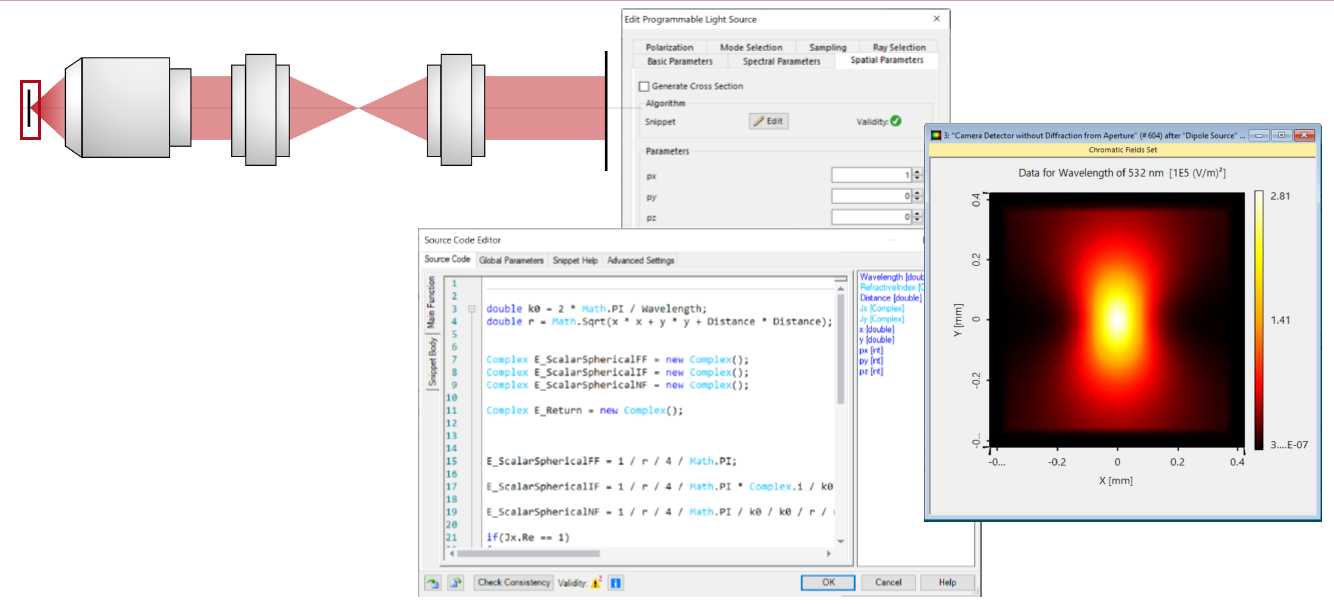

可程式設計光源允許指定任意橫向場分佈。 在我們的例子中，我們指定了偶極子產生的場。
-
偶極子源發射一個局部偏振場（意味著 Ex 和 Ey 分量的空間分佈在源平面根本不同，因此不能用單個函數來表示）。
-
為了準確地模擬偏振特性，我們採用了多光源，它允許我們為不同的分量定義不同的形貌。

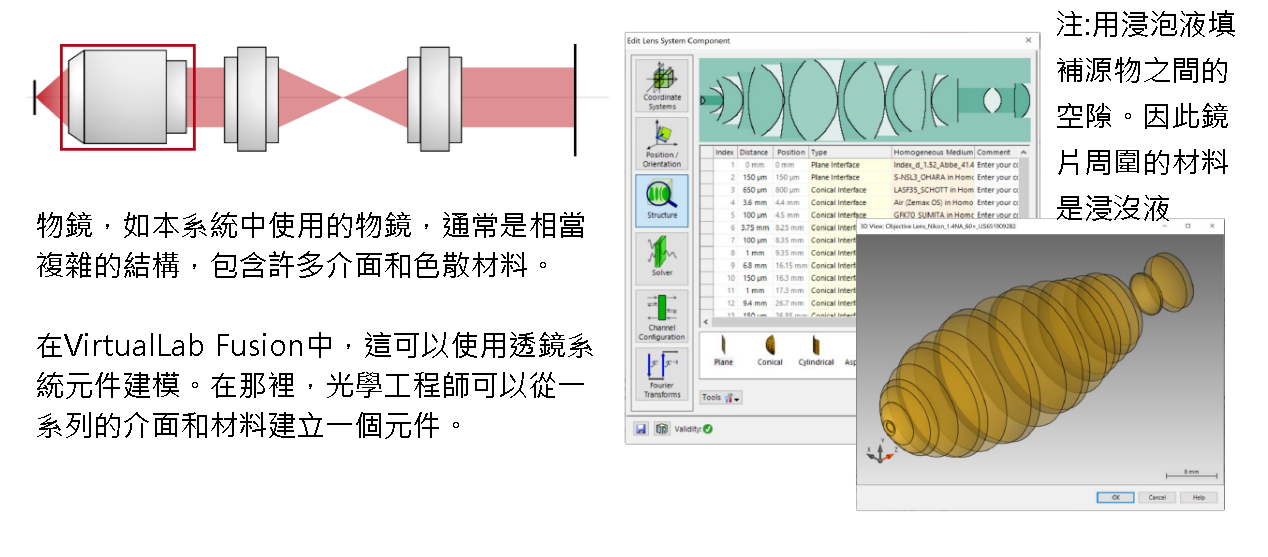

4.系統構建模組：物鏡

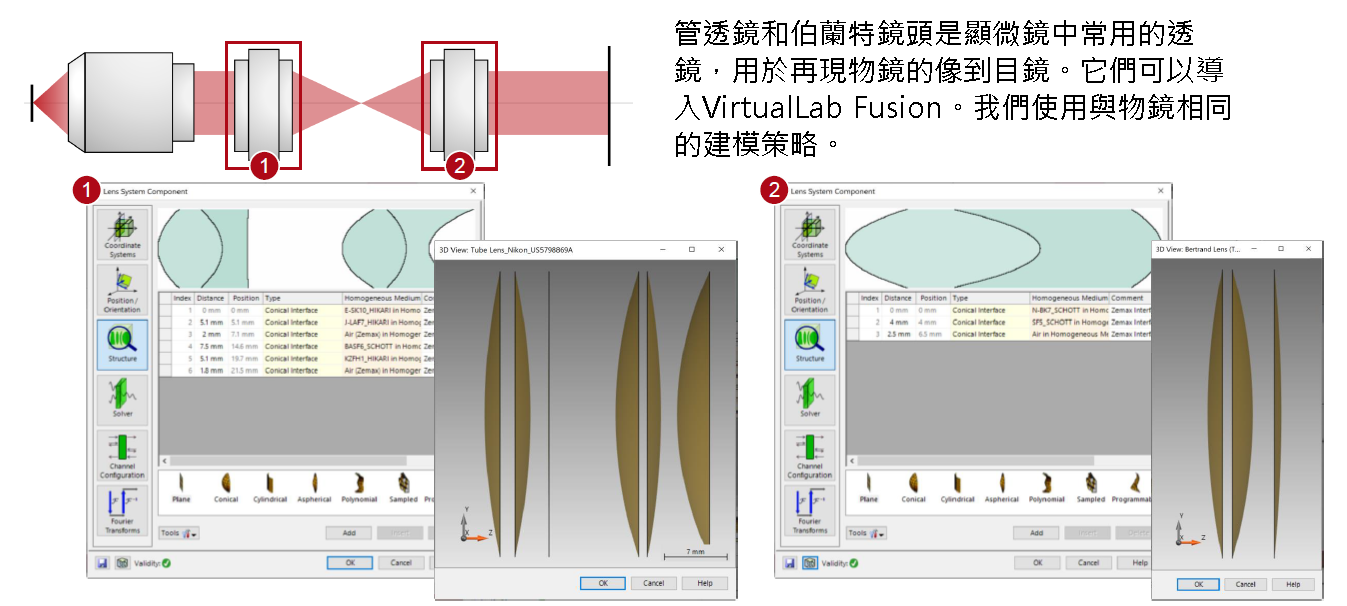

5. 系統構建模組：管透鏡 & 伯蘭特鏡頭

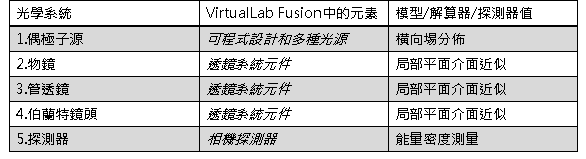

6. 建模總結

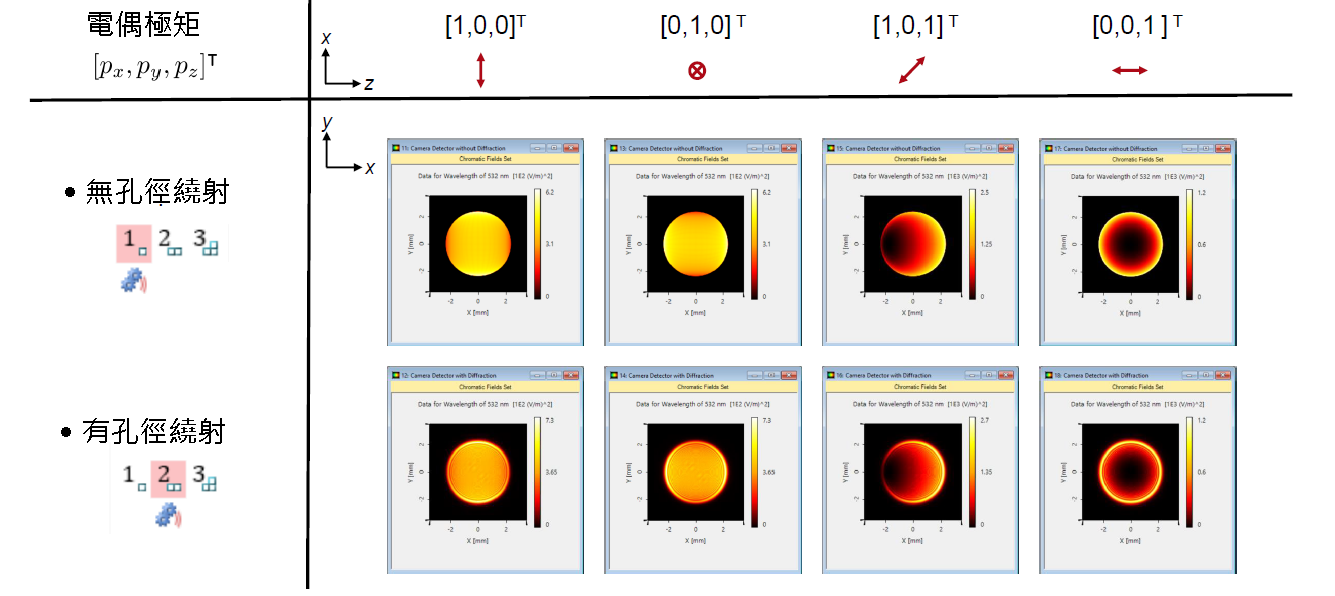

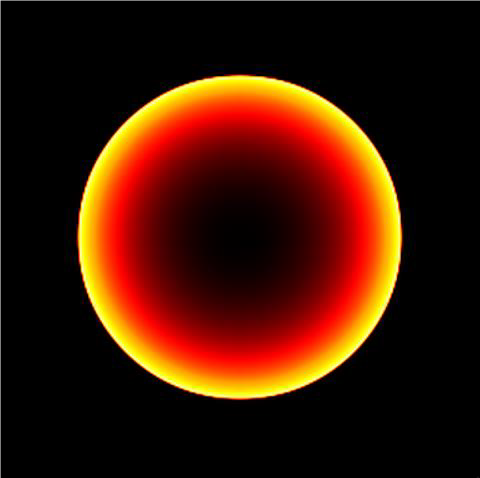

7. 傅立葉平面上的圖像
8. 方向[0,1,0]的模擬對比

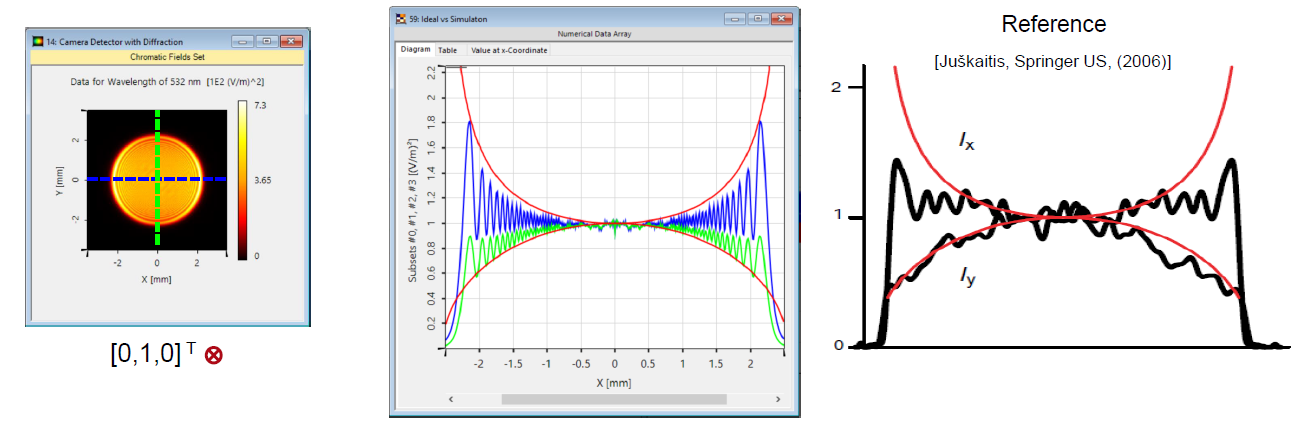

為了進一步研究物理效應，我們採用偶極取向[0,1,0]，並將得到的結果與實驗測量結果進行了比較[Juškaitis，施普林格US，(2006)]。藍色和綠色曲線取自模擬結果對應的一維截面。理想情況(忽略繞射)的截面參考用紅色表示。參考曲線資料通過參考文獻中給出的公式進行解析計算，最後導入VirtualLab Fusion。

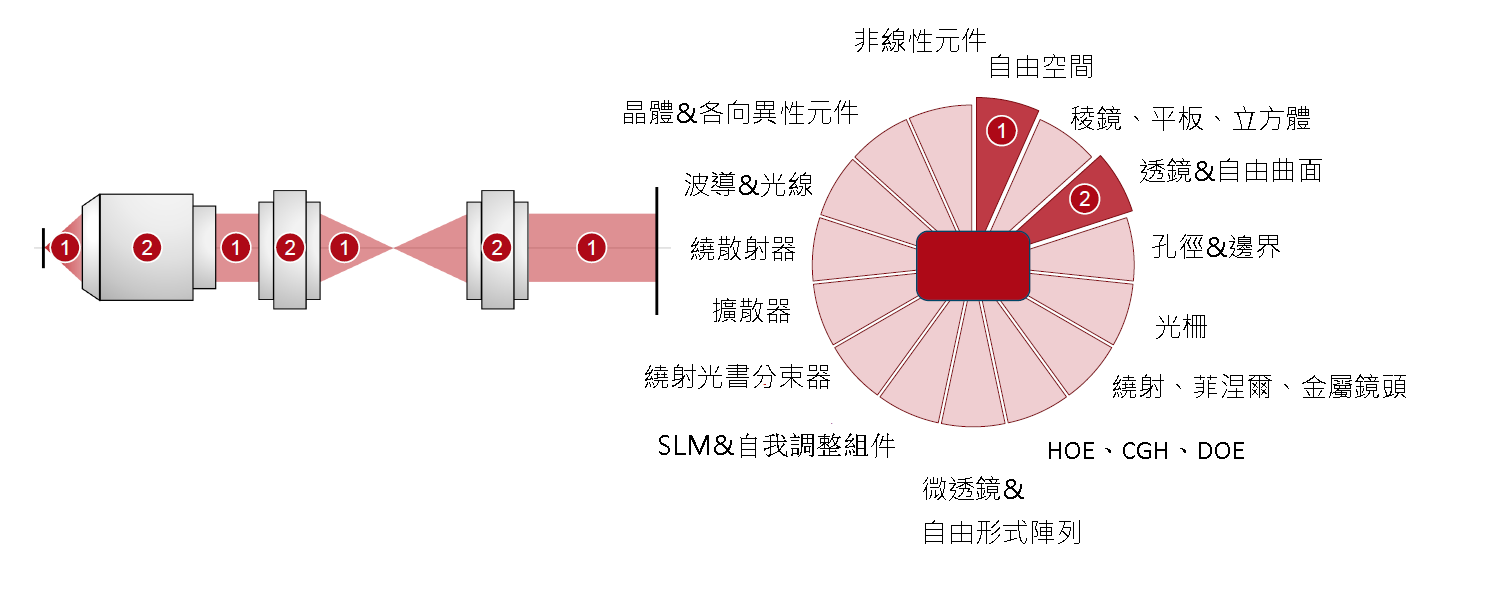

9.VirtualLab Fusion技術
