系統建模分析器

時間:2022-06-08 11:36來源:未知作者: infotek點擊:次列印

摘要

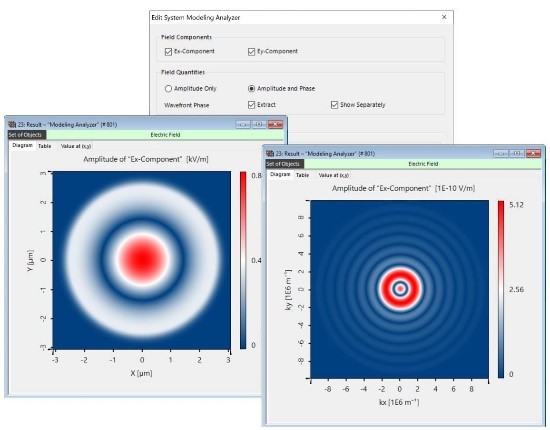

在物理光學中，傅立葉變換是光在複雜光學系統中傳播所需的最基本的工具之一。這些操作允許我們在表示光場的不同域(如空間域和頻域)之間切換，並促進各種光學元件特定求解器的高效應用。這些求解器中的大多數通常在特定的域中工作，這意味著域之間的不斷往返對於精確和快速的模擬是必不可少的。為了向光學工程師提供光場在系統中傳播時的不同階段的全面概述，VirtualLab Fusion配備了一個強大的工具，系統建模分析器。本文檔介紹該工具的使用方法。

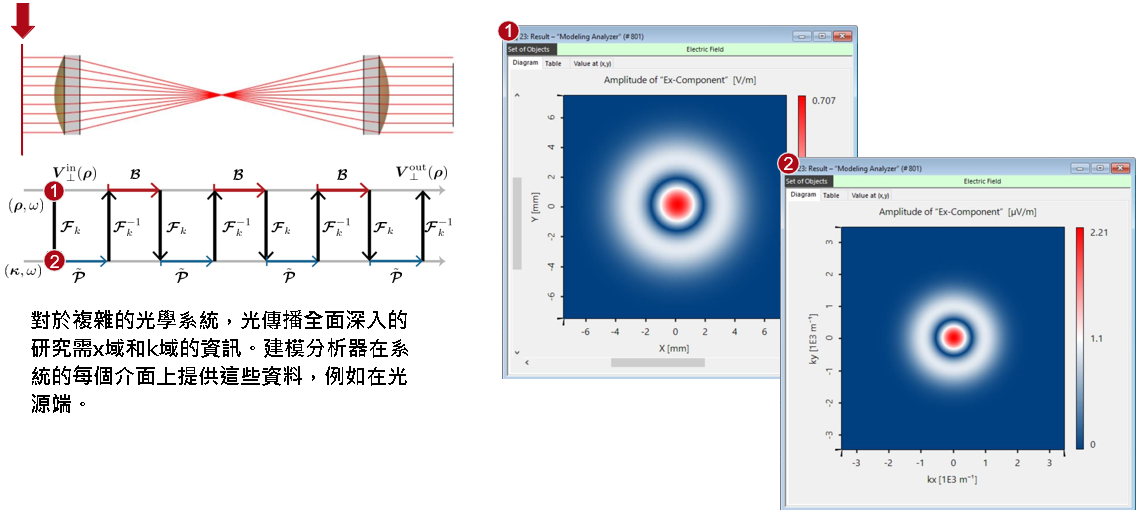

系統建模分析器

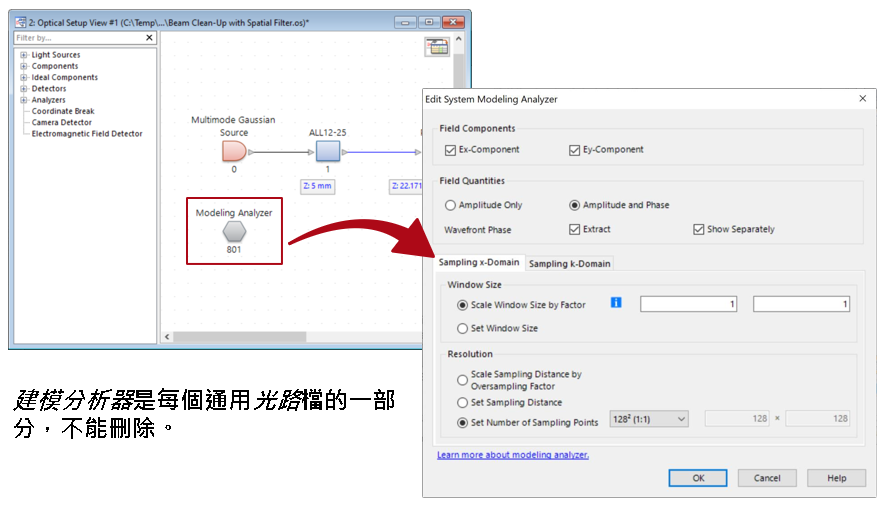

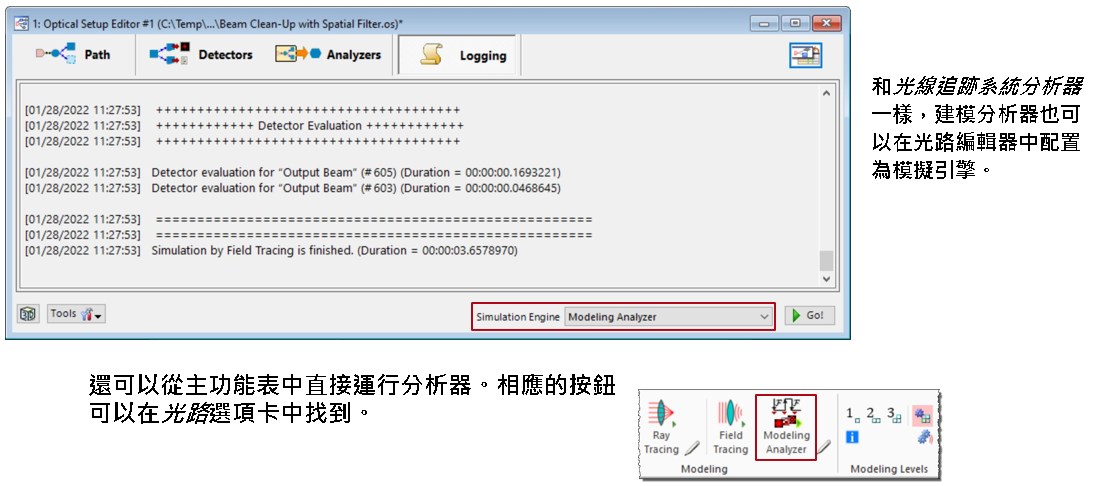

如何運行建模分析器

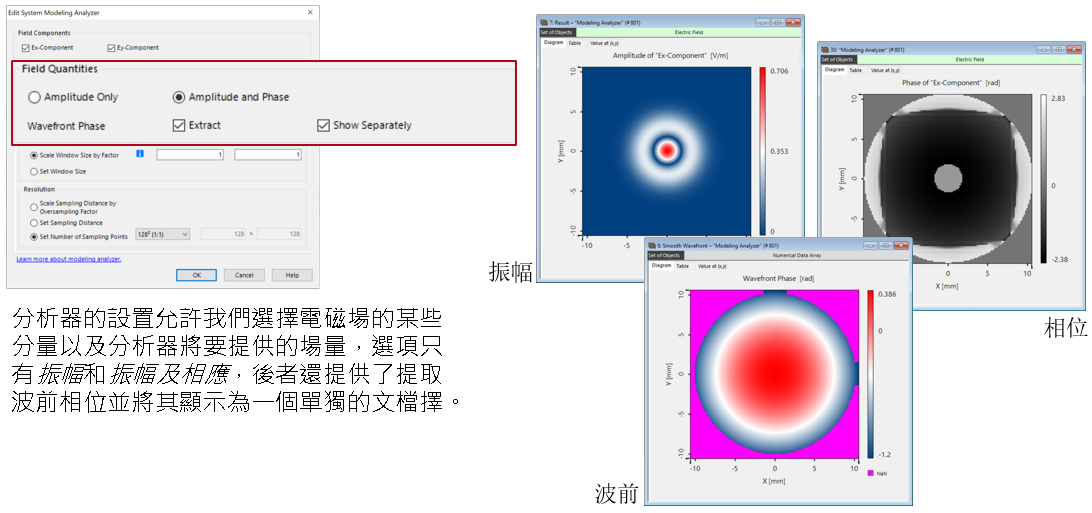

系統建模分析器

例1：光束清理濾波器

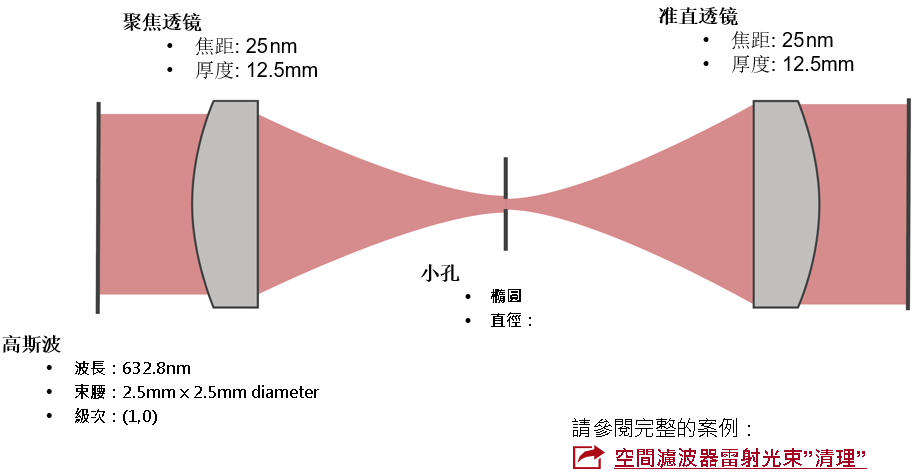

示例 – 光束清理濾波器

光束清理濾波器 – 光源

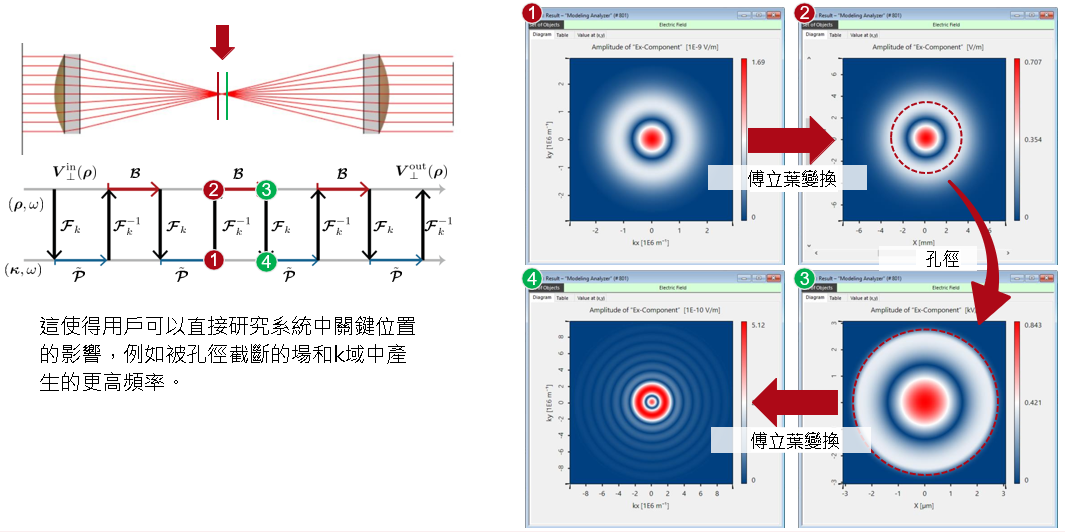

光束清理濾波器 – 孔徑

光束清理濾波器 – 探測器

例2：反射光柵

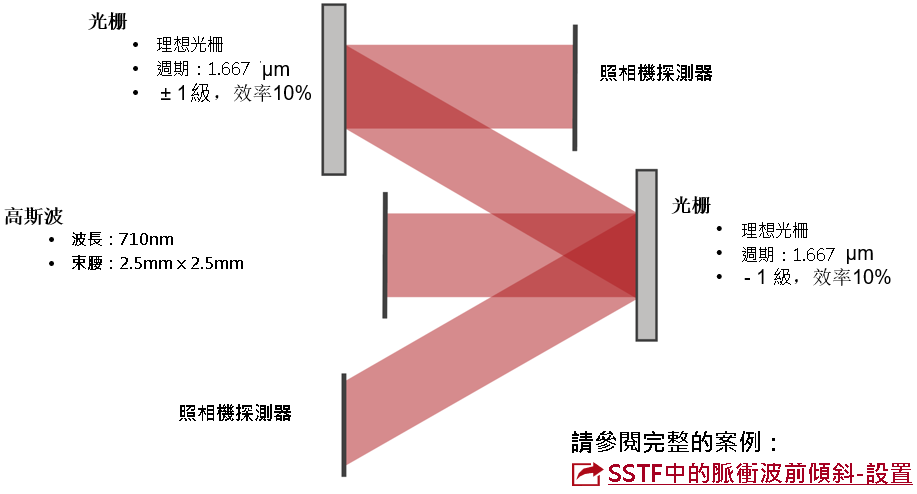

反射光柵對 – 系統設置

反射光柵對 – 光源

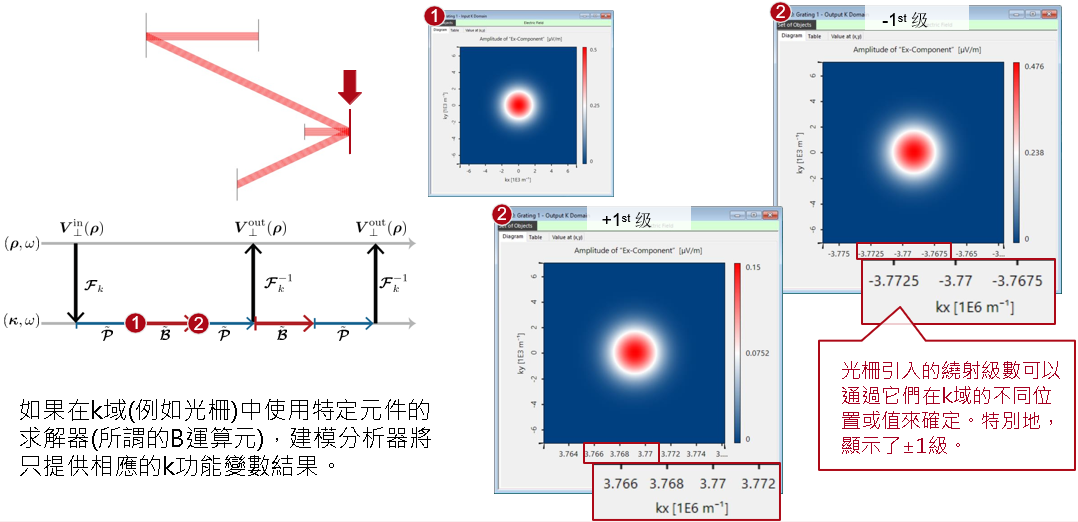

反射光柵對 – 光柵

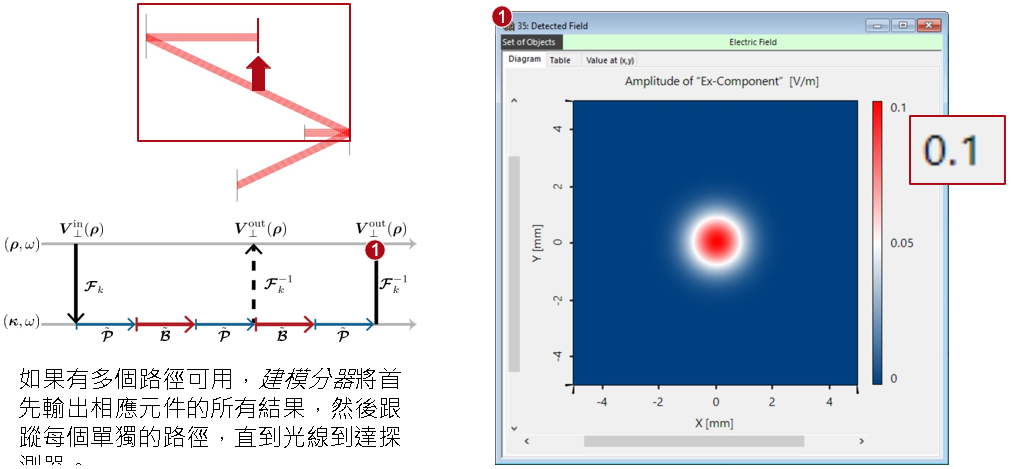

反射光柵對 – 上臂

反射光柵對 – 下臂

延伸閱讀

- SSTF中的脈衝波前傾斜 - 設置
- 空間濾波器雷射光束“清理”
- 自由空間傳播運算元中傅立葉變換技術的自動選擇
