準確有效地模擬電磁場在自由空間中的傳播對於物理光學建模和設計至關重要。為此，VirtualLab Fusion的建模引擎使用基於空間-頻域（k域）分析的統一自由空間傳播概念。結合不同的傅立葉變換技術，它為自由空間傳播的不同情況提供了數值有效的解決方案。根據具體情況自動選擇合適的傅立葉變換演算法。

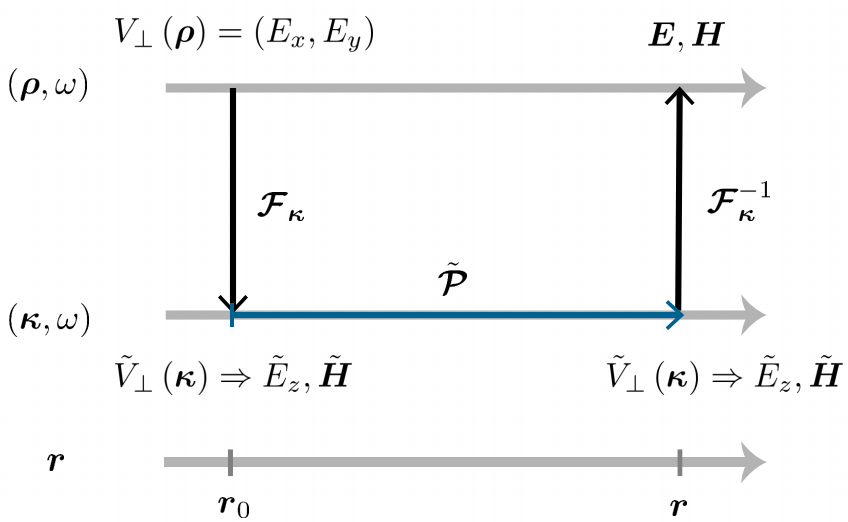

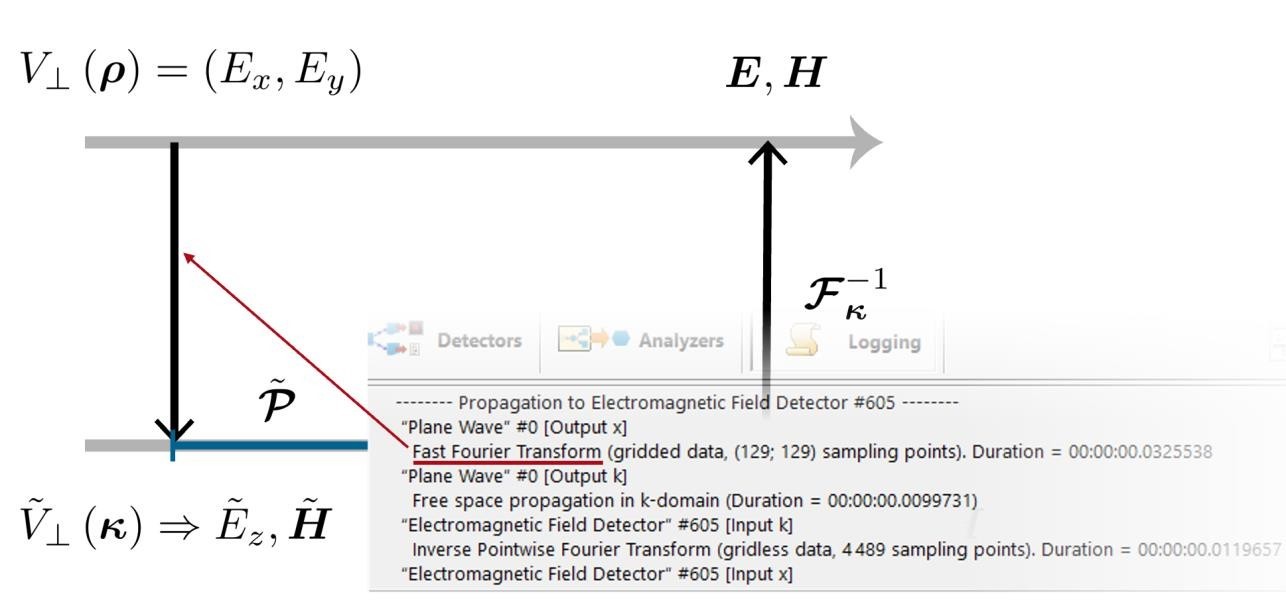

自由空間傳播運算元的概念

•k域中的統一傳播運算元
•適用於任意方向的平面
•通過傅立葉變換在兩個域之間切換

References
-F. Wyrowski, “Unification of the geometric and diffractive theories of electromagnetic fields” Proc. DGaO, (2017)
-Z. Wang et al., „Application of the semi- analytical Fourier transform to electromagnetic modeling,“ Opt.Express 27, 15335-15350 (2019)

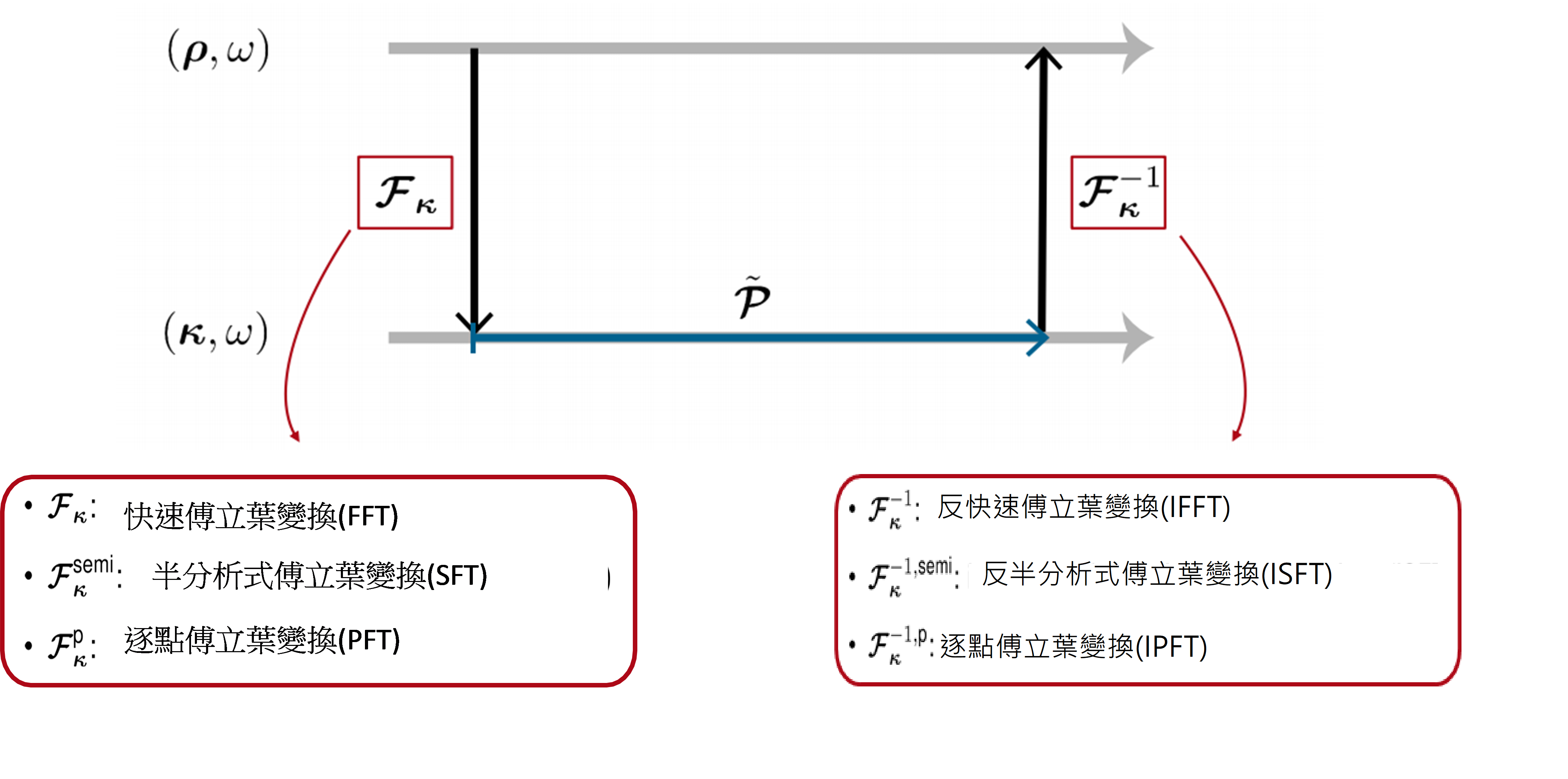

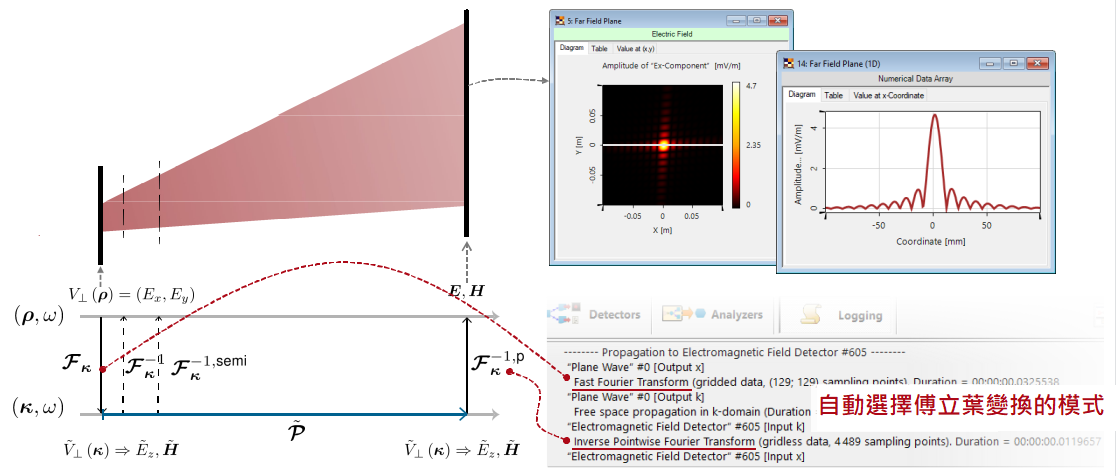

VirtualLab Fusion中可用的傅立葉變換技術

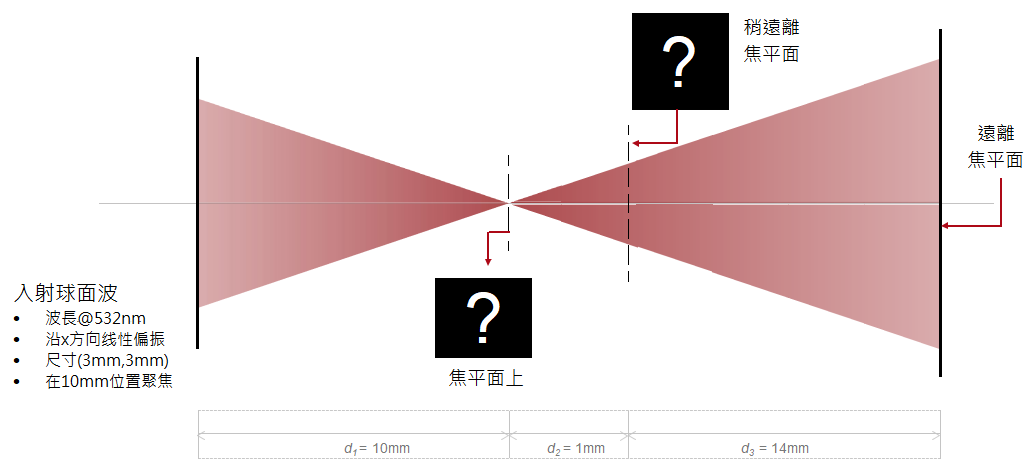

示例1：球面波的傳播

建模任務

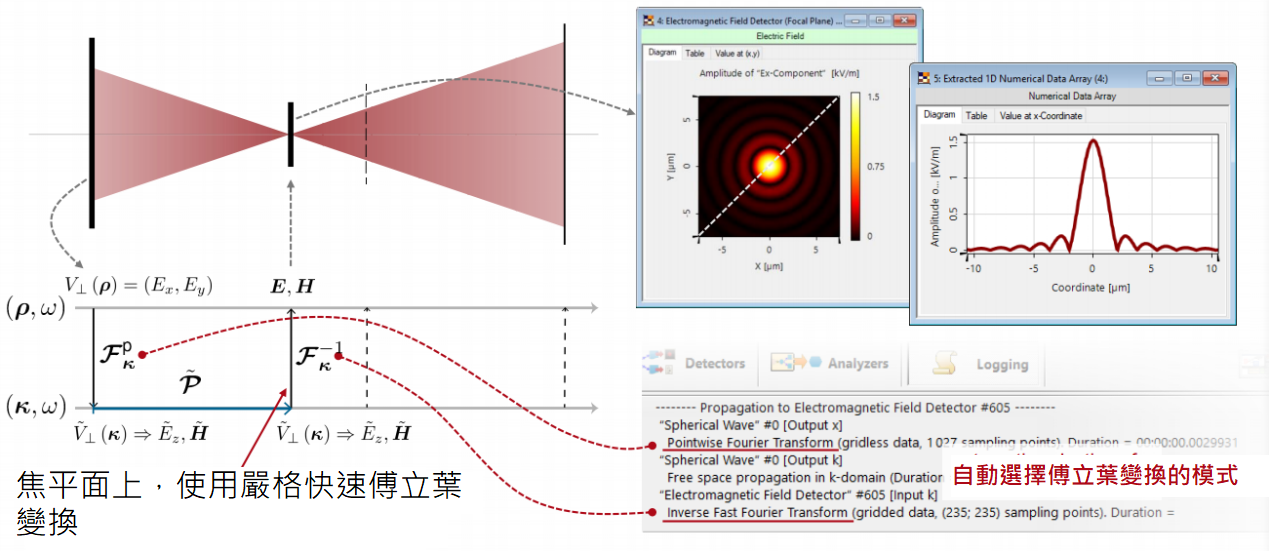

焦平面上的模擬結果

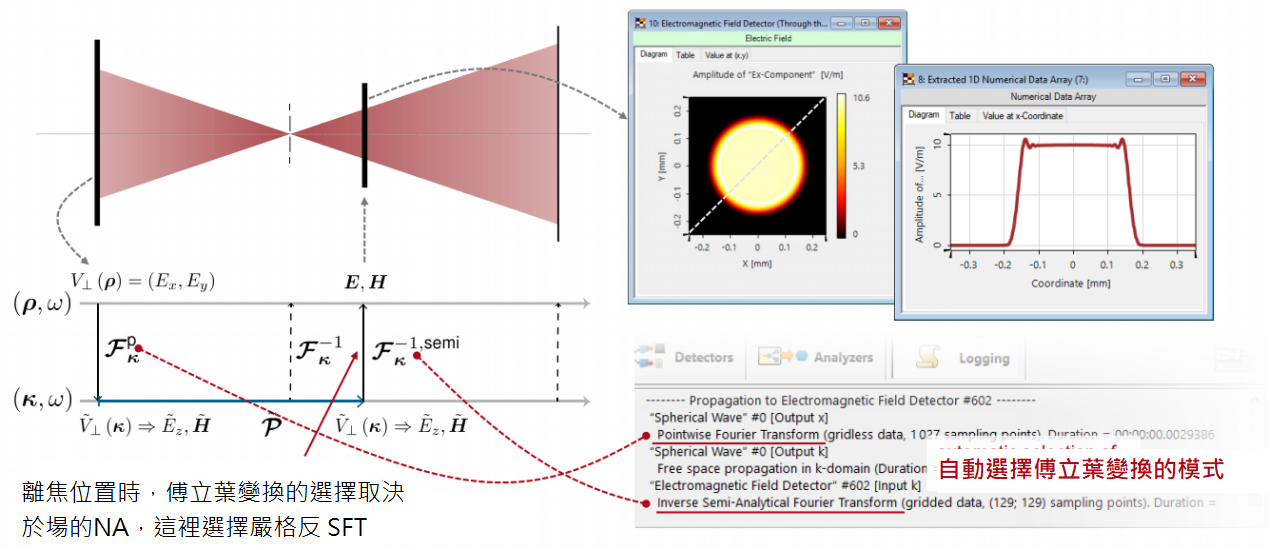

稍遠離焦平面上的模擬結果

1647828040(1)

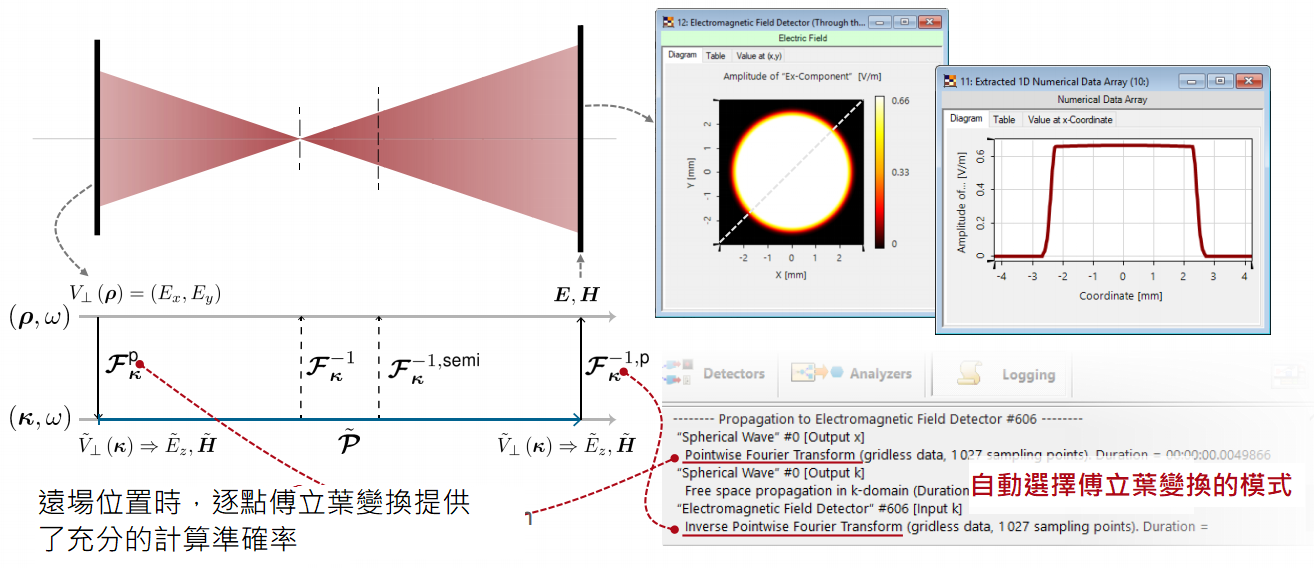

遠離焦平面上的模擬結果

1647828225(1)

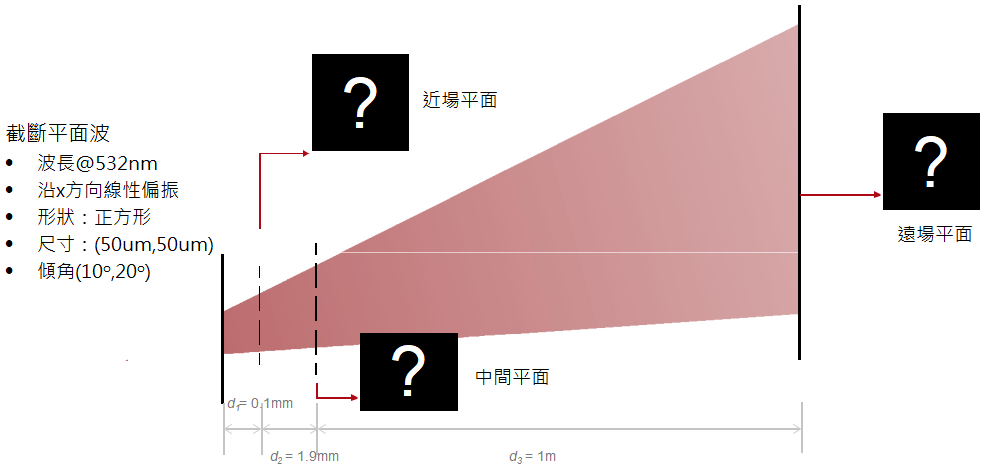

例2：截斷平面波的傳播

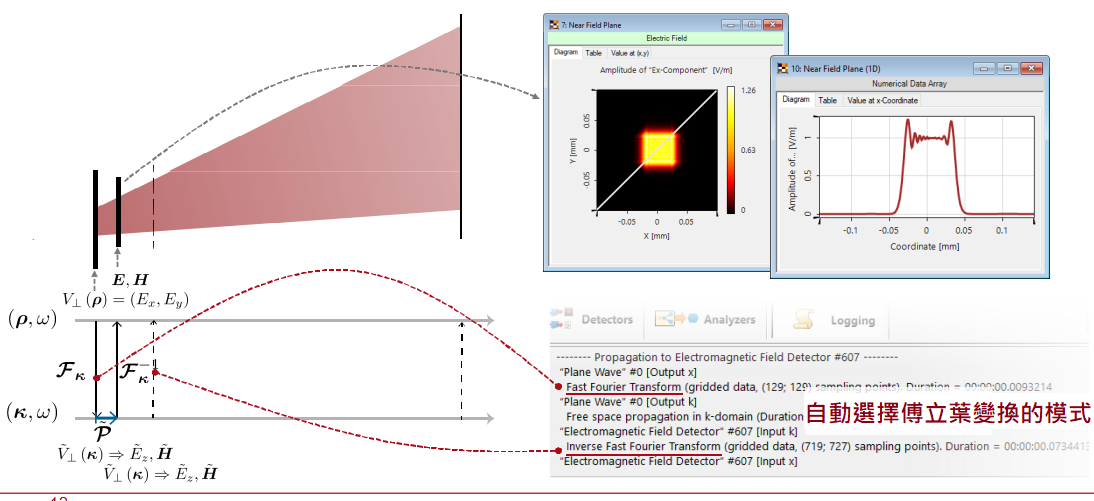

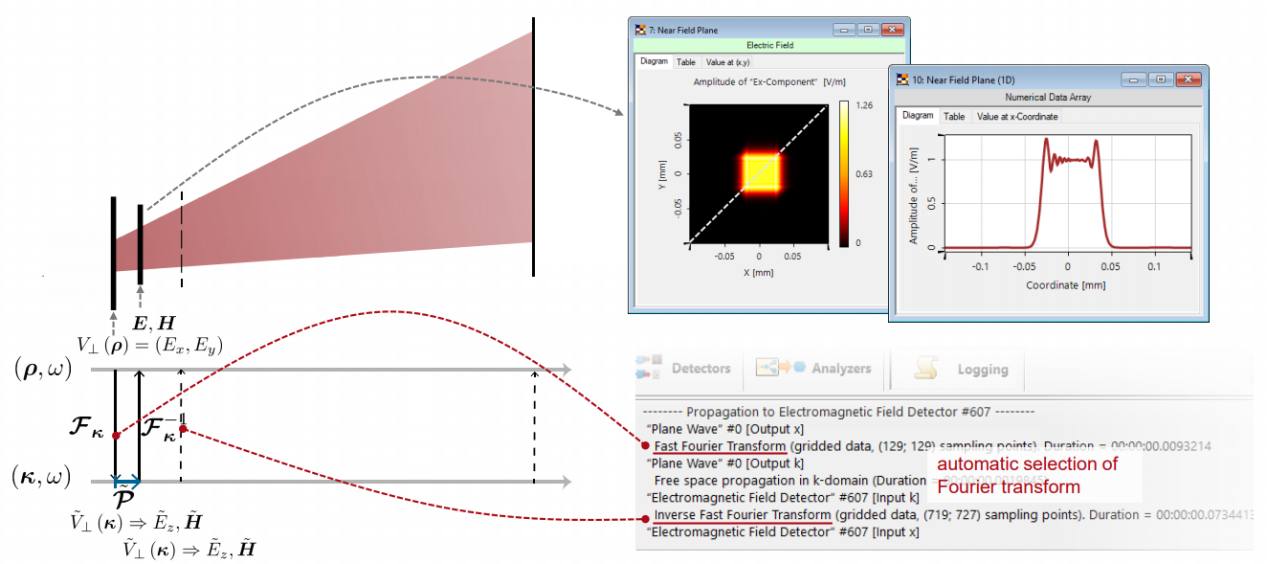

近場平面的模擬結果

中間平面的模擬結果

遠離焦平面的模擬結果

1647828990(1)

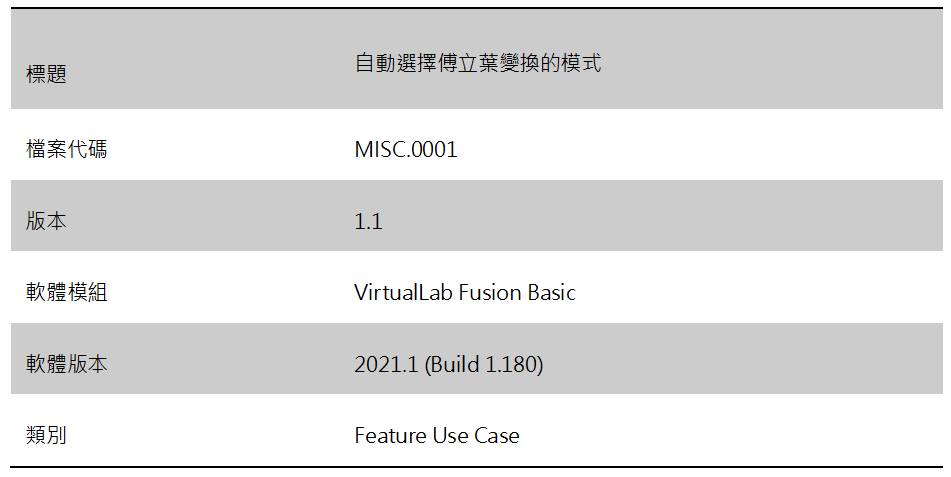

文檔信息
