高效偏振無關傳輸光柵的分析與設計

時間:2022-07-04 11:59來源:未知作者: infotek點擊:次列印

摘要

眾所周知，光柵，尤其是那些特徵尺寸與波長相當的光柵，具有偏振相關的光學特性。這使得為任意偏振設計具有高繞射效率的光柵變得困難。根據文獻[T.Clausnitzer等人，Proc.SPIE 5252，174-182（2003）]中報導的概念，我們展示了如何嚴格分析光柵的偏振相關特性，以及如何使用參數優化設計具有高繞射效率的偏振無關光柵。

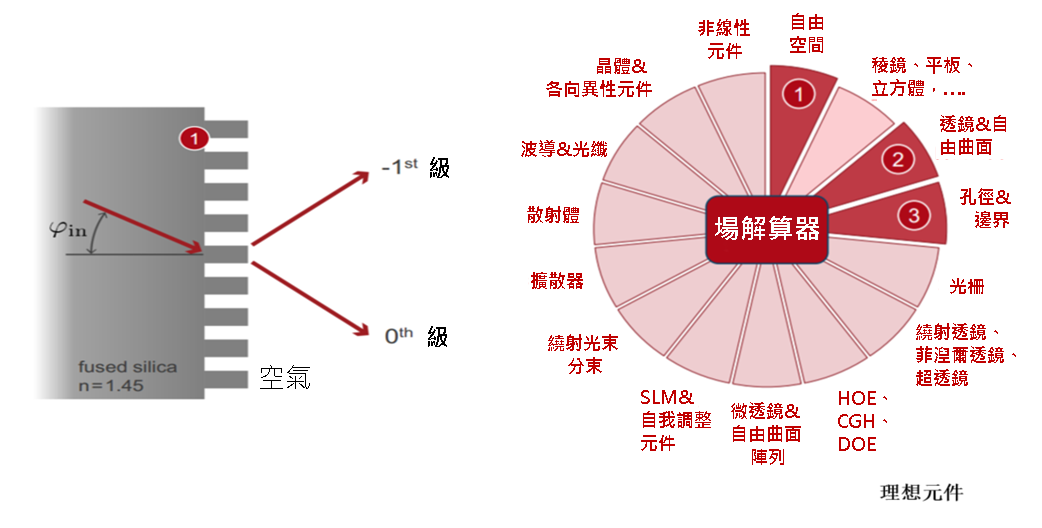

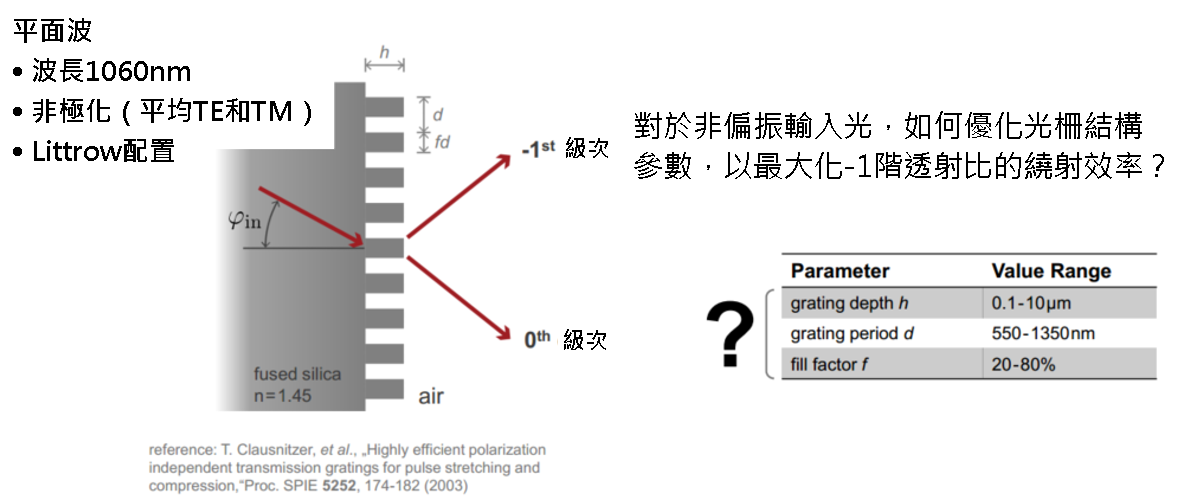

設計任務.

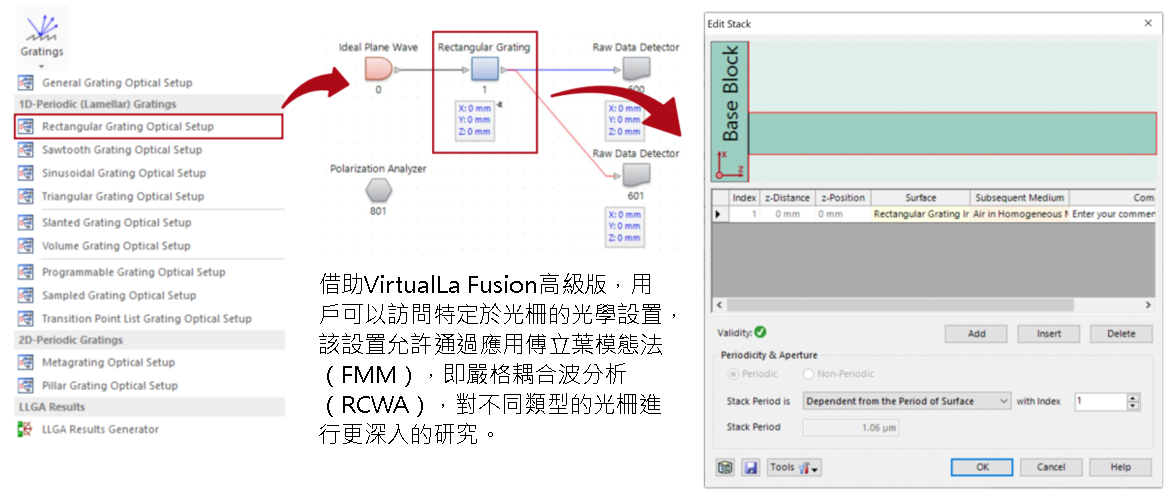

光柵光學裝置

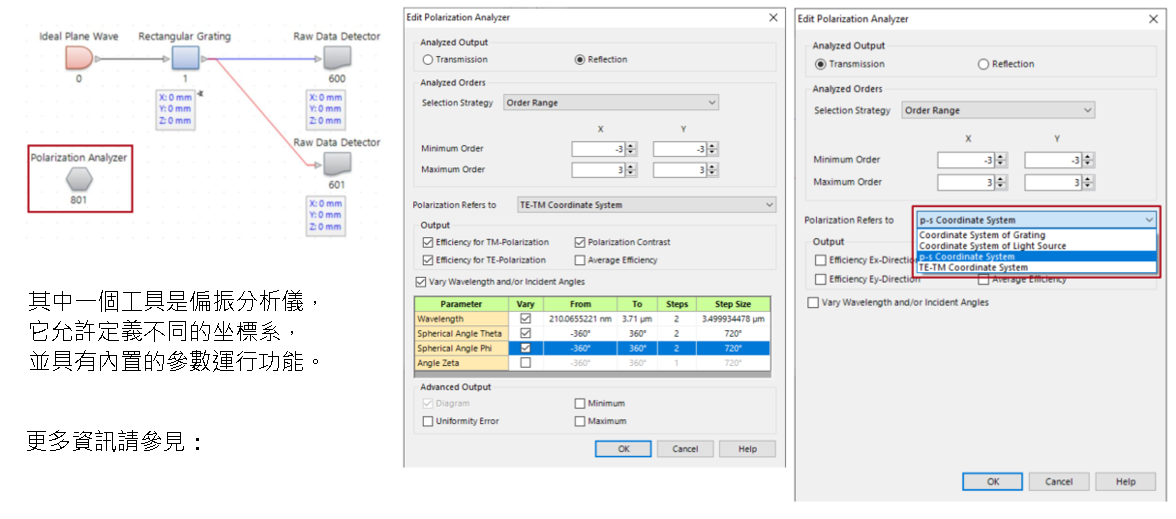

偏振分析器

徧振分析器

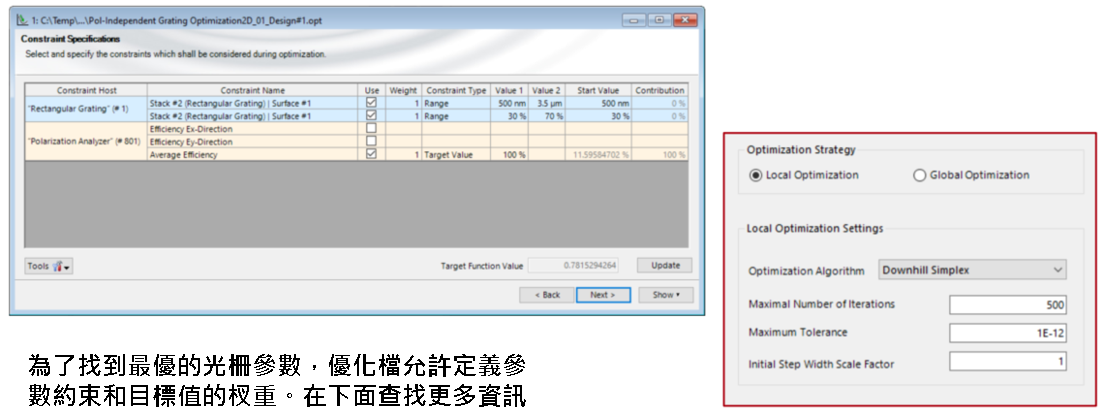

優化

參數優化文檔簡介

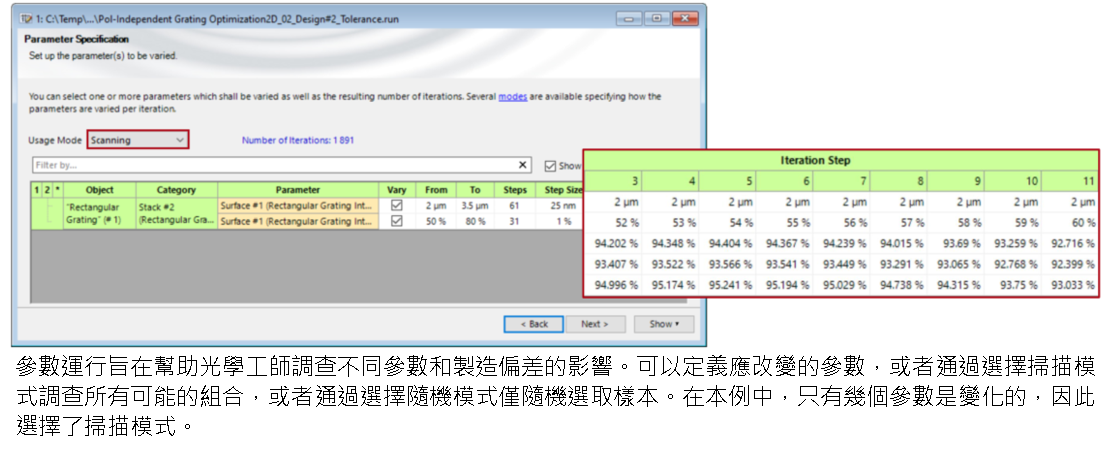

參數運行

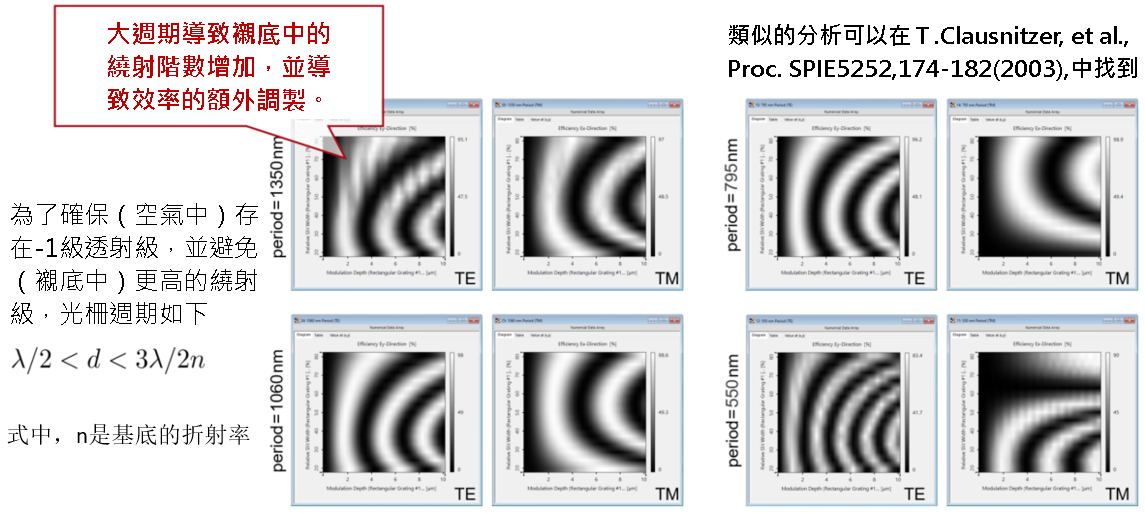

關於光柵週期選擇的考慮

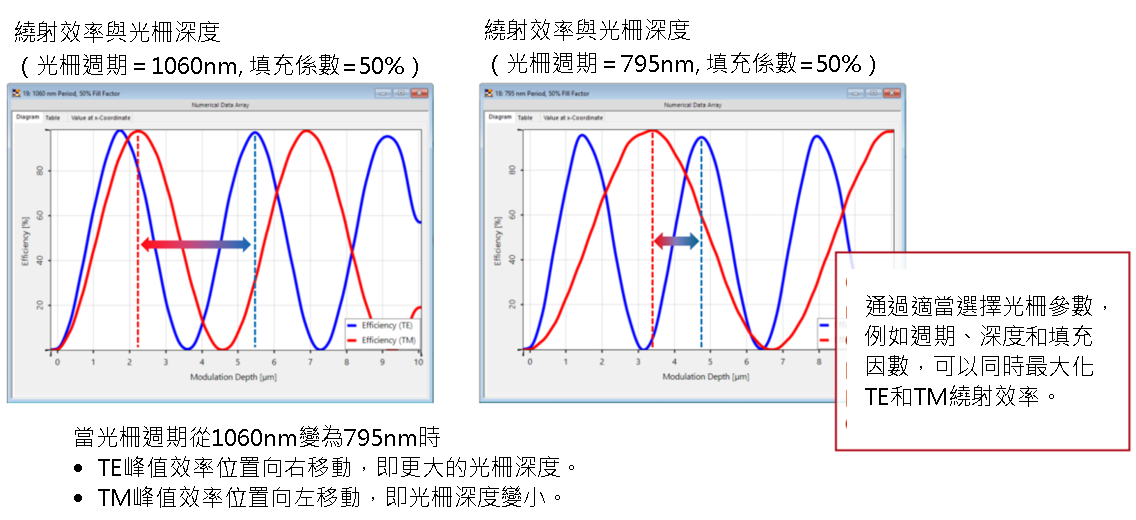

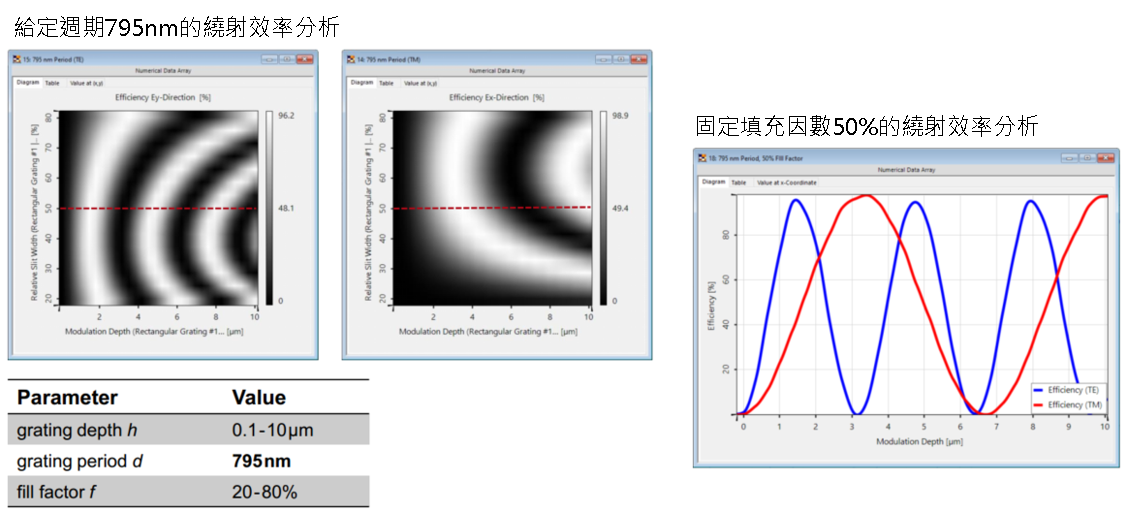

偏振相關繞射特性

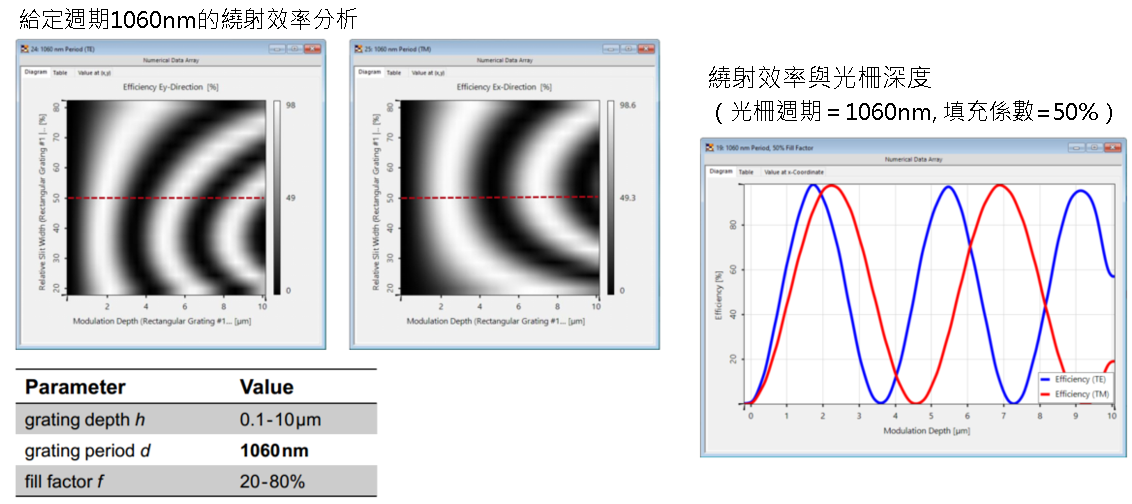

偏振相關繞射特性

偏振相關繞射特性

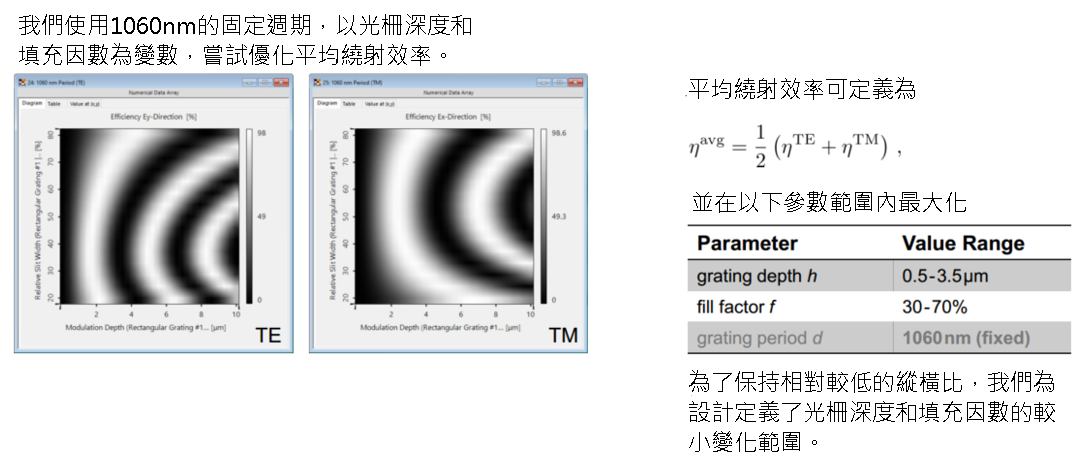

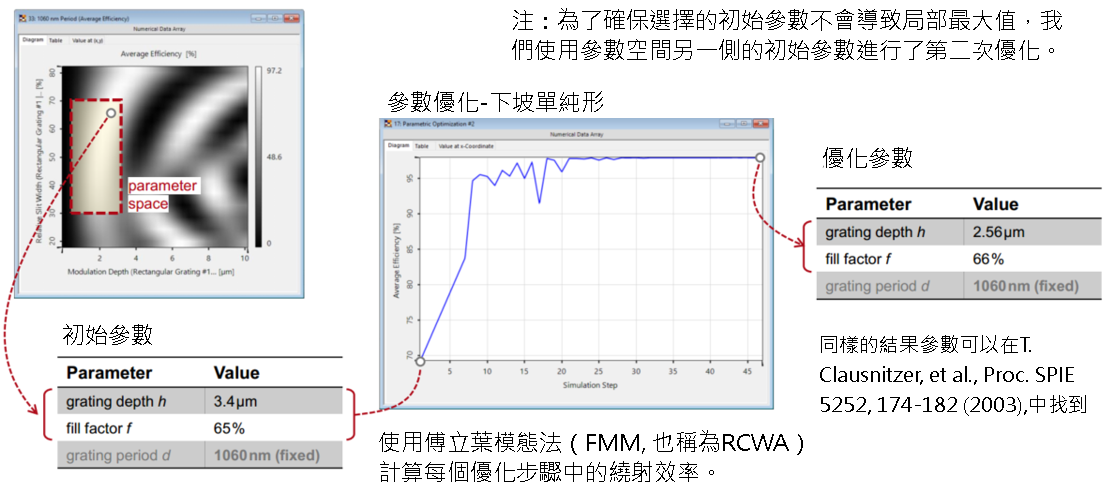

固定週期二維參數優化

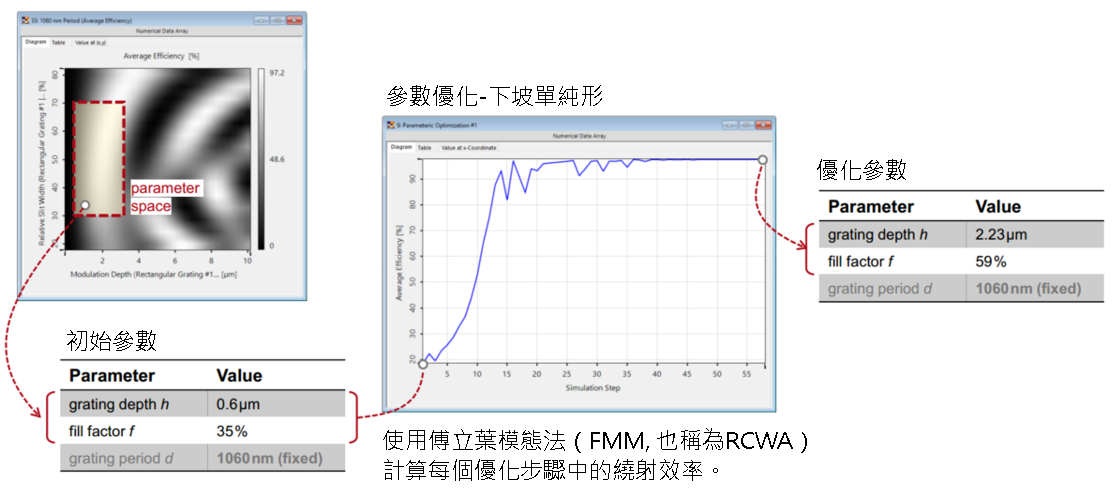

二維參數優化——設計#1

二維參數優化——設計#2

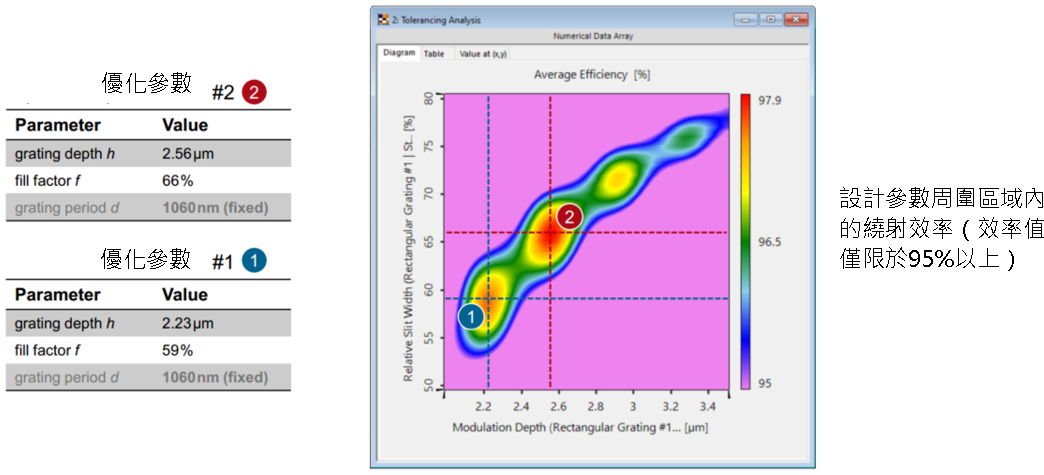

製造公差分析

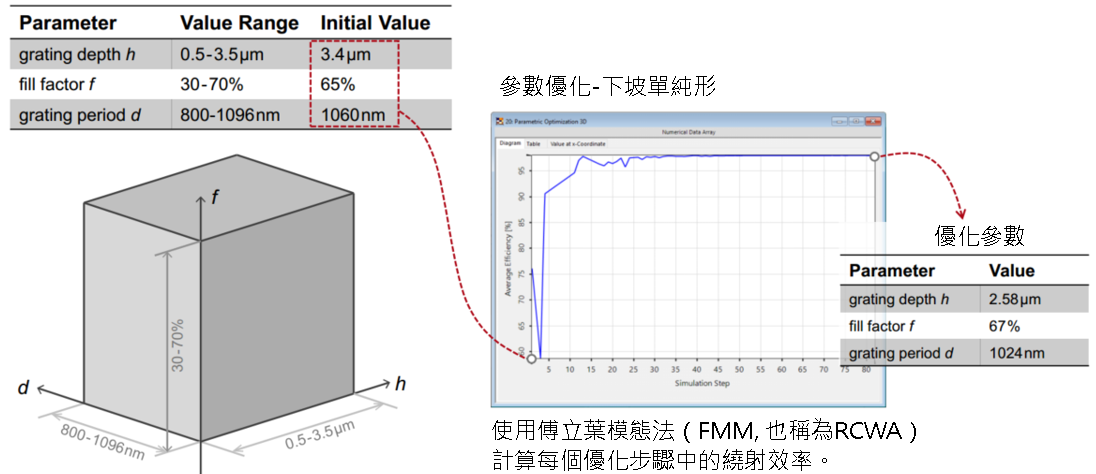

變光柵週期三維參數優化

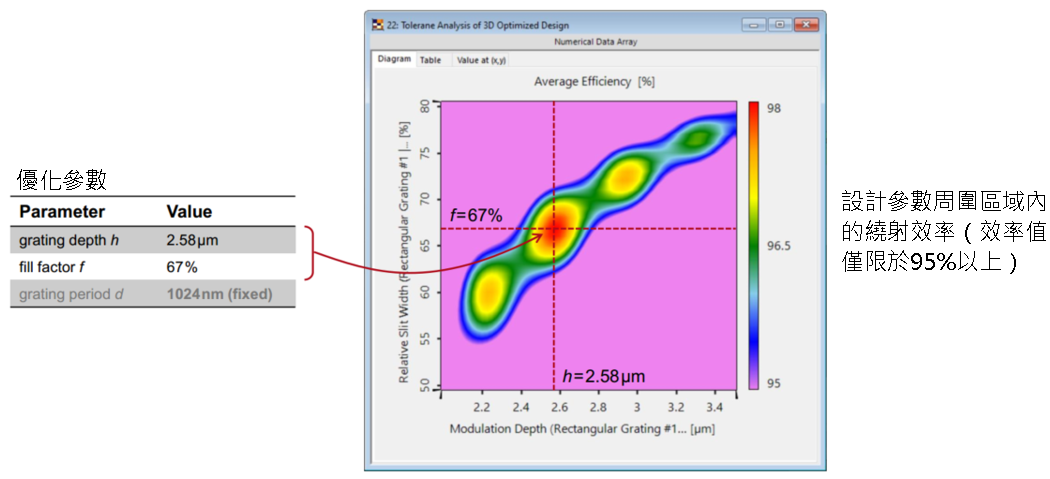

製造公差分析

VirtualLab Fusion 技術

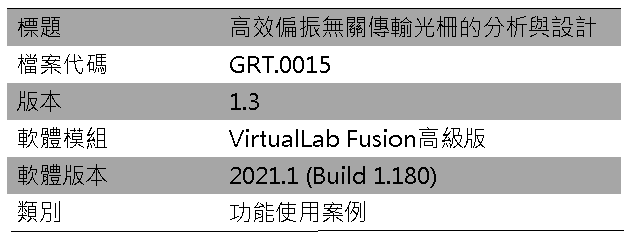

檔案資訊

延伸閱覽

-超稀疏介質奈米線柵偏振器

-奈米柱超表面構建塊的嚴格分析

-傾斜光柵的參數優化及公差分析

-偏振分析器

-利用介面配置光柵結構
