雙軸晶體中的錐形折射
時間:2022-07-19 16:09來源:未知作者: infotek點擊:次列印
摘要



       當圓偏振光沿著雙軸晶體的一個光軸傳播時，透射光場形成一個錐體，這種現象被稱為錐形折射。基於這種效應已經發展了一些應用，如產生貝塞爾光束和光鑷。利用VirtualLab Fusion中的快速物理光學模擬技術，演示了KGd晶體中的錐形折射。

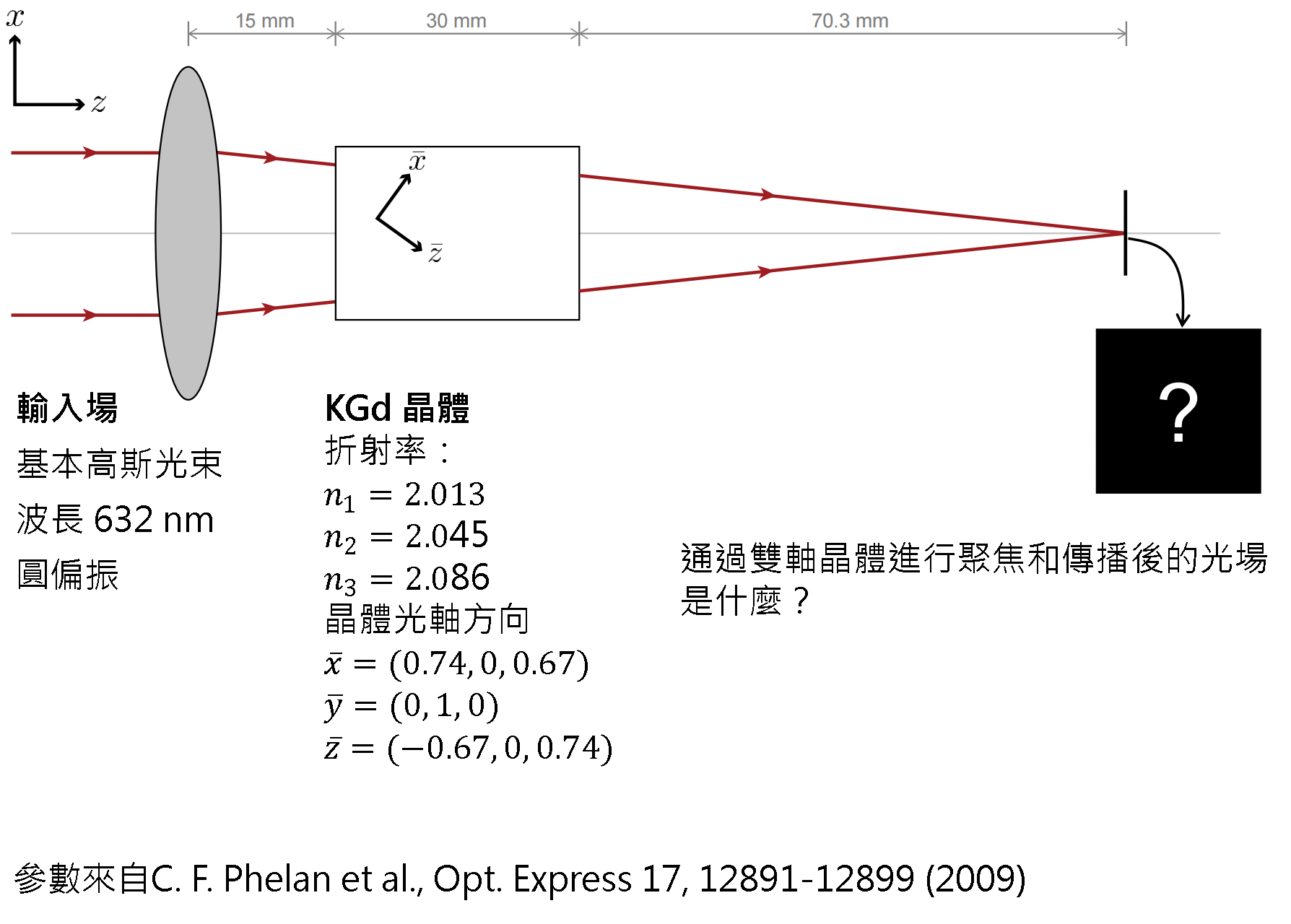

建模任務

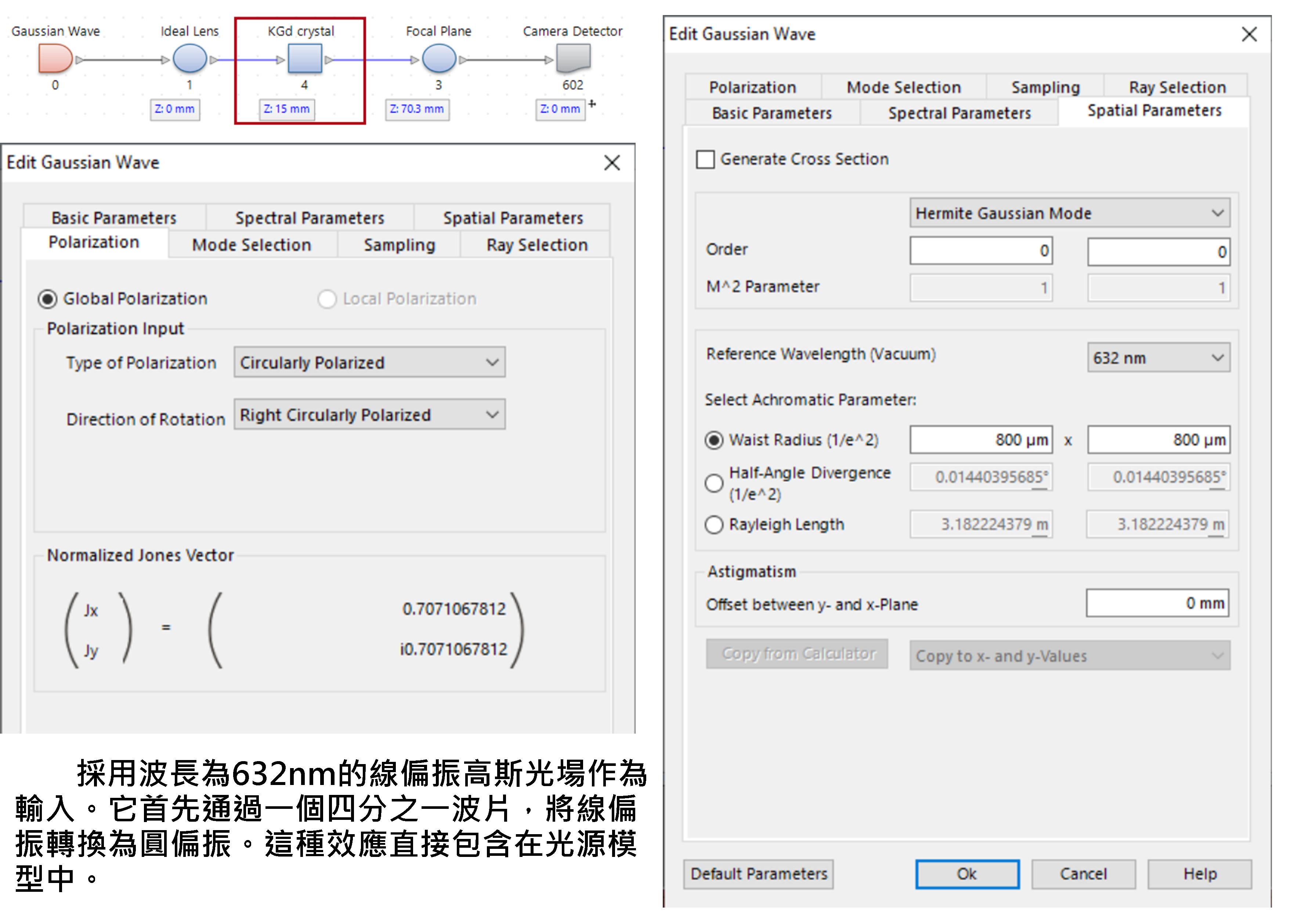

系統建立模組-光源

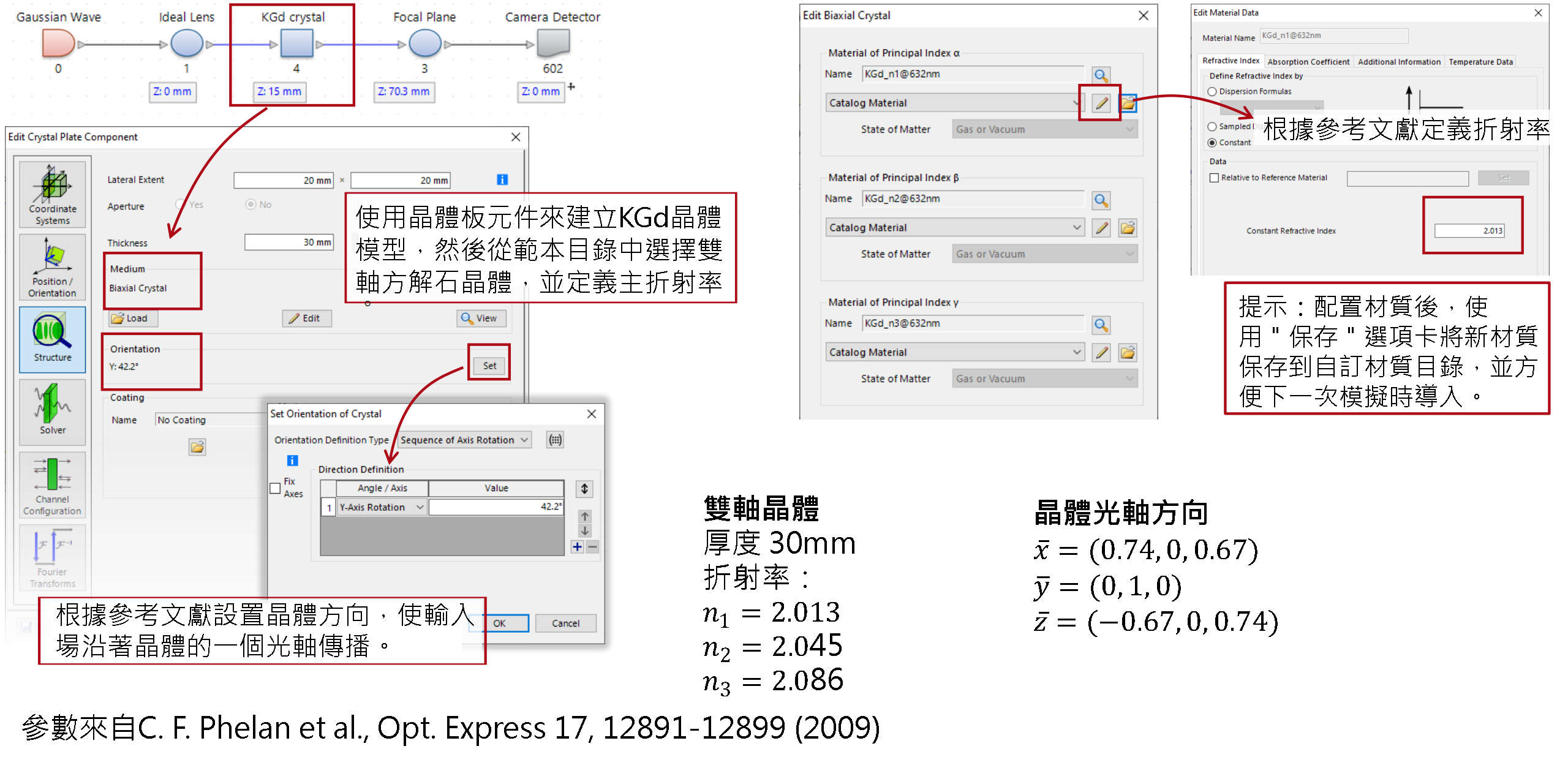

系統建立模組-雙軸KGd晶體

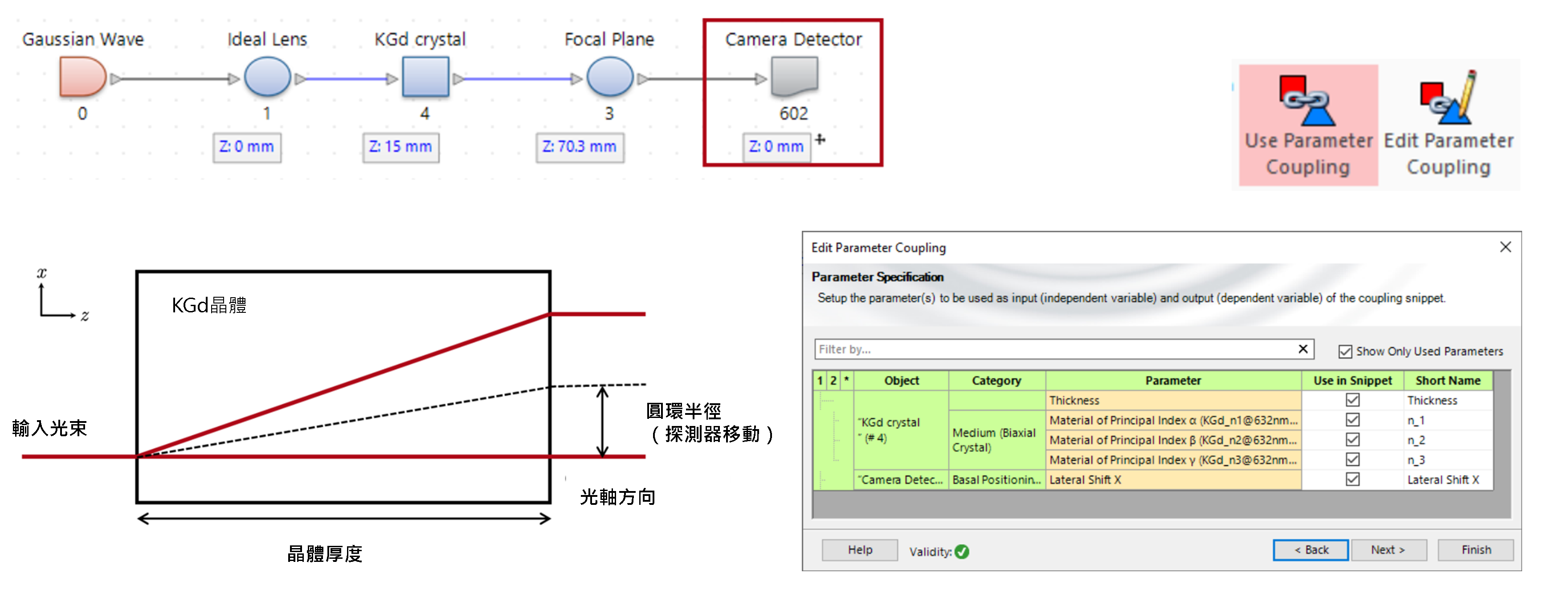

系統建立模組-自動探測器定位








       在錐形折射中，在輸出處發生橫向偏移。因此，我們使用參數耦合方法將探測器的位移與晶體參數（晶體厚度和主折射率）聯繫起來，以實現自動定位。該數學公式的運算式可以在參考文獻中找到。



公式來自C. F. Phelan et al., Opt. Express 17, 12891-12899 (2009)

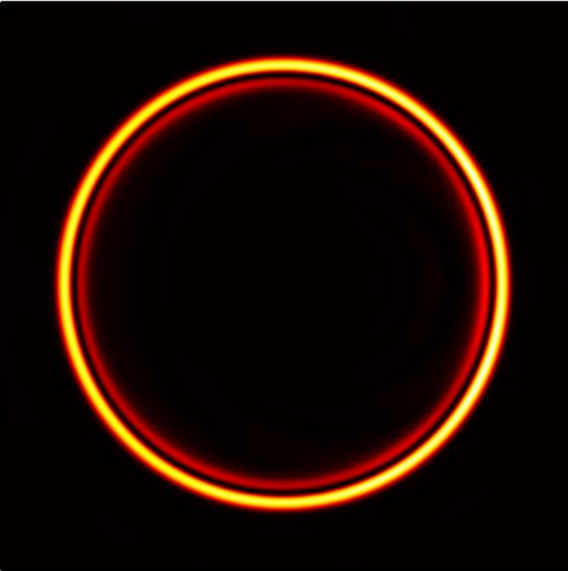

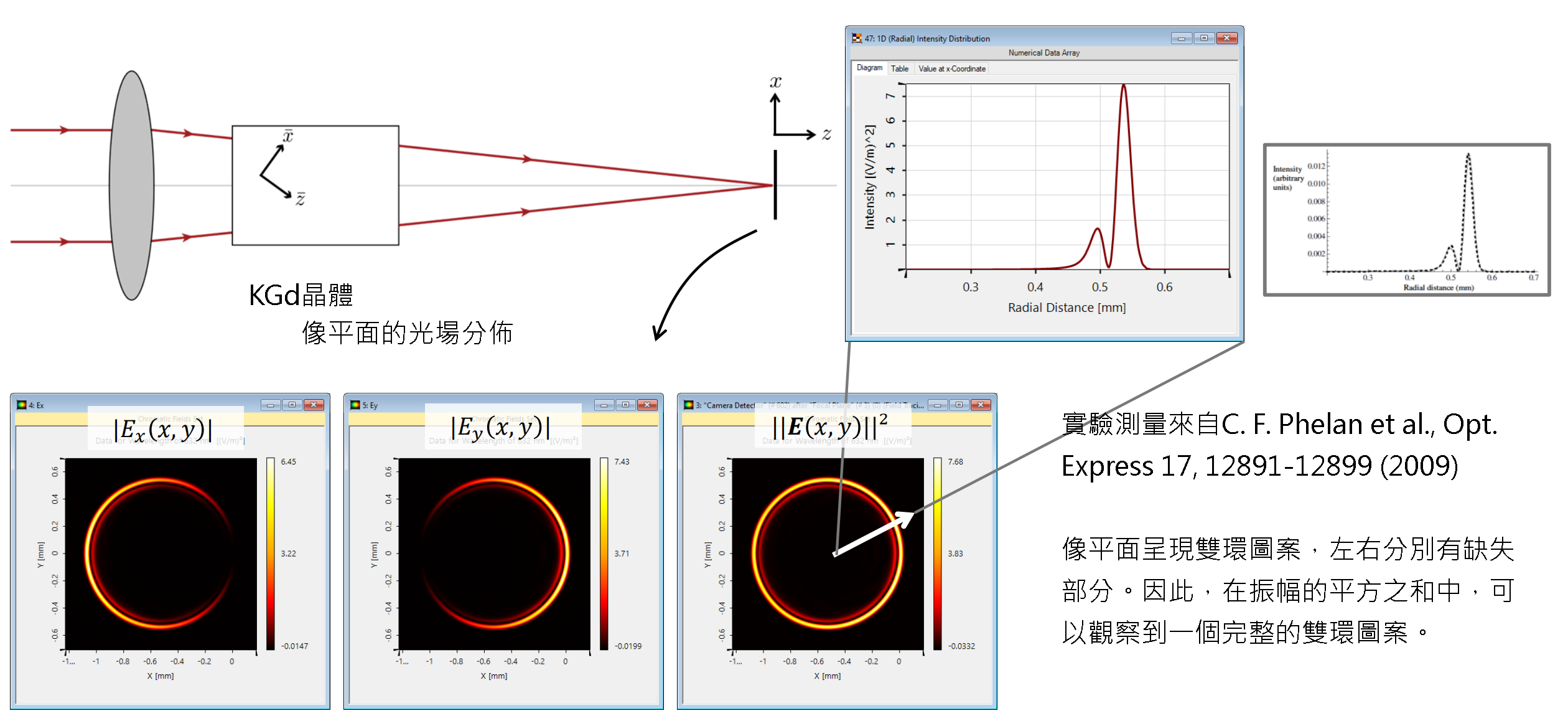

模擬結果

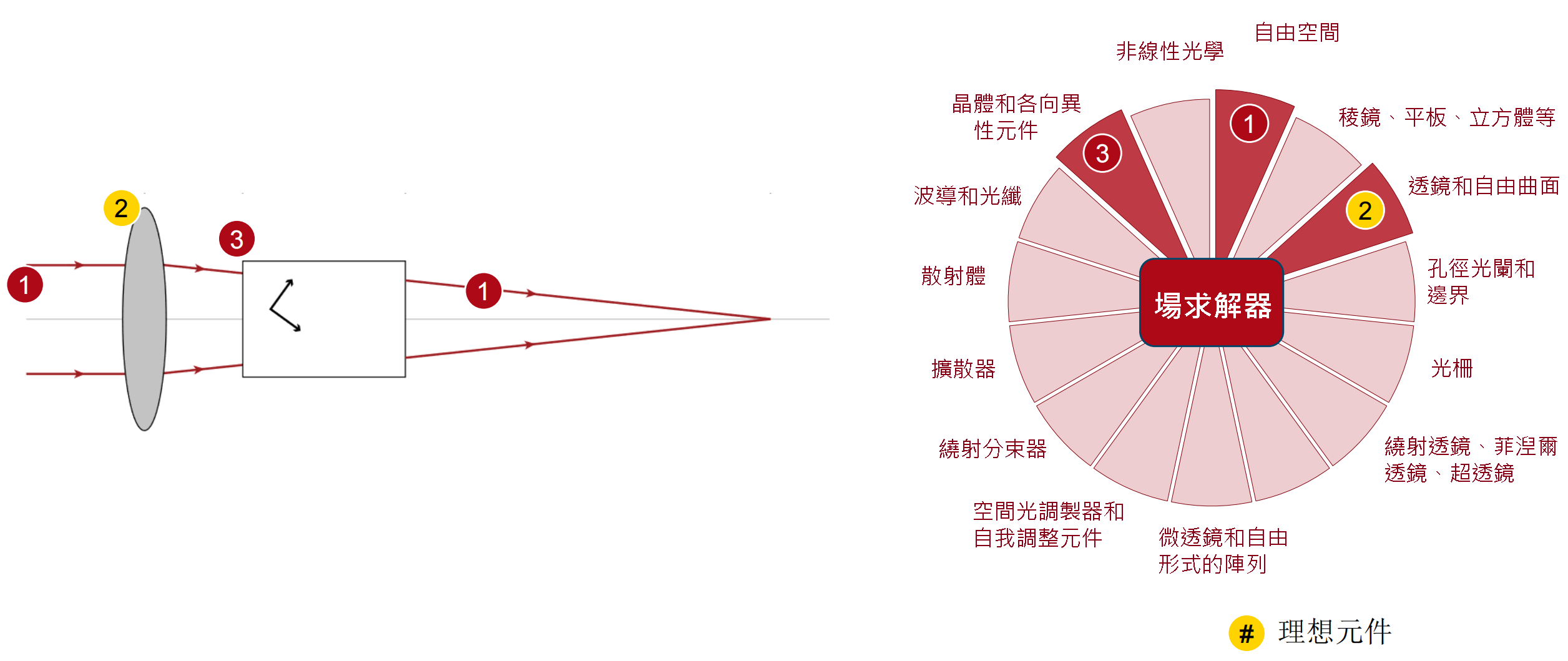

VirtualLab Fusion 技術

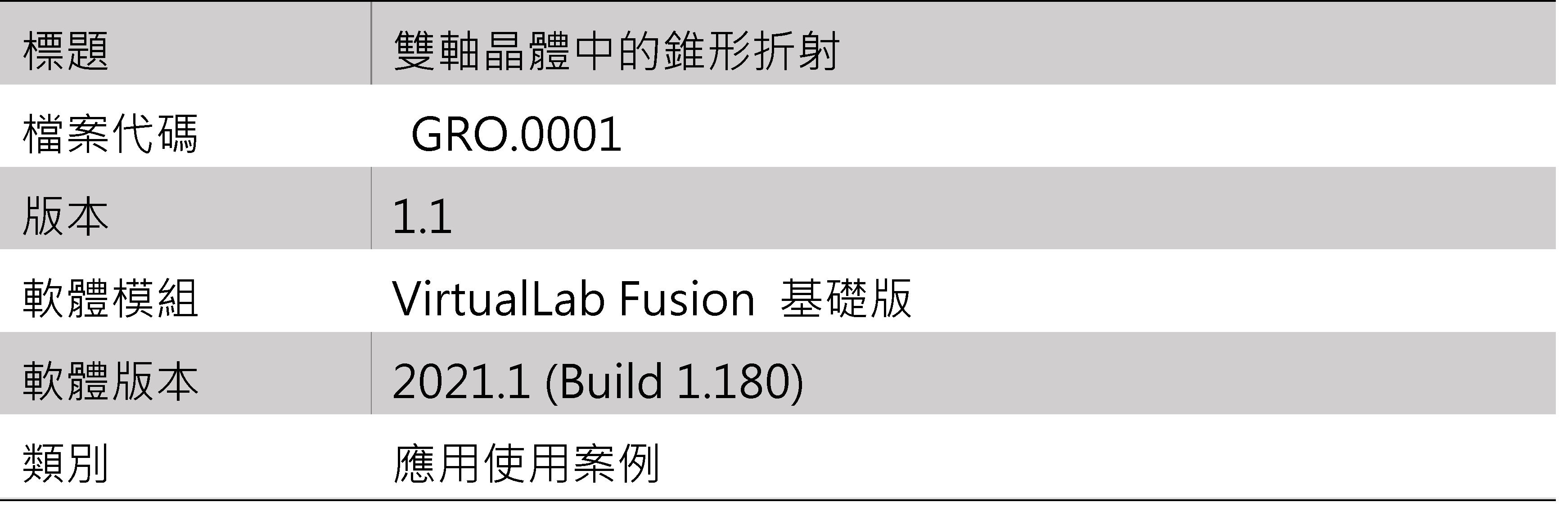

文檔信息







延伸閱讀
- VirtualLab Fusion中的光學各項異性介質
- 單軸晶體中的偏振轉換
- 各向異性方解石晶體中的雙折射效應
