反射式5×5繞射光束分束器的分析

時間:2022-09-05 18:00來源:未知作者: infotek點擊:次列印

摘要

繞射式分束器被廣泛用於光學應用中，以產生規則和不規則的圖案。所應用的繞射方法允許薄而輕的元件，但也導致它們對入射光線的角度高度敏感。在這個例子中，我們展示了這種效應對給定微結構設計的反射式5×5規則分束器的影響。該設計在正入射情況優化，其性能在不同入射角下被評估，並計算出相應的繞射圖案。之後，針對不同的入射角對設計進行了優化，例如通過改變微結構的高度。

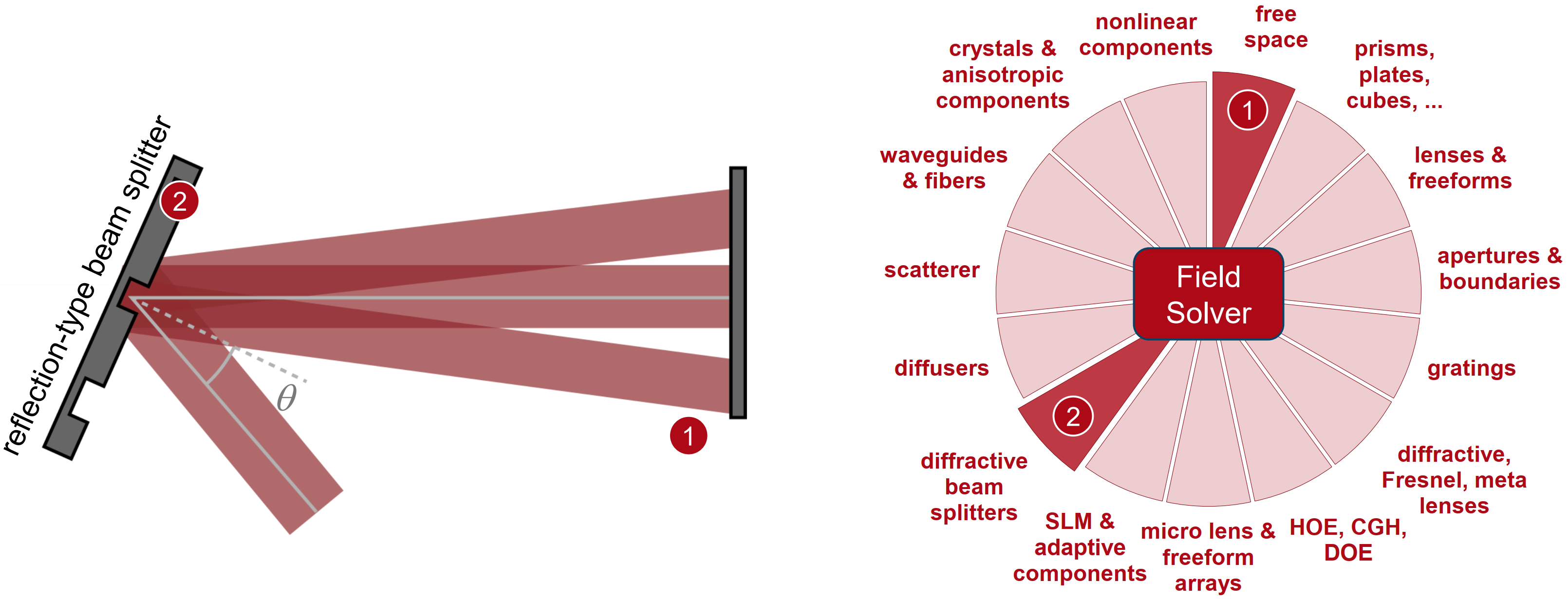

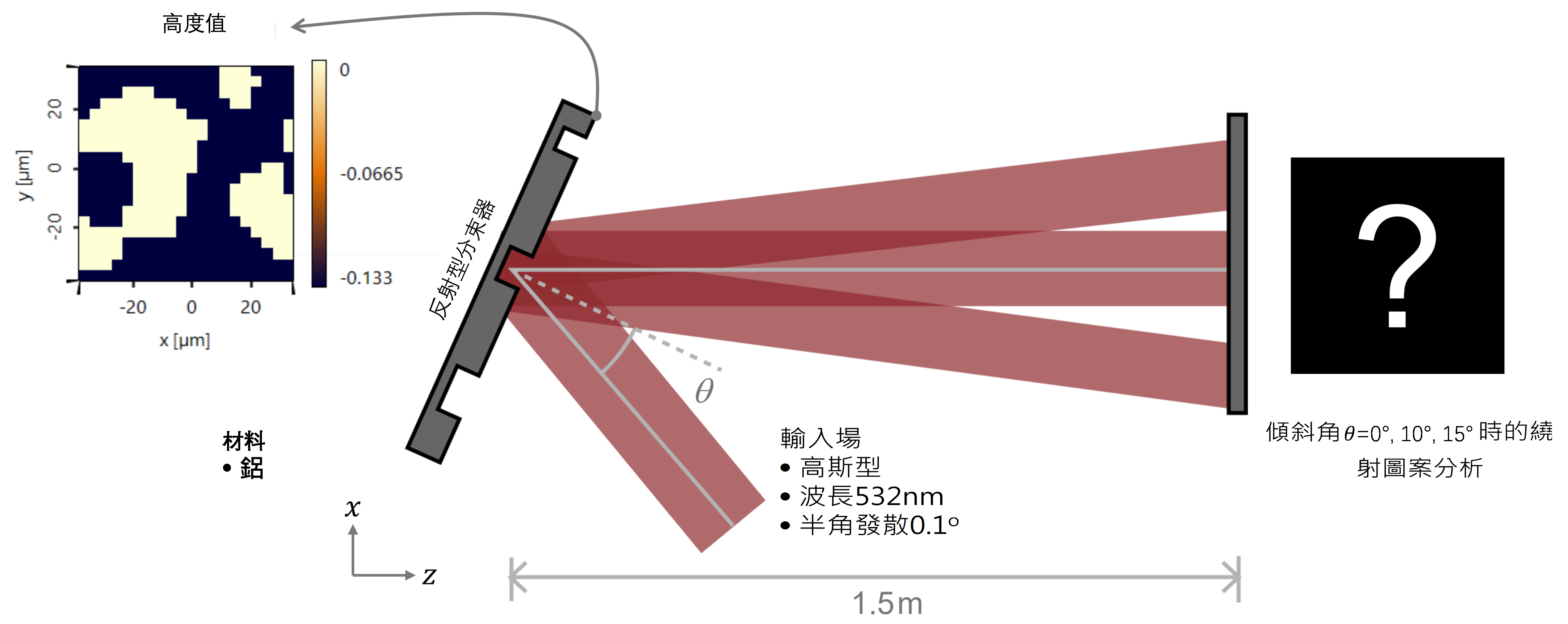

建模任務

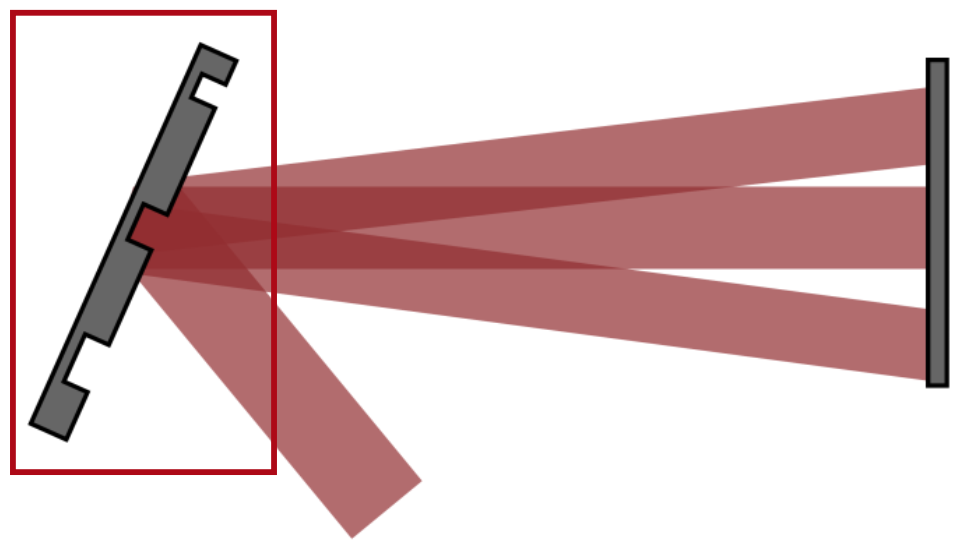

微結構

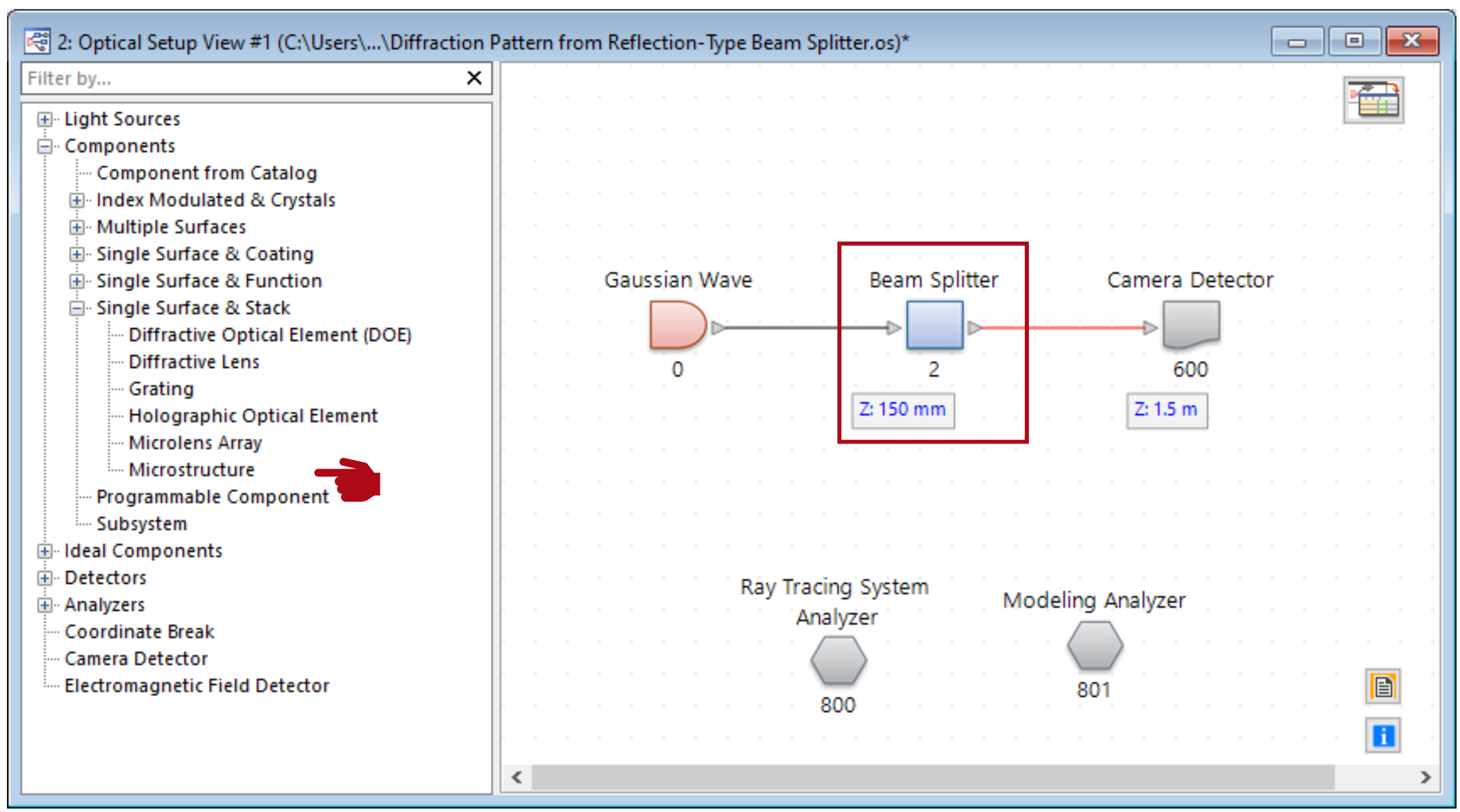

反射型分光器是由Microstructure組件建模的。它可以在Components > Single Surface & Stack下找到。關於該元件的更多資訊可以在以下欄目中找到：

繞射光學元件（DOE）和微結構元件

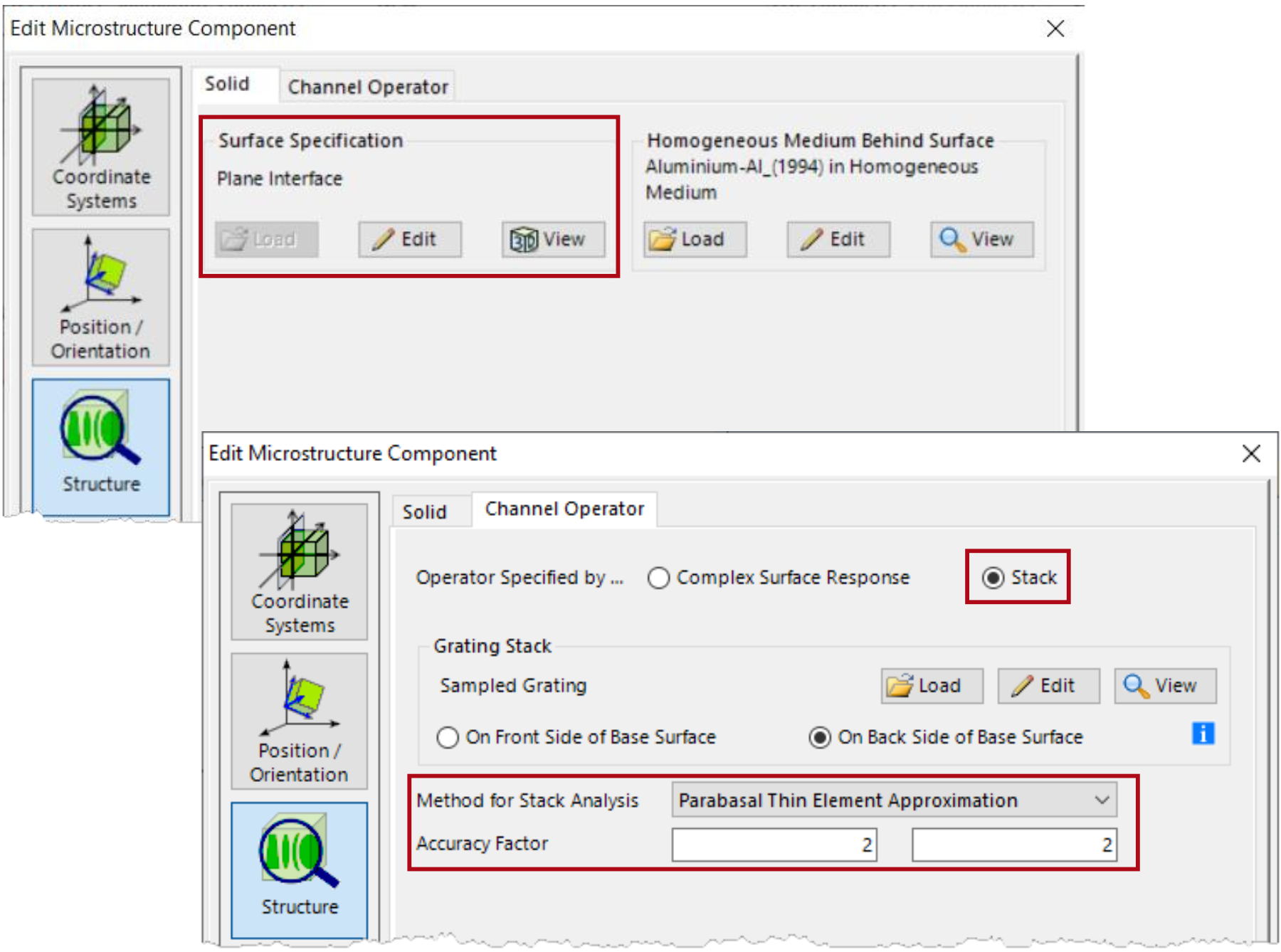

微結構元件的配置

- Microstructure元件由一個平面組成，在這個平面上應用具有Channel Operator with a Complex Surface Response。

- 在Channel Operator的設置中，微觀結構是由提到的Complex Surface Response定義的，要麼是理想的，要麼是包含真實結構的Stack，也就是高度輪廓。

- 在這個案例中，Sampled Grating被用來描述預期的高度輪廓，並應用在基面的背面。

- 用於通過堆疊傳播的精度係數可以根據具體任務進行調整。在這個例子中，為了對表面進行充分的採樣，使用了一個2的係數。

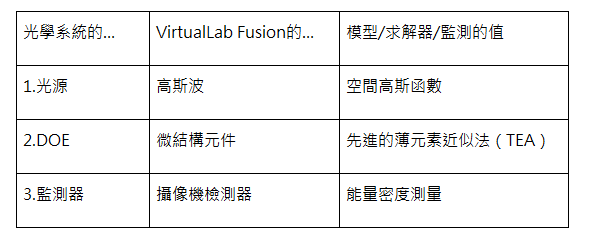

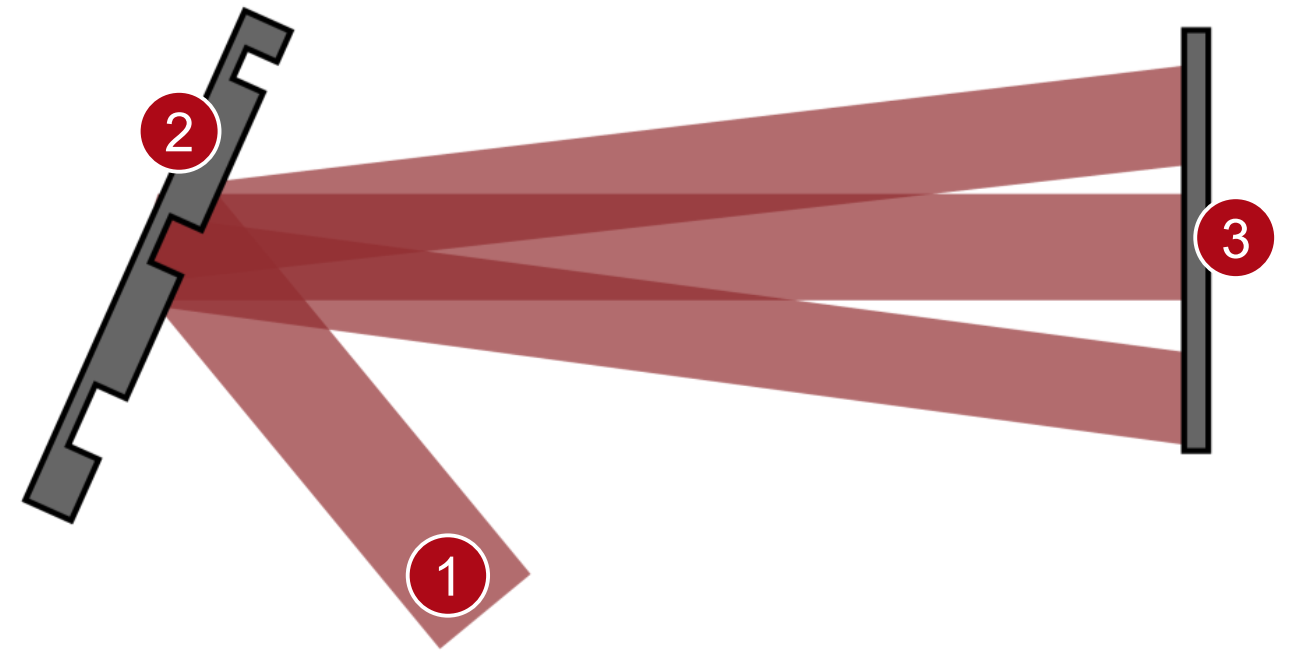

總結-組件…

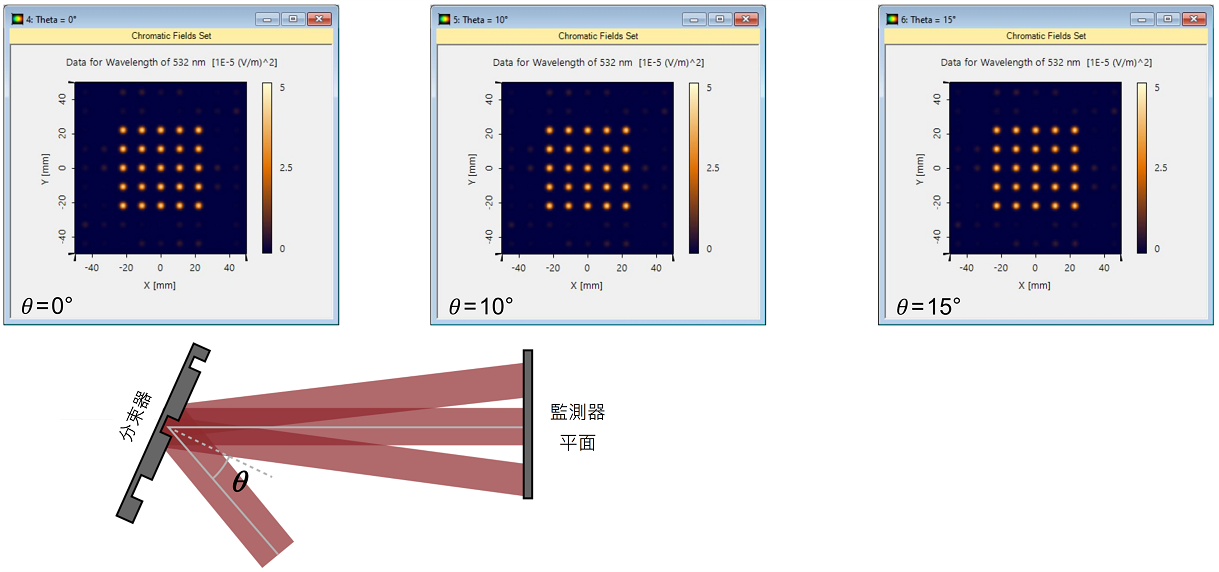

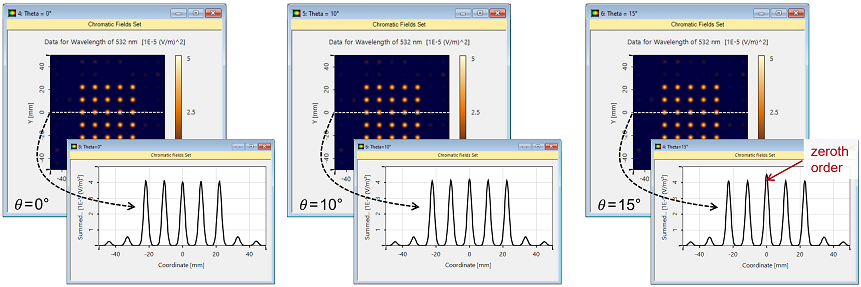

監測器平面上的繞射圖案

監測器平面上的繞射圖案

分光器是在正入射下設計的，對於小角度（<10°），它提供了均勻的分光階數。然而，如果????增加到15°，由於路徑長度的差異，零階的效率超過了其他階。在實踐中，如果這樣的設備用於更高的角度，微結構的高度將被調整以補償這種影響。

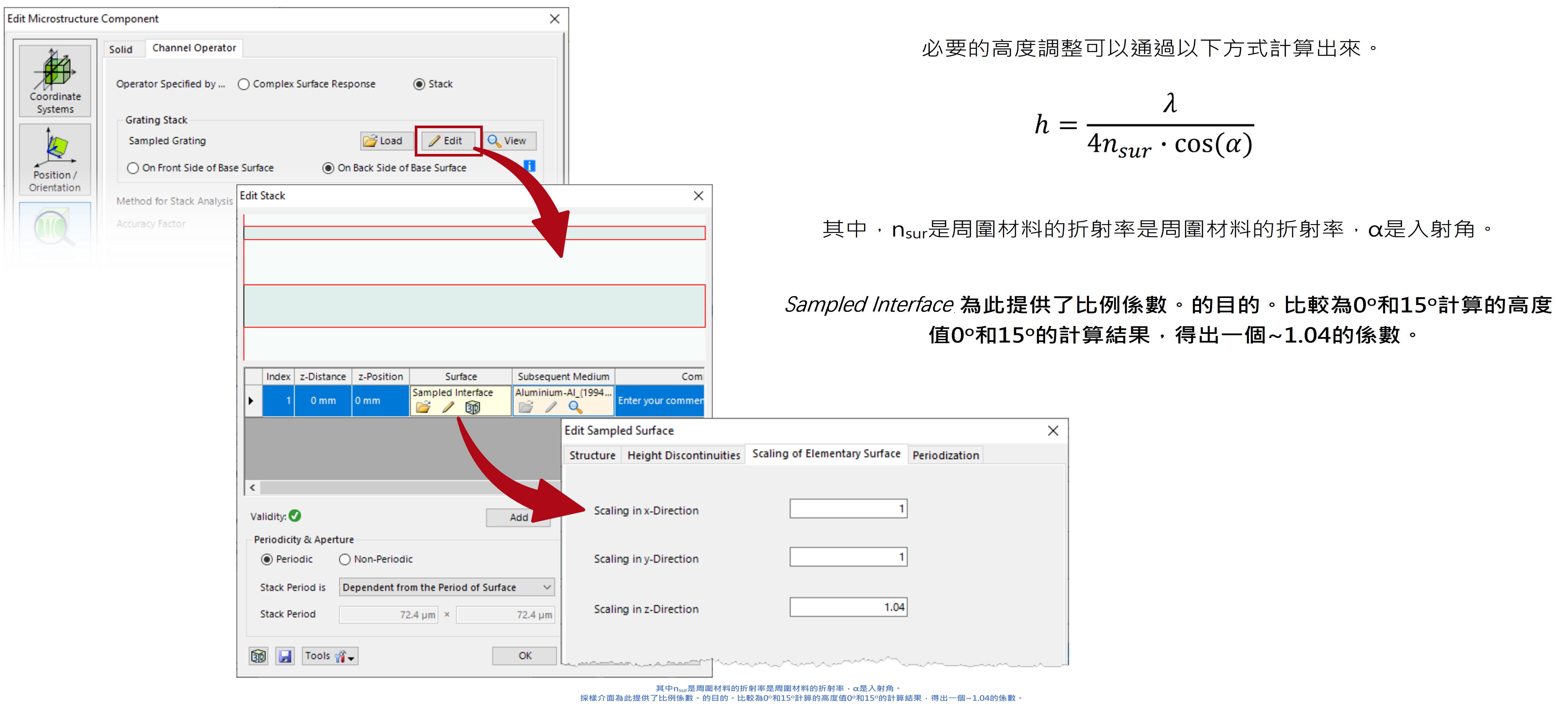

高度縮放調製

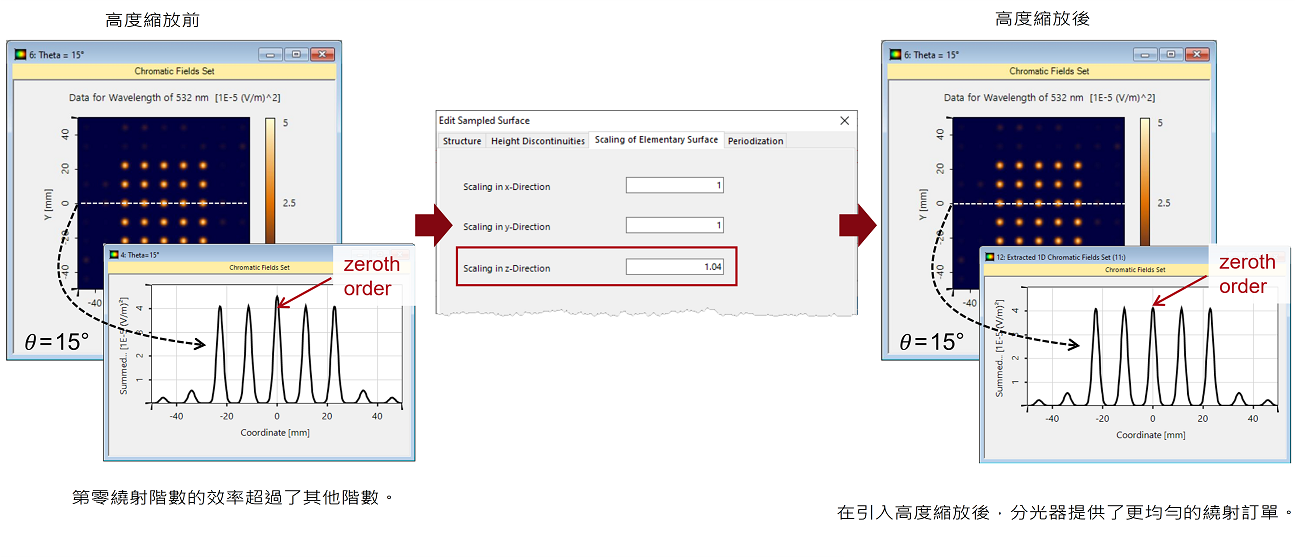

探測器平面上的繞射圖案--有校正的高度

VirtualLab Fusion技術

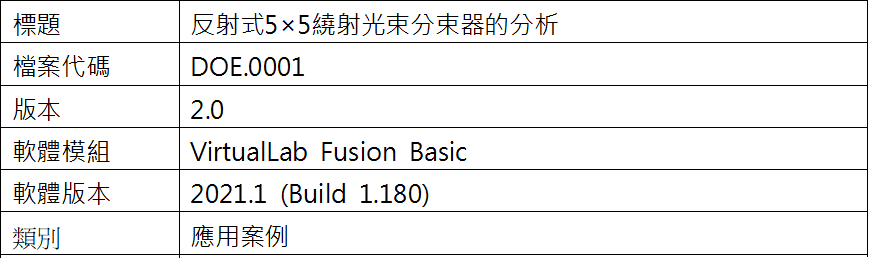

檔案資訊

延伸閱讀

- Design of Diffractive Beam Splitters for Generating a 2D Light Mark

- Structure Design

- Diffractive Optical Element (DOE) & Microstructure Component
