繞射光學元件（DOE）和微結構元件

時間:2022-09-06 10:49來源:未知作者: infotek點擊:次列印

摘要

繞射光學元件(DOEs)和微結構表面實現了各種各樣的光學功能，如分束器，光束整形器和擴散器。由於繞射方法，這些元件通常比大多數折射元件更薄和更輕，同時為光學中的許多應用提供了獨特和強大的選擇。在這個案例中，我們演示了如何在VirtualLab Fusion中使用微結構和繞射光學元件(DOE)元件定義這樣的元件。

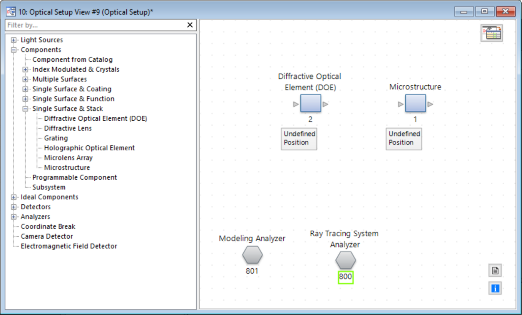

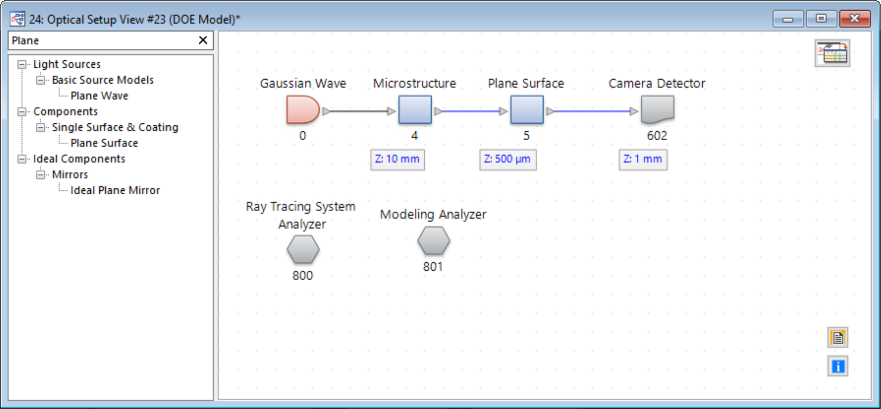

在哪裡可以找到元件

繞射光學元件(DOE)和微結構元件可以在元件 >單一表面 &堆疊中找到。

這兩個元件使用相同的內部求解器，只是為了便於識別和應用而有不同的名稱。在這個案例中，我們將展示微結構元件，但一切都可以類似地應用到繞射光學元件(DOE)。

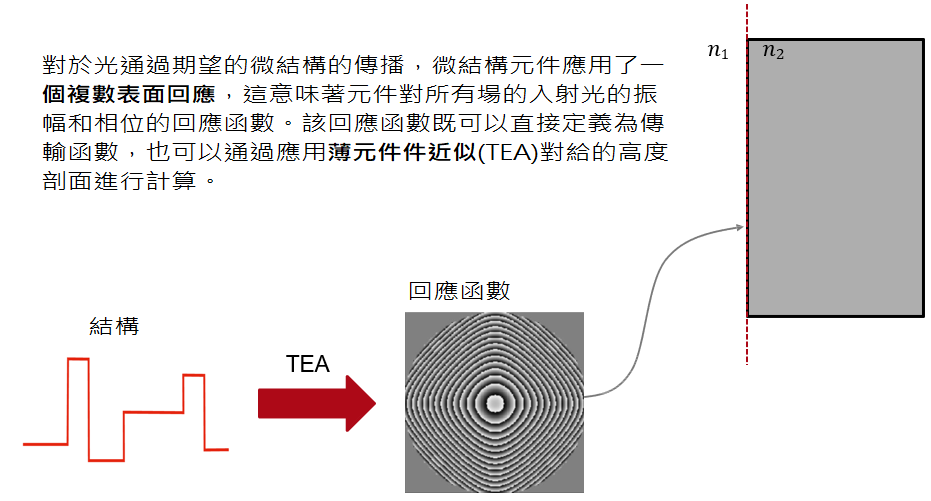

微結構元件的功能

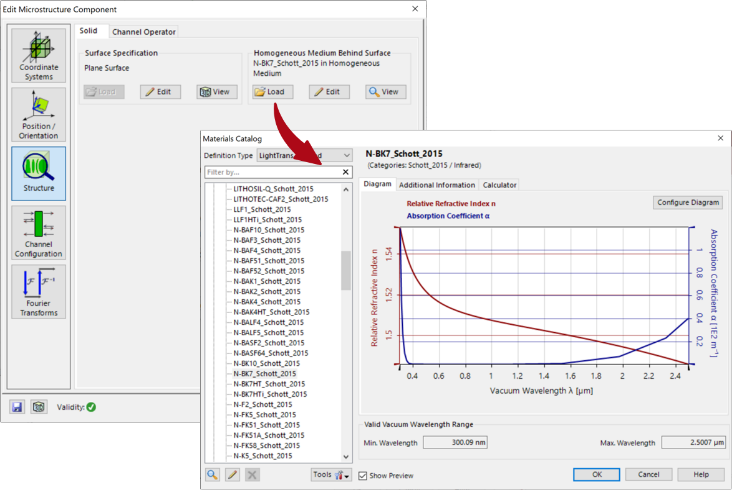

基底介面

在固體選項卡上，定義一般參數，比如特定表面後面的介質，也就是預期結構所在的地方。用戶可以利用不同材料的擴展庫來選擇，或使用色散公式如賽米爾方程定義自己的材料。

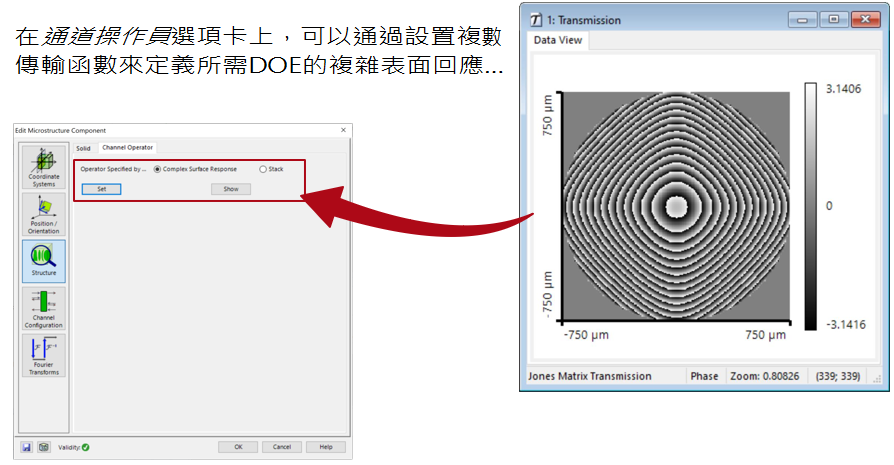

定義為複數表面回應

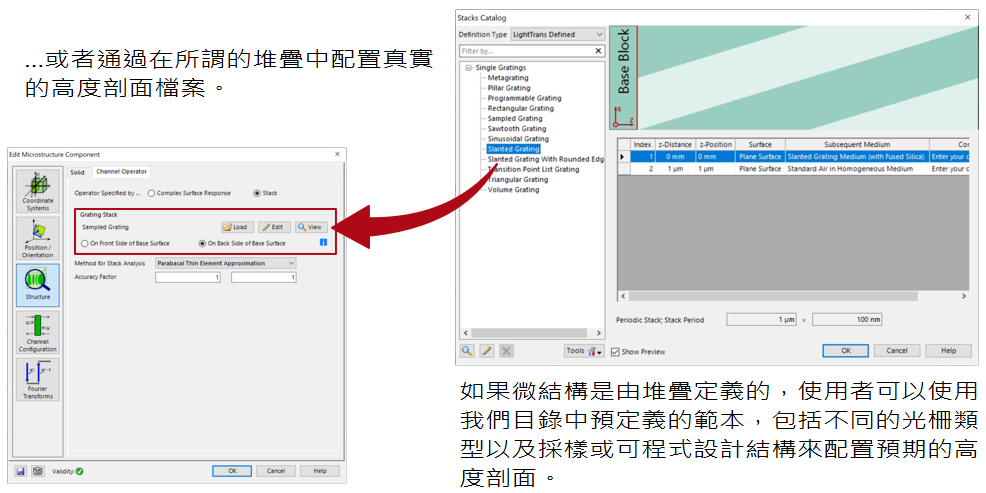

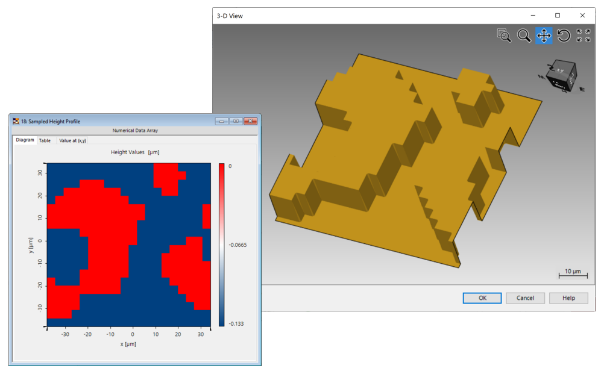

定義為堆疊——真實高度剖面

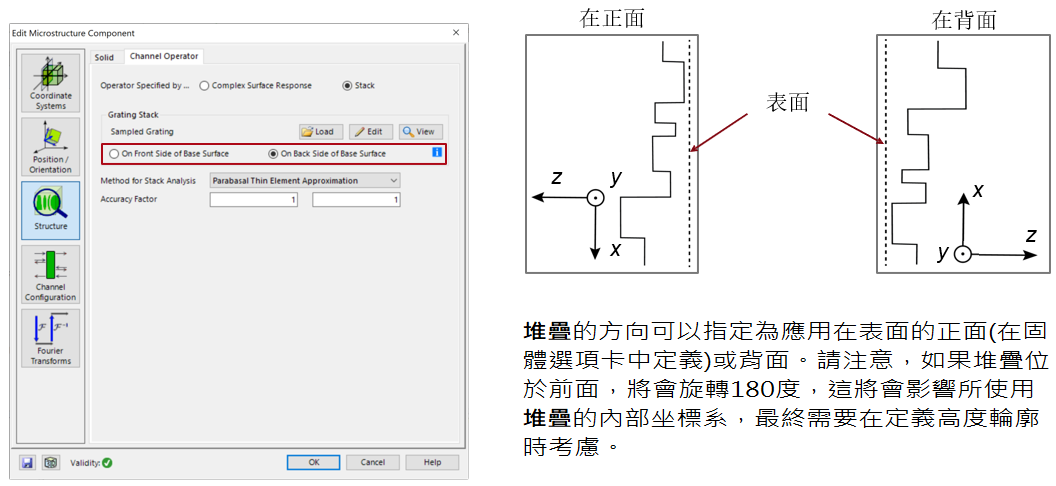

微結構的方向

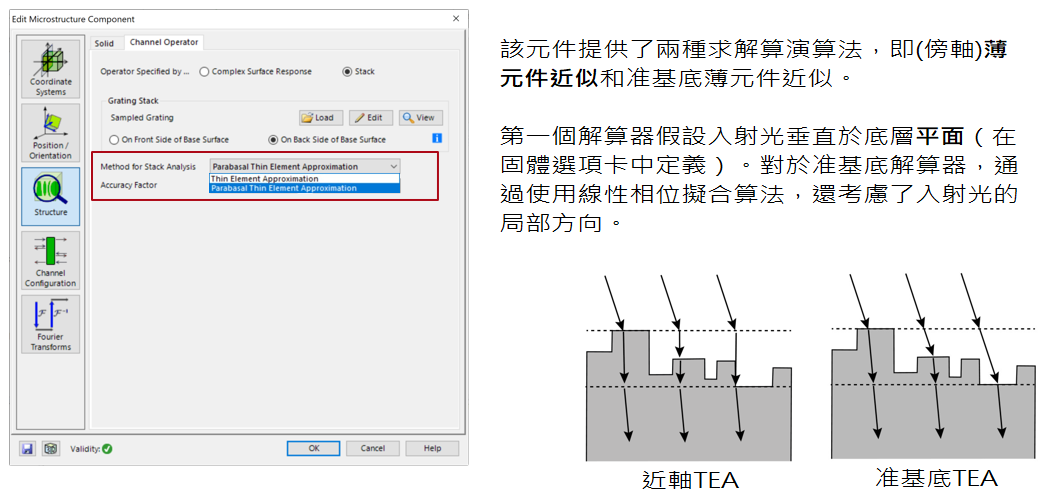

應用解算器

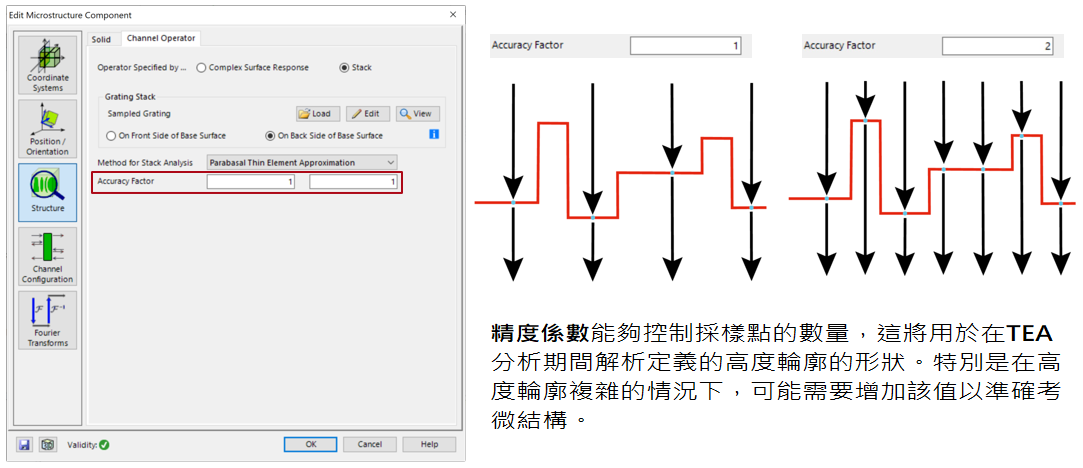

精度係數

添加背面

由於微結構元件只定義了微結構所在的表面，因此為了在基板上配置元件，背面是必要的。這可以通過在元件 > 單一表面&薄膜下添加平面來實現，並配置適當的距離(基板厚度)和材料。

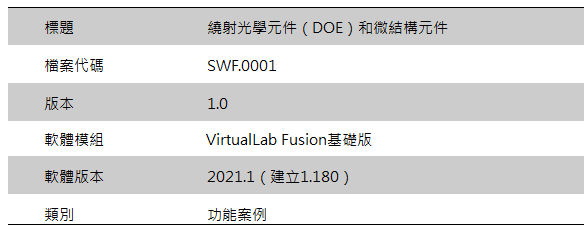

檔案資訊

延伸閱讀

- 一種反射式5 x 5繞射分束器的分析
