超透鏡與超表面全像
超透鏡和超表面因其操縱電磁場的獨特特性而在科學上聲名鵲起,如今它們的製造已經變得可行。但它們的設計難度遠遠超過了傳統鏡片,因為必須考慮到奈米級構件的特性。

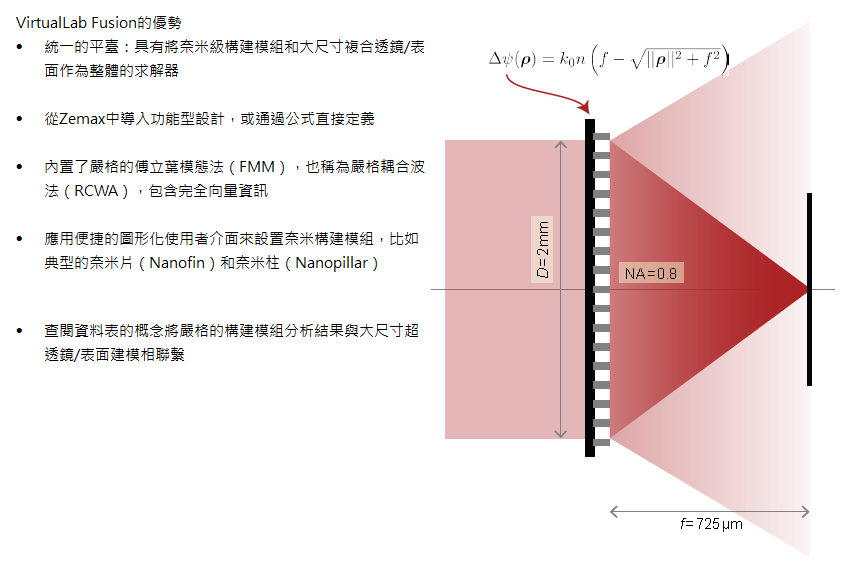

超透鏡
-
超透鏡的功能特性可以通過多項式係數來具體表示,比如從Zemax中導入。
-
模擬可以在不同的層面上進行:可以基於理想模型進行模擬,也可以直接結合奈米構建模組特性進行模擬。
-
靈活地將超透鏡與其他元件一起包含在一個光學系統中。
超全像圖
-
傳統的相位全像圖通過在透明基底上刻蝕不同的深度來實現相位輪廓,這通常只適用於近軸情況。
-
這種相位輪廓也可以通過具有空間變化的奈米尺度構建模組的超表面來實現。
-
使用超表面構建模組,可以以一種直接的方式設計高數值孔徑全像圖。

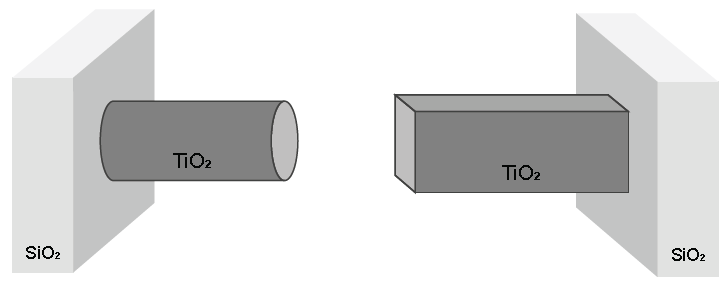

奈米片(Nanofin)構建模組
-
Nanofin結構的工作原理是基於雙折射原理。它的相位操縱是通過單個Nanofin的旋轉來實現的。
-
為了實現其作為半波片的功能,必須仔細優化Nanofin的結構參數。
-
由於雙折射特性,以Nanofin為構建模組的超透鏡具有偏振敏感性。
奈米柱(Nanopillar)構建模組
-
由高折射率材料製成的旋轉對稱Nanopillar是另一種常見的超表面構建模組。
-
通過調整Nanopillar的直徑,實現了Nanopillar的相位控制。
-
由於奈米柱結構的旋轉對稱性,用奈米柱結構構建的超透鏡對偏振不敏感。
|
|
|
|
