非傍軸繞射分束器的設計與嚴格分析

時間:2024-04-30 15:01來源:未知作者: infotek點擊:次列印

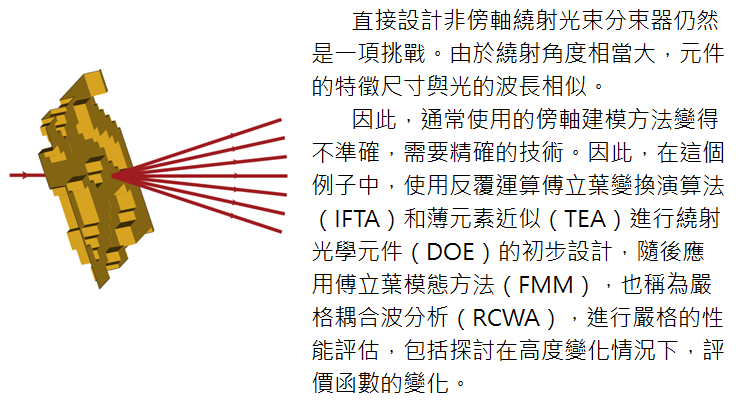

摘要

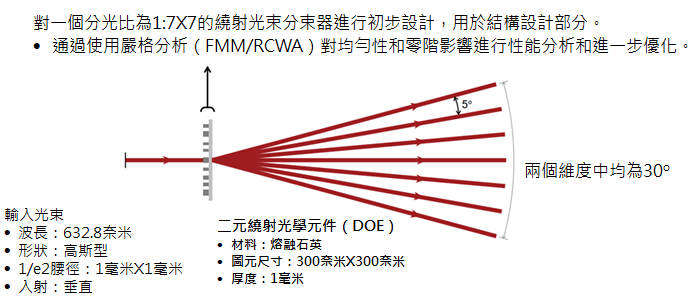

任務

模擬與設置：工具介紹和總體流程概覽

連接建模技術：繞射光束分束器

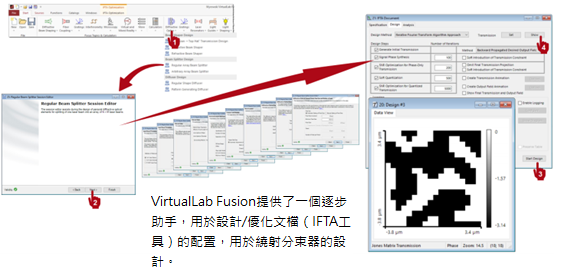

通過配置助手和反覆運算傅立葉變換演算法（IFTA）實現相位設計。

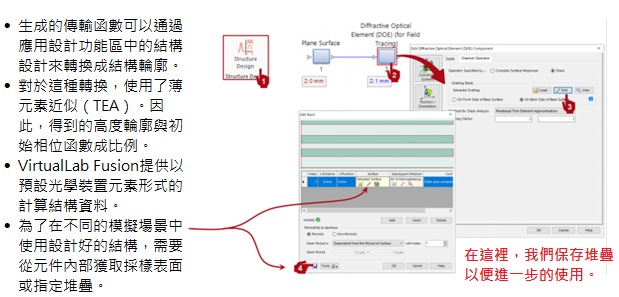

將傳輸函數轉換為結構

繞射光束分束器表面

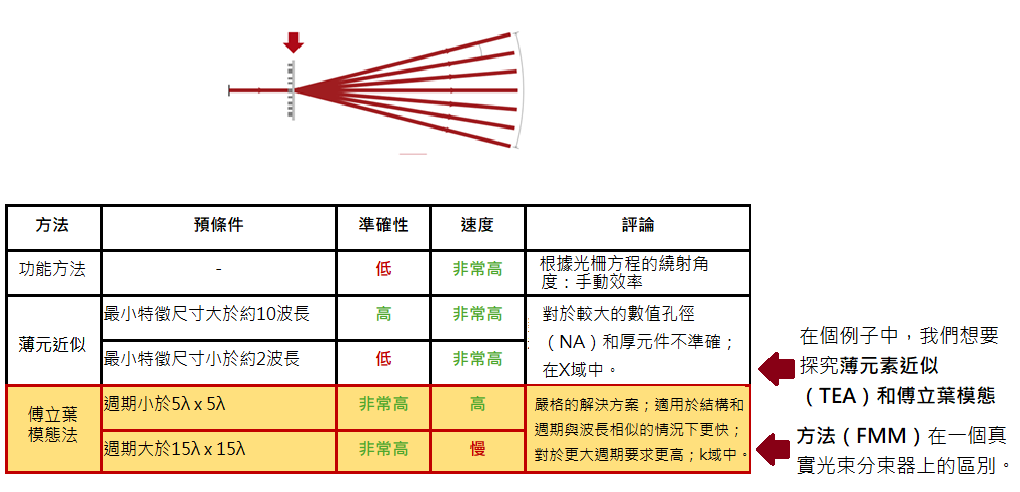

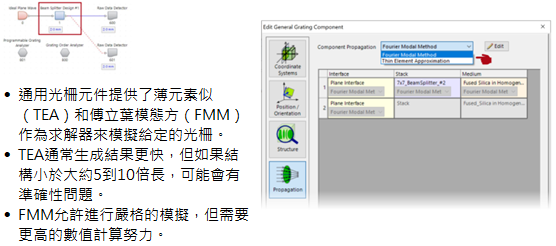

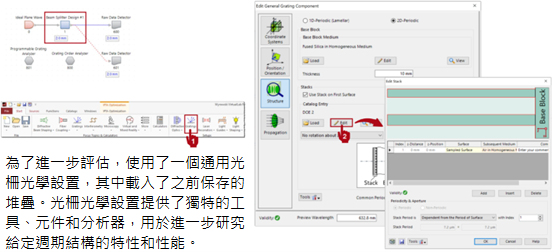

繞射光束求解器 - TEA & FMM

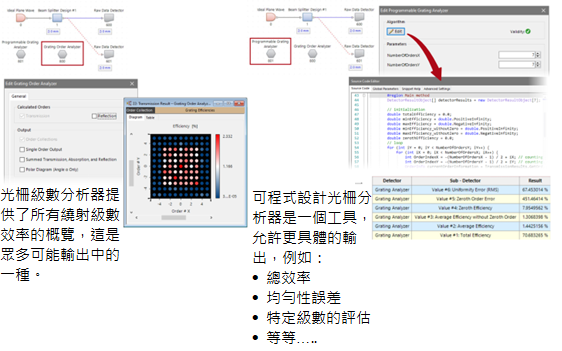

光柵級數和可程式設計光柵分析器

設計與評估結果

• 相位函數設計

• 結構設計

• TEA 評估

• FMM 評估

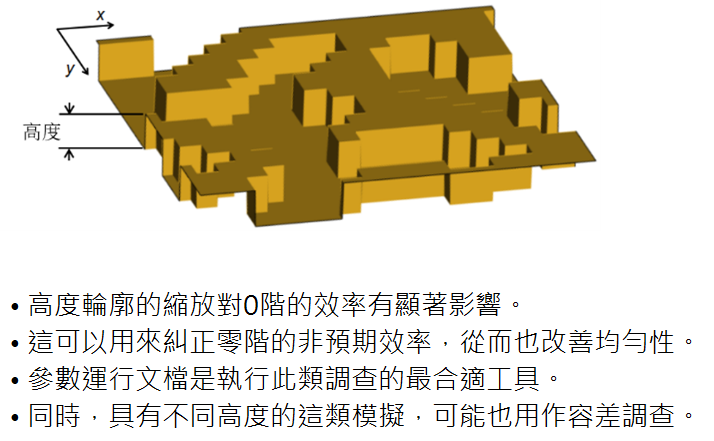

• 高度縮放檢查（用於優化/公差分析）

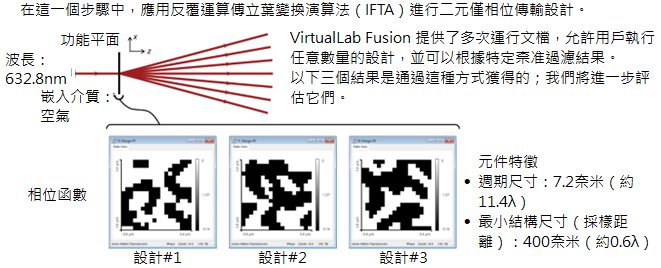

僅相位傳輸設計

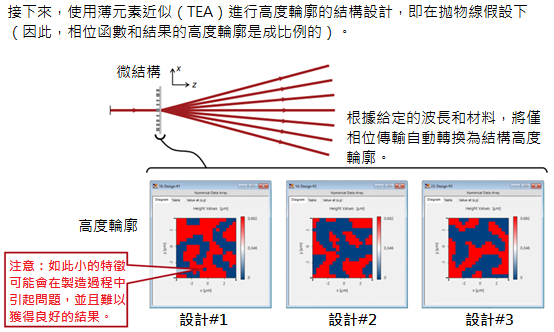

結構設計

使用 TEA 進行性能評估

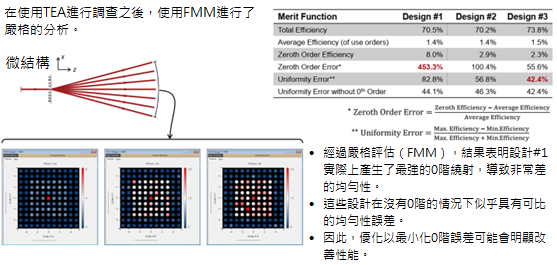

使用 FMM 進行性能評估

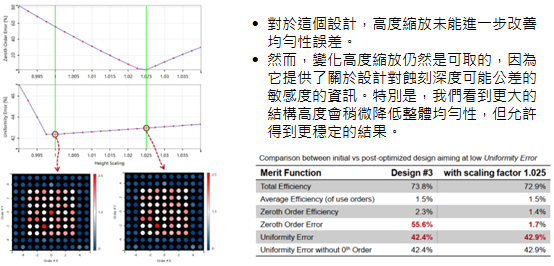

進一步分析（優化後，容差分析）

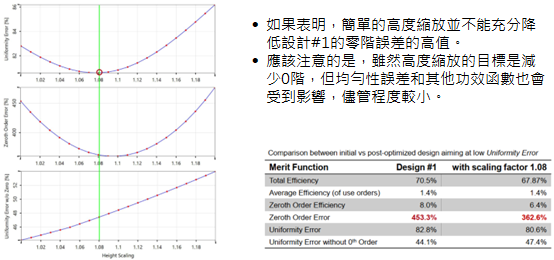

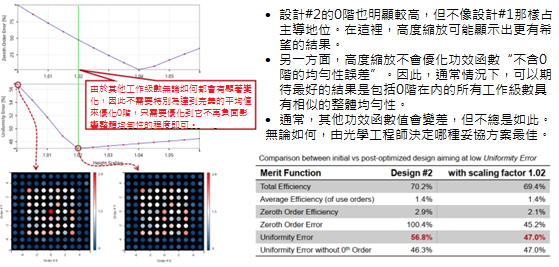

進一步優化 - 零階調整設計＃1

進一步優化 - 零階調整設計＃2

進一步優化 - 零階調整設計＃3
