VirtualLab Fusion 中的參數耦合
時間:2024-06-18 16:45來源:未知作者: infotek點擊:次列印
1. 摘要






       利用VirtualLab Fusion的參數耦合功能可在光學設置中耦合參數。耦合的參數可重新計算系統的其他參數，進而自動保持系統參數間的關係。因此，參數耦合功能使用戶可以參數設置複雜的依存關係。例如，在此示例中，我們使用參數耦合來確保用戶程式設計的傾斜光柵介質的z軸擴展長度與包含該結構的結構化層的厚度一致性。

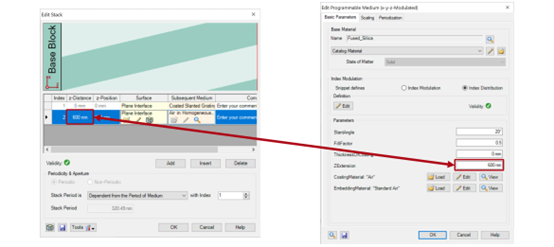

2. 參數運行的初始化


       我們希望連結光學系統的兩個參數，以便它們自動取相同的值。
       為此，我們使用VirtualLab的參數耦合功能。

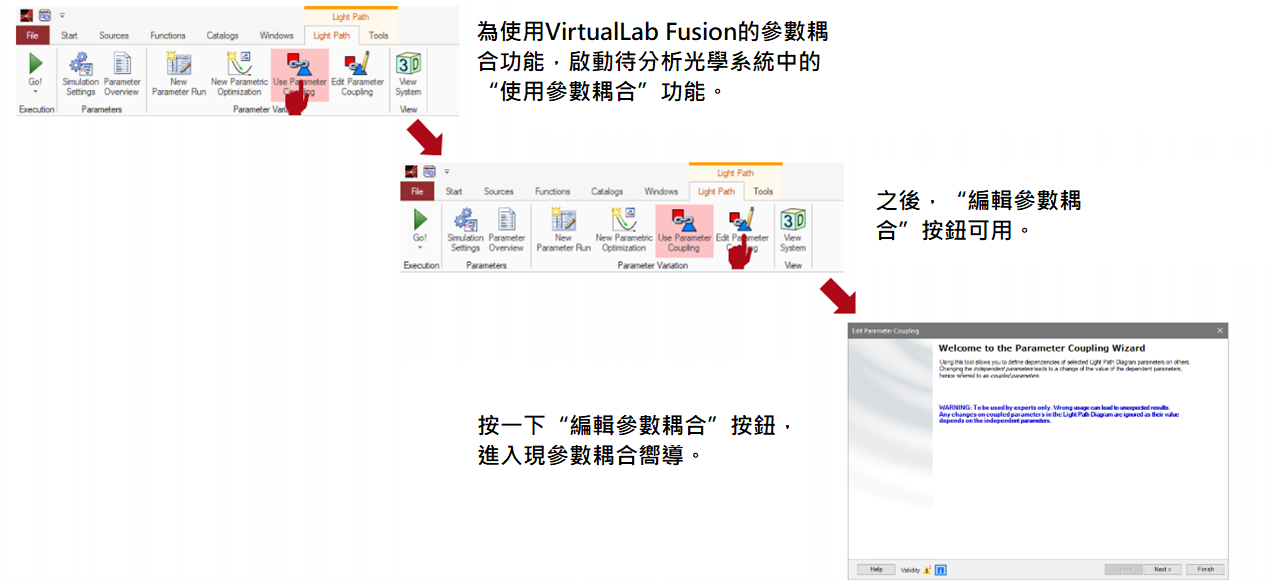

3. 設置參數耦合

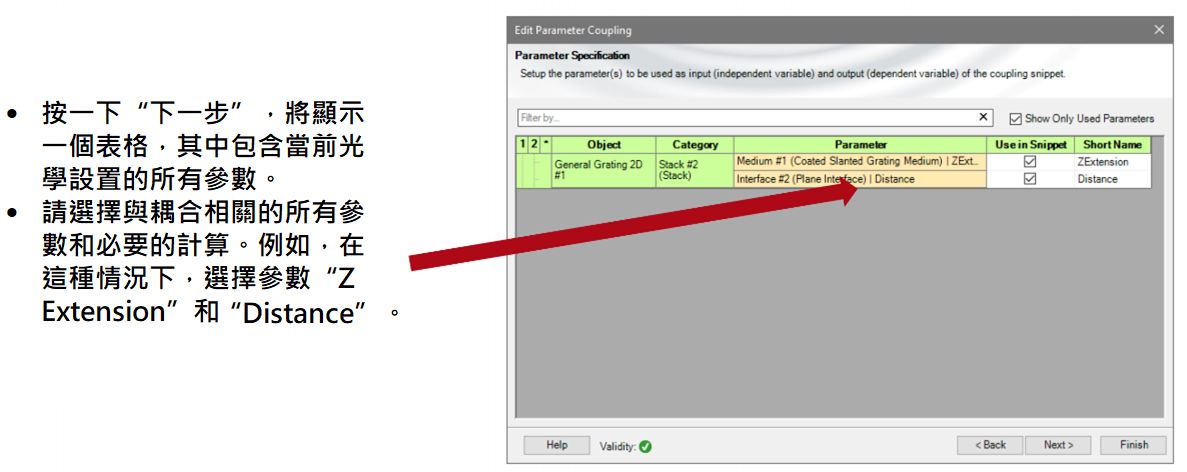

4. 選擇參數相關

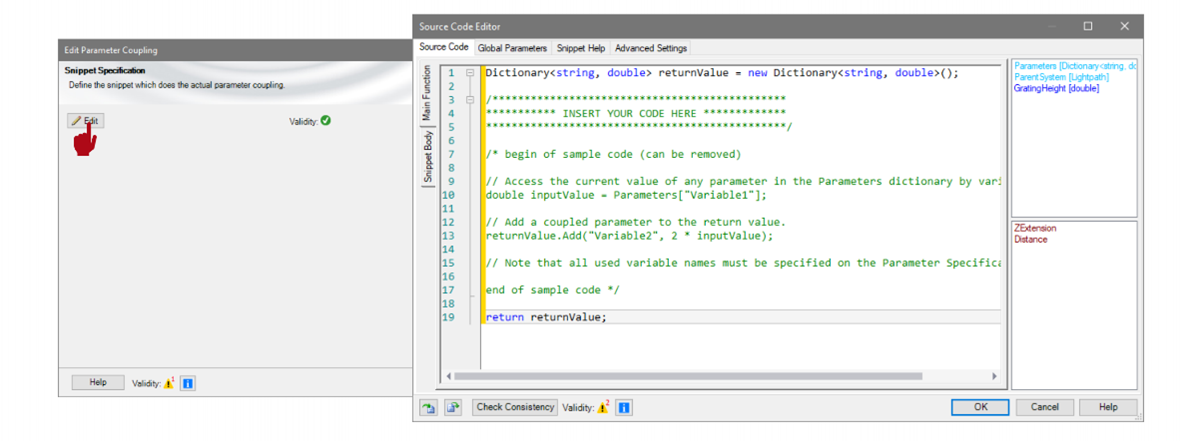

5. 配置參數的耦合


        選擇參數後，必須設置控制耦合的程式碼片段。

        通過按一下“編輯”，將打開原始程式碼編輯器。

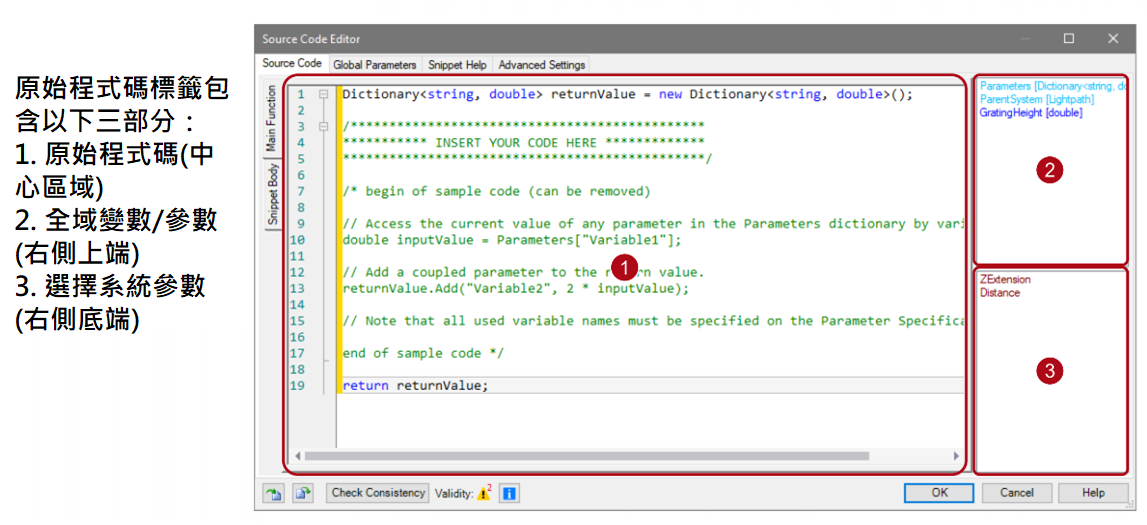

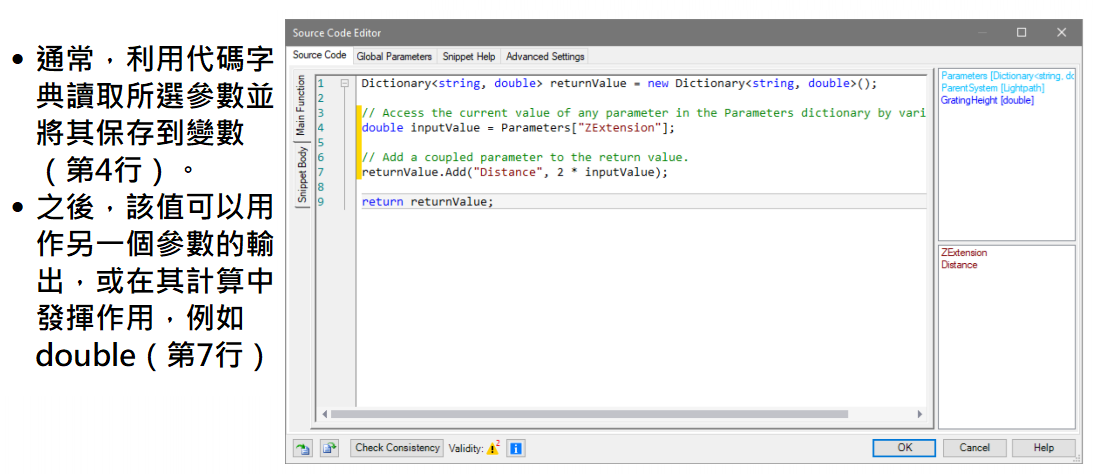

6. 參數耦合的一般示例

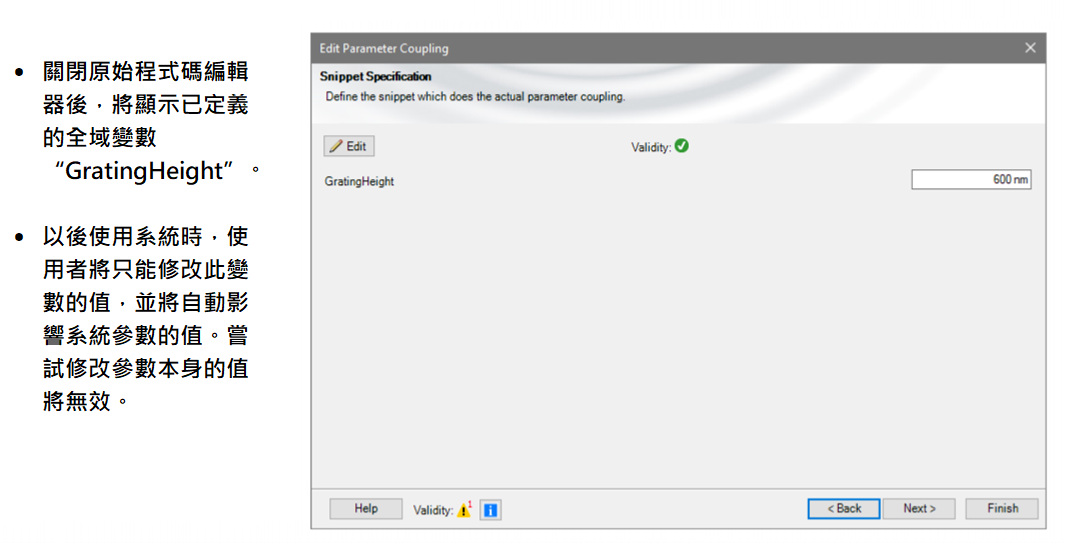

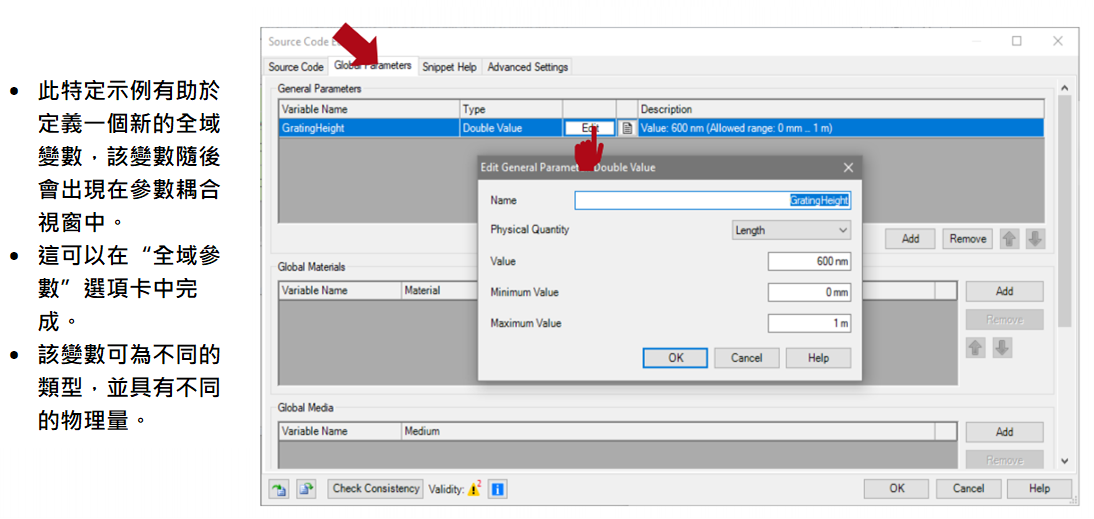

7. 全域參數的定義

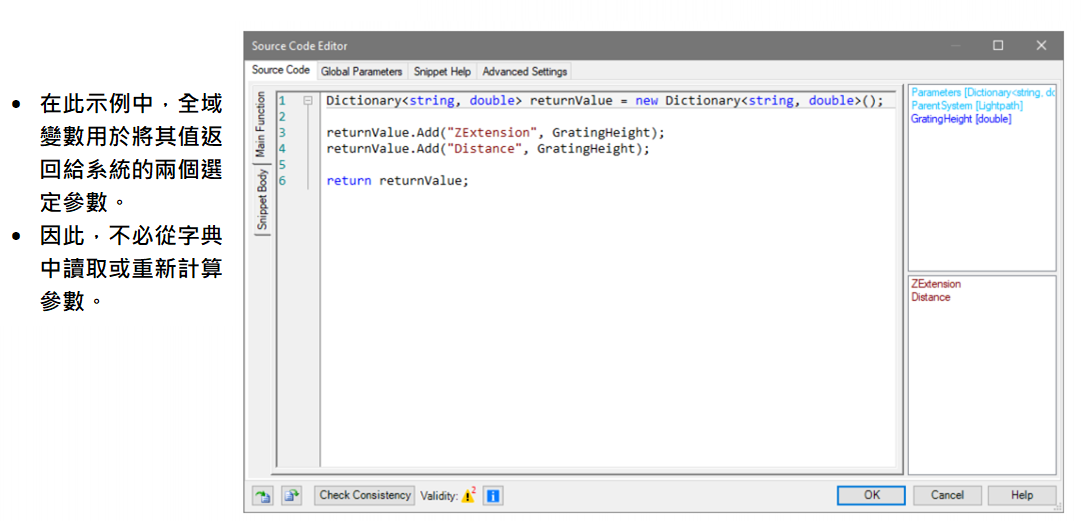

8.參數耦合的特殊示例

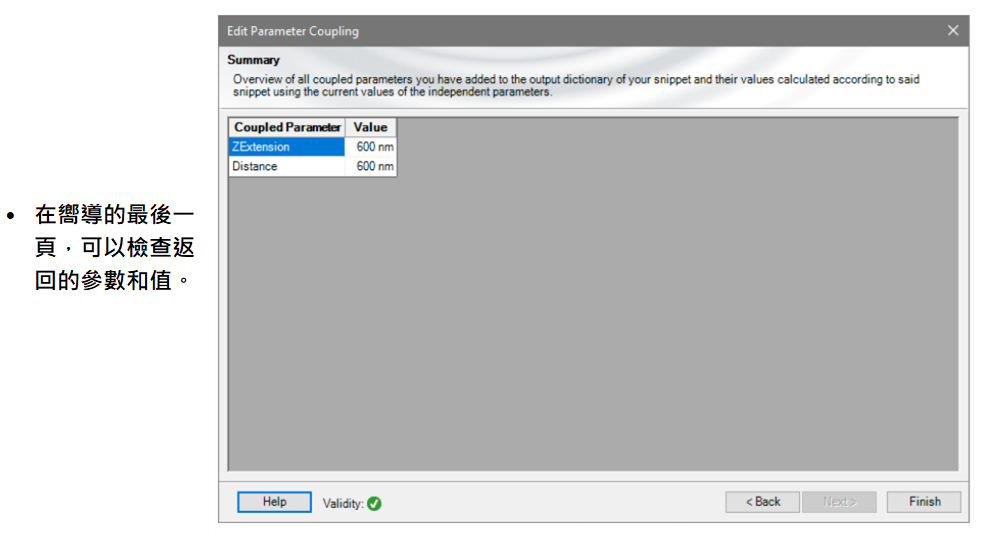

9. 參數耦合的最終查驗
