基於Pancake系統的折反射成像系統

時間:2024-07-11 15:57來源:未知作者: infotek點擊:次列印

1、摘要

為了降低成本和重量，許多現代應用引入了智慧方法來小型化其光學系統。該原理的一個特殊實現是折疊成像系統，其中聚焦透鏡的屬性分佈在多個元件之間。通過巧妙地操縱傳播光的偏振狀態，該系統允許多次內部反射，模仿更大透鏡的功能。在此案例中，我們展示了這種系統的工作原理。為此，我們定義了一組具有不同入射角的平面波，然後通過系統傳播以計算最終的焦點。然後可以使用此資訊進一步優化設置，但這超出了此案例的範圍。

2、設想

系統基於：Wong, Timothy 等人，‘Folded Optics with Birefringent Reflective Polarizers’，Proc. SPIE 10335

（注：本案例不包含系統的優化，只討論此類系統的工作原理。）

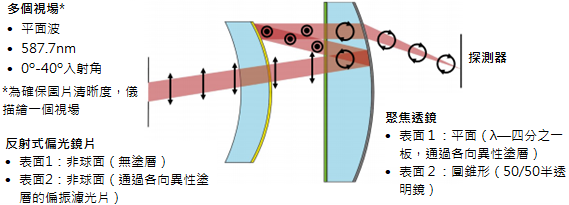

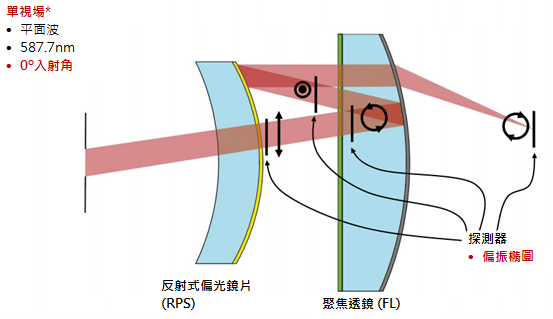

3.1建模任務 1：系統中偏振狀態的調查.

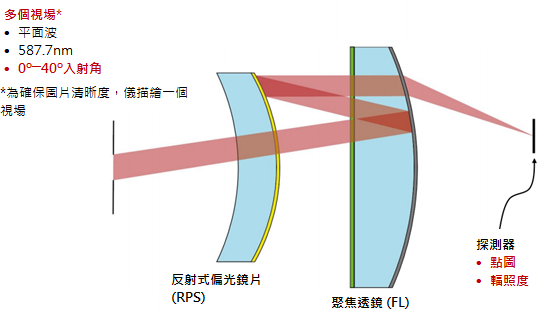

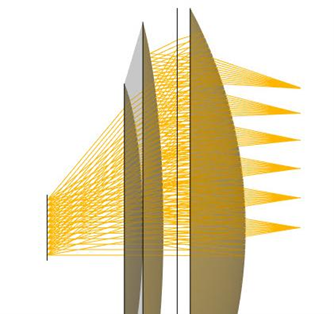

3.2建模任務 2：焦點調查

4.1類比結果 – 偏振狀態

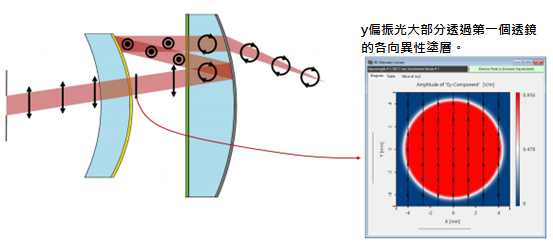

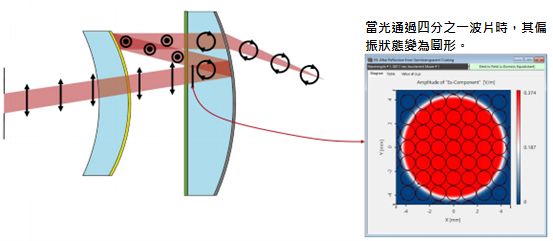

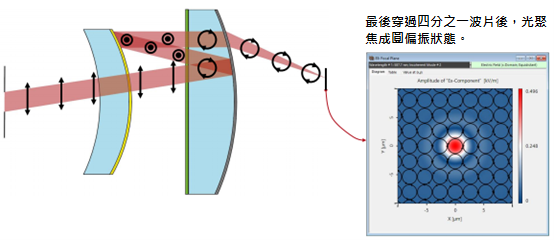

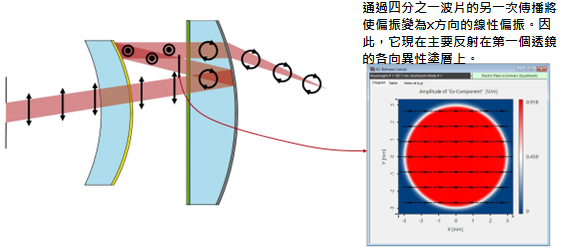

4.1.1系統的偏振狀態

4.2模擬結果 – 焦點調查

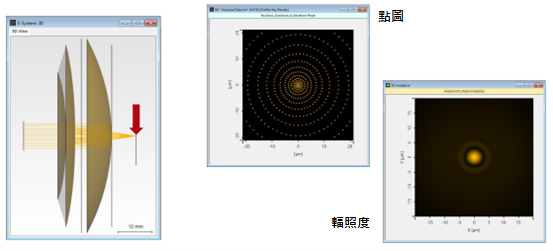

4.2.1點圖和模式輻照度 – 0°

4.2.2點圖和模式輻照度 – 10°

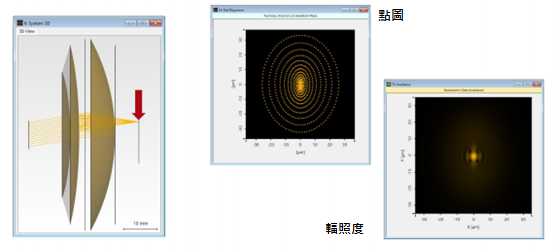

4.2.3點圖和模式輻照度 – 20°

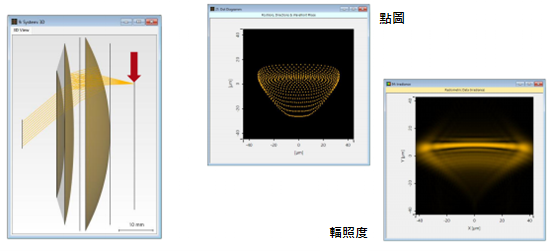

4.2.4點圖和模式輻照度 – 40°
