1、摘要
在材料加工、生物學和醫學等各個學科中，將大部分場能量集中在一個單一點上非常重要。實現這一目標的一個有前途的程式是“同時空間和時間聚焦”（SSTF），其中光通過展寬裝置在光譜上展寬，然後用透鏡聚焦以獲得在空間和時間域中尺寸最小的焦點。雖然在某些應用中這種影響是不必要的，但在某些光學領域，如非線性頻率轉換或太赫茲生成，它可能是有好處的。
2、場景

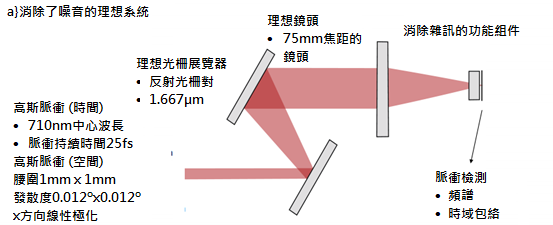

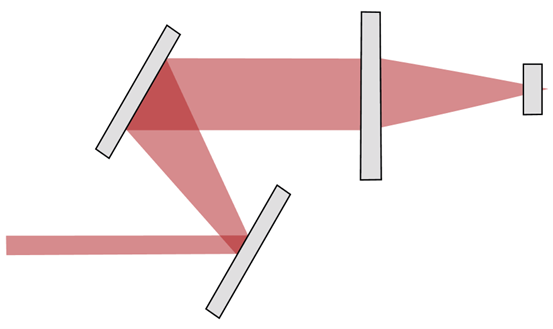

2.1場景一：系統組態

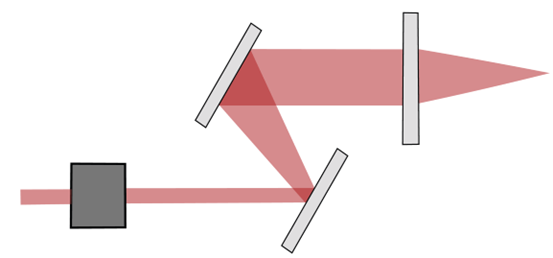

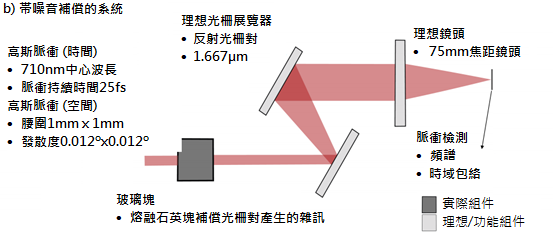

2.2場景二：系統組態
2.3場景：任務描述
場景 1 - 去除雜訊的系統：
• 模擬第一個系統，以直觀顯示理想 SSTF 對焦點場的影響
場景 2 - 具有補償啁啾的系統：
• 調整塊長度 (L) 以補償系統產生的雜訊
• 改變光柵對的距離 (D) 以確定對脈衝前傾的影響
• 改變焦距 (f) 以確定對脈衝前傾的影響
3、模擬結果

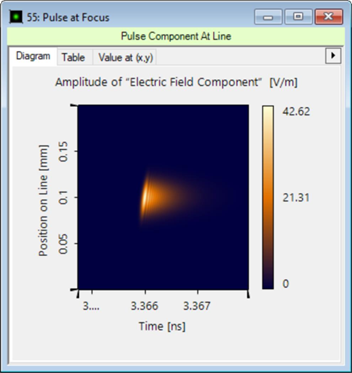

3.1場景一：場追跡模擬結果
場景 1 任務：
• 模擬第一個系統以直觀顯示理想 SSTF 對焦點場的影響

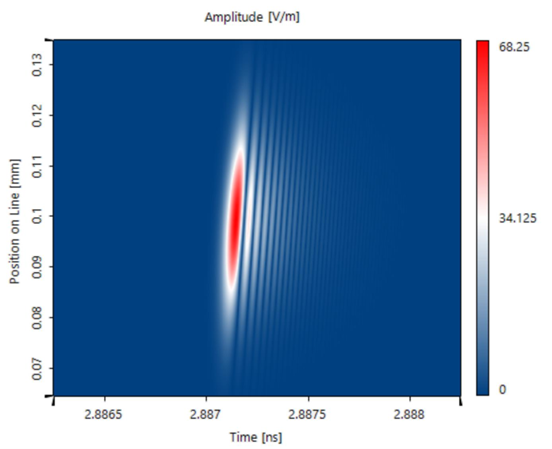

當系統產生的啁啾被功能性地移除時，焦點處的脈衝顯示出明顯的傾斜。這個傾斜的角度取決於鏡頭的焦距和展寬器的參數。
3.2場景 2：線性調頻補償
場景2任務：
• 調整塊長度 (L) 以補償光柵對產生的雜訊
• 改變光柵對的距離 (D) 以確定對脈衝前傾的影響
• 改變焦距 (f) 以確定對脈衝前傾的影響

L=640mm（優化後） L=550mm L=50mm
光柵對在場中引入了雜訊。如果不進行補償，它將及時加寬脈衝，從而覆蓋傾斜。
3.3場景 2：展寬器距離的變化
光柵之間的距離越大，光譜分離越寬，從而增加了焦點處脈衝前沿的傾斜度！
注意：對於每個設置，需要調整雜訊補償塊的長度以實現最佳壓縮！
場景2任務：
• 調整塊長度 (L) 以補償光柵對產生的雜訊
• 改變光柵對的距離 (D) 以確定對脈衝前傾的影響
• 改變焦距 (f) 以確定對脈衝前傾的影響

D=50mm D=100mm D=150mm
3.3場景 2：焦距的變化
同樣的原理也適用於較短的焦距。與以前不同，雜訊保持不變。
場景2任務：
• 調整塊長度 (L) 以補償光柵對產生的雜訊
• 改變光柵對的距離 (D) 以確定對脈衝前傾的影響
• 改變焦距 (f) 以確定對脈衝前傾的影響

f=5mm f=35mm f=75mm
|
