高NA顯微鏡系統分析偶極子源的PSF
時間:2024-07-16 14:12來源:未知作者: infotek點擊:次列印
摘要







       偶極子源可以很好地模擬螢光分子的發射光和奈米球的散射光。 因此，偶極子源是點源的良好模型，其在實際中考慮了向量效應。對此類點源的PSF進行分析是非常重要的。在VirtualLab Fusion中內置了偶極子源。通過連接複雜的高數值孔徑顯微鏡系統，可以在VirtualLab Fusion中直接計算其PSF。

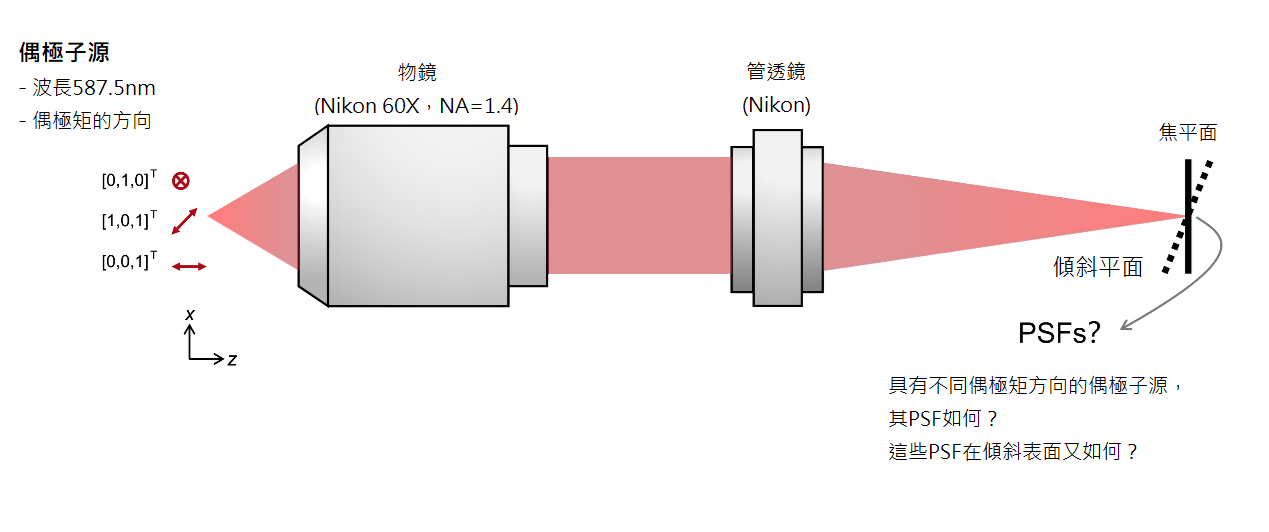

建模任務

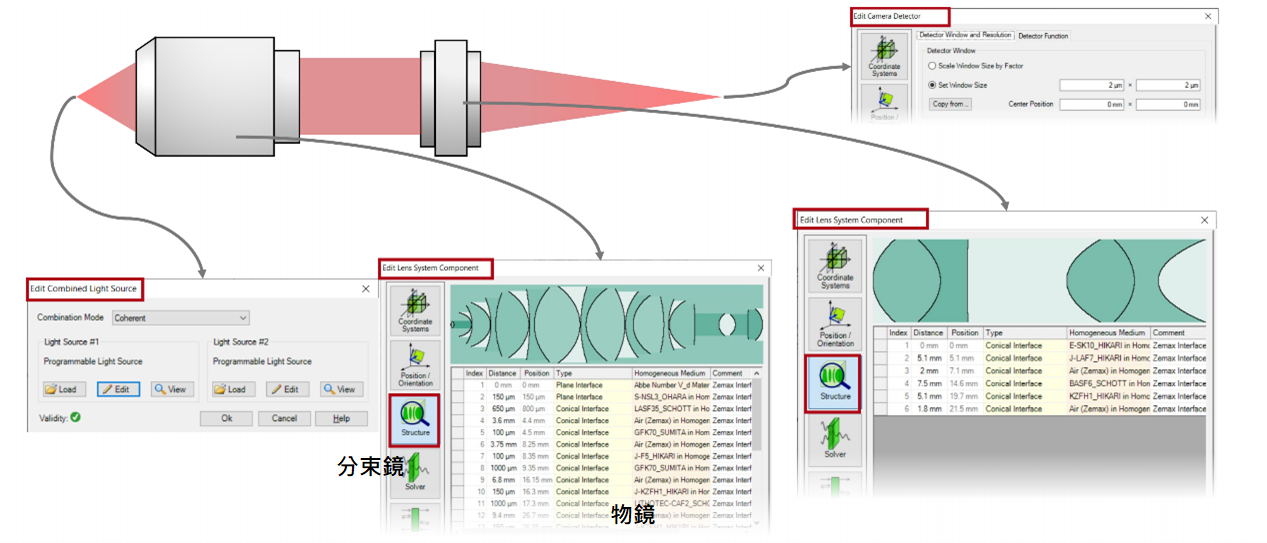

VirtualLab Fusion 構建系統


系統構建模組

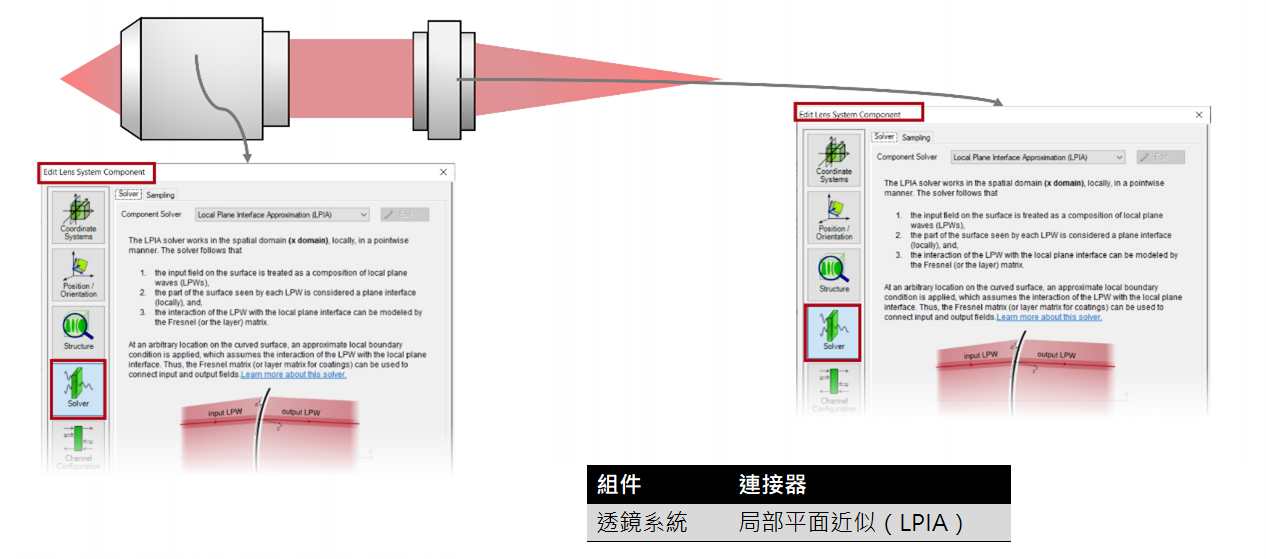

元件連接器









幾何光學模擬


以光線追跡

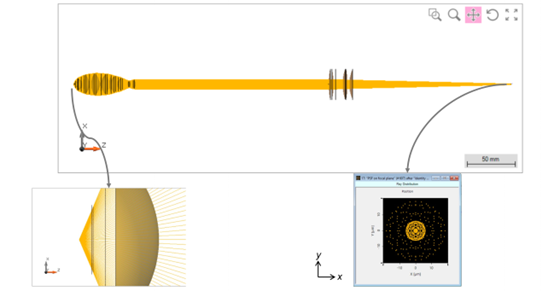

結果：光線追跡










快速物理光學模擬


以場追跡

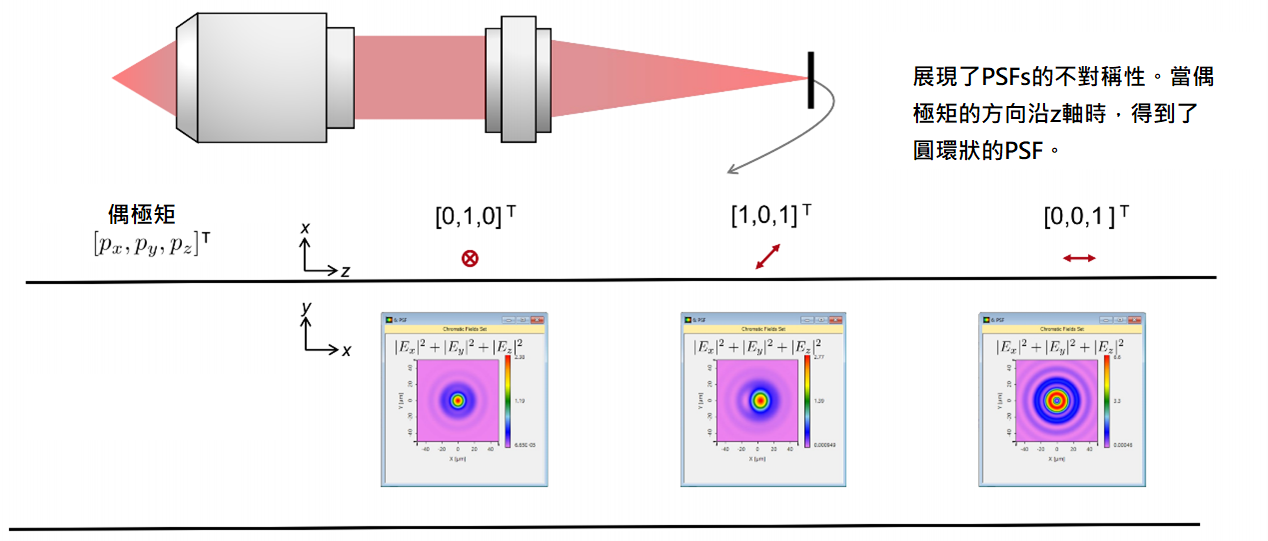

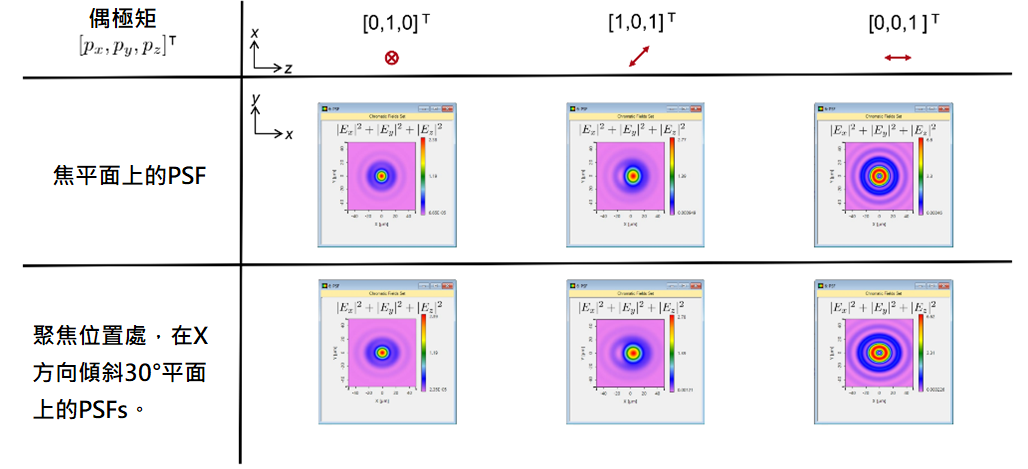

       1. 焦平面上的PSFs

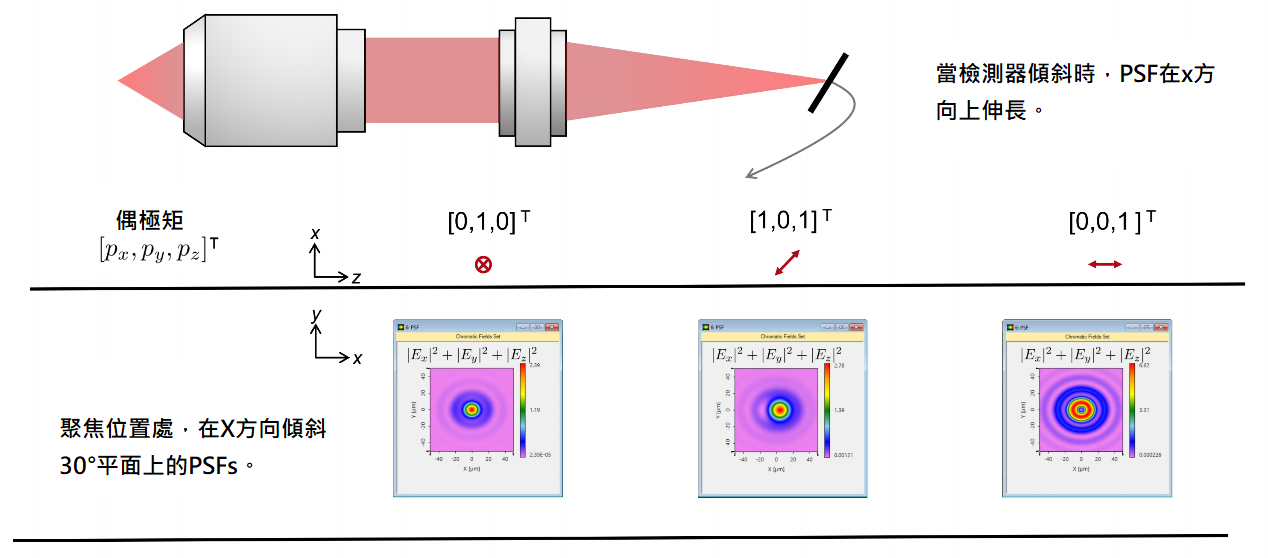

       2. 在X方向傾斜30°平面上的PSFs









總結
