使用光波導元件模擬“HoloLens 1”型佈局

時間:2024-07-22 14:18來源:未知作者: infotek點擊:次列印

摘要

目前，大多數創新的增強和混合現實設備都是基於光波導或波導配置，並結合微觀結構來耦合光的進入和輸出。VirtualLab Fusion技術能夠通過應用我們獨特的物理光學方法對這些器件進行詳細的建模，其中包括所有感興趣的影響因素（如同調性、偏振和繞射）。我們通過建立一個簡單的“HoloLens 1”型（1D-1D出瞳放大器）佈局模型來演示這種能力，該設備能夠在32°×18°的視場下引導光傳輸。

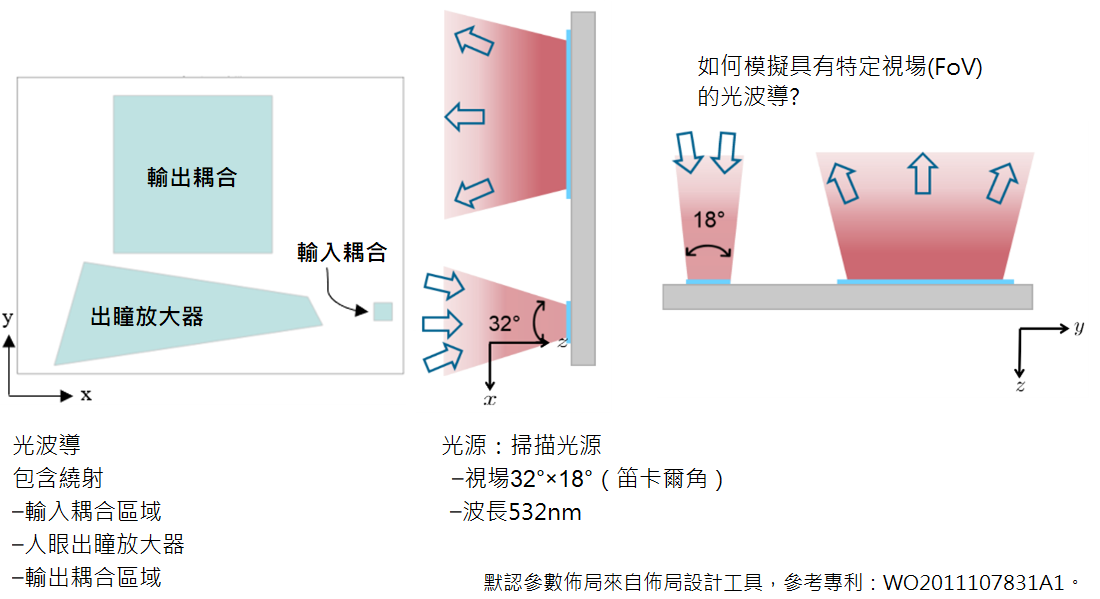

建模任務

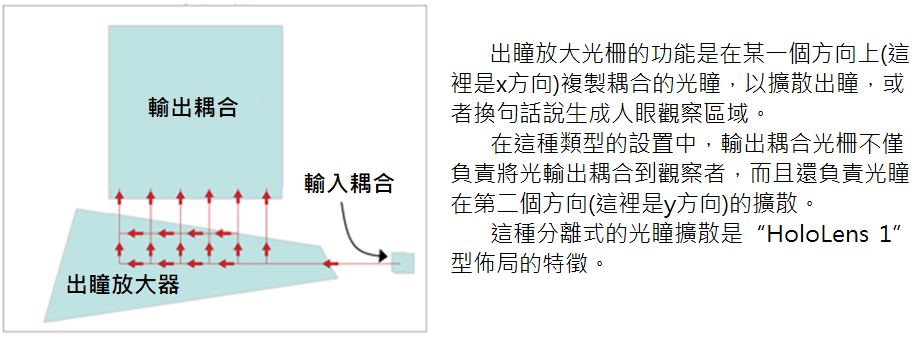

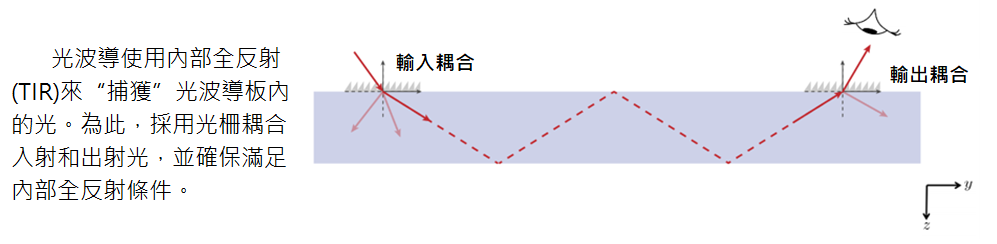

光波導的工作原理

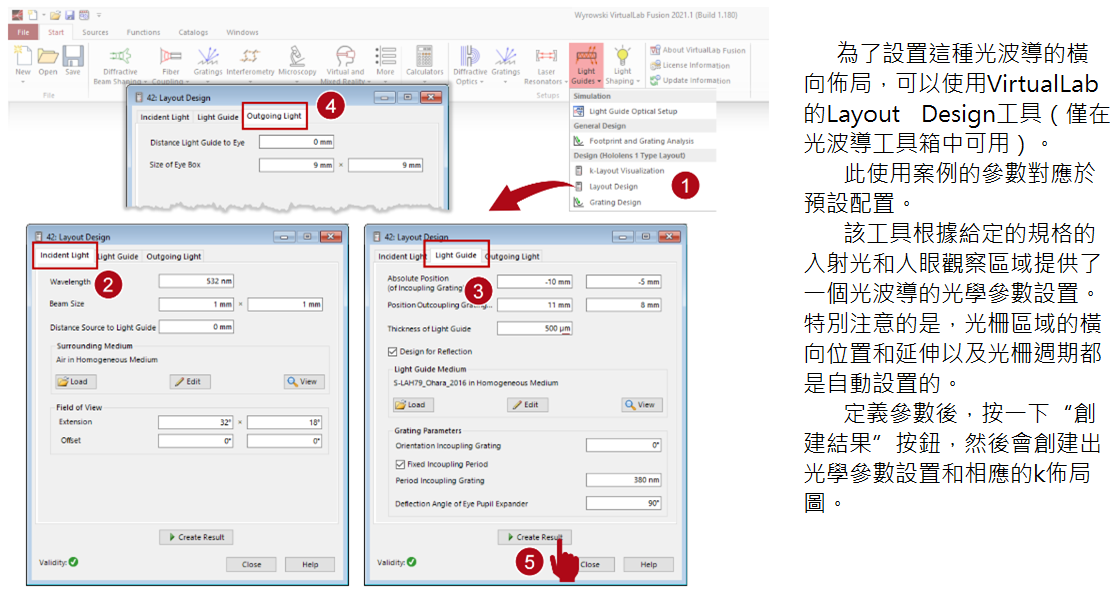

佈局設計工具

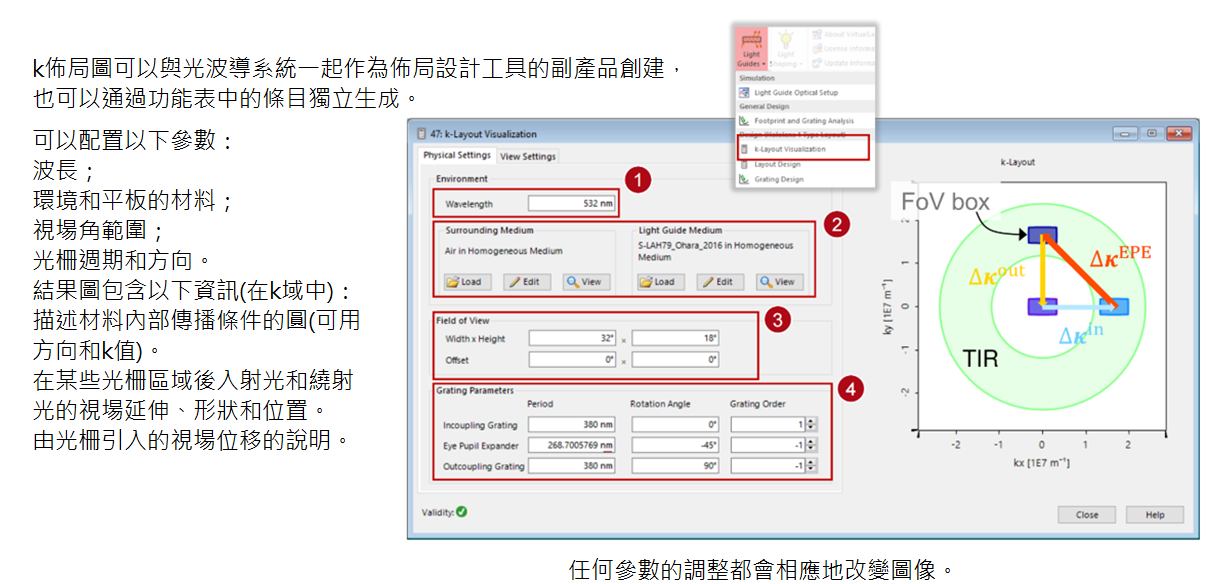

查看k佈局

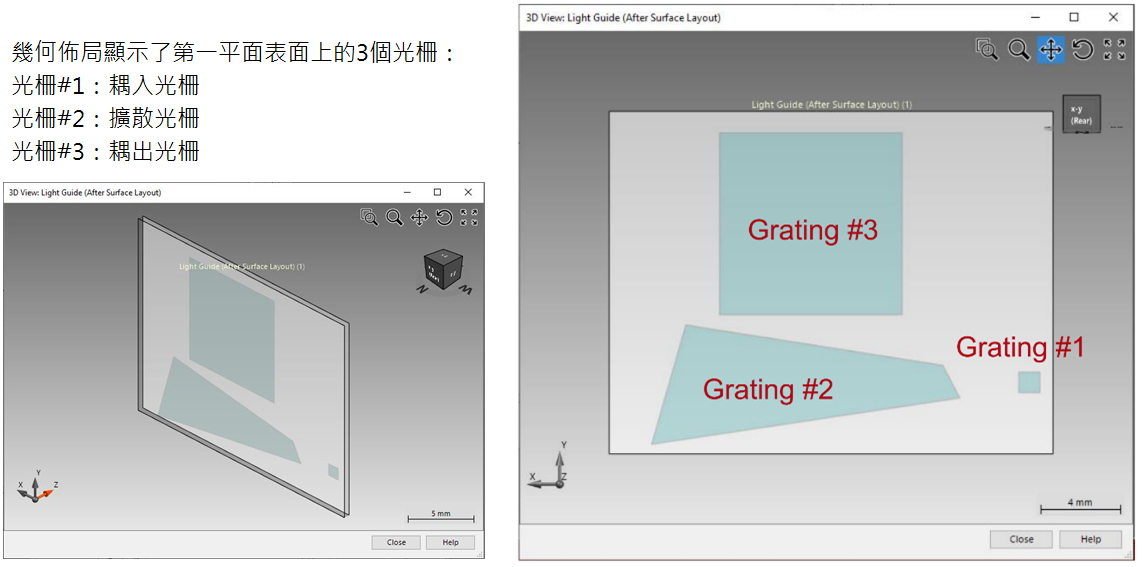

光波導表面佈局

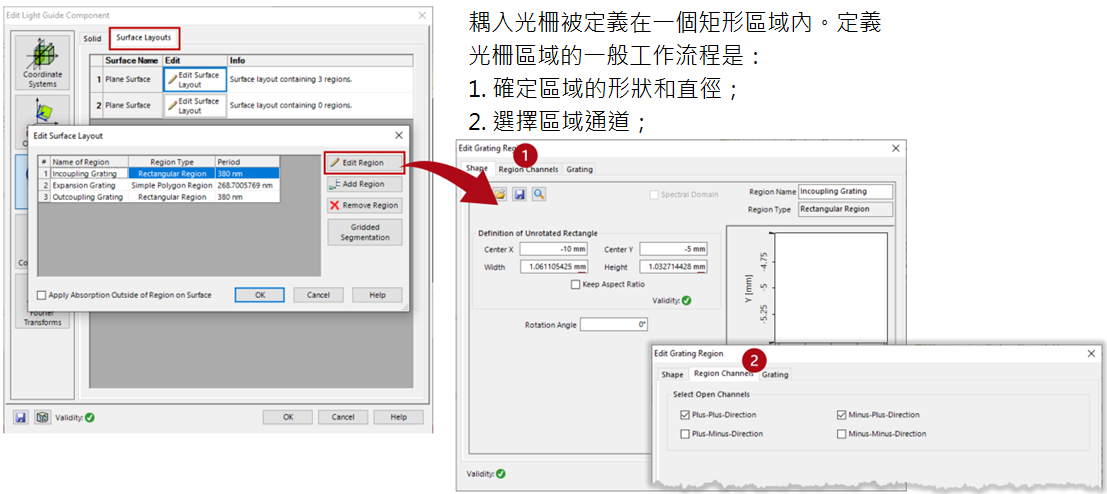

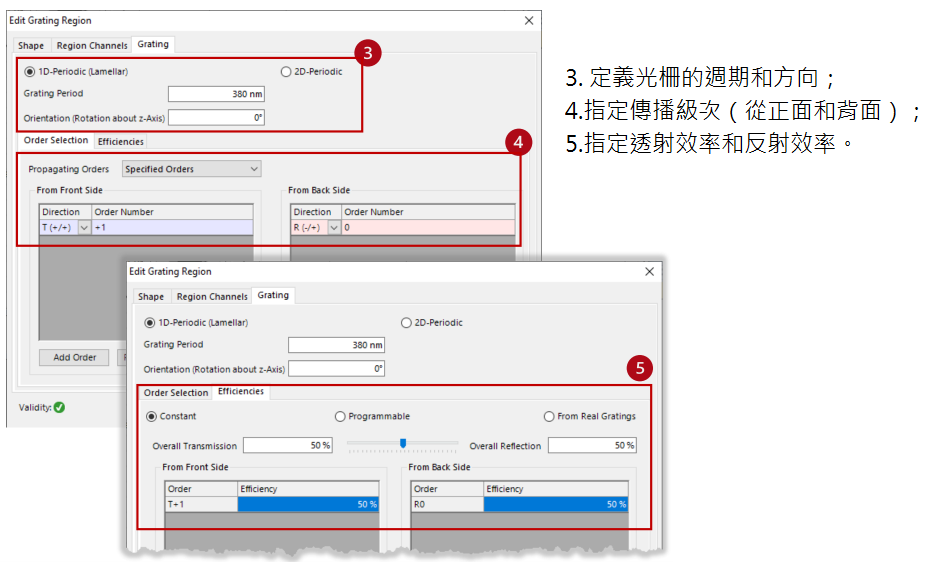

光柵#1：輸入光柵

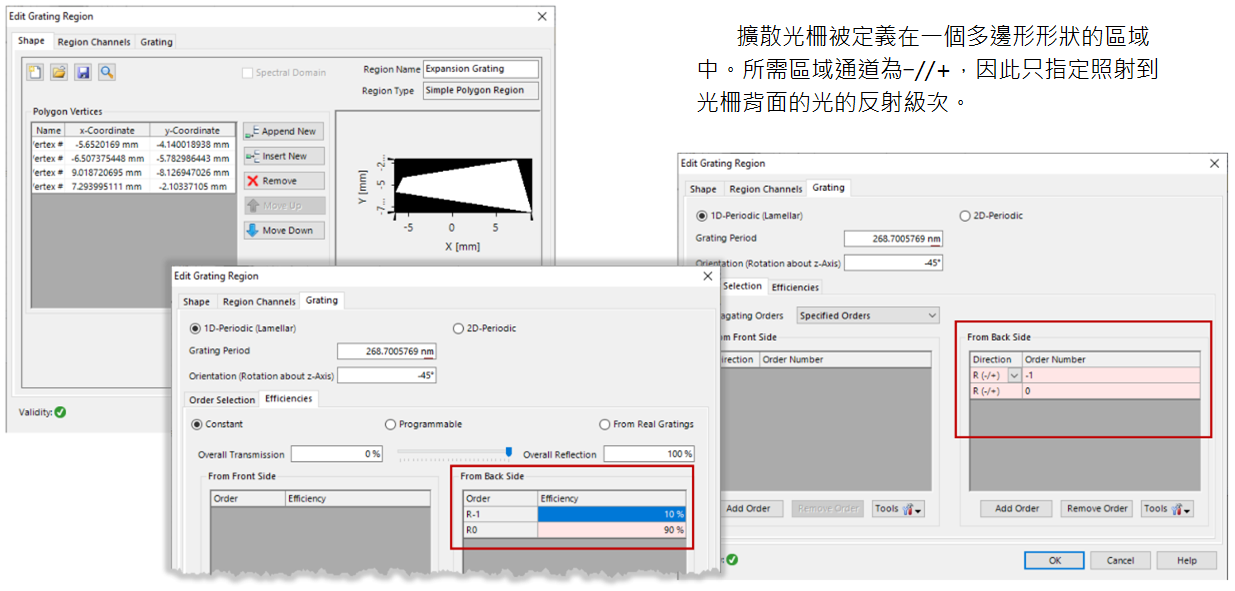

光柵#2：簡單多邊形區域中的擴散光柵

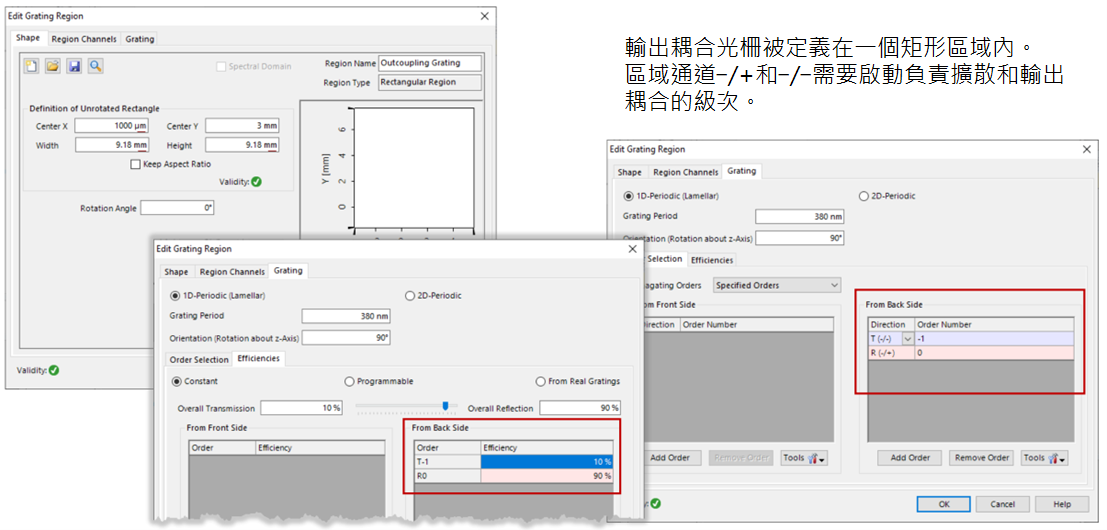

光柵#3：輸出光柵

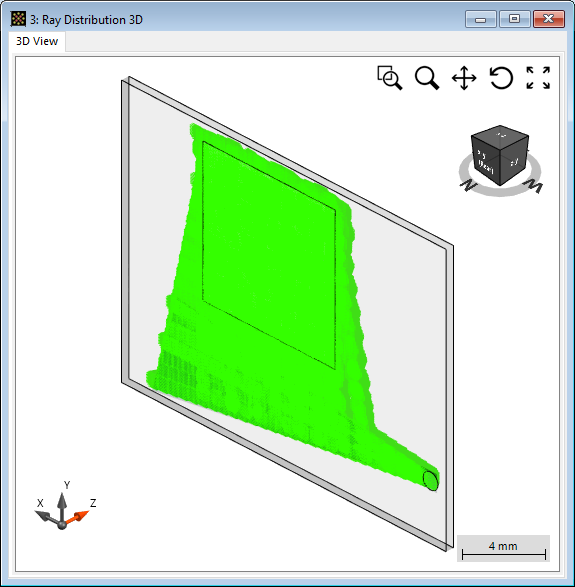

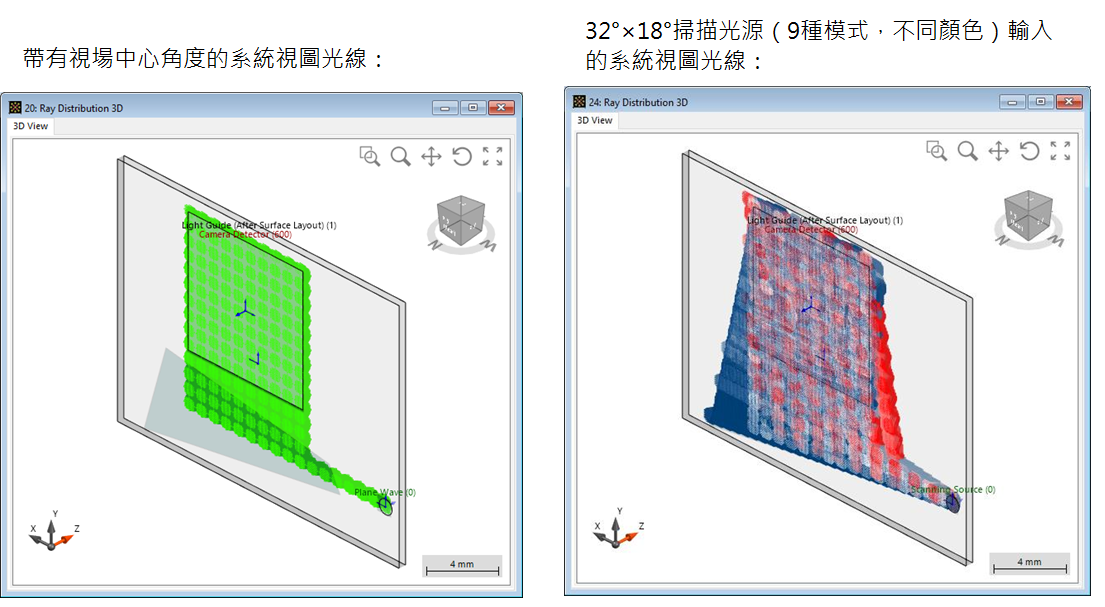

結果：三維系統中的光線追跡

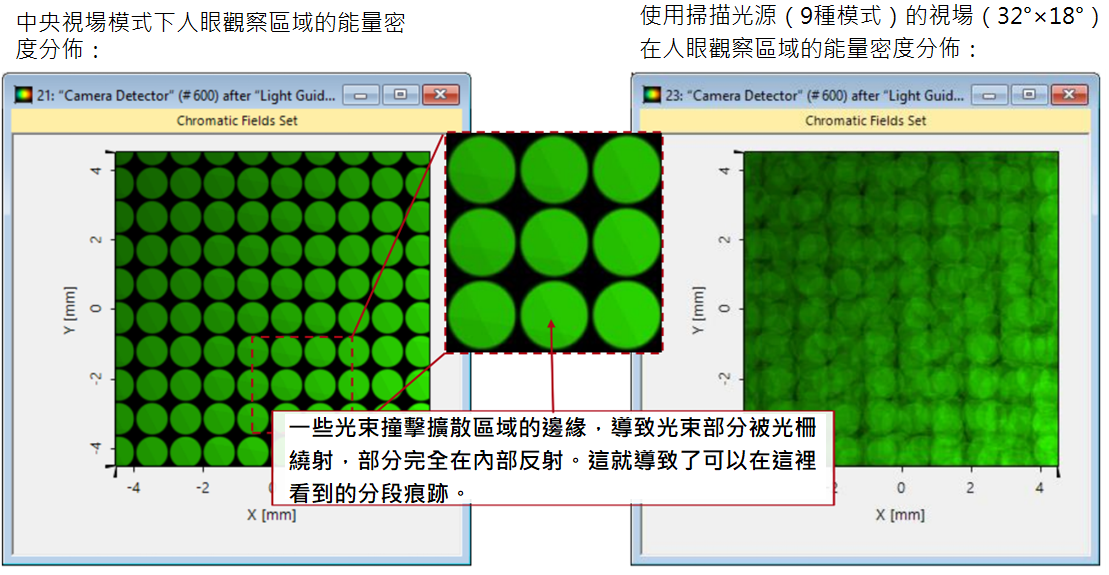

結果：場追跡（真實顏色視圖）

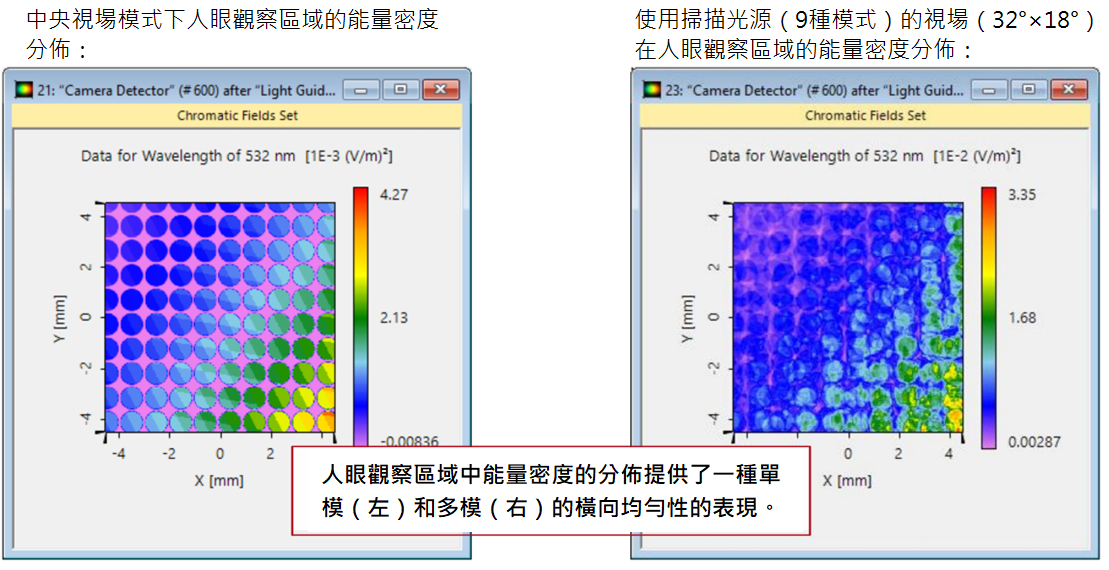

結果：場跟蹤（偽顏色視圖）

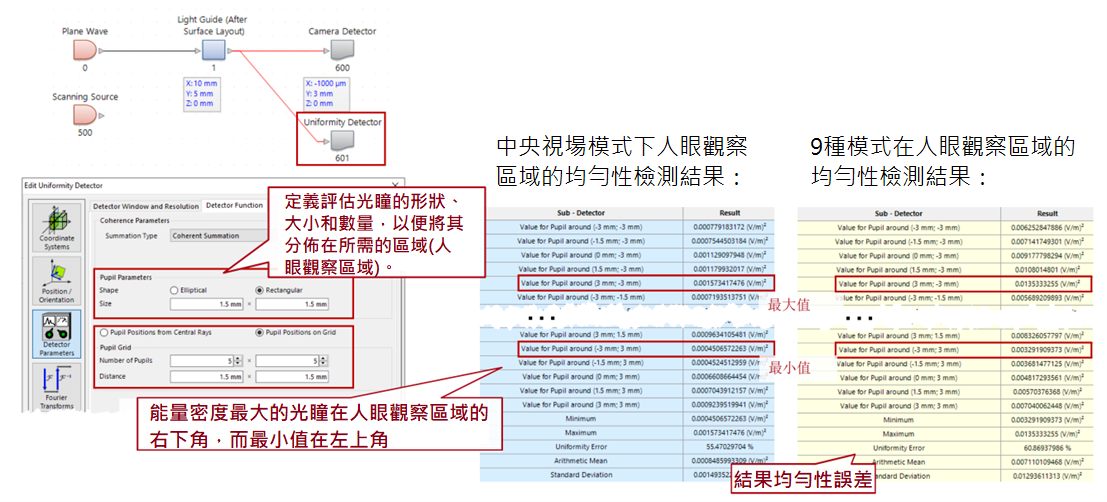

橫向均勻性評價

為了評估人眼觀察區域內的橫向均勻性，提供了均勻性檢測器，它可以在元件列表中找到（在探測器（Detectors）>評價函數（Merit Functions）>均勻性檢測器下（Uniformity Detector）。該探測器能夠研究在特定位置的特定區域（如人眼觀察區域）的橫向能量密度分佈。
