用於X射線成像的單光柵干涉儀

時間:2024-07-29 14:36來源:未知作者: infotek點擊:次列印

摘要

X射線成像通常是基於Talbot效應，以及光柵的週期性自成像。按照N. Morimoto等人的工作，我們選擇了三種類型的相位光柵，有十字、棋盤和網狀圖案。這些光柵在一個單一的光柵干涉儀中被採用，被建模為僅有相位的傳輸函數（因為X射線的波長比光柵的最小特徵尺寸小得多），並且在VirtualLab Fusion中測試它們的自成像。

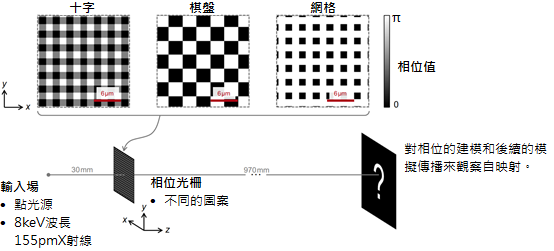

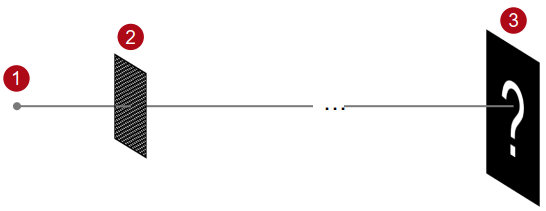

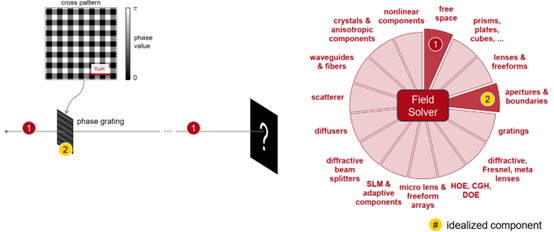

建模任務

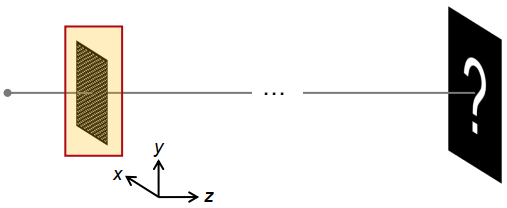

相位光柵

如果光柵結構的最小特徵大於入射光波長的大約五倍，那麼產生的相位值就與結構成正比。

在這種情況下，我們通過函式定義的方法來模擬光柵。

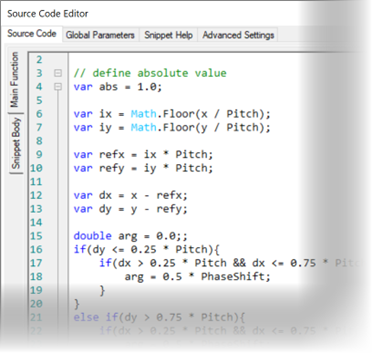

在我們的光學設置中，我們使用了一個理想的元件，其中電磁場被乘以僅有相位的傳輸函數，這可以很容易地進行程式設計。

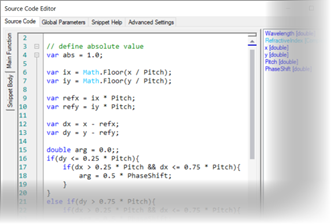

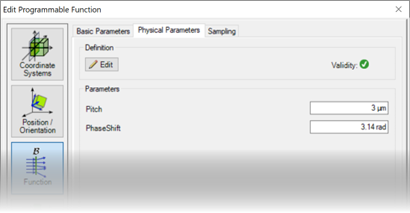

在VirtualLab Fusion中通過程式設計靈活定義任意傳輸函數

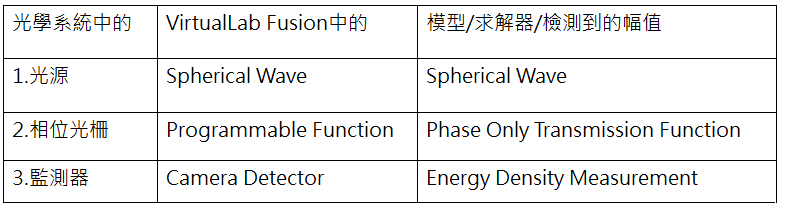

總結-元件

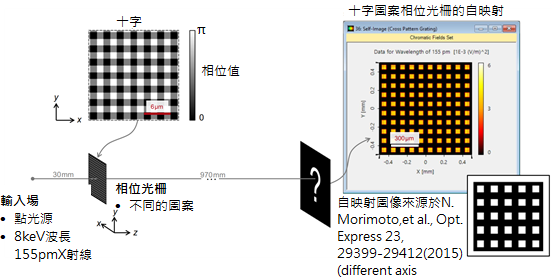

十字相位光柵

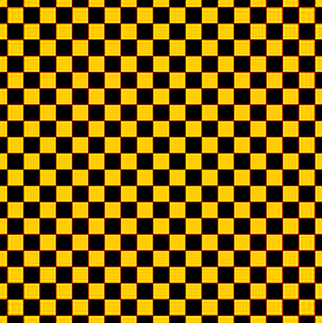

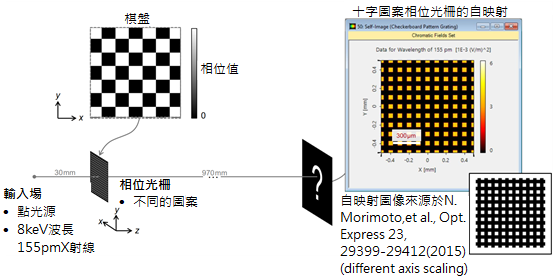

棋盤相位光柵

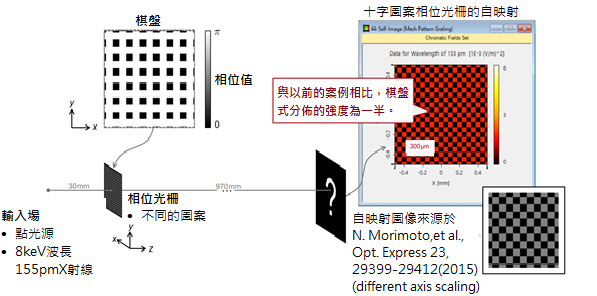

網格相位光柵

VirtualLab Fusion的工作流程

指定或定制傳輸函數

- 如何使用可程式設計功能及實例 (圓柱形透鏡）[案例］

選擇適當的檢測器進行光場的視覺化

- 電磁場檢測器 [案例］

正確設置傅立葉變換

- 傅立葉變換的設置--在實例中討論 [案例]
