如何設置VirtualLab Fusion結果的格式
時間:2024-08-15 14:31來源:未知作者: infotek點擊:次列印
摘要





       雖然為所需光學任務提供方便的工具，以獲得快速和準確的結果，是任何光學模擬軟體的主要目的，但多功能後處理的價值不應被低估。對結果資料外觀的調整不僅可以滿足期刊或報告中出版物的特定要求，而且還可以強調和突出結果中有趣的方面。在此案例中，展示了VirtualLab Fusion中用於自訂探測器結果的不同選項。這些工具可以用於通常2D場表示，也可用於1D橫截面資料和多圖。

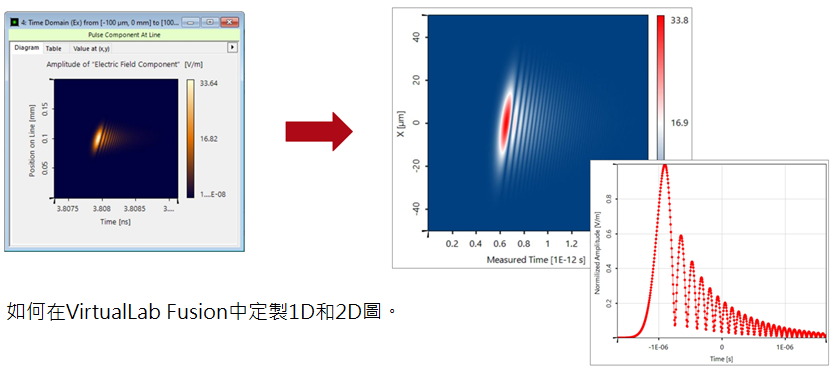

本案例展示了…

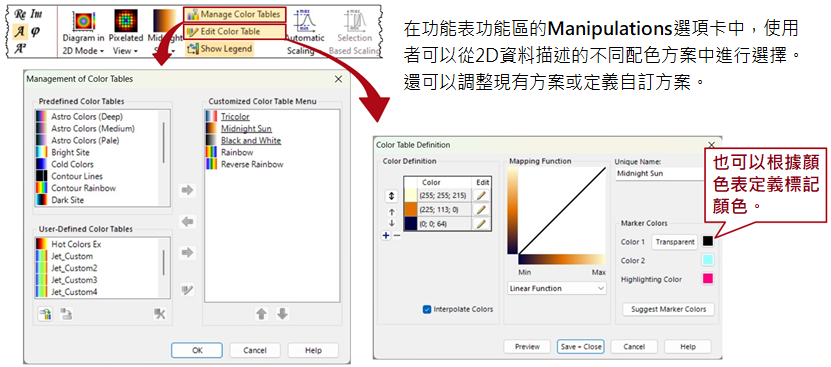

配色方案

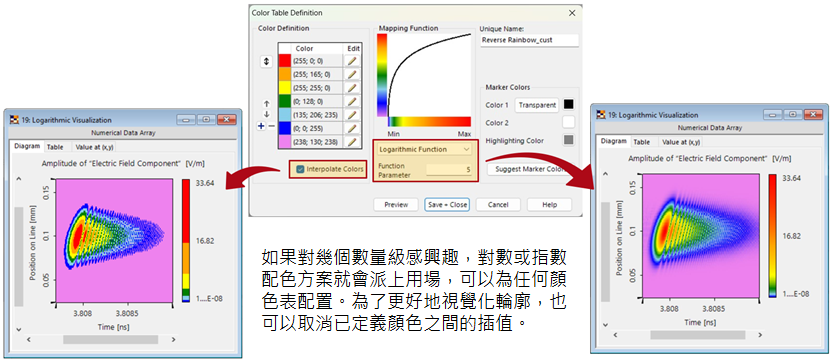

對數和指數顏色表

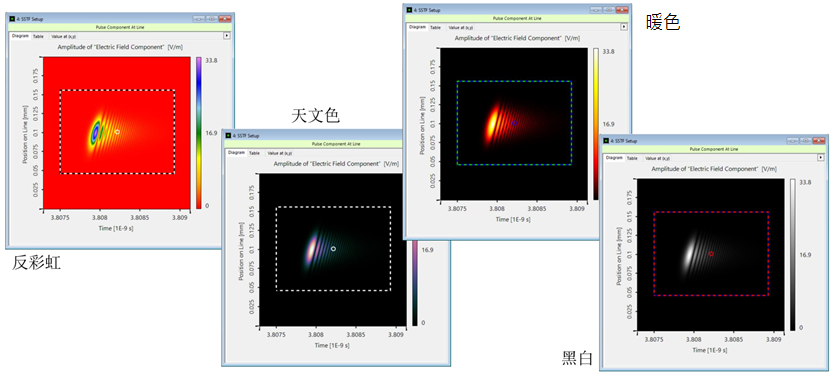

配色方案示例

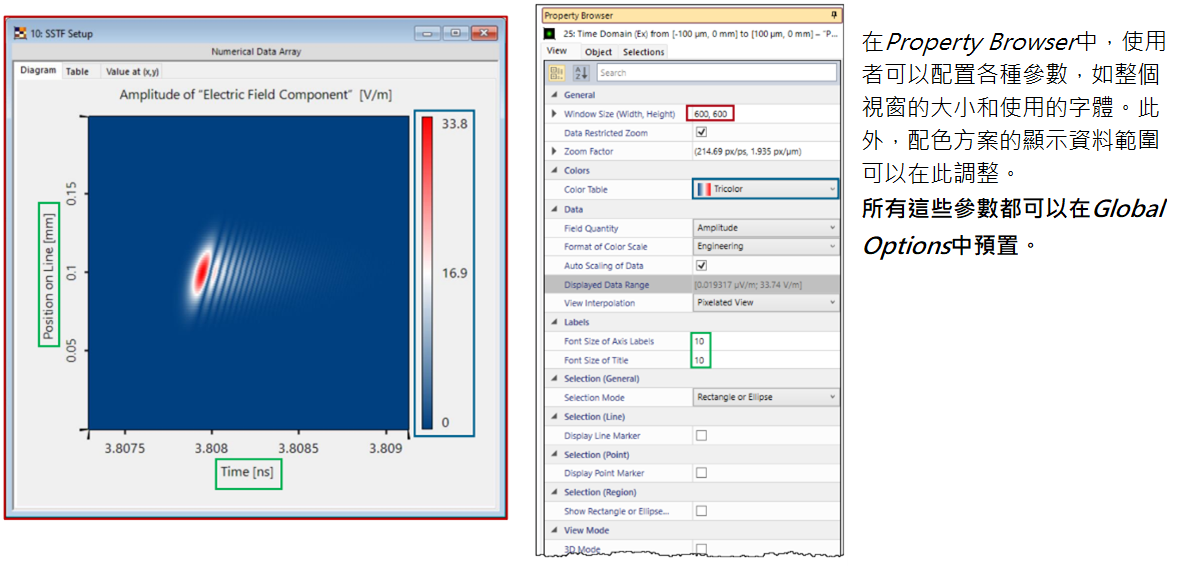

縮放和軸配置

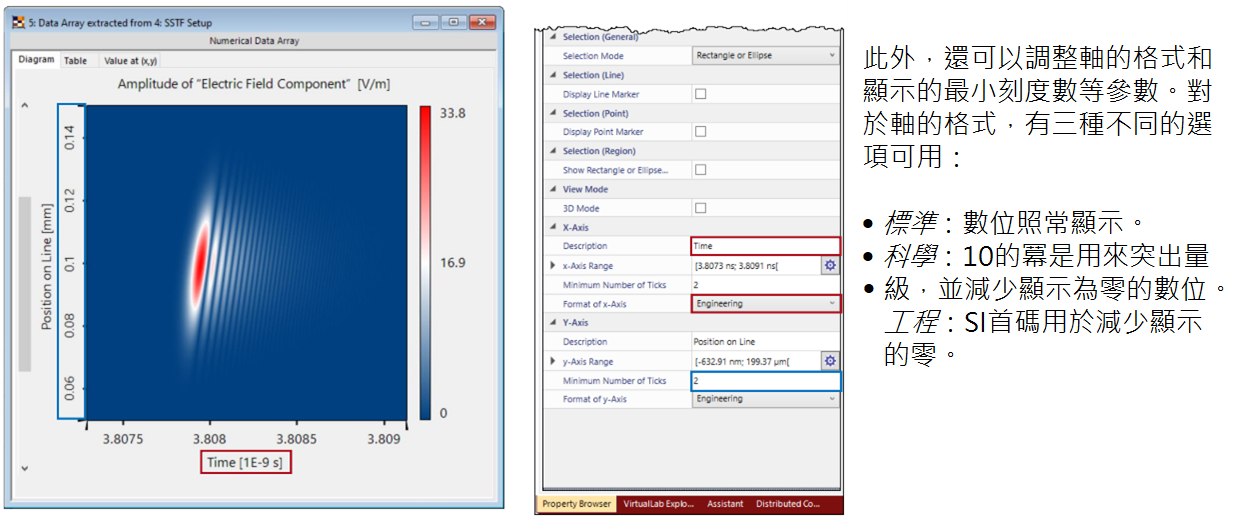

軸配置

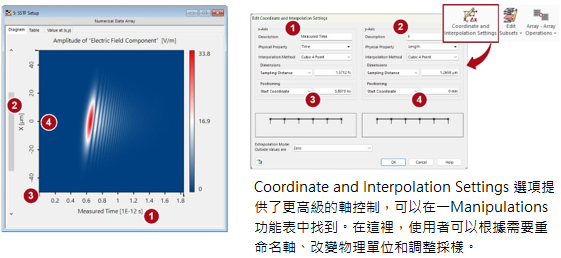

座標和插值設置

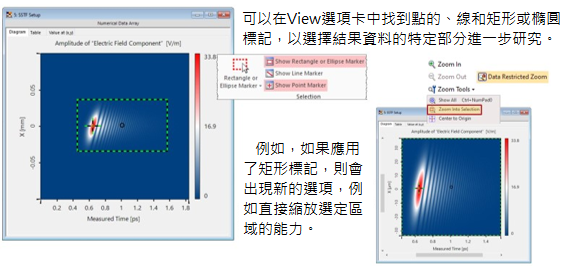

點和矩形標記

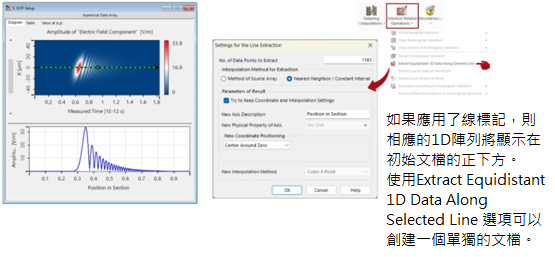

1D橫截面選擇/線掃描

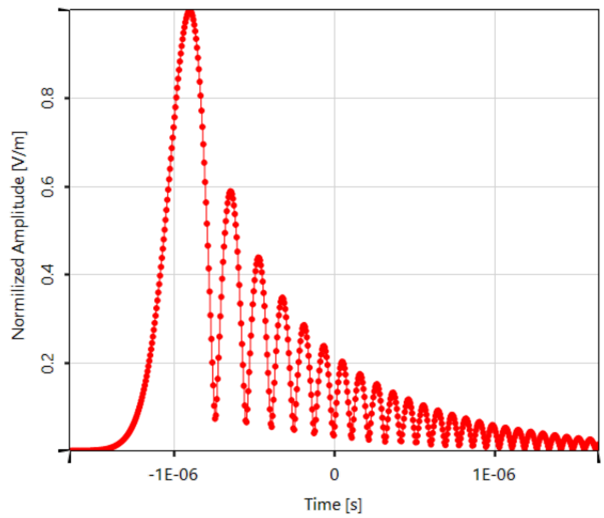

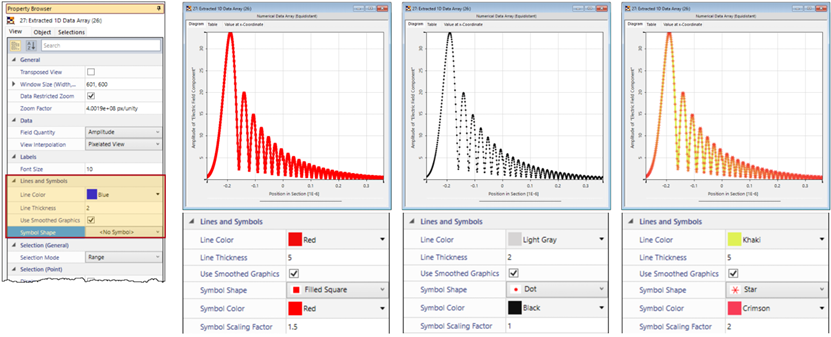

一維圖的線與符號





      對於一維資料，可以使用符號來表示曲線中的實際採樣點，它們的外觀可以在Property Browser中進行調整。

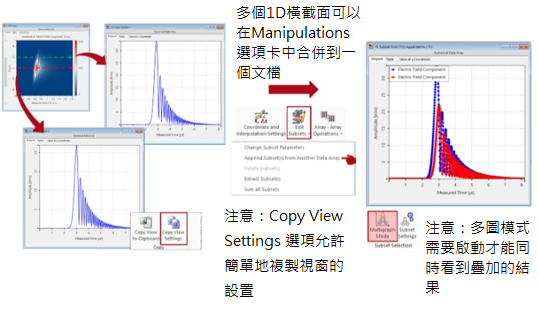

生成多圖文檔

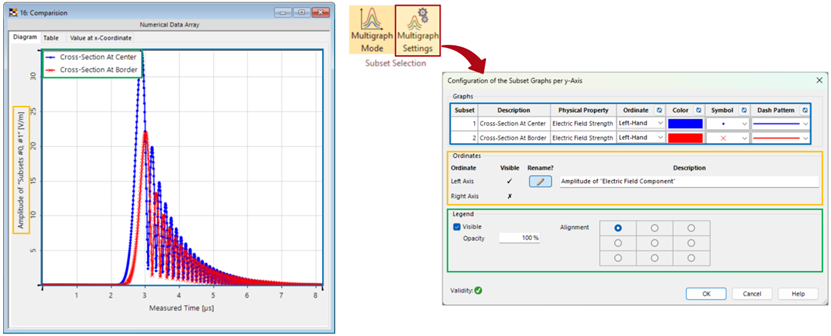

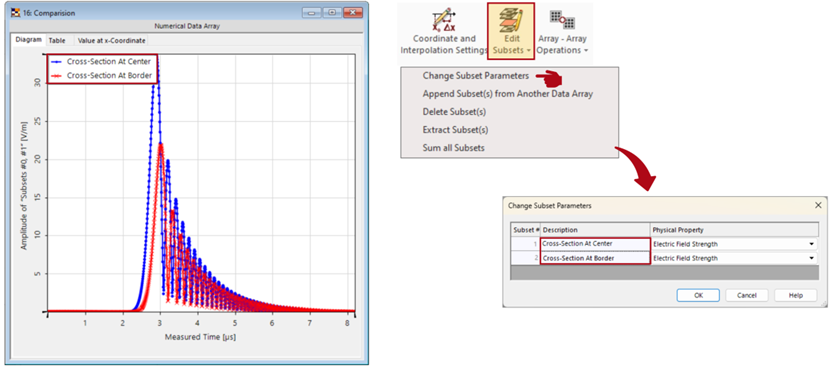

多圖文檔的格式設置






       使用Manipulations選項卡中的Change Subset Parameters，可以設置每個獨立子集的基本屬性(例如名稱和顯示的物理量)。





       在View選項卡中，當Multigraph Mode啟動時，它旁邊將出現一個新選項。Multigraph

       Settings允許自訂視覺化(例如，圖形的顏色和圖例的位置)。

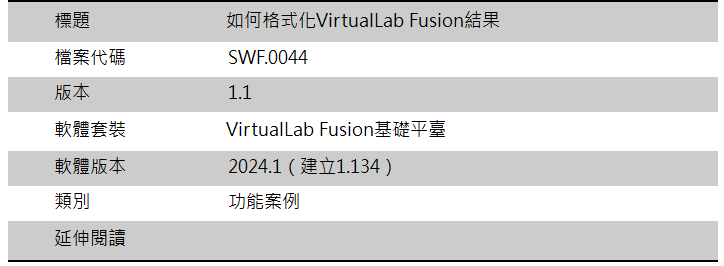

檔案資訊
