摘要




       VirtualLab Fusion的主要目的是將現實世界中的實驗和研究帶入虛擬世界，Optical Setup作為現實實驗室的一種數位孿生。在這裡，使用者可以配置光源、元件和探測器，控制所有元件的位置和參數，並定義填充它們之間空間的材料。本案例對該概念進行整體介紹。

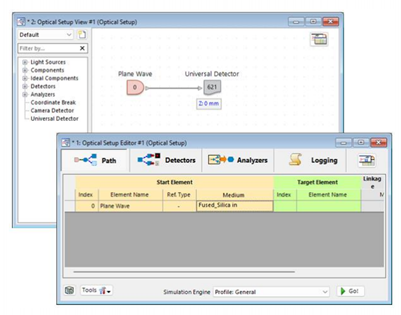

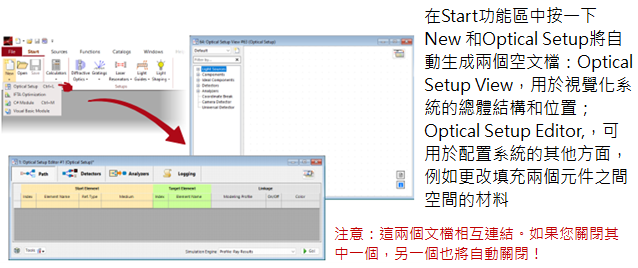

創建一個新的光路設置

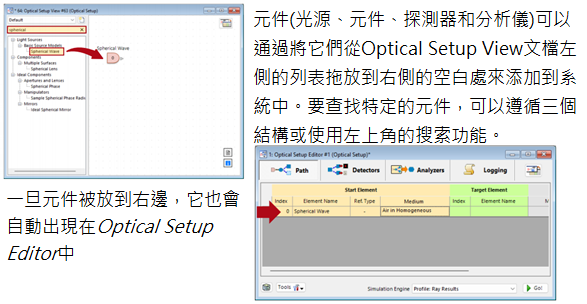

在光路設置中添加元件

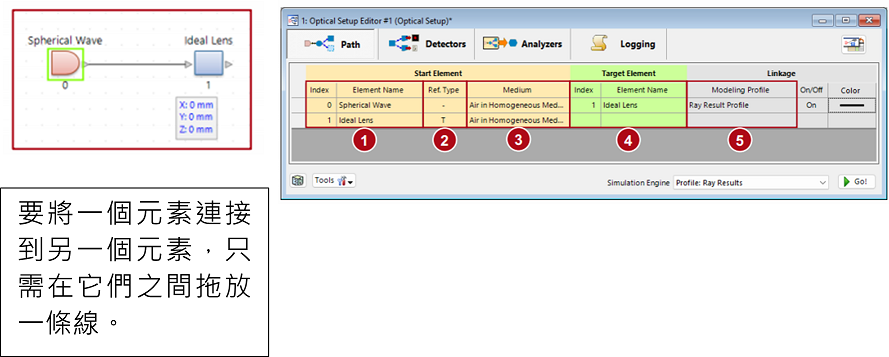

將元件相互連接


       然後，連接將自動出現在Optical Setup Editor中，包括以下資訊:


       1) 每個連接的Start Element的名稱和索引(自動分配的編號)。

       2) Reference Type:R代表反射，T代表透射。


       3) 填充兩種元件之間空間的均勻介質。


       4) Target Element的名稱和索引。

       5) 使用的追跡模式(請參閱: Configuring Your Simulation in VirtualLab Fusion)

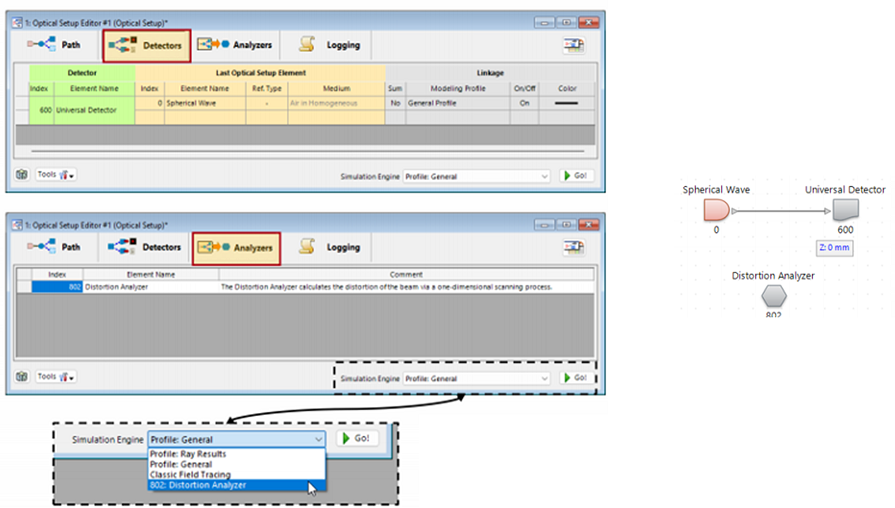

探測器和分析儀




       Detectors和Analyzers在Optical Setup Editor中有自己的選項卡。由於Detectors的工作方式與其他元件類似(意味著它們需要連接到已啟動的路徑才能工作)，因此它們的頁面看起來與光源和元件的頁面相同。另一方面，Analyzers不與系統連接，更多地作為自己的模擬引擎，通常具有整個系統的“鳥瞰”視圖。因此，他們的頁面主要包括關於分析器用途的資訊。

       注意:由於它們的特殊性質，需要將分析器設置為當前要運行的模擬引擎。這只能在Optical Setup Editor中完成。

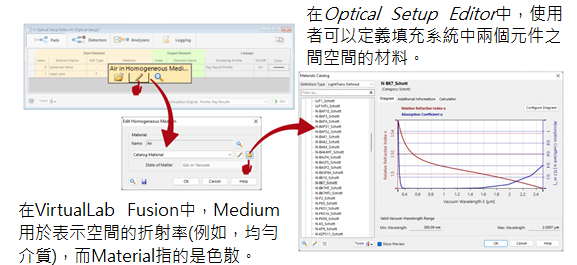

定義元件之間的介質和材料


連接




       Optical Setup Editor最右邊的欄可用於自訂群組件之間的連接。用戶可以快速禁用某些連接(在Optical Setup View中用虛線表示)，甚至可以定制任何連接的顏色。

       模擬將不考慮停用的連接，但連接的元件將保持其相對位置。

       注:按兩下Optical Setup View中的任何連接也將啟動或停用它。

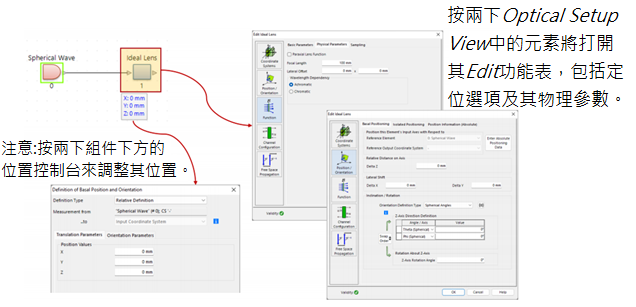

指定組件的位置和參數


執行模擬

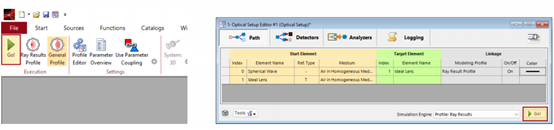

       要實際執行模擬，只需點擊Optical Setup Editor或Profile Editing & Run功能表選項卡中的Go！按鈕。然後，VirtualLab Fusion將使用啟動的Simulation Profile自動啟動模擬。有關如何配置模擬的更多資訊，請查看以下文檔:


        Configuring Your Simulation in VirtualLab Fusion

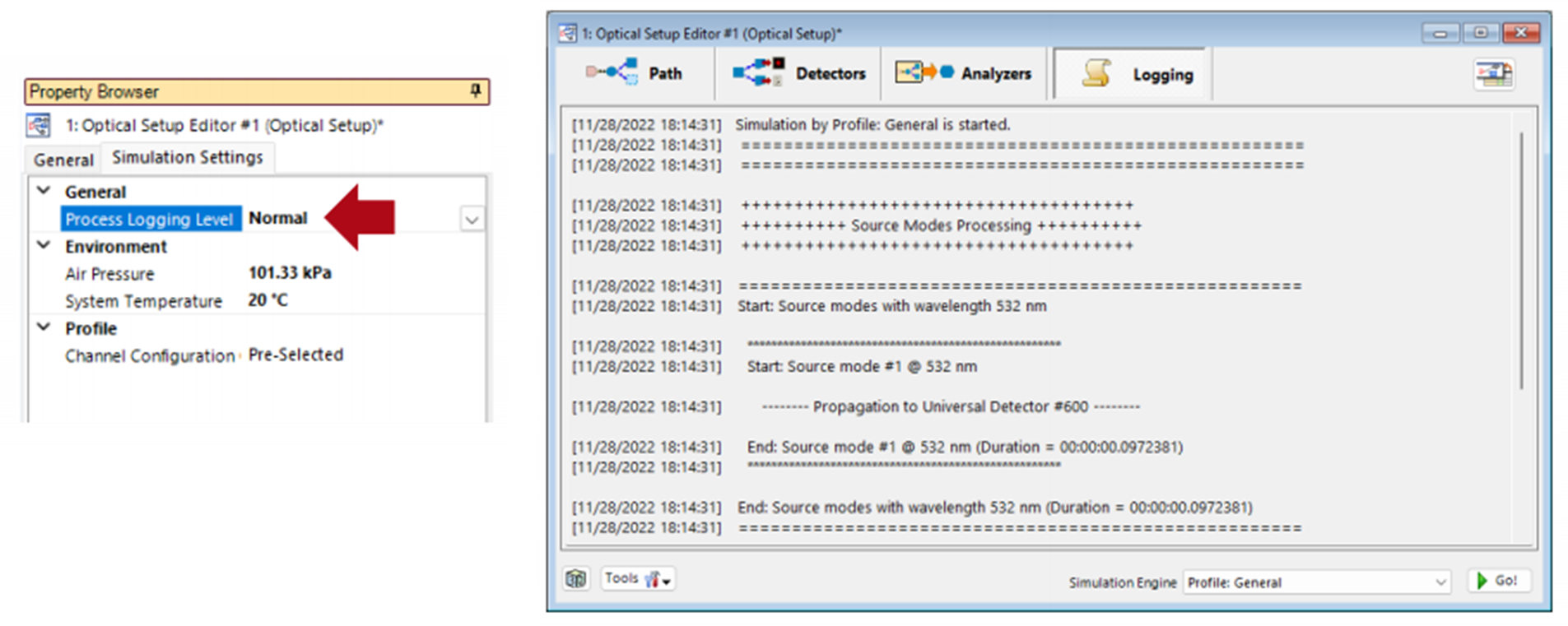

日誌記錄




       要查看模擬的當前狀態或獲取有關內部過程的更多資訊(如使用了哪些傅立葉變換)，可以在Property Browser的Simulation Settings中啟動Logging。

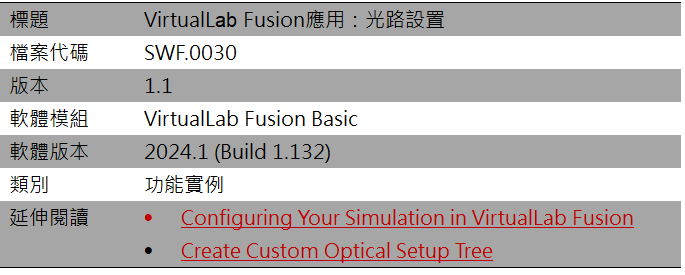

檔案資訊
