VirtualLab Fusion應用:繞射角計算器
時間:2024-09-23 15:33來源:未知作者: infotek點擊:列印
摘要







       繞射光柵的定義特徵是其結構的週期性,根據傅立葉理論預測,這種週期性會導致入射光在透射和反射中被分成一組離散的級次。這些傳播級次的數量,以及每個級次的偏轉角度,取決於輻射的波長、光柵前後介質的折射率、結構的週期和入射角。這種依賴關係在數學上被編碼在光柵方程中。在這個使用案例中,我們介紹了VirtualLab Fusion的繞射角計算器,這是一種用於涉及光柵方程計算的便捷工具。

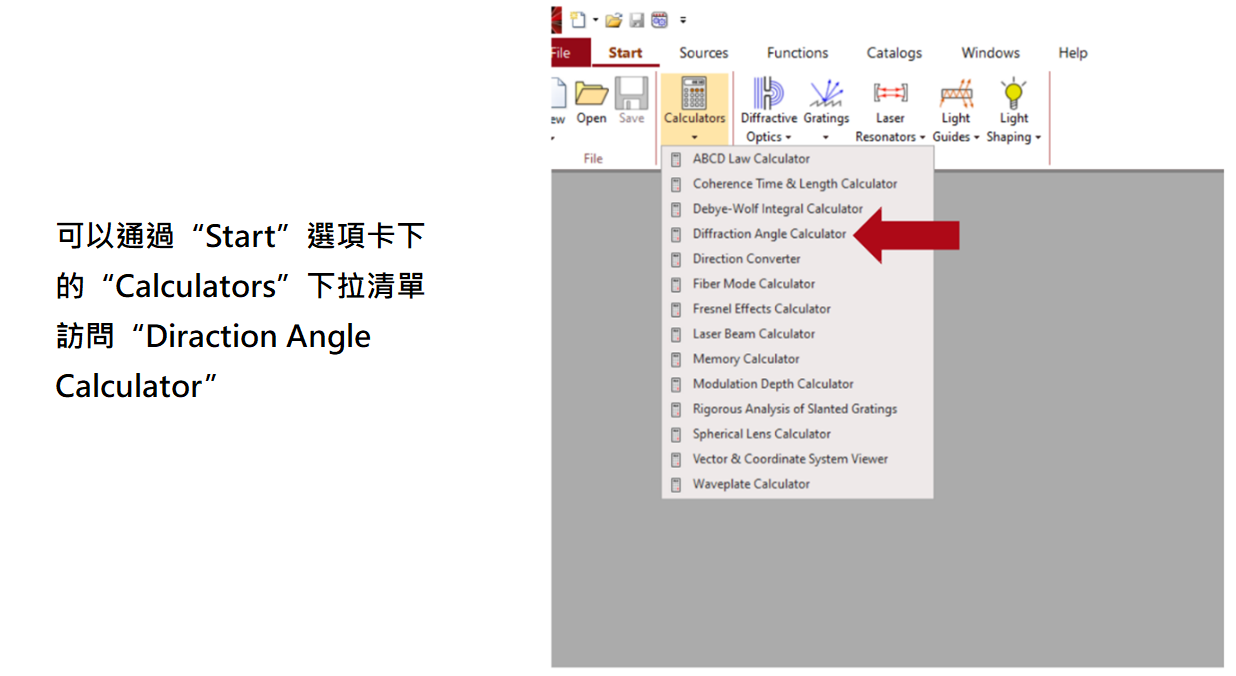

打開繞射角計算器

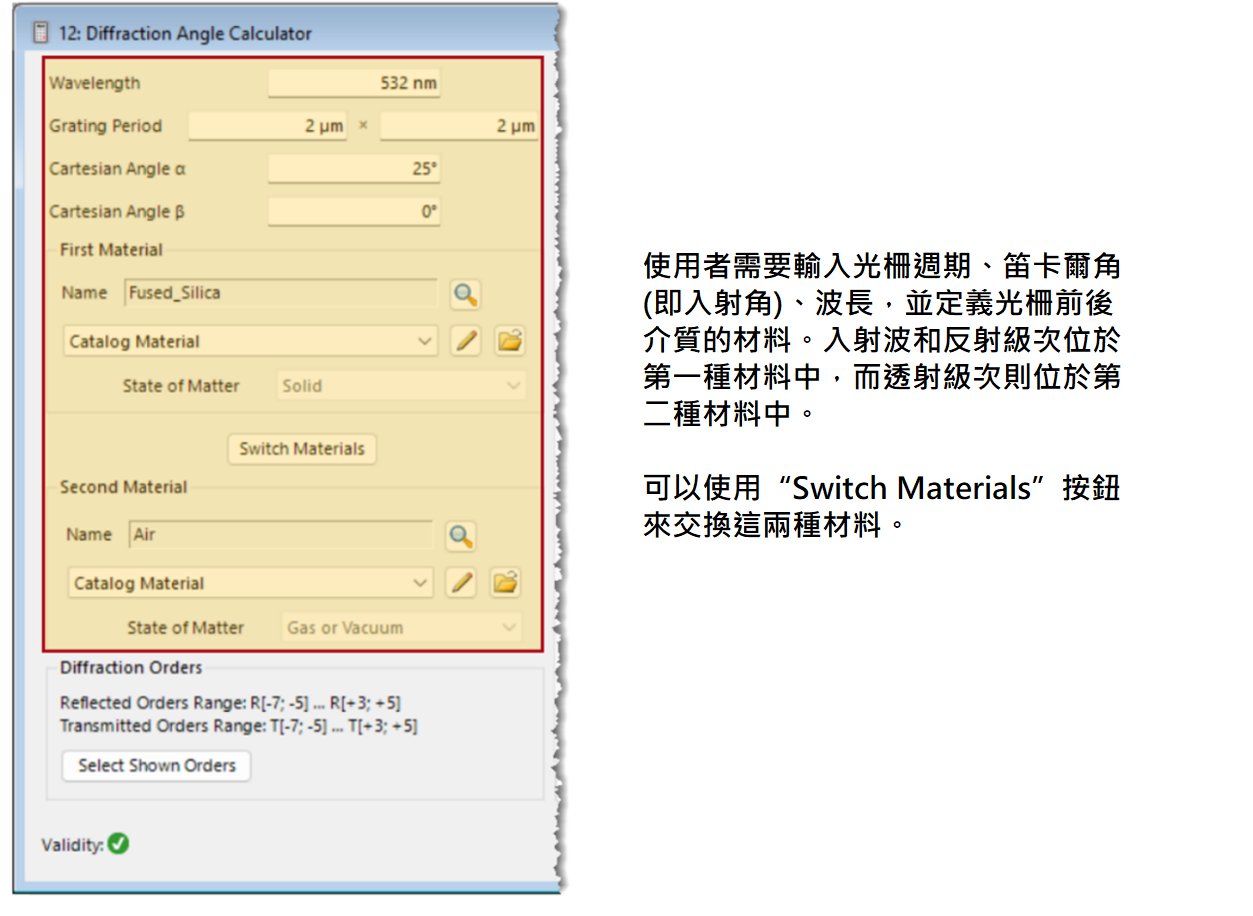

設置輸入參數

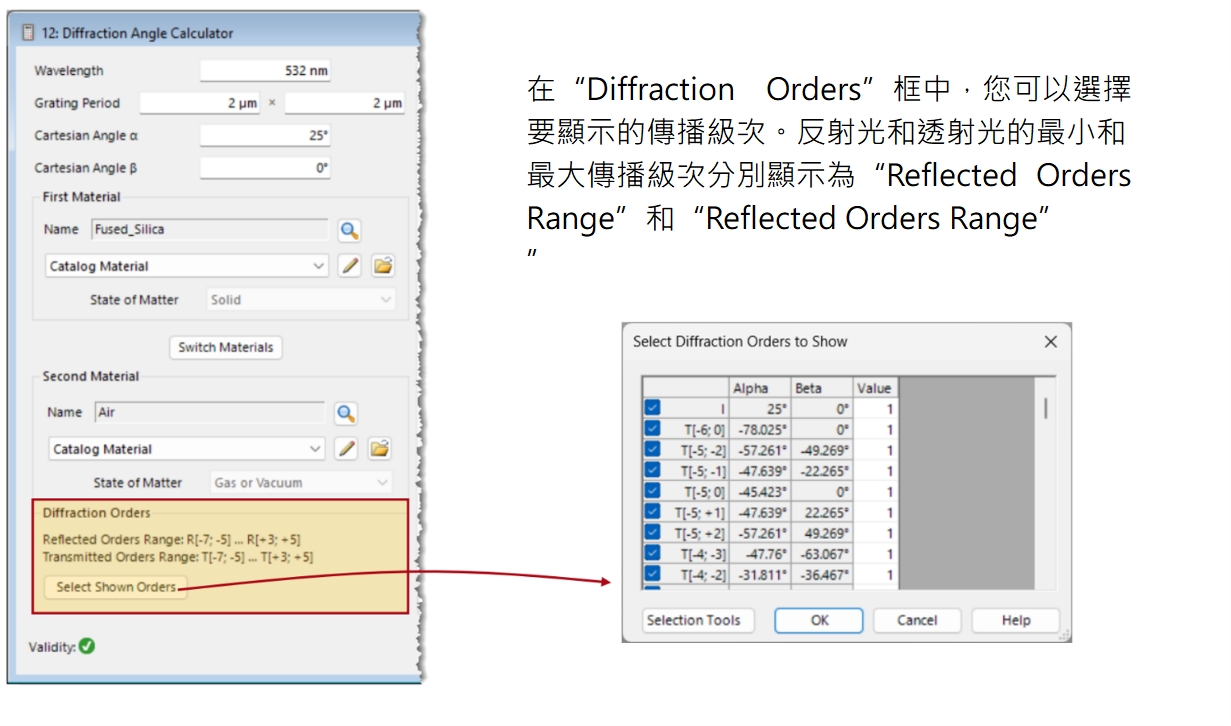

選擇要顯示的繞射級次

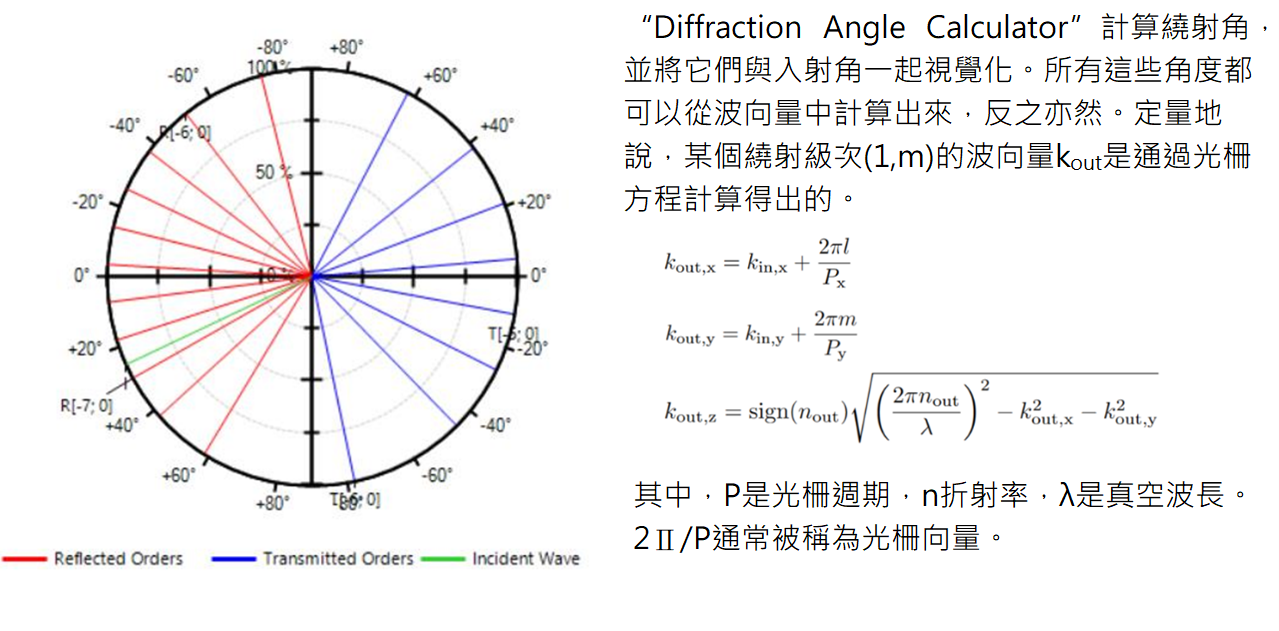

光柵方程

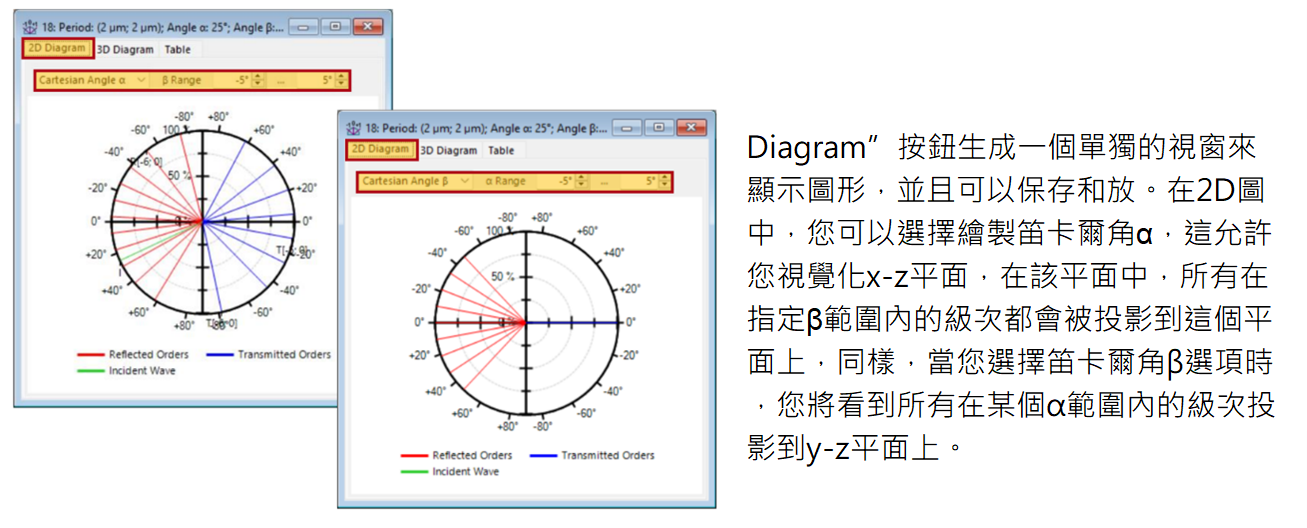

繞射級次圖

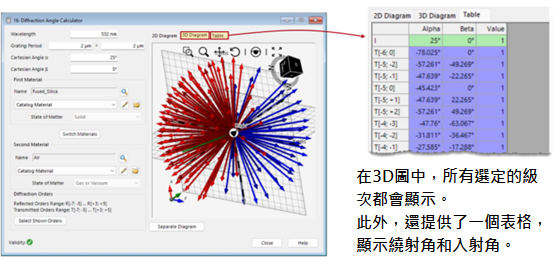

繞射級次圖

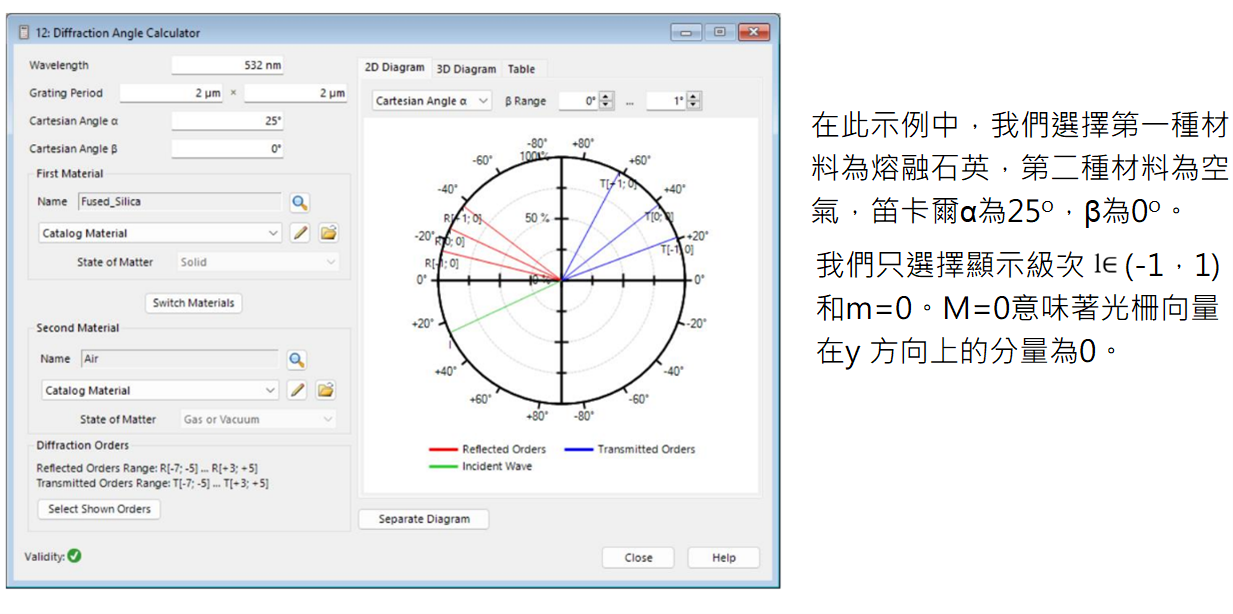

示例

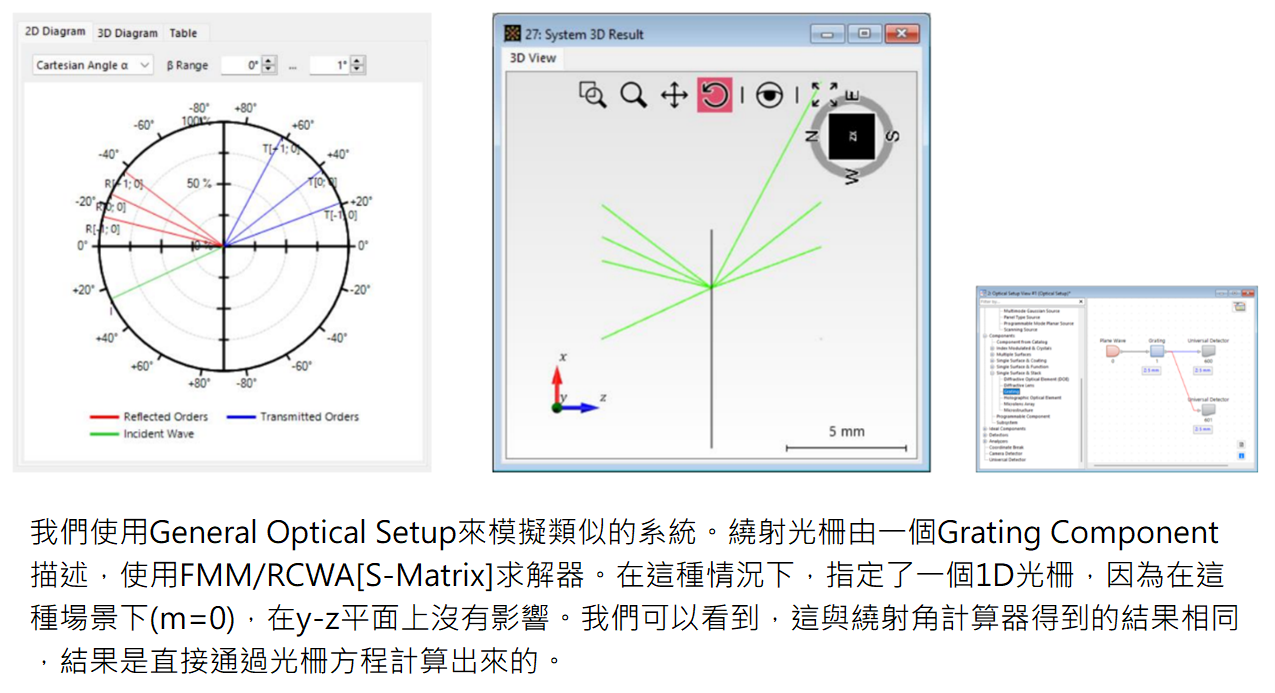

在一般光學設置中的示例

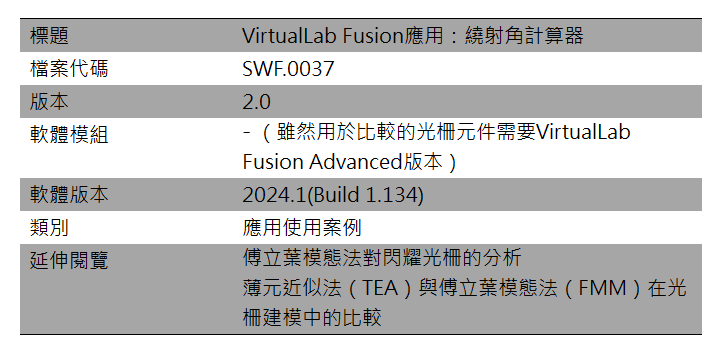

檔案資訊
