在光學設置中包含透鏡系統

時間:2024-10-09 13:03來源:未知作者: infotek點擊:次列印

摘要

在本文檔中，我們介紹了一種可能的工作流程，用於將給定透鏡的參數（例如，來自製造商的資料表）傳輸到VirtualLab Fusion中。作為示例，我們使用了一個非球面透鏡，其中表面參數以及介質被傳輸到透鏡系統元件中。

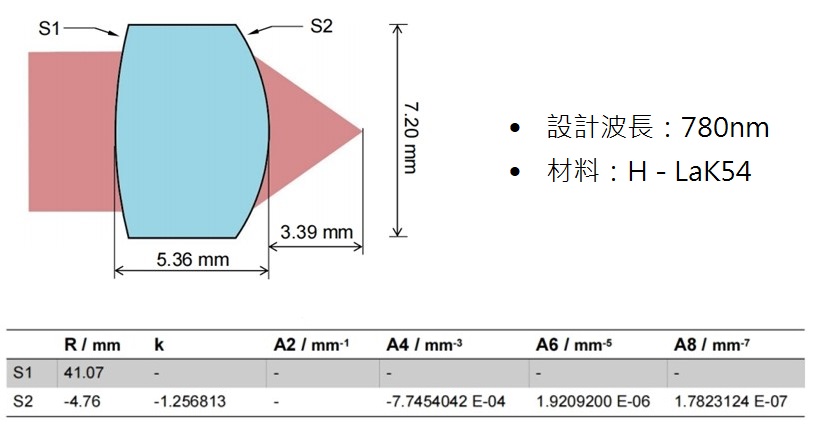

示例透鏡數據

Thorlabs非球面透鏡A110 - B

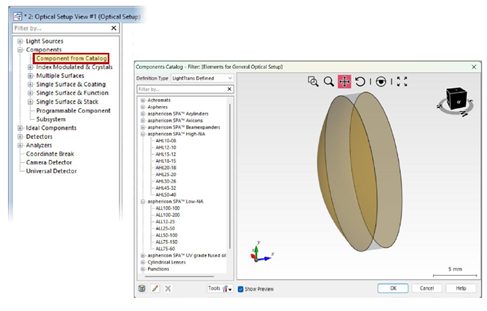

I：選擇元件目錄

內置的元件目錄已經提供了來自不同經銷商的各種元件的選擇。一旦在VirtualLab Fusion中定義了透鏡系統，它也可以保存到目錄中以供進一步使用。

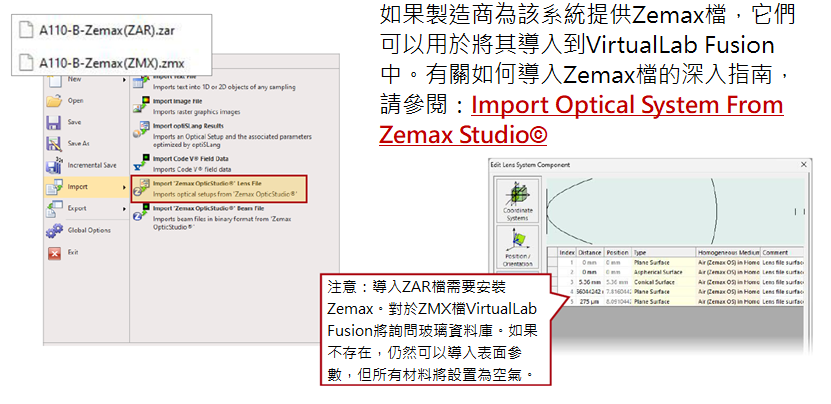

II：通過Zemax檔導入

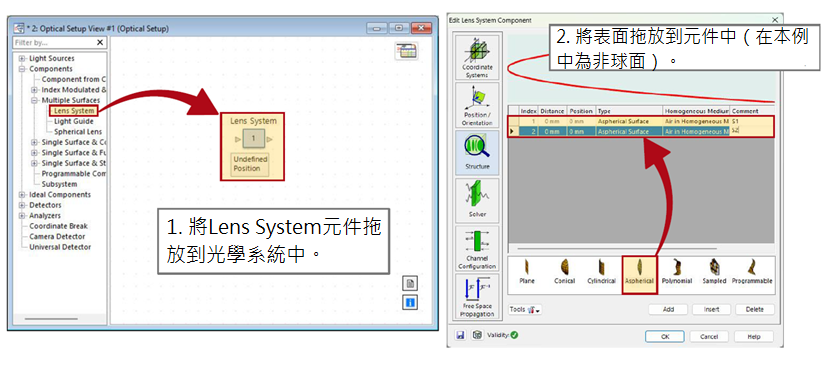

III：通過透鏡系統元件進行定義

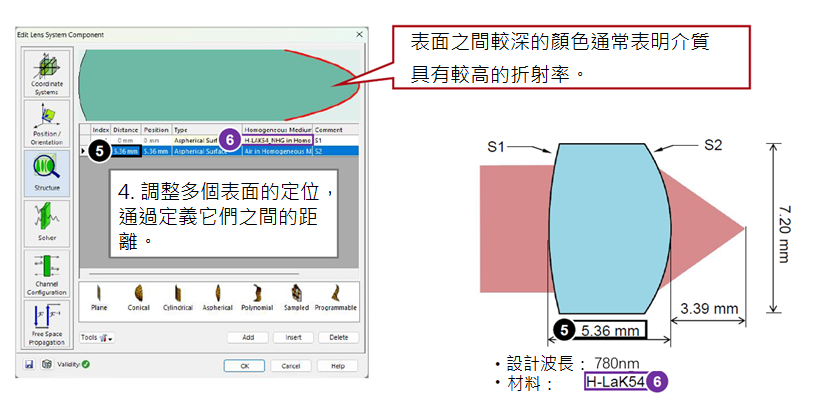

特定透鏡系統元件

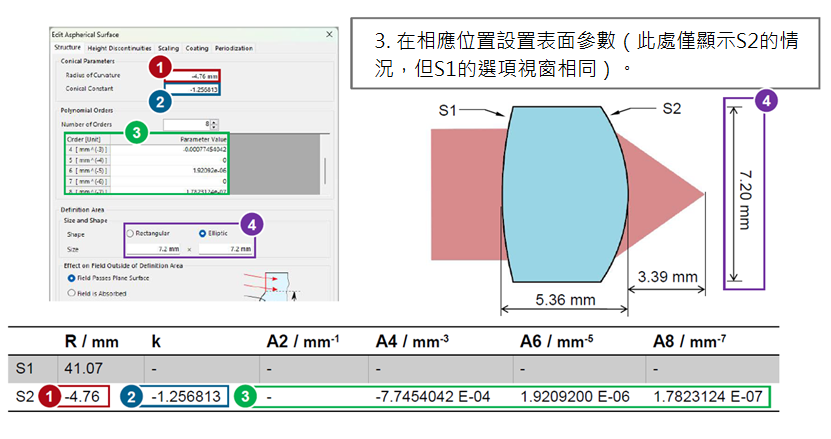

非球面的傳輸參數

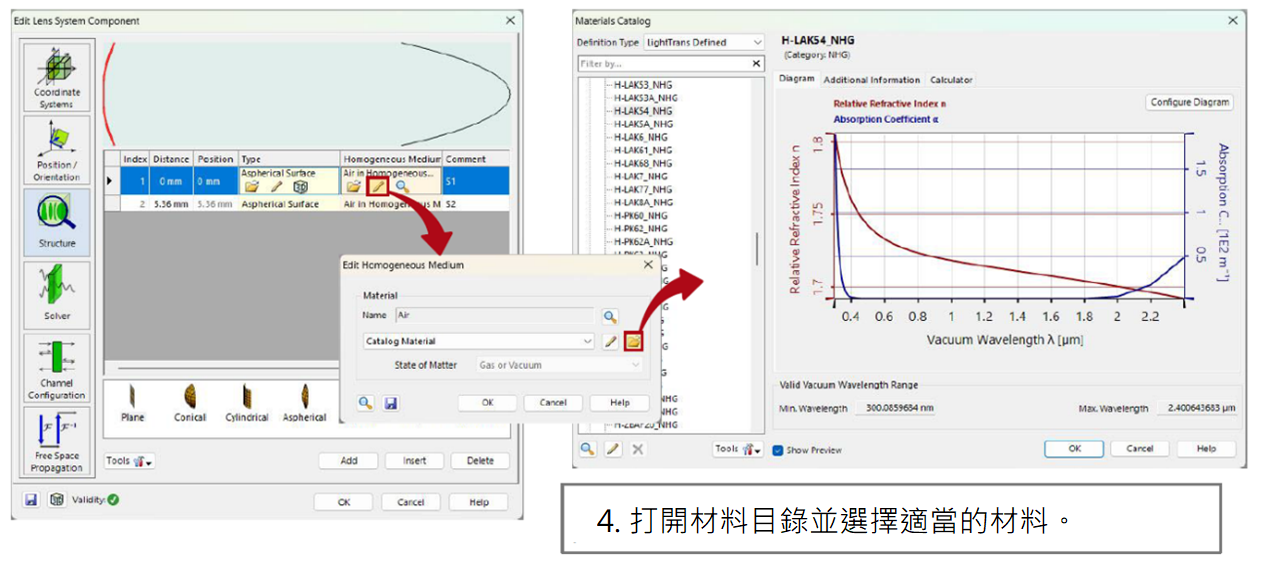

為透鏡系統元件添加介質

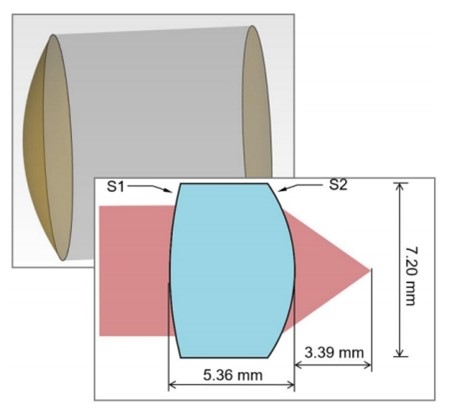

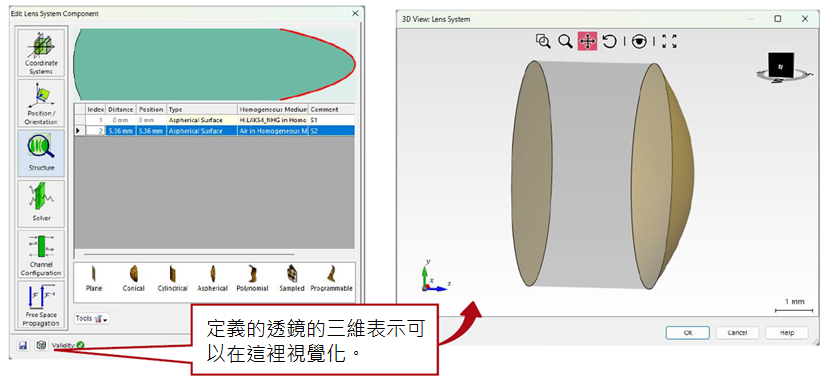

視覺化完成的透鏡

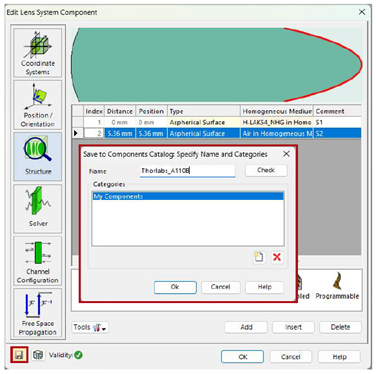

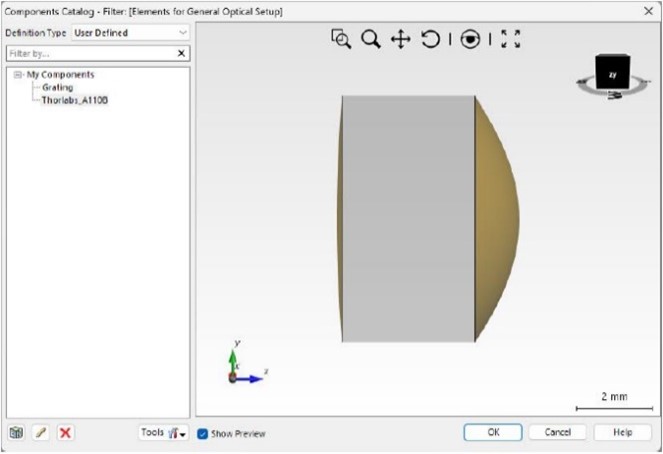

保存透鏡到目錄

當多次使用同一個元件時，您可以將其保存到Component Catalog中，以便在將來快速訪問它。

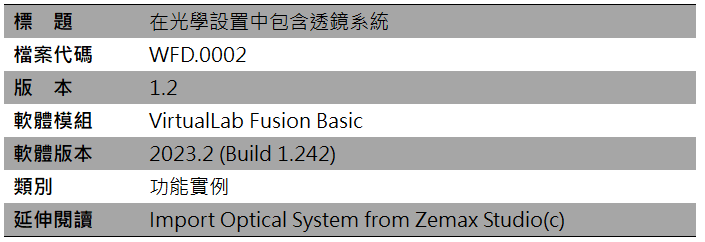

檔案資訊
