VirtualLab Fusion應用：非近軸繞射分束器的設計與嚴

最新公告：

當前位置: 首頁 > 服務項目 > 案例分析 > virtualLab >

時間:2024-11-18 14:03來源:未知作者: infotek點擊:次列印

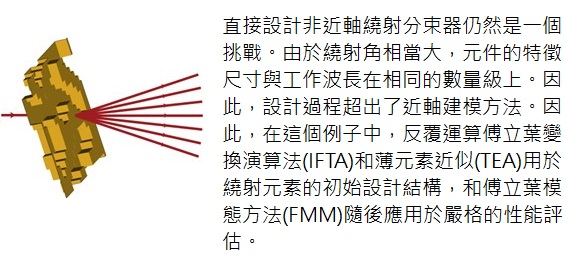

摘要

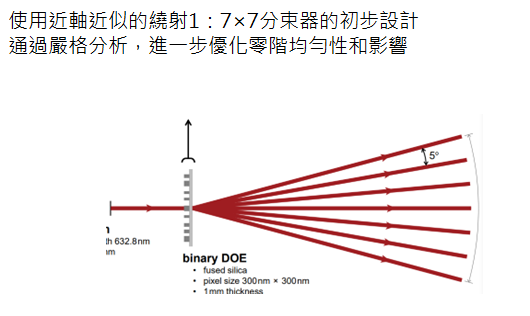

設計任務

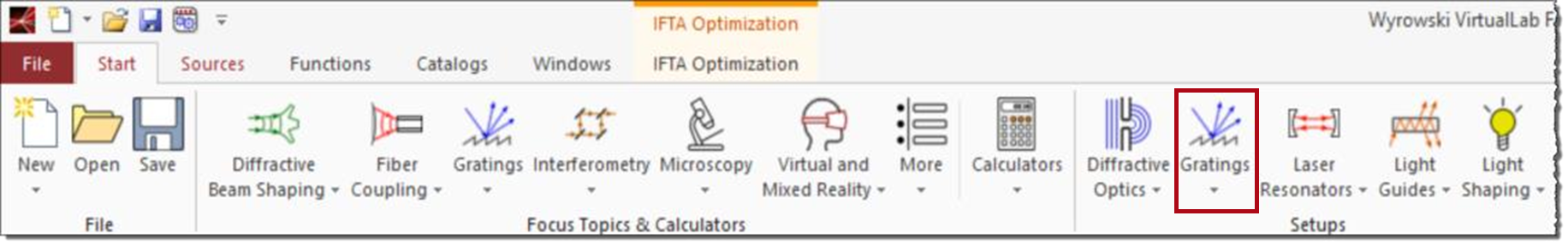

光柵級次分析模組設置

繞射分束器表面

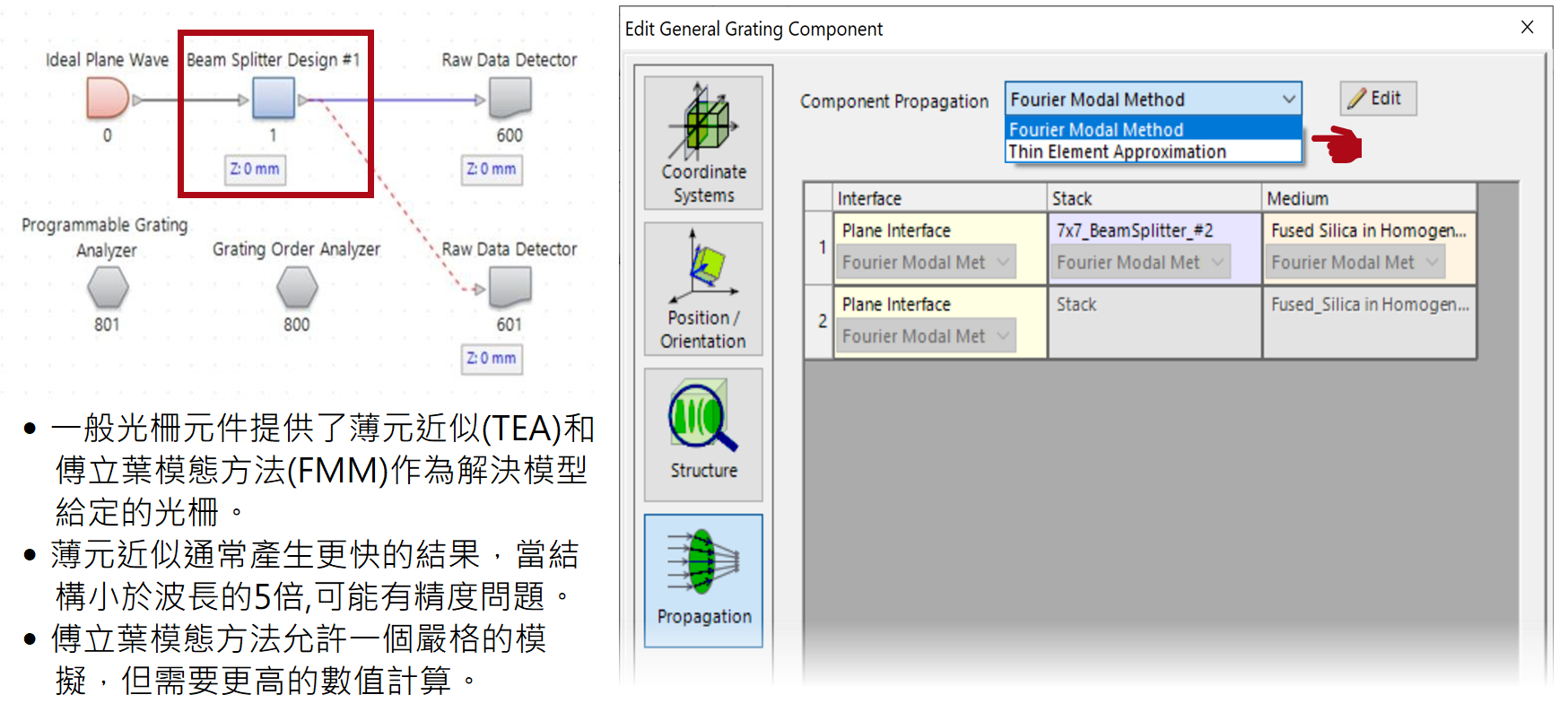

繞射光束求解器-薄元素近似(TEA)

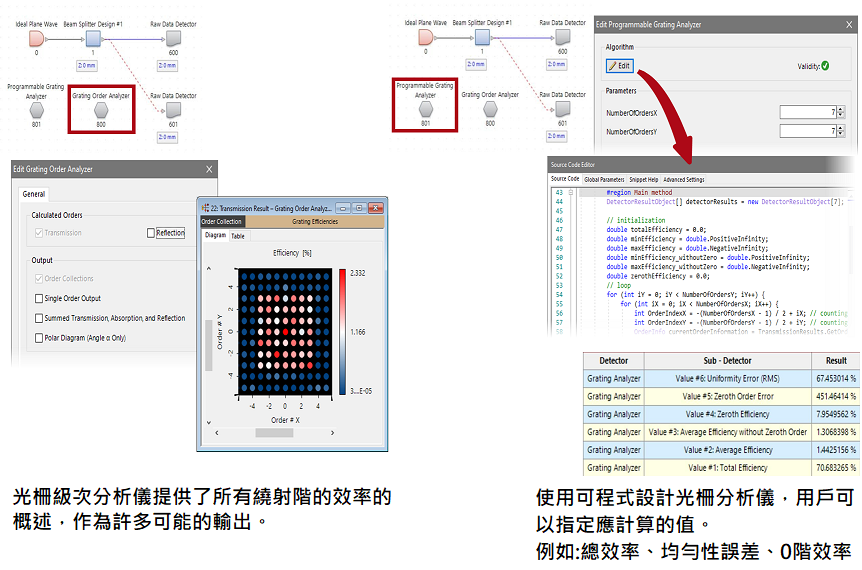

光柵級次和可程式設計光柵分析儀

設計與評估結果

相位功能設計

結構設計

TEA評價

FMM評估

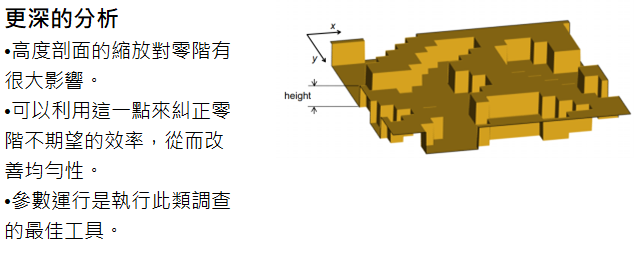

高度標度（公差）

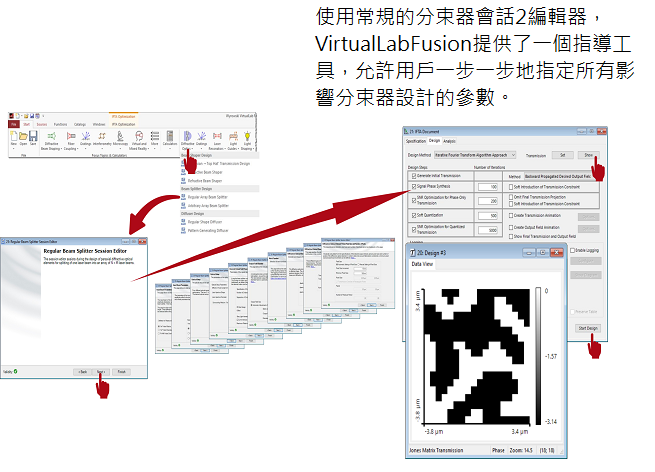

通用設置

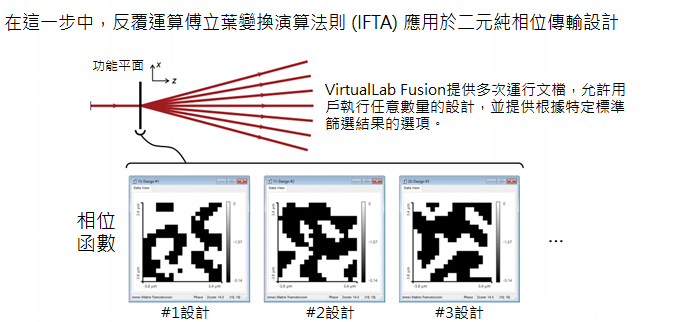

提供多次運行文檔，允許用戶執行任意數量的設計，並提供根據特定標準篩選結果的選項。

通過這種方法獲得了以下三個結果：我們將對其進行進一步評估。

純相位傳輸設計

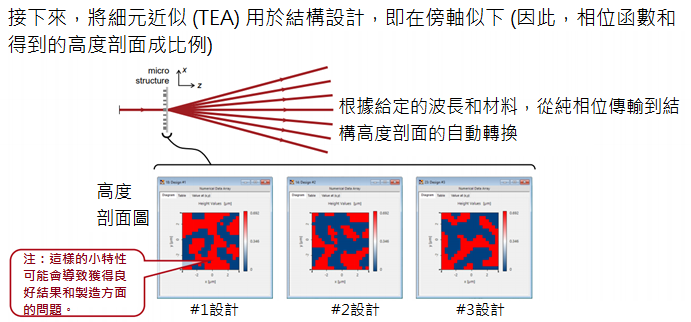

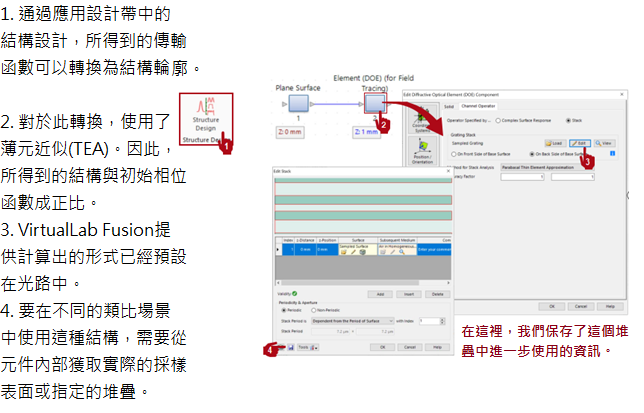

結構設計

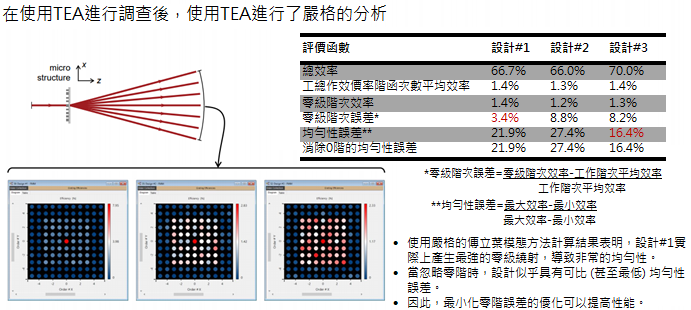

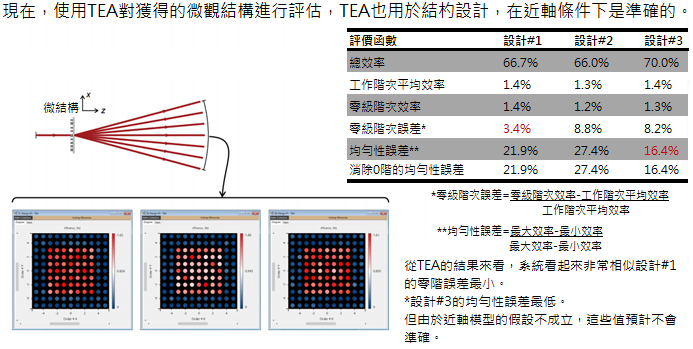

使用TEA進行性能評估

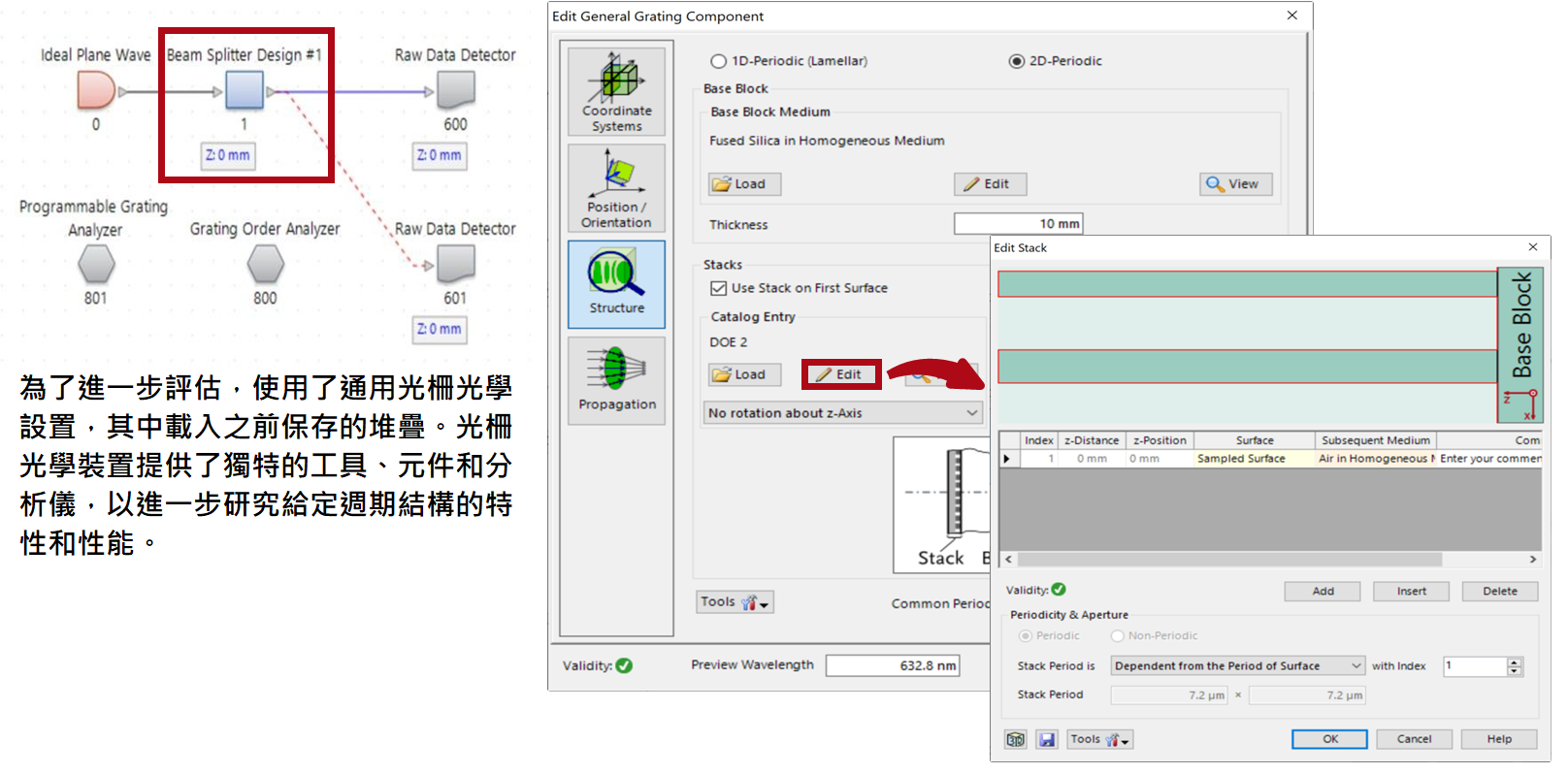

使用FMM進行性能評估

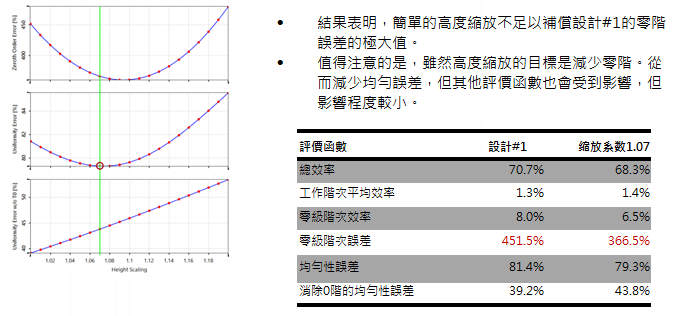

進一步優化–設計#1的零階階次優化

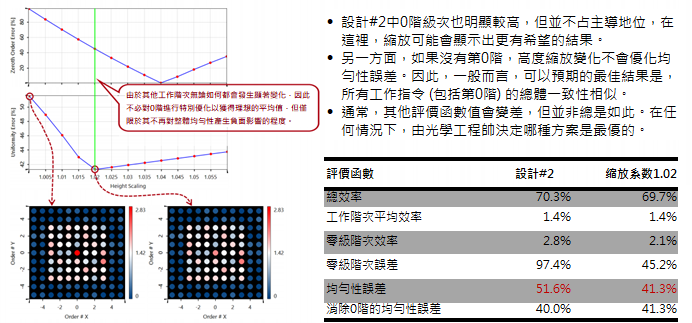

進一步優化–設計#2的零階階次優化

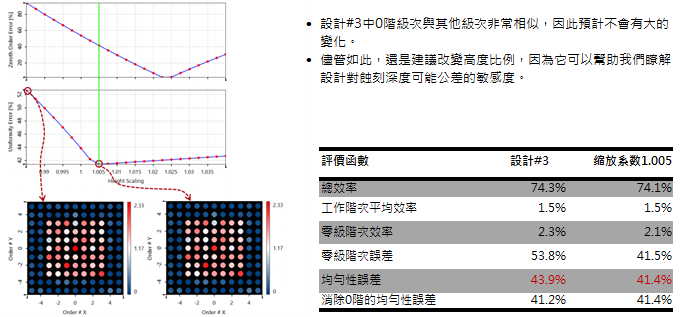

進一步優化–設計#3的零階階次優化
