國產CAE軟體EastWave是基於嚴格的時域有限差分演算法（FDTD）和近似的物理光學演算法（PO）等的軟體系統。在保證計算精度的前提下，EastWave軟體在計算速度上比國際同類演算法軟體提高十至上百倍，使大量“電大”或“超大”的天線罩、天線陣、RCS、RCS熱點成像和電磁相容等“國際難題”成為可嚴格計算的問題，同時，也使大量優化設計難題成為能夠利用電腦進行自動優化的問題。
目前，EastWave針對用戶的問題和需求，不斷改進現有產品，現更新到版本7.5
下面我們來看一下EastWave V7.5有哪些新模式和新功能。
01新的計算模式
新增專業的“低散射體RCS”、“差值場分析”和“成像”等計算模式。EasetWave軟體的“計算模式”是一大特色，使軟體操作實現“智慧化”和“傻瓜化”，實現“建模即可算，結果以專業圖表呈現”。
1.低散射體RCS計算模式：針對“傳統FDTD軟體對低散射體RCS計算普遍不准”的問題，EastWave開發出了針對低散射物體RCS精確計算的模式。低散射體特徵為尖頭、扁平、大後掠、外形線平滑等，RCS值達到-35dBsm或更低，傳統FDTD軟體需要劃分1/100波長網格，這造成記憶體和計算量暴漲而“不能算”。EastWave低散射體RCS模式，在1/20波長網格就可以精確計算-60dBsm的RCS值。

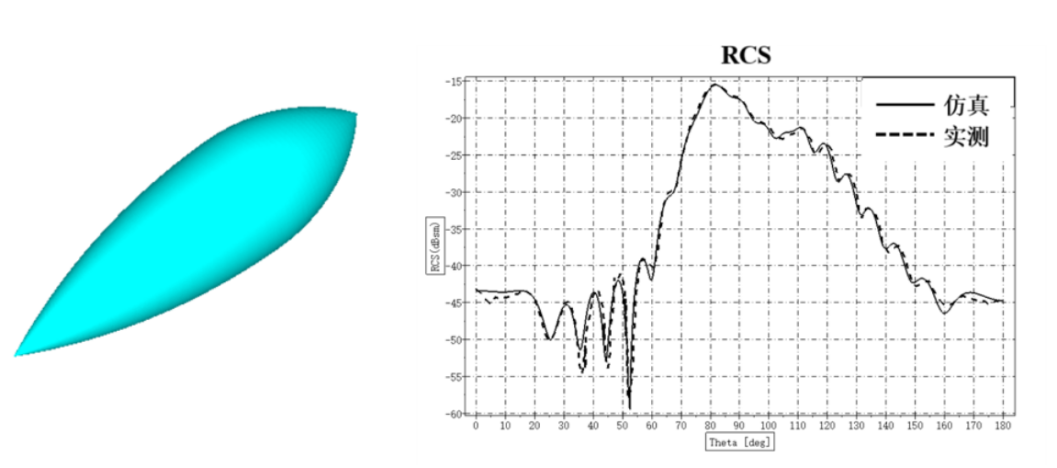

低散射體外形 模擬（1/20波長網格）與實測對比 精度能夠達到-60dBsm
2.差值場分析計算模式：工程師經常面臨“散射場”、“耦合路徑分析”等問題，本模式通過兩次計算的“場差值”，快速展現“散射場來源”和“耦合路徑”等等。該模式可以廣泛運用於：腔體、暗室分析、天線耦合路徑分析、表面波耦合分析等複雜電磁問題。

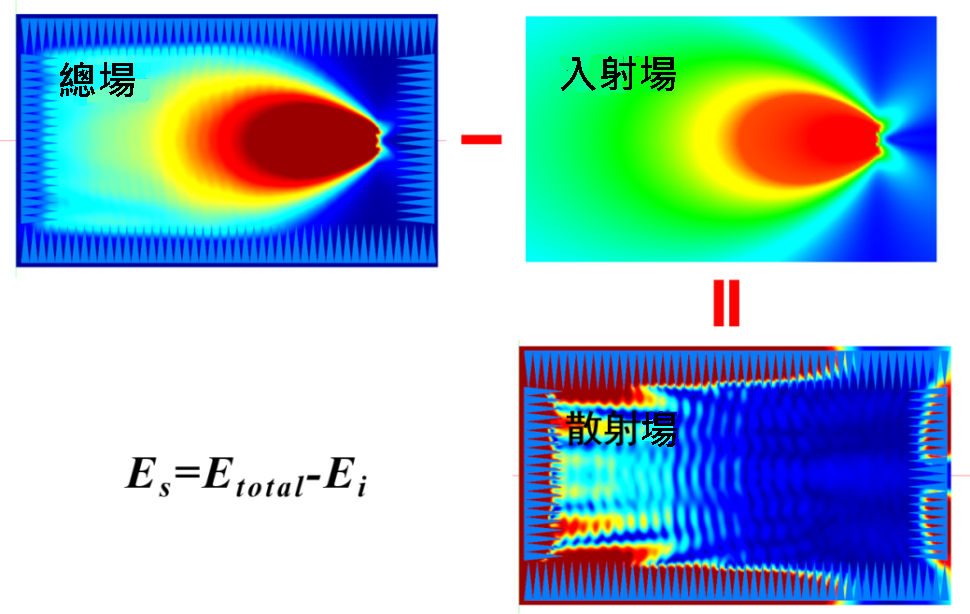

從差值場（左下圖），可以直觀地看到散射場
3.成像計算模式：歐美商務軟體的成像普遍是基於近似演算法成像，難以計算腔體、爬波、邊緣散射、塗層、頻選/超材料等的成像等，經過長期研發，7.5版本的成像已經逐步成熟，設計開發的基於“全波嚴格演算法”的ISAR成像模式，能夠進行電大/超電大複雜物體（包括：多層吸波塗層、天線陣、天線罩、進氣口/排氣口等的）的精確成像。

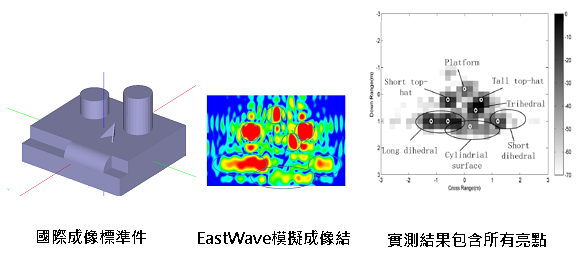

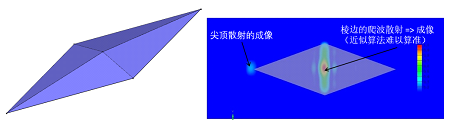

低散射體（-50dBsm）的成像：頂尖散射和棱邊散射
02模型庫和新建模功能

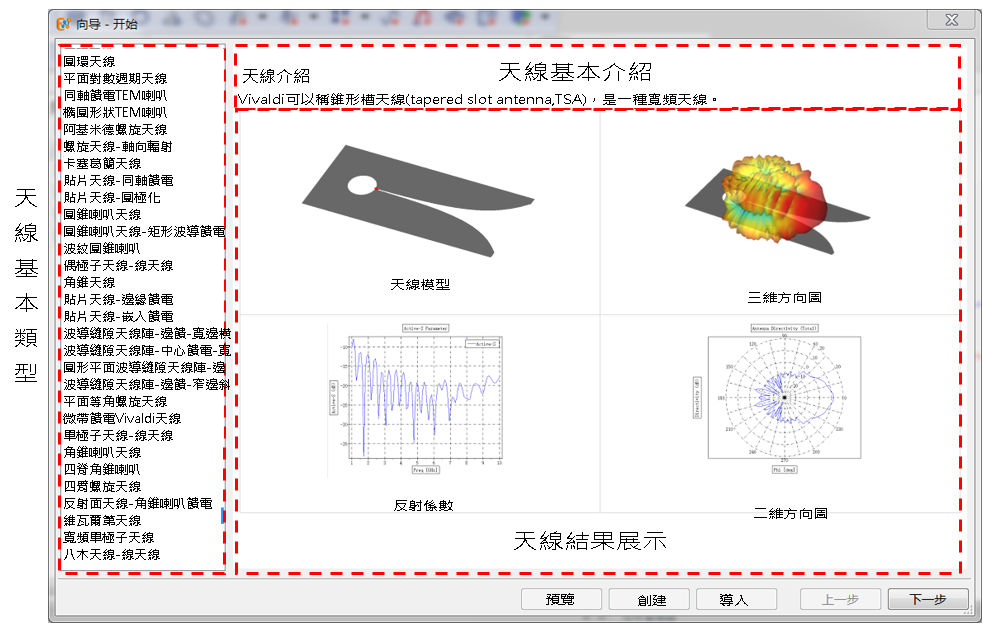

1.新增天線庫——幾十種常見天線，全部參數化建模，在工程設立過程中可以一鍵選取，只需根據自己的需要修改相關參數即可使用，也可構建各種複雜天線陣，可以大大方便工程師建模和工程建立。
2. 新增激勵源
面集總埠：針對“FDTD軟體普遍難以算准S參數”的問題，開發了阻抗和源分佈在矩形面的“面集總埠”，比線集總埠具有更好的網格收斂性，S參數的精確度可以與有限元和矩量法媲美。

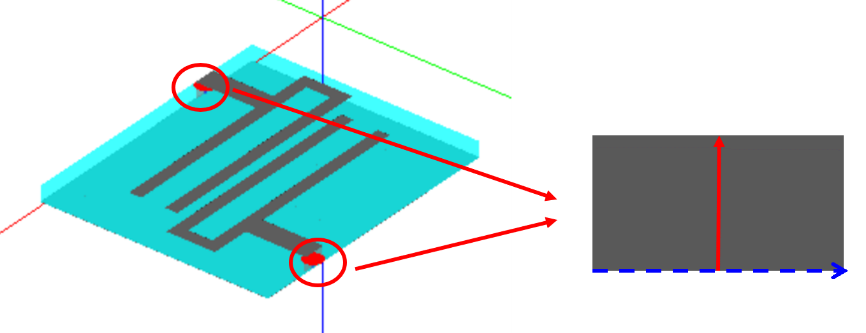

濾波器+面集總埠
線源：用於模擬一個理想線電流/磁流源產生的電磁效應，分為電流源和磁流源。

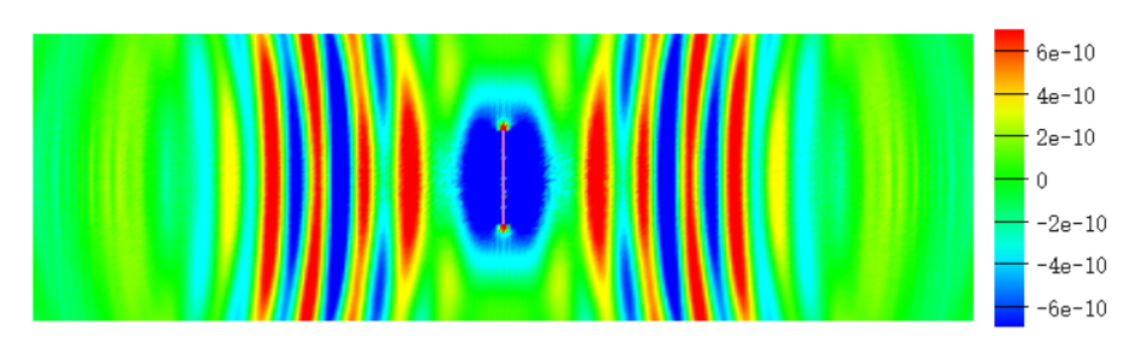

理想線電流/磁流源輻射
3.新增材料
（1）擬合材料：在原先的色散擬合功能的基礎上，新增反射率擬合功能，任何複雜材料結構，由反射率通過擬合功能都可得到其材料參數。

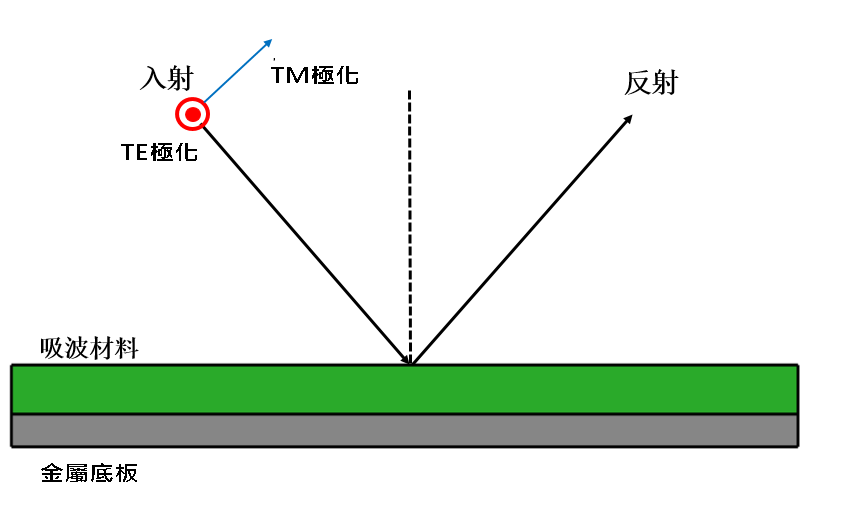

吸波材料往往包含複雜結構，難以用材料參數表徵，但是反射率易於通過實測獲得。若實驗資料為貼附金屬表面的吸波材料的反射率隨入射角的變化曲線，EastWave V7.5 可通過洛倫茲陣子模型對實測曲線進行擬合，使材料（指定厚度）的反射率與實測反射率吻合。

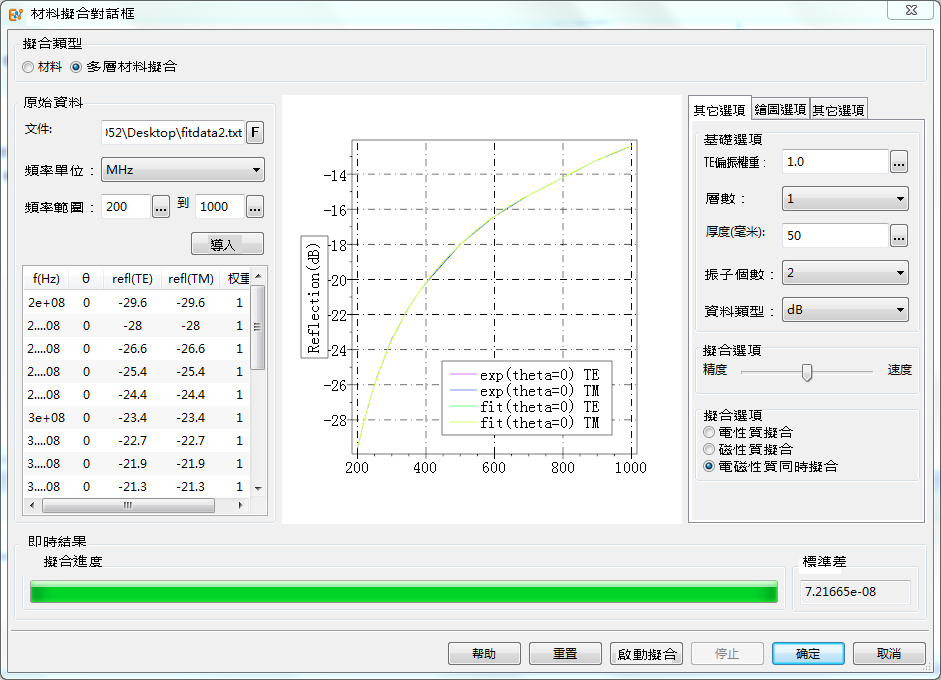

圖示：材料擬合窗口

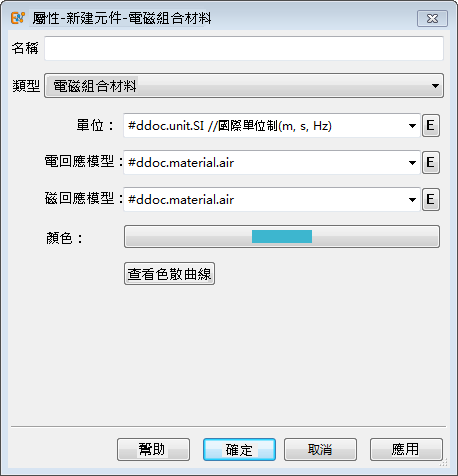

（2）電磁組合材料：電磁參數通過已定義的材料進行設置，電回應模型所選中材料的電參數將作為電磁組合材料的電參數，同樣磁回應模型所選中材料的磁參數將作為電磁組合材料的磁參數。

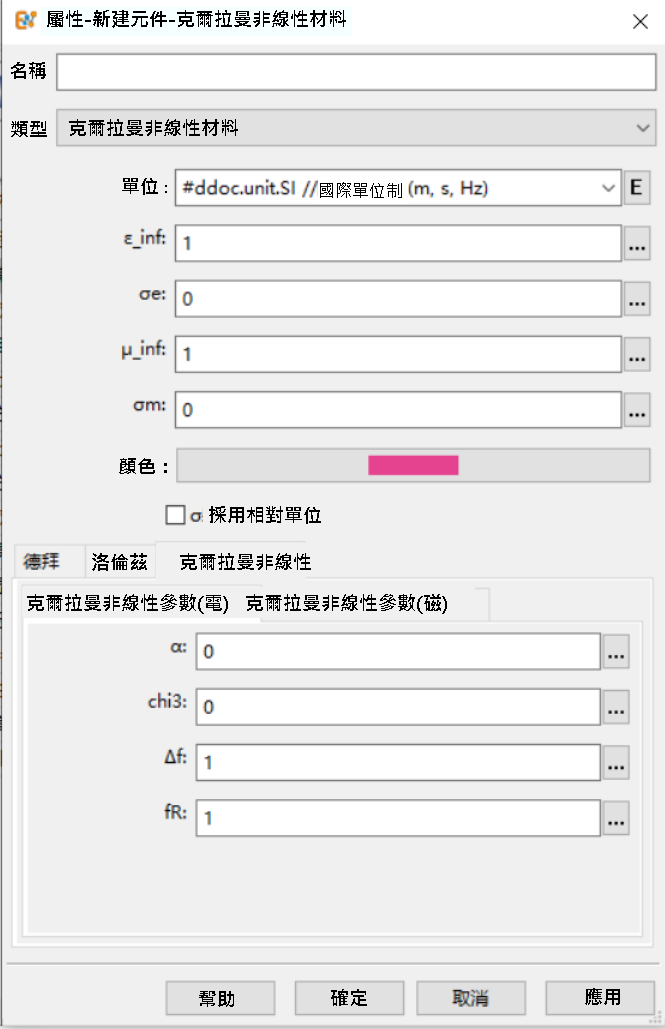

（3）克爾拉曼非線性材料：克爾非線性模型用於類比非線性參數不隨頻率變化的三階非線性材料，可以用於任何結構模型。
4.新增模型法向修復——用於修復由於表面反向導致的模型不封閉，離散化格線不封閉的問題；可自動修復法向，使模型表面法向轉向朝外，也可手動選擇法向錯誤的表面，反轉法向。
03一鍵生成工業APP
大型工業CAE軟體結構龐大而複雜，通常需要幾天的學習時間，精通需要很多深入的知識，所以，面臨兩個核心問題：（i）很多團隊面臨某個具體工程問題，並不要對軟體所有功能都瞭解，如何讓整個團隊（包含新手）快速進入研發；（ii）如何形成技術積累和快速反覆運算。EastWave針對地開發了“一鍵生成工業APP”的功能，工程師（熟悉軟體）完成一個軟體工程專案，就可點軟體介面的“APP+”鍵，即可生成APP。也可以從APP一鍵重新進入工程環境，進行大型修改，形成新的APP。
組成：
（i）明確的自訂變數空間（如：天線陣的結構或材料參數），（ii）工程場景（如：汽車平臺）、（iii）計算目的（如：輻射或散射性能）。
優勢：
（i）“一人建工程，全團隊能研究”。APP使用幾乎不用學習，可直接修改變數值進行設計研究，得到所有想獲得的資訊(場分佈、頻譜資訊等等)。
（ii）充當此類問題的反覆運算範本庫，長遠來看能幫助團隊積累大量獨有的專業知識，也可以進行傳承。
04工具箱
1.曲線擬合工具箱：用於對離散資料點擬合曲線，支援多種線性和非線性的函數擬合，是説明工程師分析資料的簡單而實用的工具。

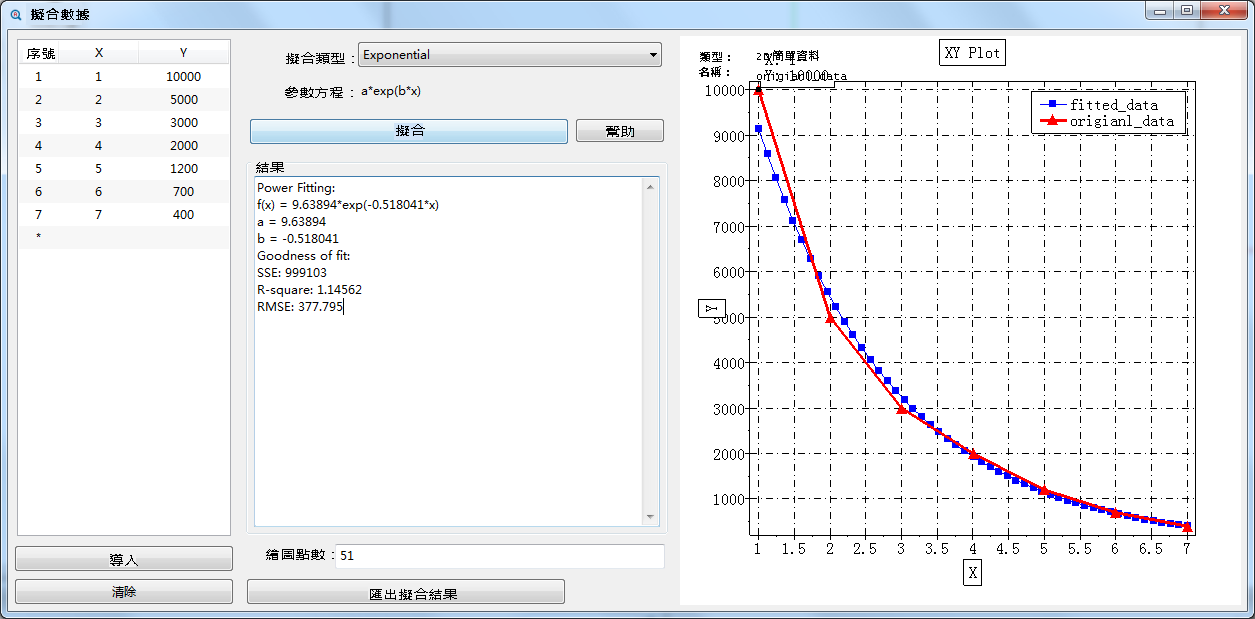

擬合與來源資料

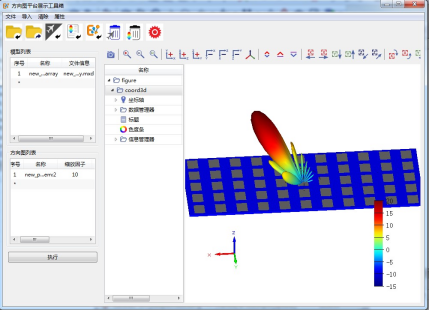

2.“方向圖+平臺”的展示工具箱：用於組合多平臺天線、天線陣及3D方向圖，並通過設置合適的參數（姿態、位置、角度等）達到合適的展示效果。
方向圖+天線陣
|
|
|
|
|
