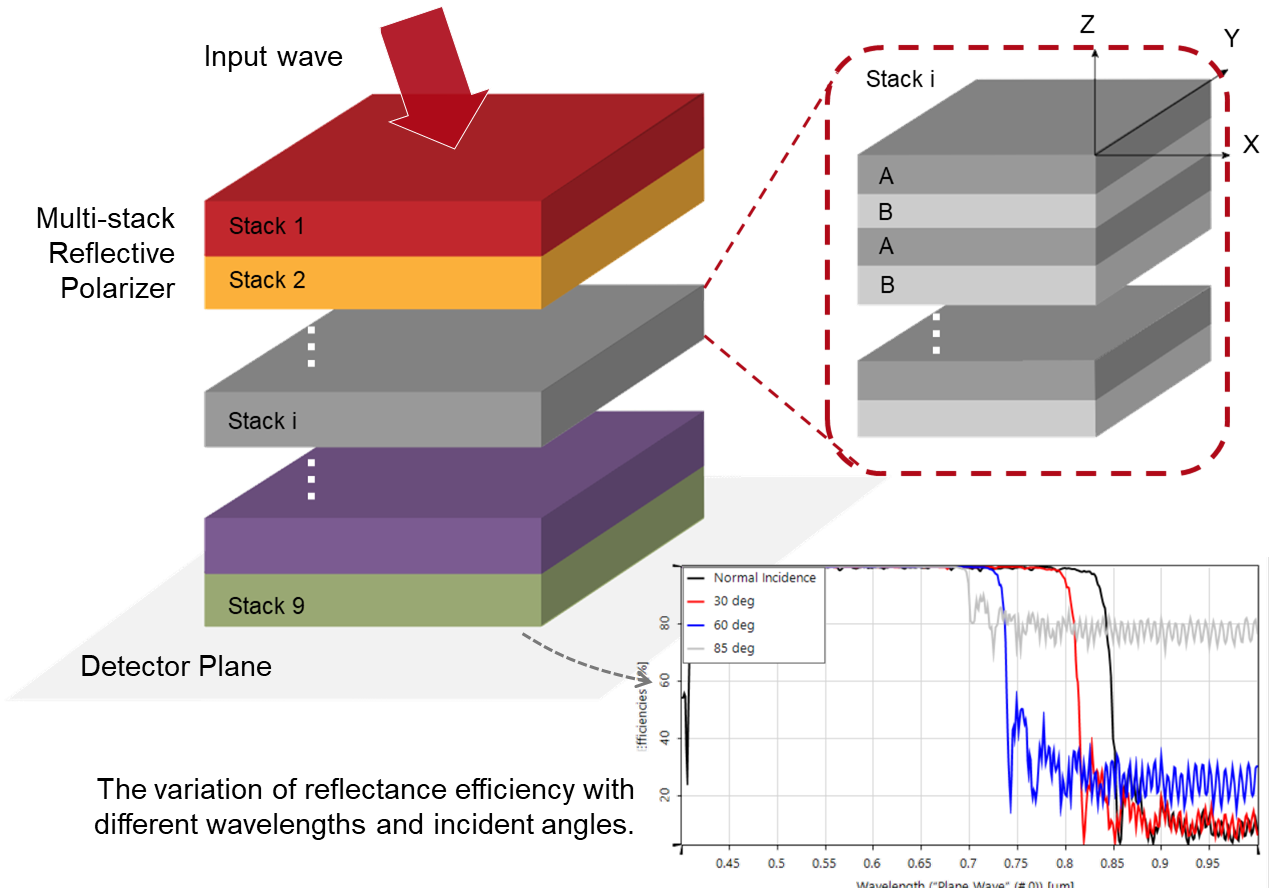

摘要

多層雙折射反射偏光片在液晶顯示器 (LCD) 應用中具有很大優勢。他們可以回收背光來提高 LCD 的光學效率。在此用例中，我們重現了文獻Li et. al. J. Display T echnol. 5, 335-340 (2009) 中的實驗，探討了 VirtualLab Fusion 中交替雙折射層的數量與布拉格反射條件之間的關係，並進一步研究了反射效率隨不同波長和入射角的變化。

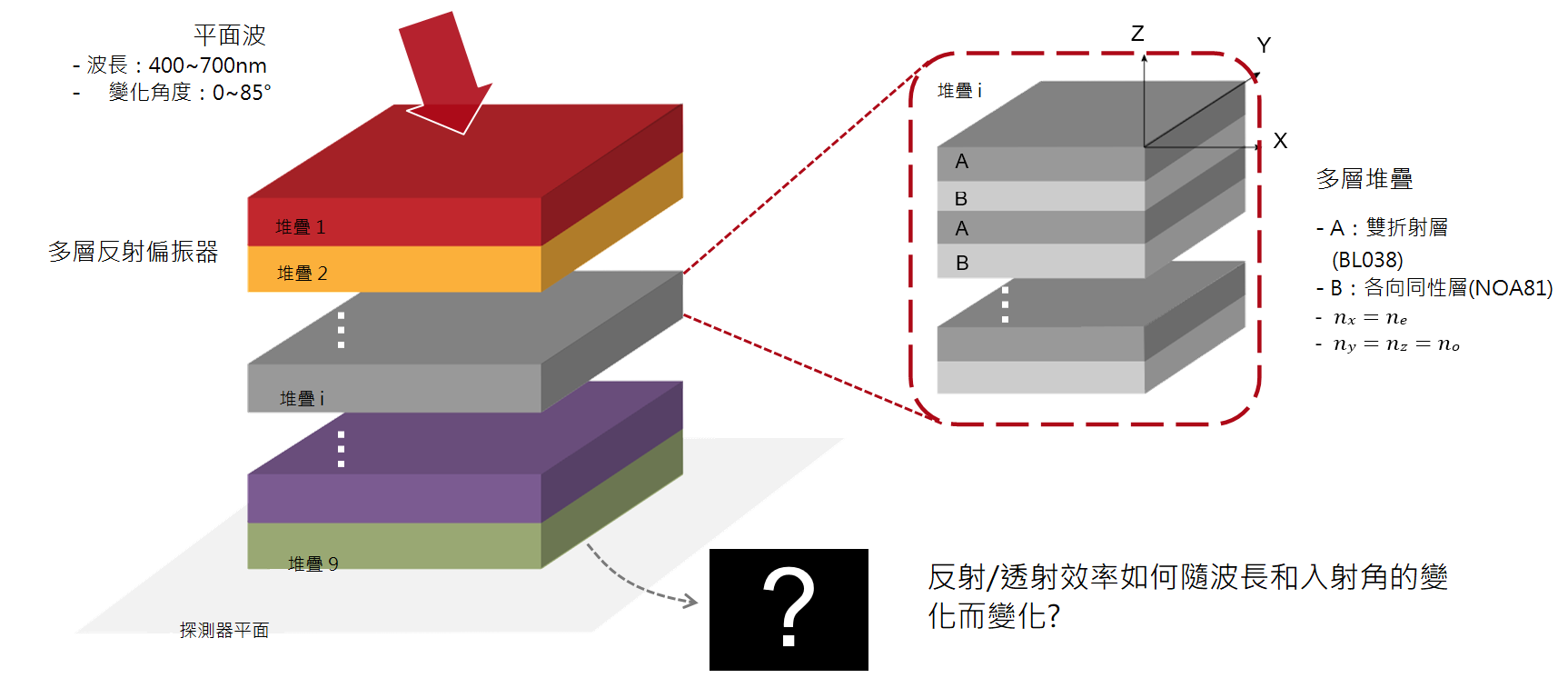

任務描述

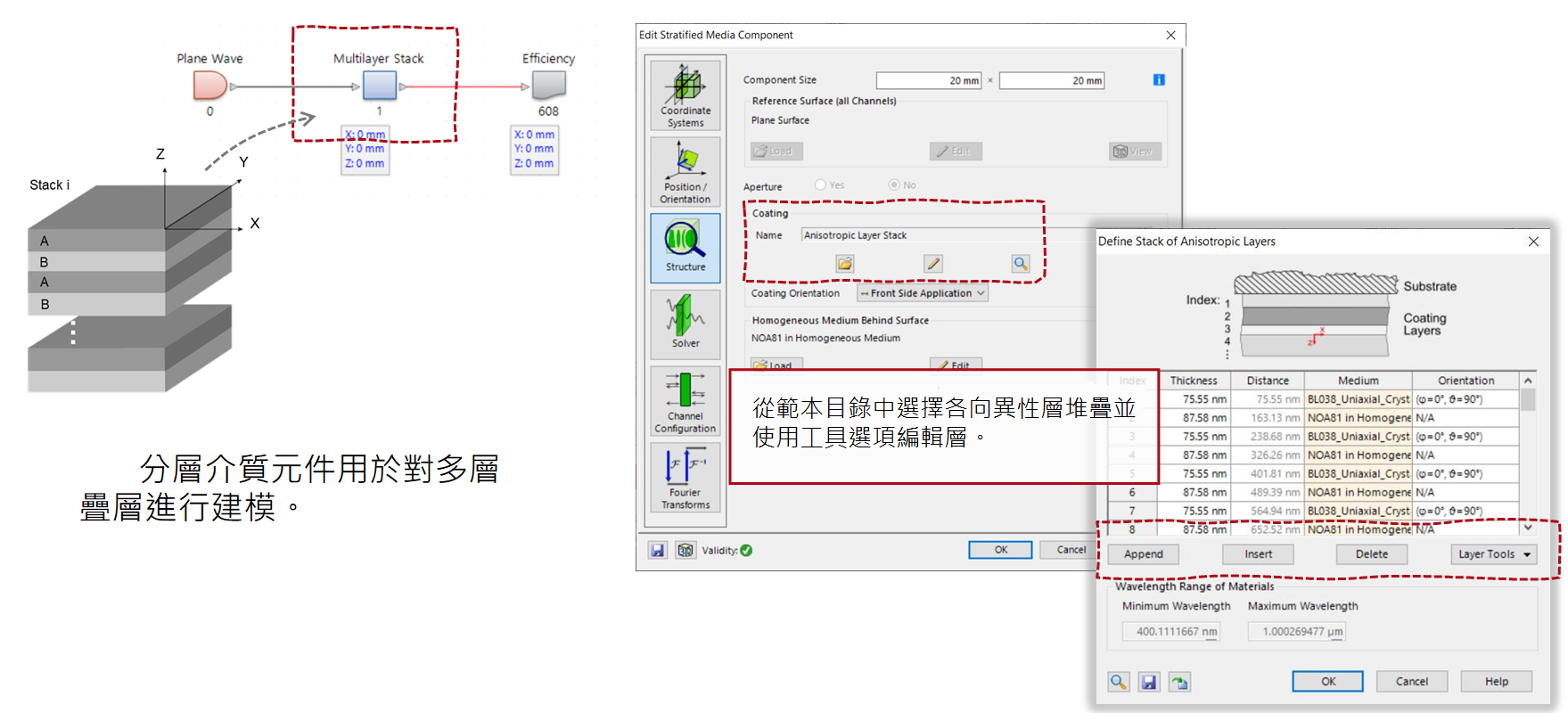

多層堆疊的建模

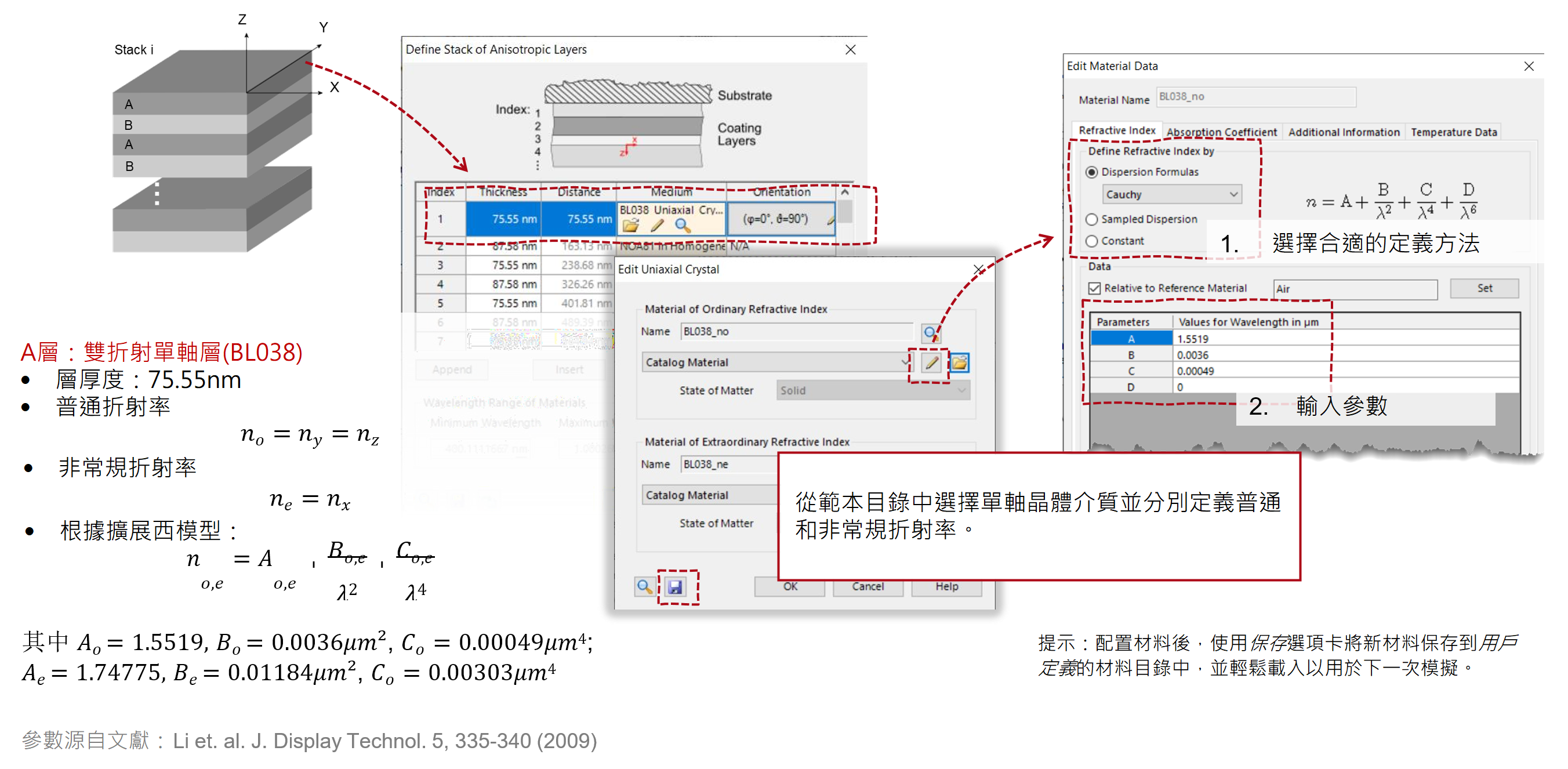

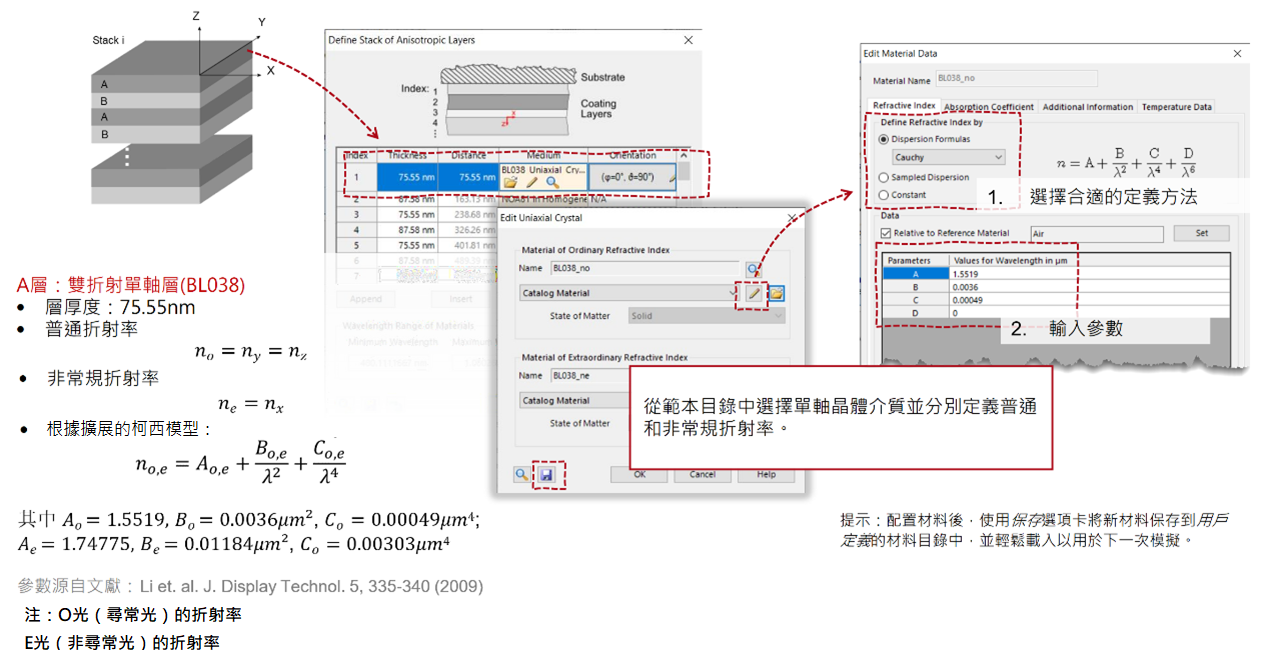

A層：雙折射單軸層（BL038）

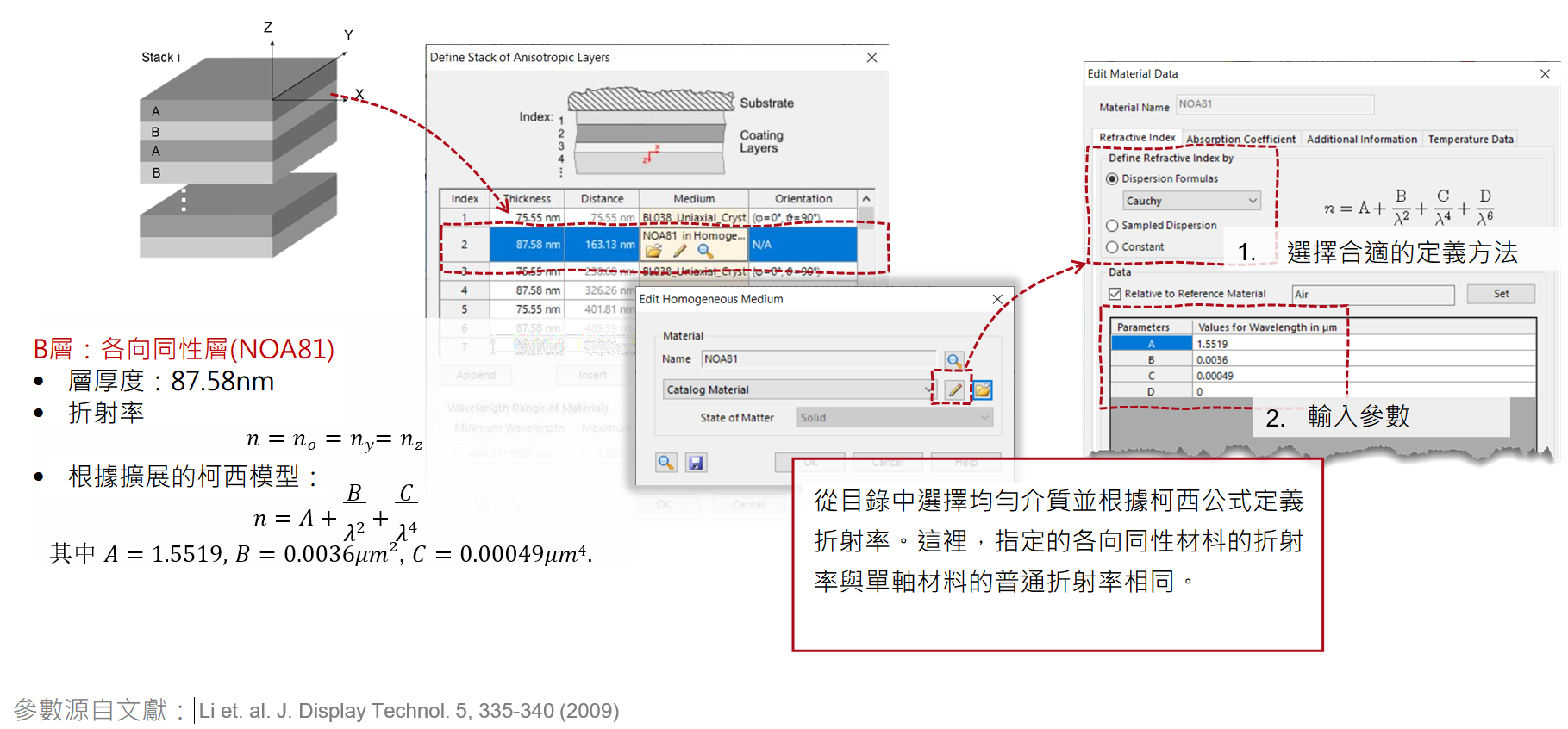

B層：各向同性層(NOA81)

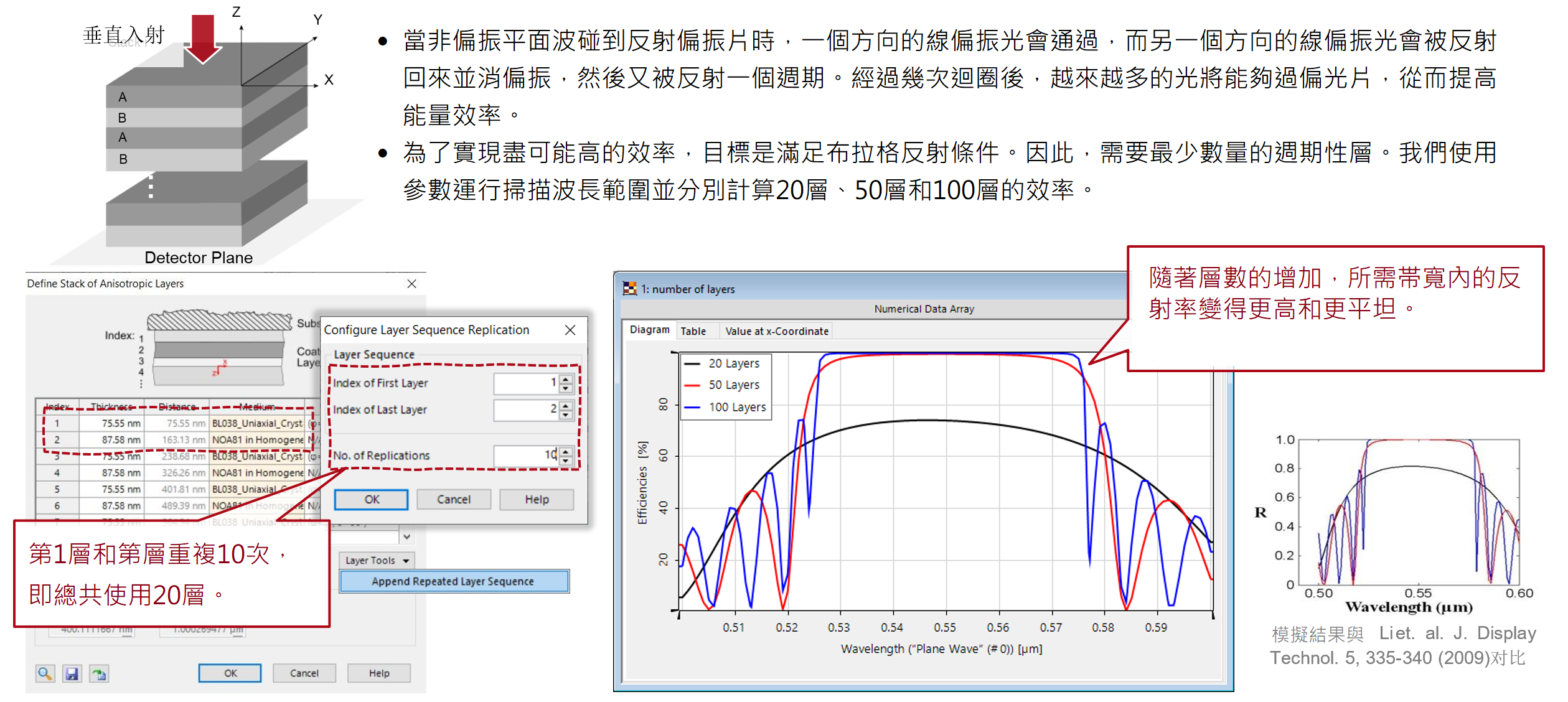

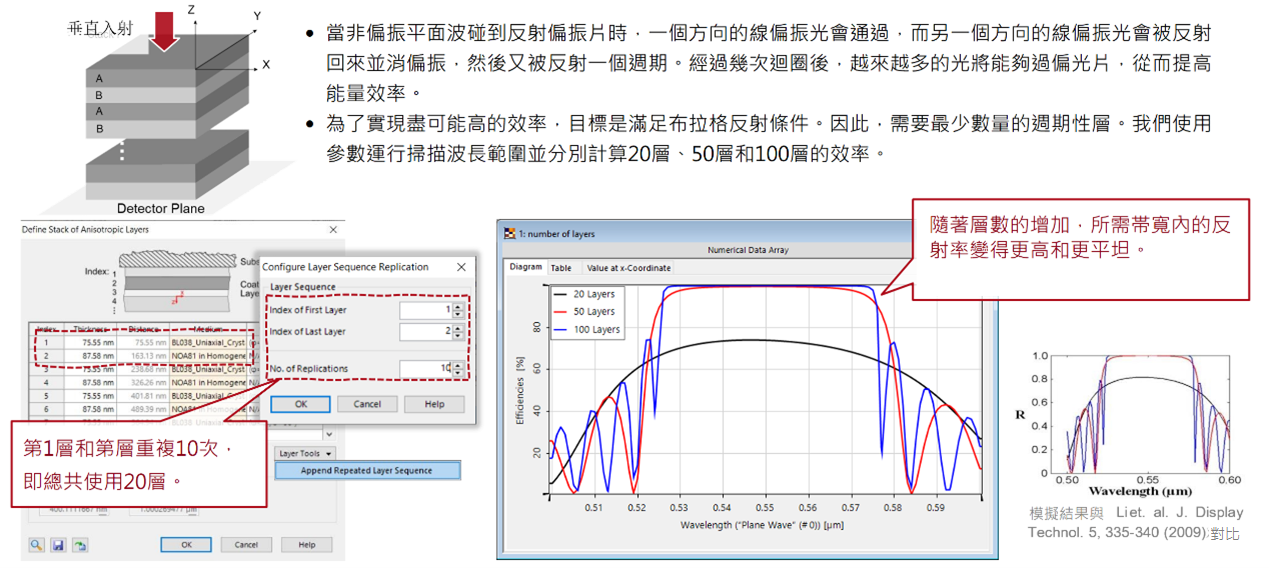

建立布拉格條件的週期層數

建立布拉格條件的週期層數

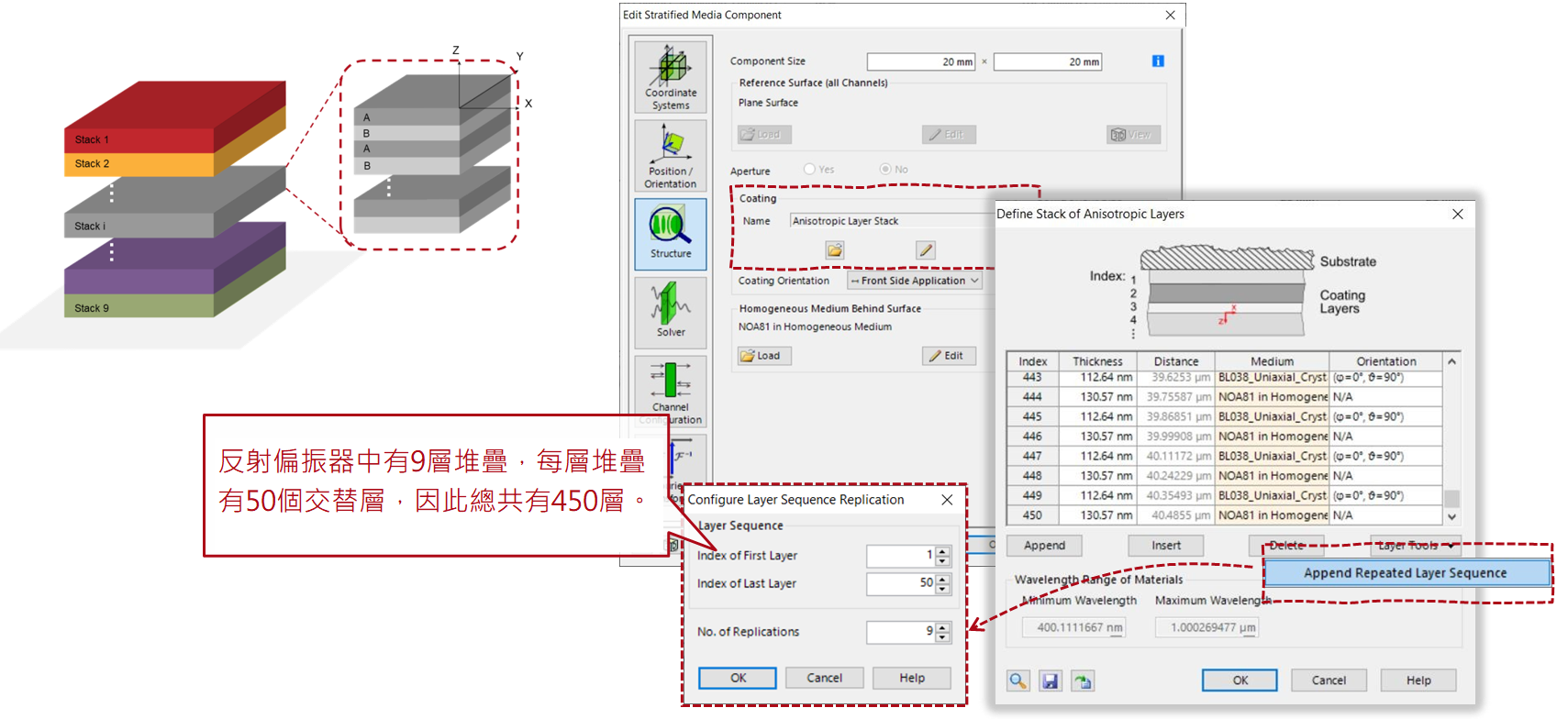

多層反射偏振器的建模

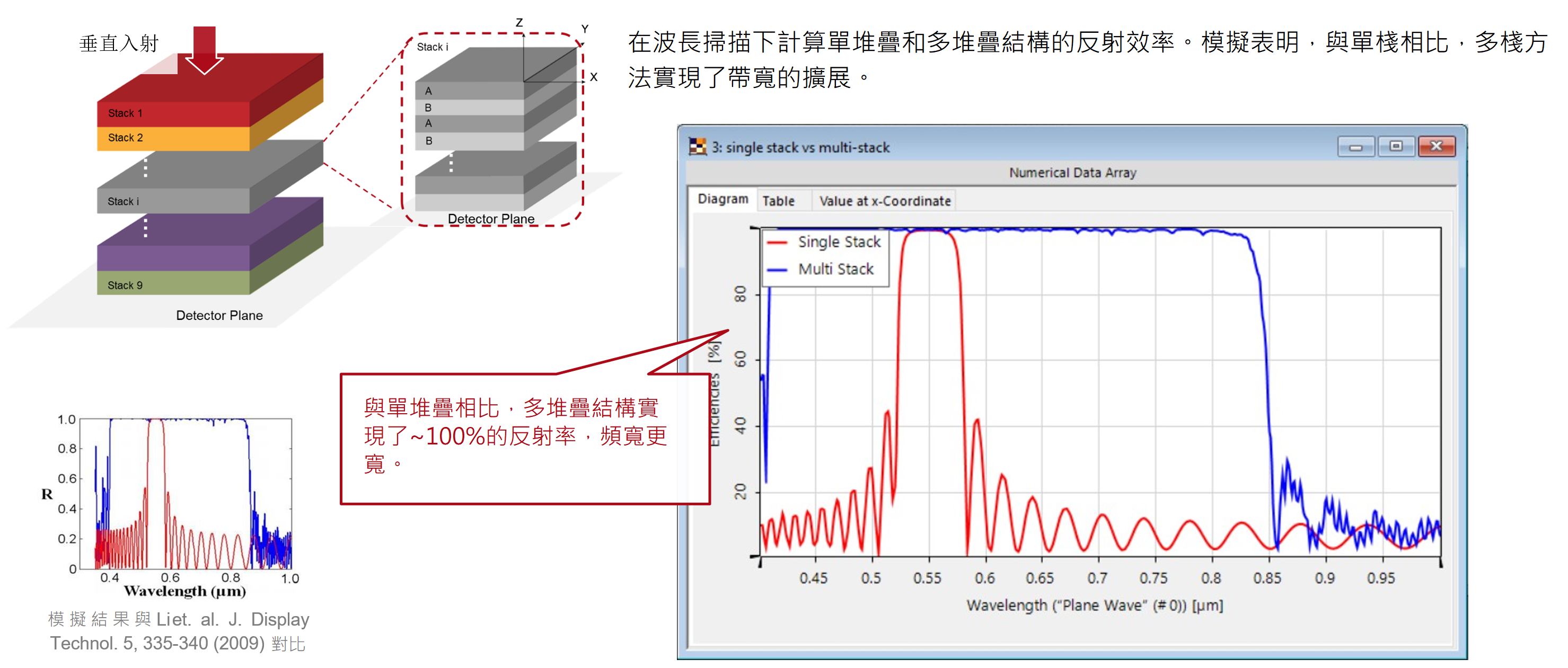

多棧方式擴展頻寬

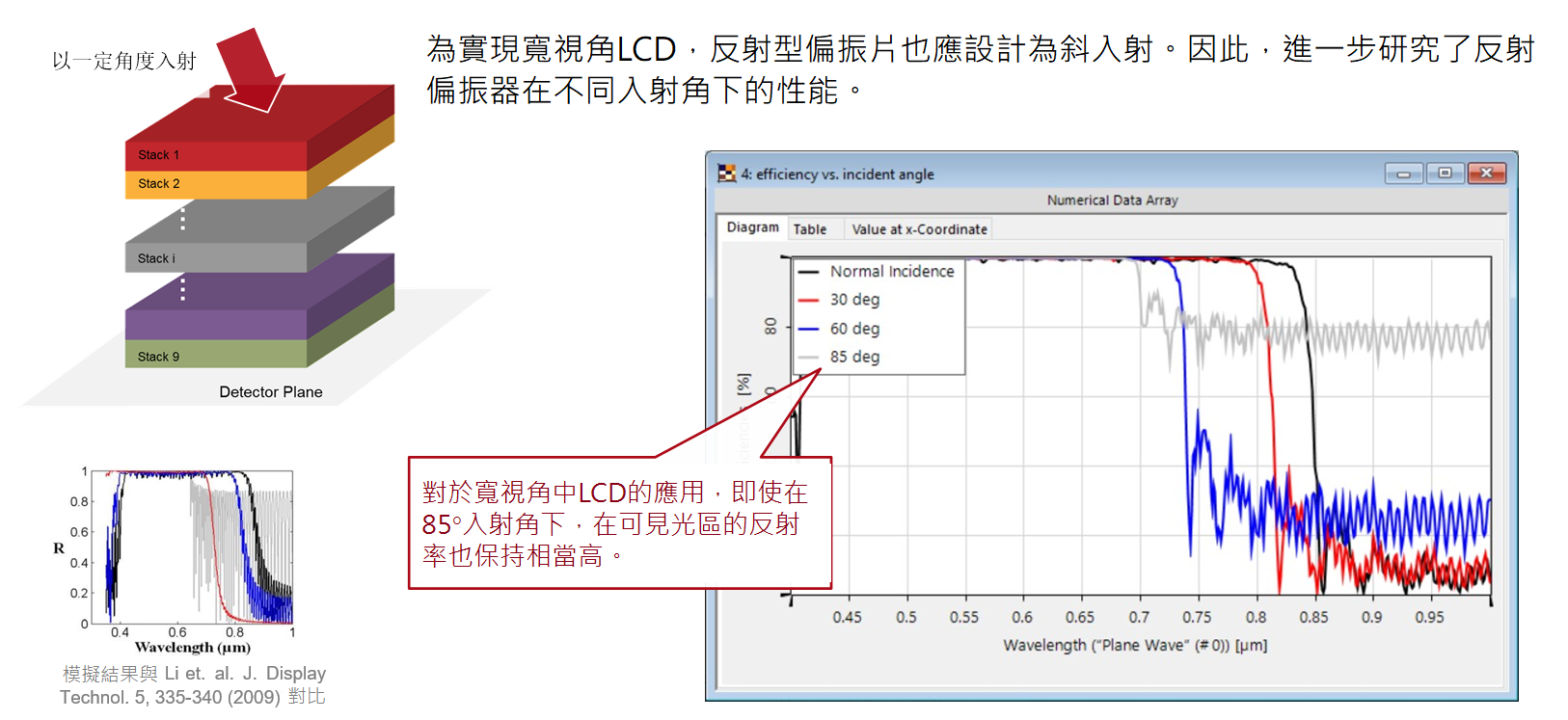

不同入射角反射效率的研究

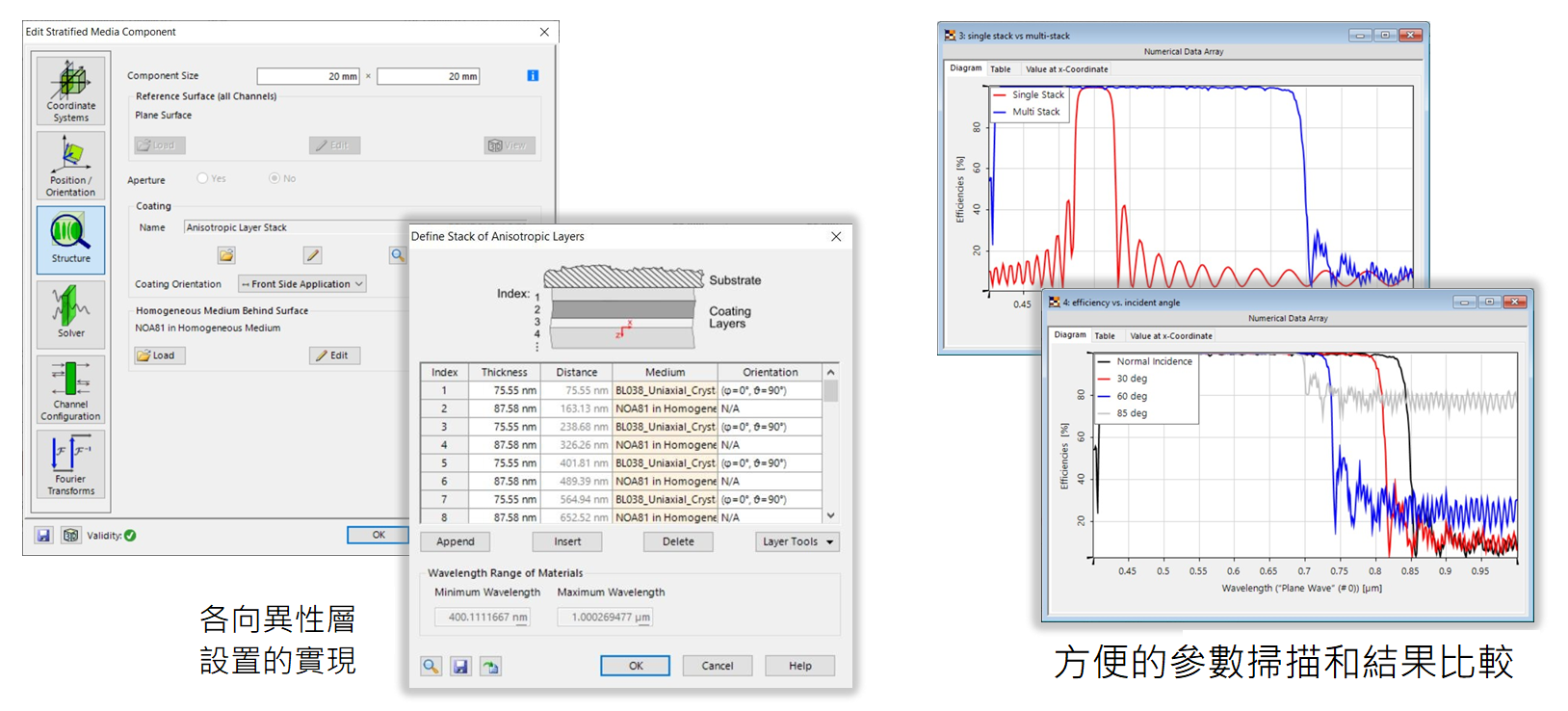

走進VirtualLab Fusion

VirtualLab Fusion工作流程

• 設置平面波光源
– 基本光源模型 [教程視頻]

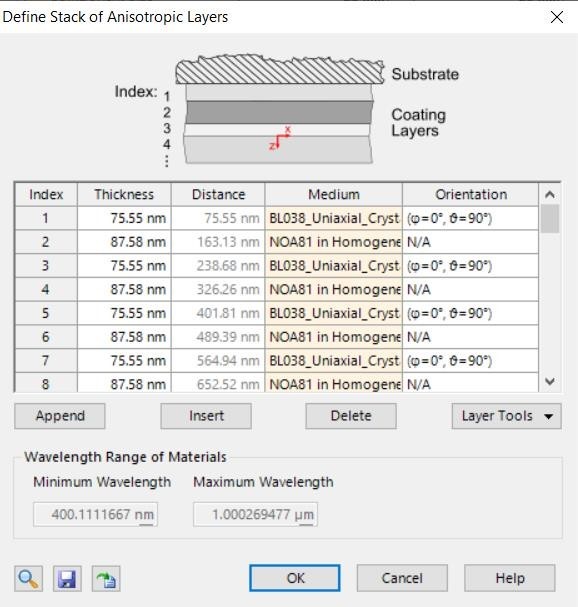

• 設置各向異性層組件
– VirtualLab Fusion 中的光學各向異性介質 [用例]

• 使用參數運行研究反射效率隨不同波長和入射角的變化

檔案資訊

更多閱覽

- Optically Anisotropic Media in VirtualLab Fusion

- Conical Refraction in Biaxial Crystals

- Polarization Conversion in Uniaxial Crystals
