閃耀超穎光柵的建模與設計

時間:2026-08-19 14:14來源:未知作者: infotek點擊:次列印

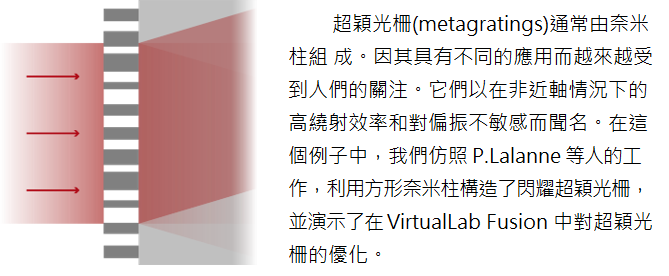

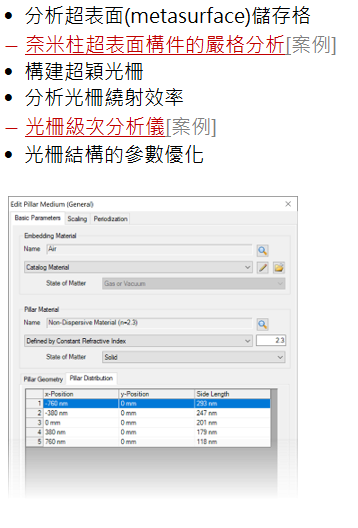

摘要

建模任務

如何設計具有優化的第一級次繞射效率的超穎光柵

- 選擇合適的儲存格(unit cells)/構件，以及

- 在一個光柵週期內排列並優化它們的位置？

光柵參數和設計方法遵循 P. Lalanne, et al., Opt. Lett. 23, 1081-1083 (1998)

儲存格分析（折射率一致）

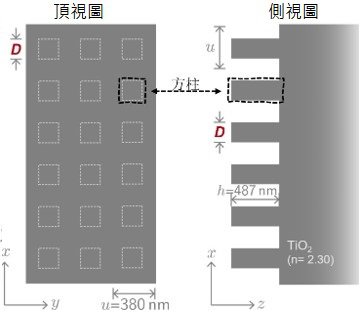

首先，我們設定週期性複製相同的方柱，並改變柱直徑（D）

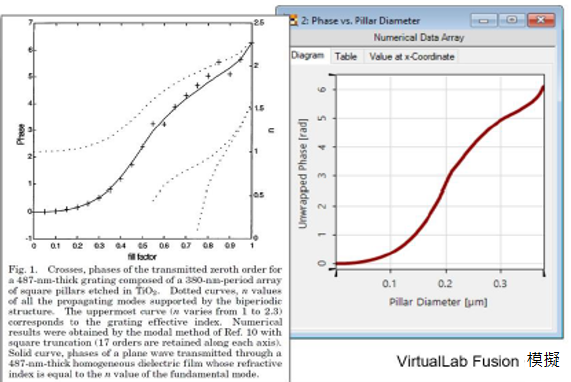

傳輸振幅/相位與柱直徑（@633nm）

儲存格分析（折射率一致）

首先，我們設定週期性複製相同的方柱，並改變柱直徑（D）

圖1 來自 P. Lalanne, et al., Opt. 傳輸振幅/相位與柱直徑（@633nm）

Lett. 23, 1081-1083 (1998)

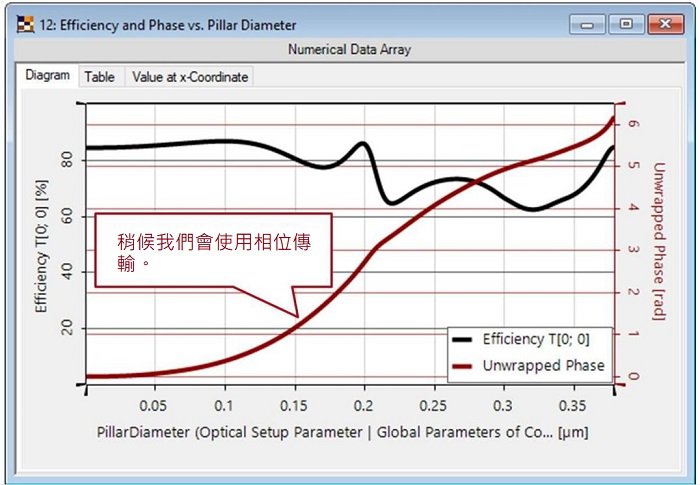

選擇儲存格（TiO2-玻璃介面）

柱直徑的選擇

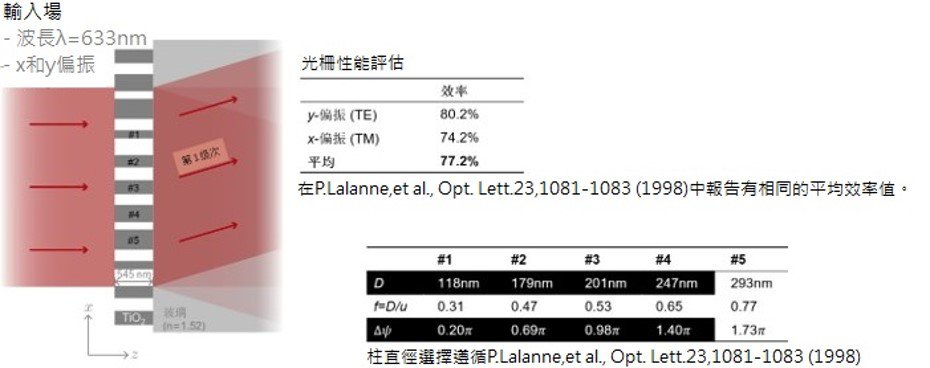

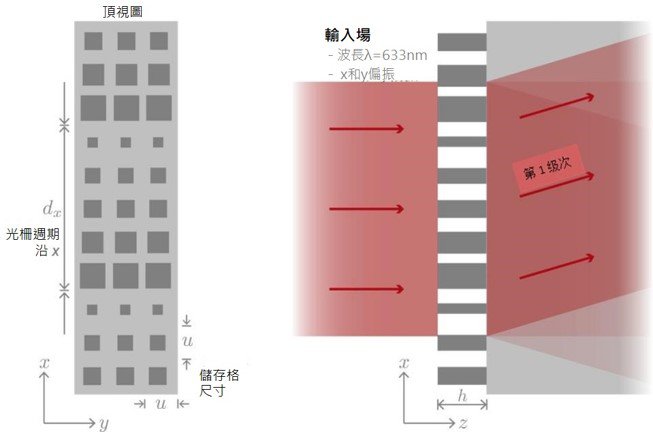

閃耀光柵構建

初始設計性能分析

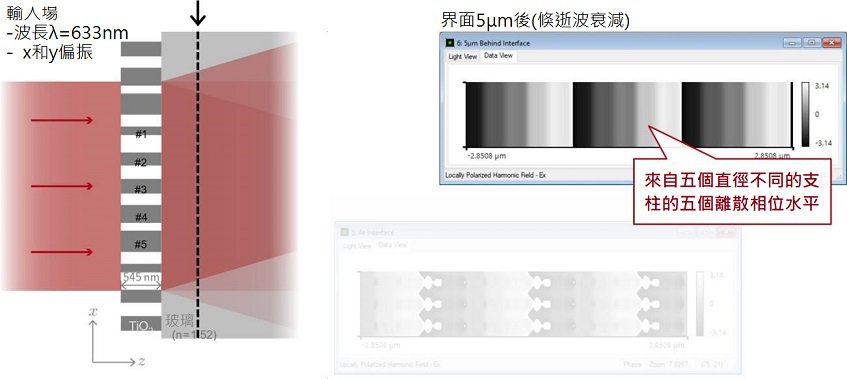

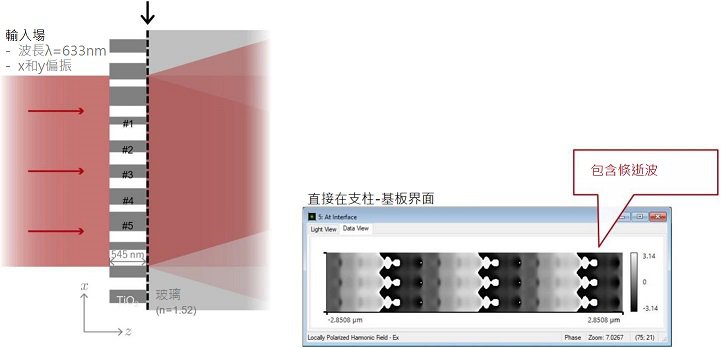

傳輸場視覺化

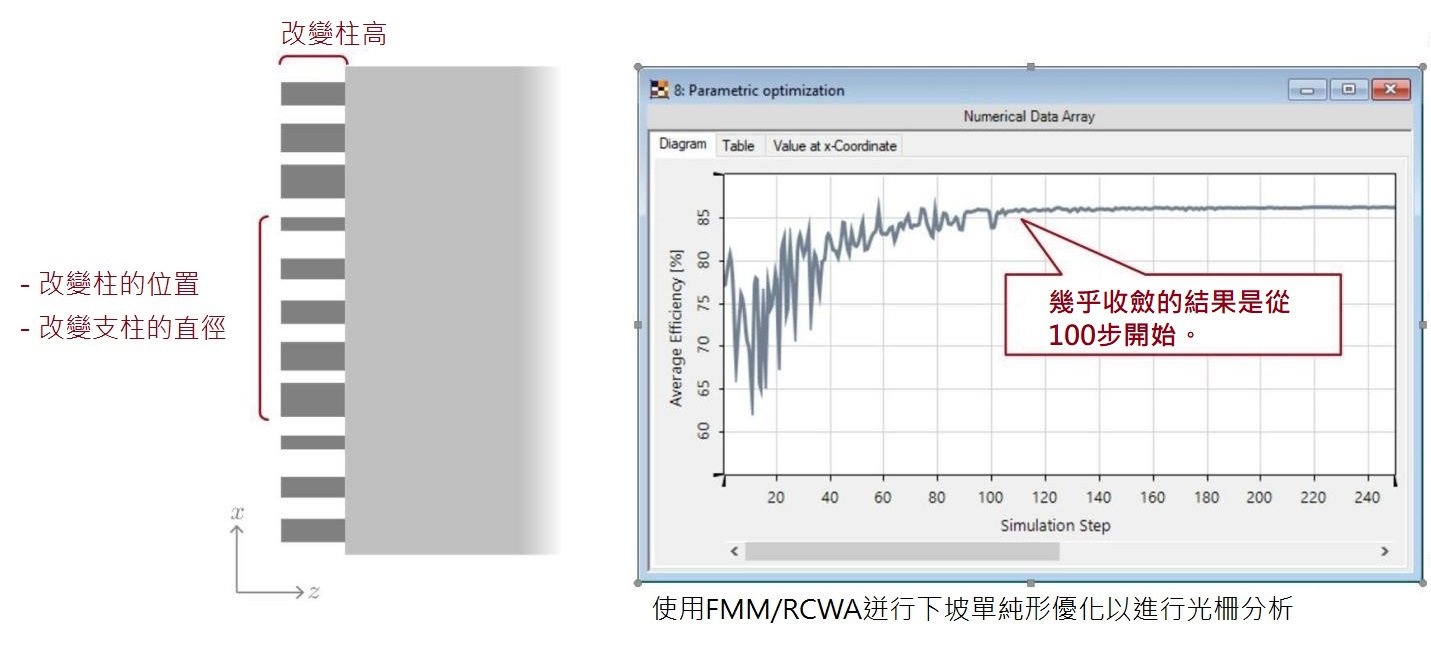

超穎光柵的進一步優化

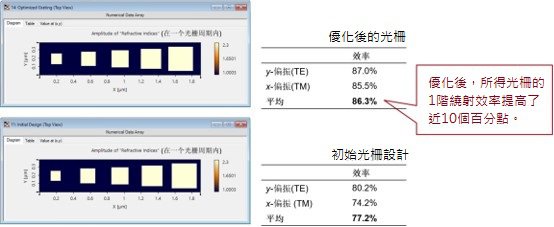

優化後設計的性能分析

走進 VirtualLab Fusion

VirtualLab Fusion 工作流程

VirtualLab Fusion 技術
