兩步設計–第2部分：結構傳遞至HOE–離軸聚焦示例
從WPM 到 HOE

應用場景

目標

一個直徑為 5?mm 的球面波應由一個傾斜角為 20°、帶有像差校正繞射結構的錐面鏡，在 20?mm 的距離處聚焦。

兩步解決方案

通過我們的波前相位修飾器（WPM）模型之一，以基於函數的方式確定並應用所需的波前校正。

→ 請參閱“資源”頁面中的其他功能演示。

將獲得的波前校正應用於基於結構的HOE模型。

此處展示了第二步。

起點

已知所需波前相位由WPM模型確定並提供

使用波前相位調製器[平面、輸出定義]模型，計算了所需的波前差，該差值消除了像差並確保最佳焦斑。

Δψ = ψ_{desired out}− ψ_in

這是功能層面的解決方案。

現在讓我們使用確定的資料用於全像光學元件（HOE），並使用其結構描述進行模擬。

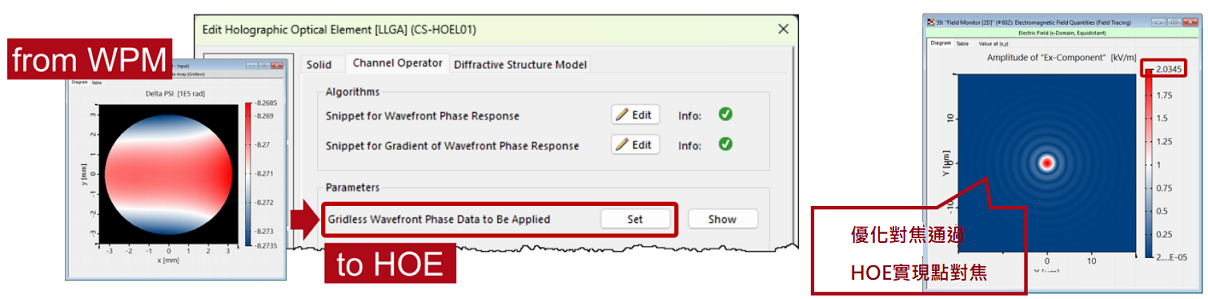

將WPM資料傳遞至HOE後的模擬結果

便捷傳遞與快速模擬

工作流程

使用者操作步驟

1. 從WPM系統模擬中獲取校正波前相位輪廓資料。

2. 用給定的HOE模型替換WPM模型。該HOE內部的代碼旨在接收來自WPM的波前資料作為輸入。

3. 確保HOE配置正確（包括平面表面、材料、透射的真實結構模式和工作級次+1）。

4. 運行模擬並檢查校正後的焦斑。

相關資源

案例與功能演示

兩步設計-第一部分：WPM相位合成-離軸聚焦示例

波前誤差檢測器

通過超透鏡進行像差控制

波前相位調製器數位模型（準直應用）

將波前相位剖面傳遞至超表面透鏡

白皮書

波前相位調製器
