在本例中， LED紅光、綠光、藍光發射通過優化其各個功率在螢幕上特定區域產生特定的顏色（色座標值）而目標面上總的功率保持固定不變。LED光源使用任意平面發射光源（Random Plane emitting sources ），波長的光譜範圍從廠商資料表中利用數位化工具獲取資料。

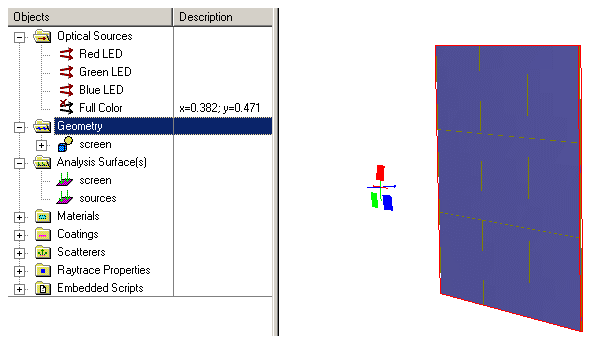

此例子的佈局包含3個任意的平面光源照射到一個接受屏。分析面附加於1）螢幕，計算色座標值。2）光源，計算LED總功率。第四個無光線追跡面用於優化後的顏色對比。
優化變數

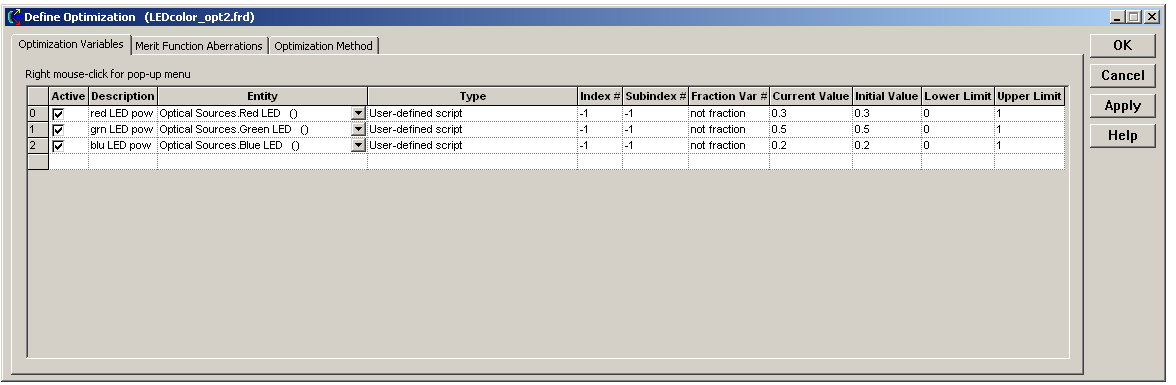

優化的第一步涉及到變數的定義，本例中，優化3個LED光源的光功率。因為沒有對應的光源功率優化變數類型，因此需要使用使用者自訂腳本功能， Index #, Subindex #, and Fraction Var# values 可忽略。每一個變數的上限與下限值對應LED功率的最大最小值。

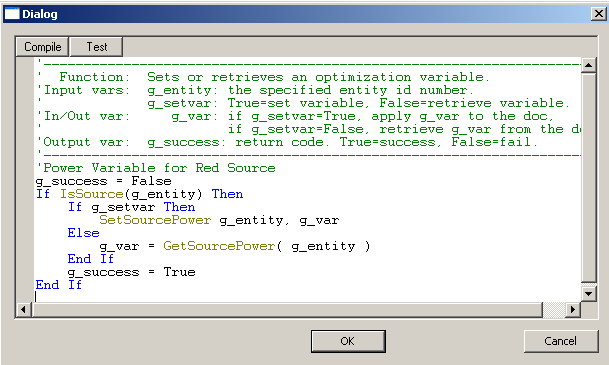

三個光源有相似的使用者自訂腳本定義其變數類型，紅色光源的腳本定義如下所示。這些腳本定義的唯一目的是設定和返回光源功率值。在下面的腳本中，第一行g_success=False作為開始值，其次是If Then...End If代碼塊檢查實體欄中節點數g_entity是否屬於光源。在其內部If Then...End If塊是設定或返回光源功率取決於g_setvar的值。FRED根據優化週期的範圍控制g_setvar值。當FRED需要返回光源功率值， g_setvar = False。當FRED準備設定光源功率值，g_setvar = True。最終，g_success值為True。
優化函數

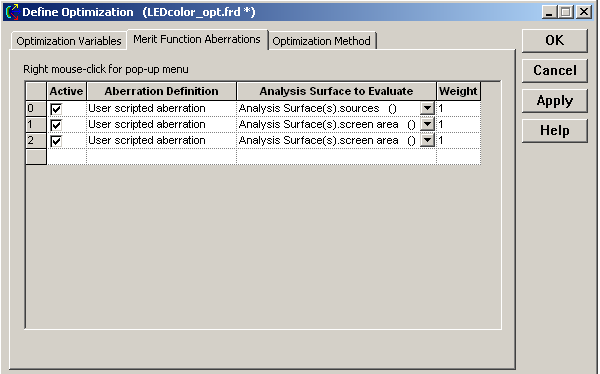

在下面的步驟,必須構建優化函數。本例中，一個函數用於約束3個LED的總光源功率，兩個優化函數決定x-和y-的色座標值。
Total LED Power 優化函數

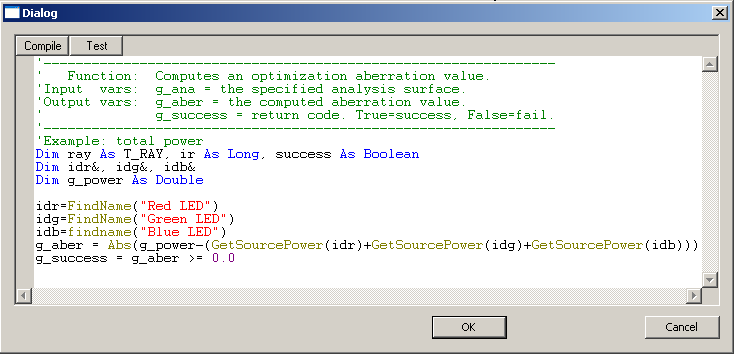

這個優化函數決定總的LED光源的功率，FRED本身內置的優化函數Total power on a surface ,不能用於此例，因為光線並非源於一個面，第二，並非所有的從LED光源發射光線可到達接受屏。變數g_aber等於目標功率值g_power與光源光功率總和的差的絕對值。

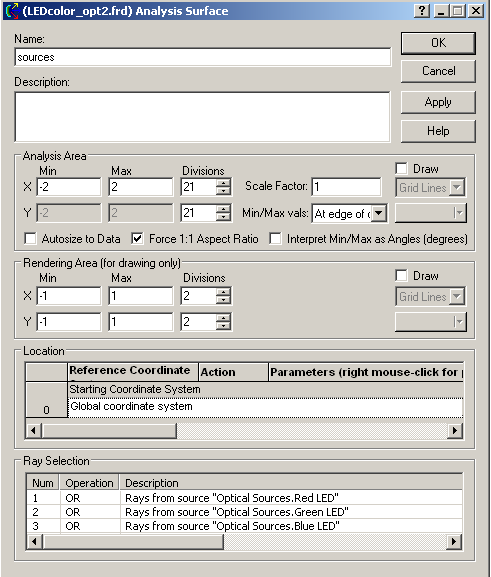

分析面“光源”
色度值優化函式定義

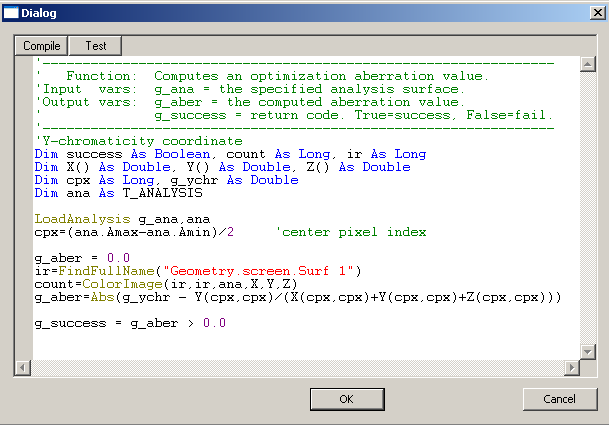

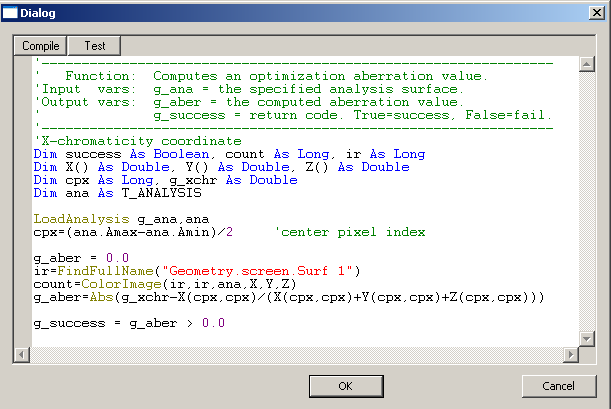

X和y色度座標優化函數需要彩色圖像計算他們的值。輸入變數g_ana 是分析面“螢幕”的節點數。這裡，只有中心圖元點的值用於決定X和y的色度值，只在光束重疊區域產生平均值。

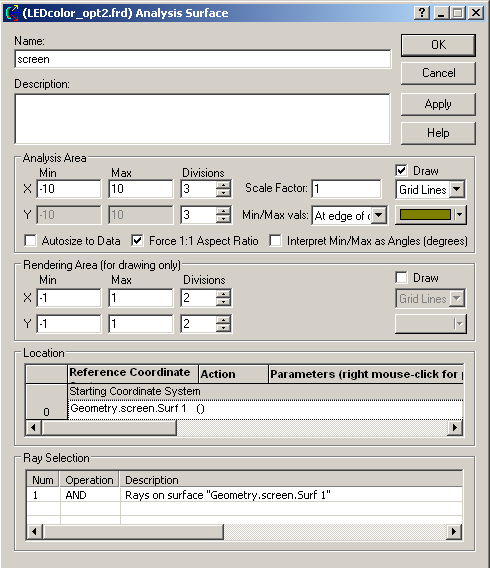

分析面“螢幕”
為了使光線平均，分析面設置為3*3圖元。中心圖元區域足以包圍LEDS照明區域。

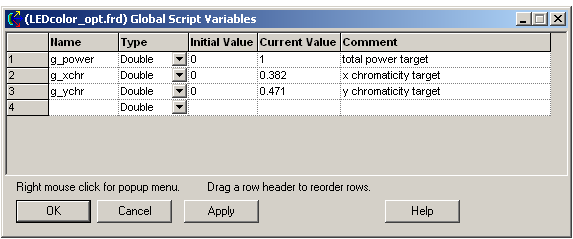

為了方便的獲取模型參數，x色座標（g_xchr），y色座標（g_ychr）及總的功率（g_power）目標值表現為全域腳本變數。
優化方法

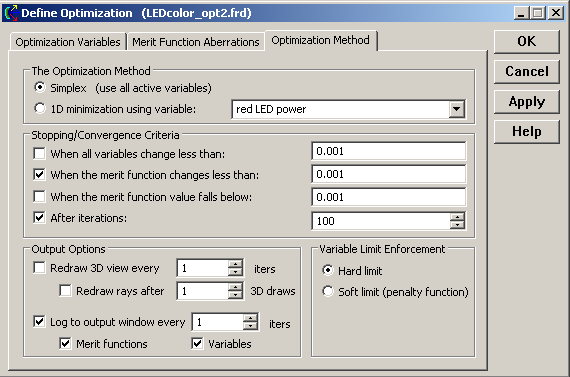

最後一步是設置優化方法，停止/收斂性判別準則,輸出選項及變數強制限制。因為使用多個變數，必須選擇Simplex方法。停止/收斂性判別準則選擇基於測試運行。選擇變數強制限制中的Hard Limit選項以保證LED功率永不會超出廠商規定的額定功率。
優化
當優化設置完成後，從主功能表中執行優化。

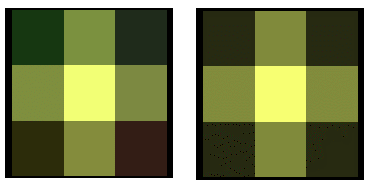

為證實優化結果已經達到要求，有必要比較優化後3LED彩色圖像與色度座標值為0.382,0.471全彩色光源（從光源波長下拉清單合成出顏色選項）。通過下面的對比之後，兩種光源的彩色圖像吻合的相當好。
|
