這個例子說明了光通過雙折射元件會造成空間色彩分離。偏振白光入射到一個用方解石（一種單軸晶體）做的簡單鏡頭上，彙聚的光束繼續通過波片和偏振元器件上，被螢幕攔截。FRED中的彩色圖像特徵用來顯示空間光譜分佈。

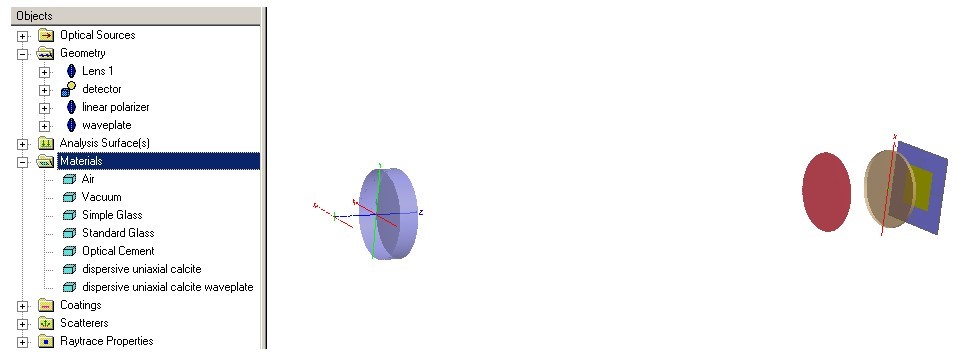

現在開始建立幾何模型，這裡包括一個由方解石做的平凸透鏡，後面接著是一塊方解石波片、一個線性偏光器和一個收集面。

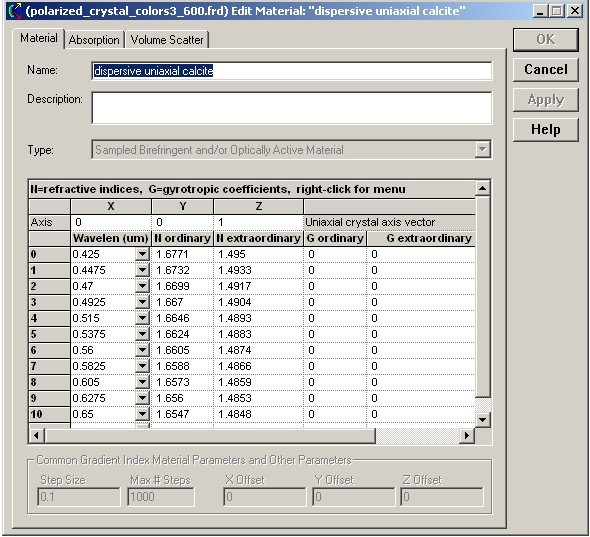

儘管這個模型中的方解石有兩個方向，但只需要創建一種方解石材料，定義透鏡材料的方向為快軸沿全域坐標系的z軸方向?
。

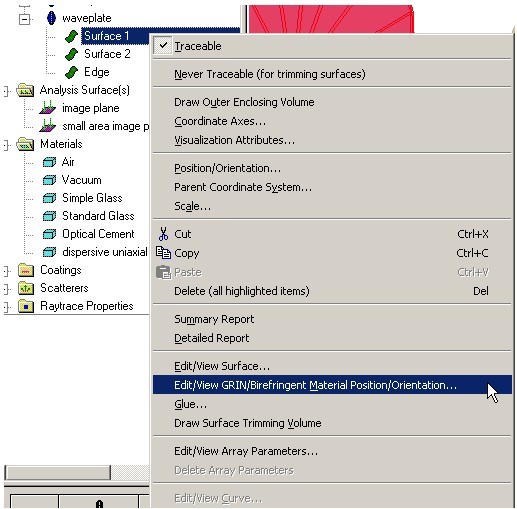

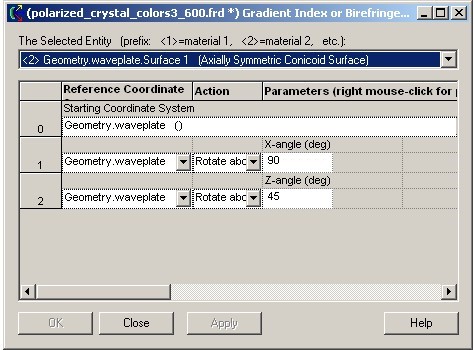

方解石材料的波片以其快軸的方向分成全域坐標系的X軸和Y軸兩個方向。同樣用於透鏡的雙折射材料定義也可以用於波片中，通過 "Edit/View GRIN/Birefringent Position/Orientation"對話方塊將座標轉換成波片表面。

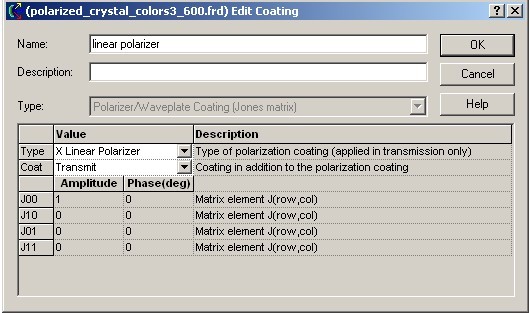

偏振器上有一個塗層只讓沿全域坐標系的X軸方向偏振的光通過：

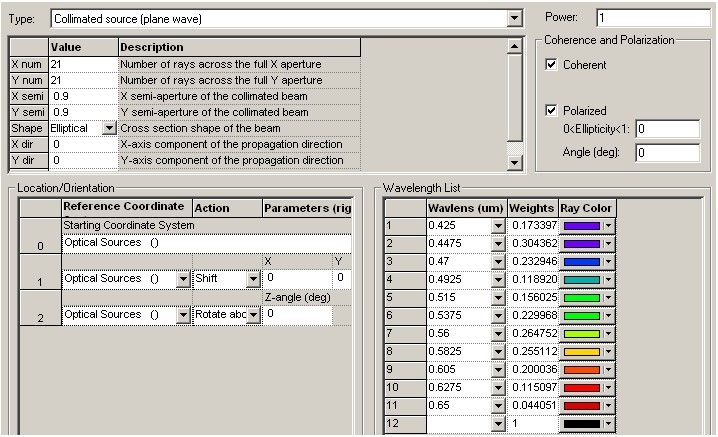

光源是同調的，准直的沿全域坐標系Y軸的方向偏振。"Synthesize a Color"（合成一種顏色）的功能是用來創建和權衡模擬“白色”的均勻空間波長範圍。

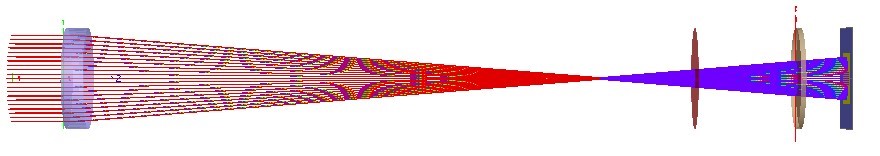

追跡光源

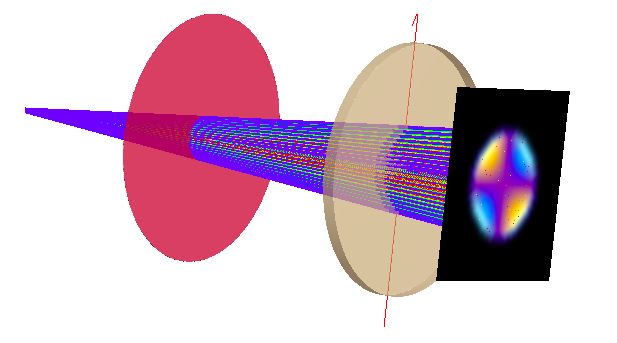

用 Color Image 功能評估探測器上的光線，圖像具有以下的特徵。這個觀點是通過調用Chart Viewer 中的 "Show in Visualization View.."選項卡，並且將探測器的 Visualization Attribute Opacity to "Invisible(視覺化屬性設置為“不可見”).
|
