若丹明螢光粉（一種紅色螢光粉）6G

時間:2022-07-26 20:13來源:未知作者: infotek點擊:次列印

該例說明在FRED內模擬螢光粉的方法。由與腳本散射模型有關的波長屬性g_w模擬螢光粉特性。根據使用者編制的概率分佈程式，該屬性允許個別光線的波長發生變化。改變個別光線的波長是FRED的一個重大特色。甚至，指令碼語言還可提供增加波長的操作。FRED允許使用者執行精確的大範圍的彩色模擬；螢光粉模擬只是其中一個實例。
實例有幾個部分：
1.   建立問題
2.   添加光源
3.   添加幾何
4.   添加散射模型
5.   運行模擬

1.   建立問題
此次模擬需要0.486 µm的光線入射在一塊塗有若丹明6G染料的薄片上。0.486 µm的光線來自氬離子雷射器。

2.   添加光源

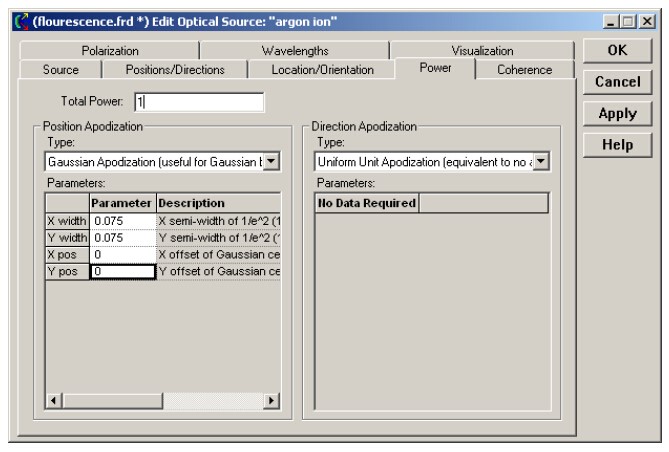

使該光源的高斯寬度為0.075 mm。

.

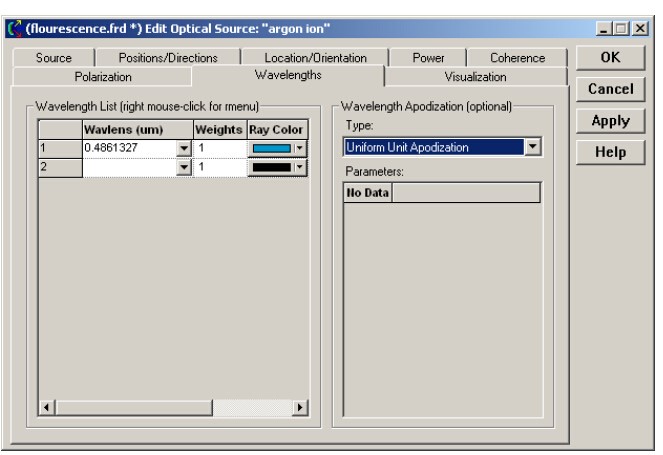

波長為0.486 µm。

3. 添加幾何體

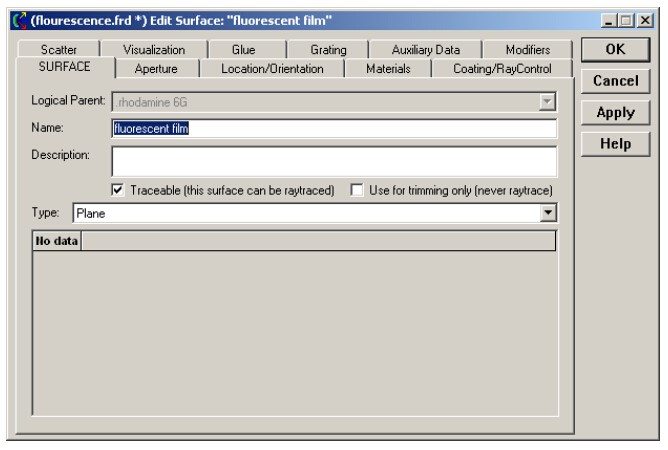

現在，添加一個表示若丹明6G薄膜的平面。

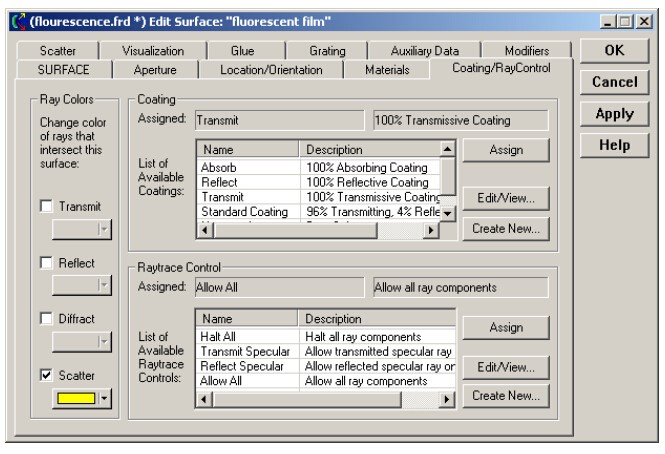

設置鍍膜為“透射”，光線追跡控制為“允許全部”，設置散射光線有不同的顏色。

4. 添加散射模型

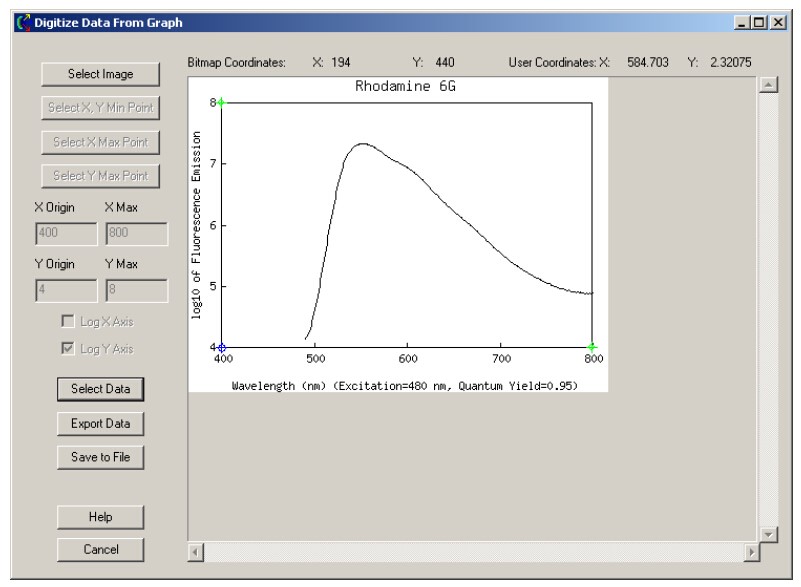

為了完成螢光曲面的定義，若丹明6G的資料必須插入FRED腳本定義的散射模型內。FRED的鍍膜數位轉換器是轉換圖像為數位資料的便利方法。下圖顯示的下載到數位轉換器內的若丹明6G反射光譜的點陣圖圖像。

5. 運行模擬

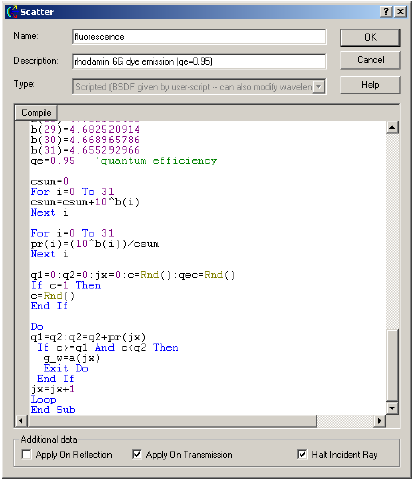

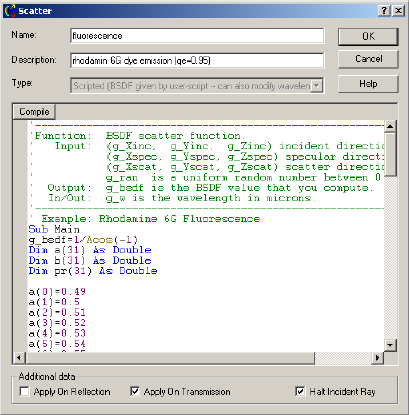

接著，來自數位化檔的資料經過處理，放置在下圖所示的腳本散射模型內：

注意：執行腳本散射模型之前先編譯，建議資料集緊湊放置，以致其對光線追跡速度的影響達到最小。

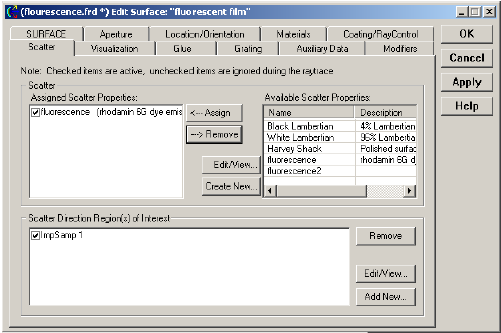

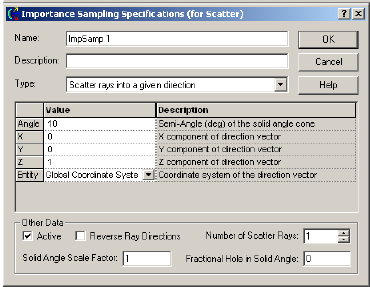

該散射模型分配到薄膜曲面上，散射光線以散射方向射入鏡面周圍的小角內。

也可創建探測面以接收透射的螢光，並添加一個分析面。運行模擬

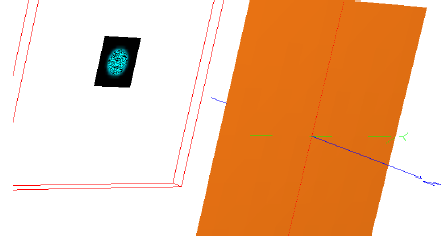

下圖顯示的系統模型的光源是用RGB著色：

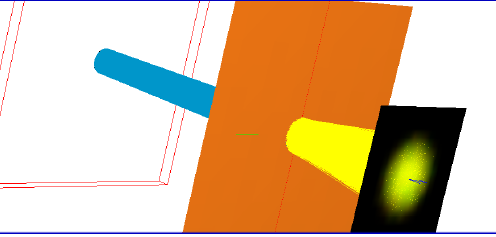

下圖顯示的是一個探測器上的彩色圖像計算，通過圖表視圖的顯示在視覺化視圖命令實現。該圖是用RGB表示的螢光光譜，螢光光譜是由數位化資料構成的。任何一個操作過染料雷射器的人都可能認出常用雷射器的黃色染料
