FRED應用：離軸抛物面反射鏡創建

時間:2022-11-16 08:12來源:未知作者: infotek點擊:次列印

說明

對於簡單導入文檔來說，FRED目前的目錄庫中不包含離軸抛物面反射鏡。本文描述了一個實用工具接受由艾德蒙光學目錄庫提供的參數，自動創建相對應的OAP作為一個封閉的幾何結構。在創建過程中，腳本工具使用自訂元件的平移以便原點定位於反鏡鏡面中心。此外，反射鏡面有合適的塗層和光線追跡控制設置。

執行

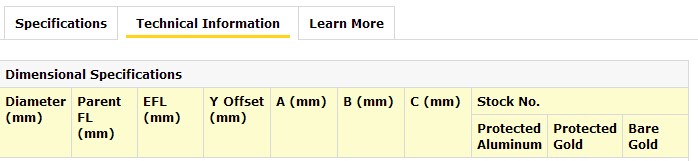

Basic腳本編寫生成的用戶抛物面、邊緣柱面、後表面參數輸入對話方塊。設置使用的參數化來匹配由艾德蒙光學目錄庫提供的參數。如以下目錄所示，考慮選取15°離軸反射鏡，輸入相應的值到腳本生成對話方塊中。

預設情況下，腳本使反射鏡面的中心位於原點位置。這個定位可能是也可能不是理想的位置，自訂元素節點應該按照要求可以平移。在本文附帶的*frd檔中OAP“EO 83-973”發生了平移，因此反射鏡面匹配相應的基準抛物線部分。在這個配置中，離軸抛物面的焦點位置與基準抛物面的焦點位置相同。

運行腳本

嵌入式腳本可以通過滑鼠右擊名為“createOAP”的腳本並且從清單功能表中選擇“Run an embedded script”。

操作實例

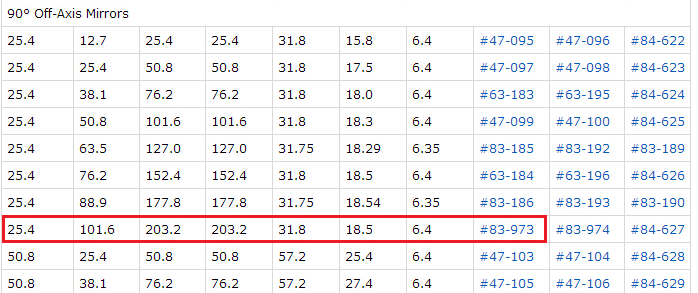

1.我們首先打開Edmund光學搜索庫存號：83973，我們看以看到相應的資料。

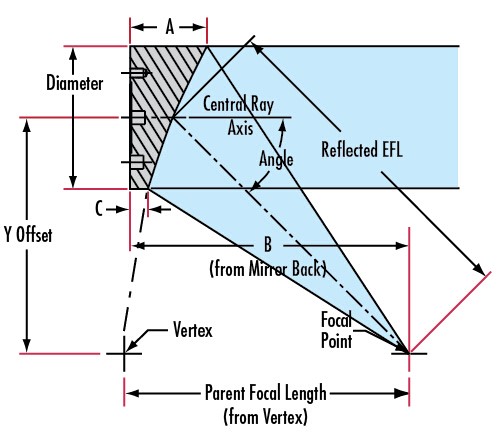

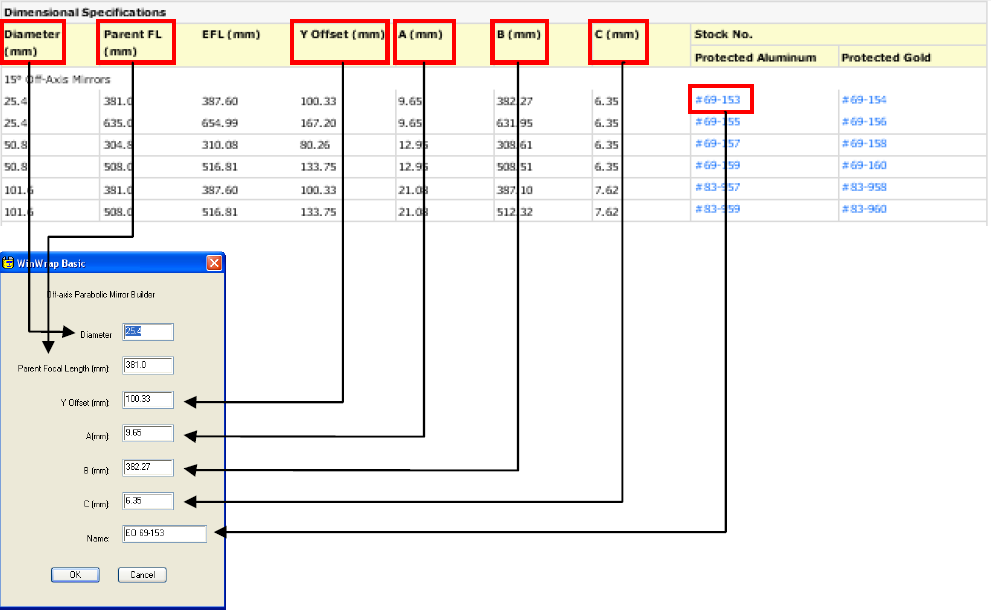

並確定每個每個規格的的含義：

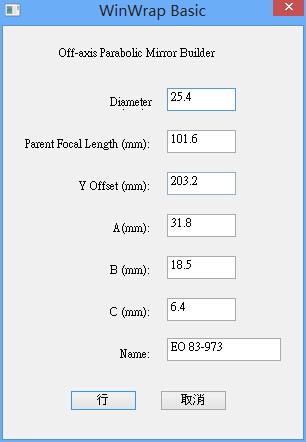

2.在FRED樹形檔中運行腳本’createOAP”，輸入步驟一紅色方框所示的數值，點擊OK“行”，腳本代碼請見本文的備註。

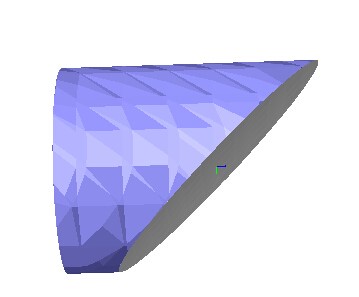

點擊如圖所示紅色圓圈進行視覺化視圖，

4,平移操作

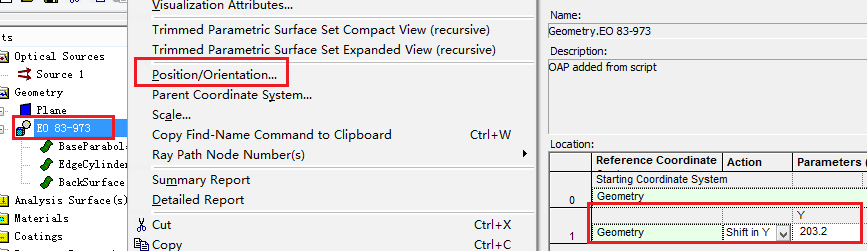

將集合元件沿著y軸平移203.2mm.

5.創建探測面

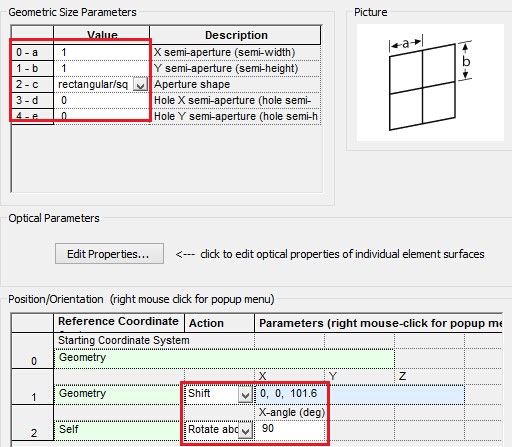

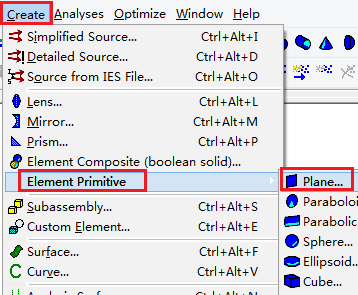

Create/Element primitive/plane

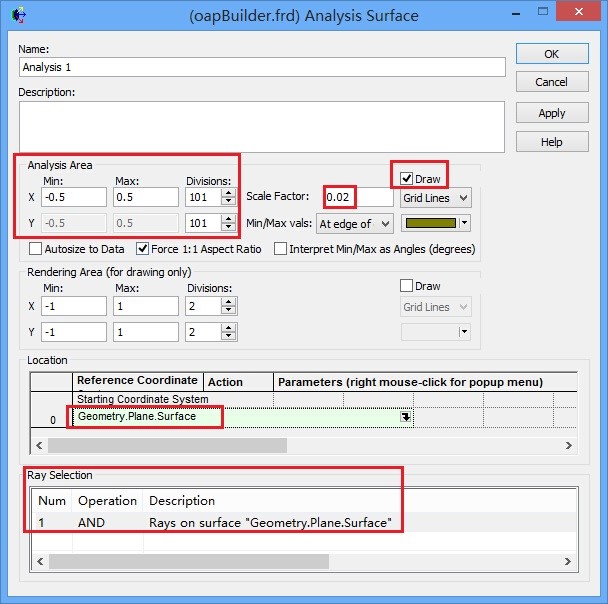

6.創建分析面

Create/Element primitive/plane

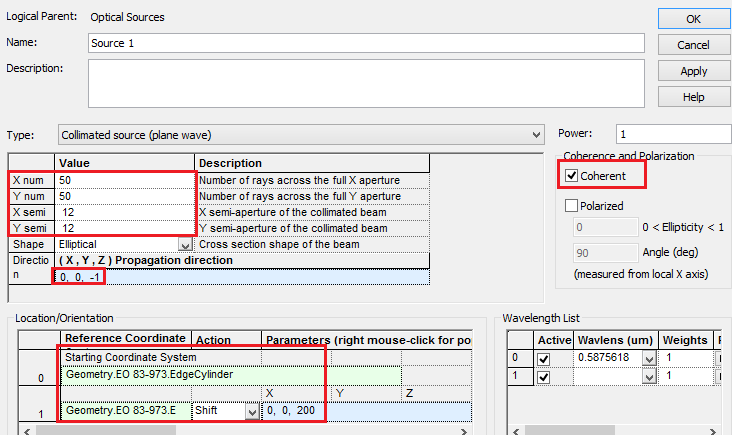

7.創建同調、平行光源。

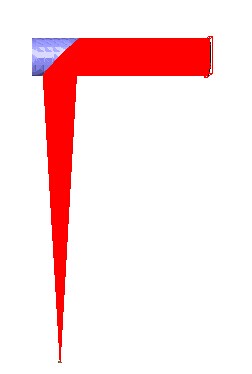

8.光線追跡
