摘要
RPC Photonics公司有高品質的的工程漫射體BSDF測試資料，但它對於FRED幫助甚少，下面這個步驟描述了如何利用FRED腳本轉換RPC Photonics提供的TXT檔，並將資料直接應用到FRED的Tabulated scatter 散射模型。
背景
Thorlabs和RPC Photonics聯手共同推出的新型漫射體及光束整形技術，可以解決其他技術的不足，大大改善了諸如光刻系統、有效固態照明，顯示，背光，顯示亮度增強和投影屏等大多數應用的性能。這項我們稱之為工程漫射體（Engineered DiffusersTM）的新概念，與其他技術有許多不同。與諸如磨砂玻璃、乳色玻璃和全像元件等隨機漫射體截然不同，工程漫射體要求對於每個散射中心，通常為微透鏡單元，都進行控制。例如全像漫射體可以視為一組隨機排列的透鏡，但是通過全像曝光形成的類透鏡效果只能通過靜態方式進行控制：而無法單獨操控每個微透鏡單元，這也説明解釋了全像漫射體無法控制光的分佈和輪廓。另一方面，在工程漫射體中，每個微透鏡單元形成漫射體，由其凹形縱斷面和在陣列中的位置所確定。同時，為了確保漫射體不受輸入光束變化的影響，並且不產生繞射效果，微透鏡單元的分佈是隨機的，根據產生相應的光束形狀函數所選取的概率分佈函數來確定。因此，工程漫射體同時保留了隨機與確定性漫射體的優點，從而實現高性能的光束整形功能。
FRED是美國Photon Engineering 公司開發的光學工程模擬軟體，其在雜散光分析中獨特的演算法、高效的準確性，使其與其它同類產品相比更具優勢。本案例我們重點講述如何由RPC Photonics的BSDF資料轉為FRED可識別的散射資料。

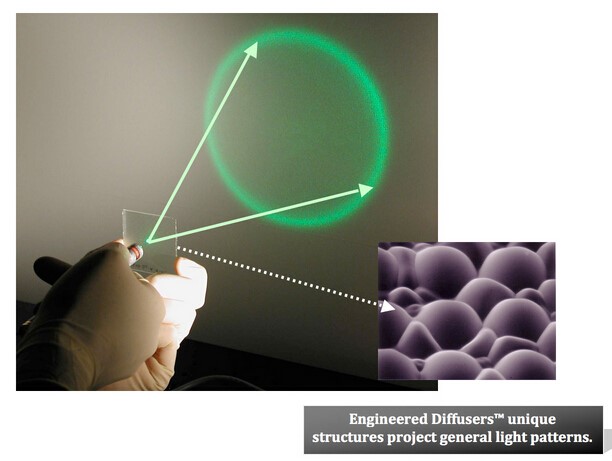

圖1. RPC Photonics工程漫射體結構及光束投射形狀
步驟

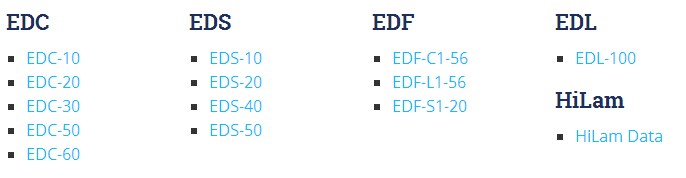

圖2. RPC Photonics工程漫射體不同類型的散射資料
2.打開FRED並運行指令檔
3.生成了FRED可識別的檔後，將散射模型導入到FRED裡面

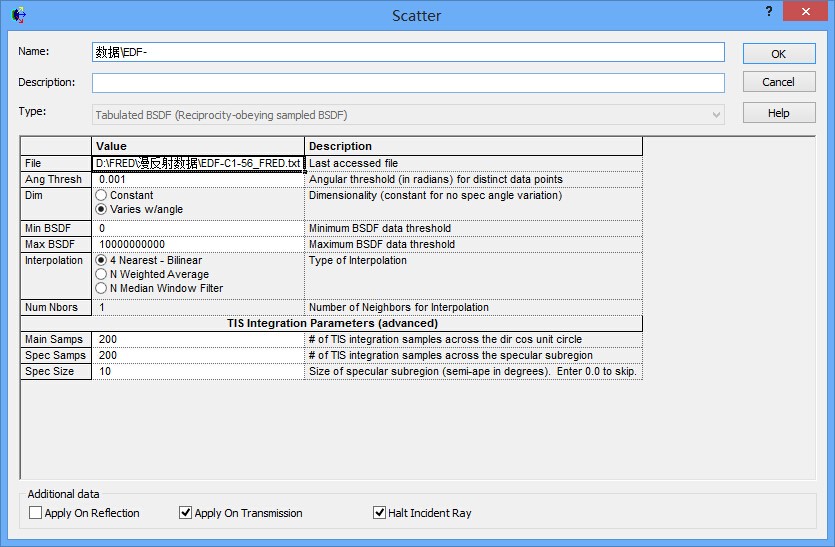

a.創建一個新的散射庫
b.散射模型命名
c.改變散射模型為“Tabulated BSDF”.
d.在File框出右鍵選擇“Replace With Data From a File”, 選擇步驟三生成的資料檔案
（如EDF-C1-56_FRED.txt ）
e.切換為“Varies w/angle” 選項（假定所有的RPC Photonics datasets 資料有多個測試角度。
f.在底部的對話方塊中，選擇透射散射、反射停並且你需要終止入射光線，
g.點擊OK

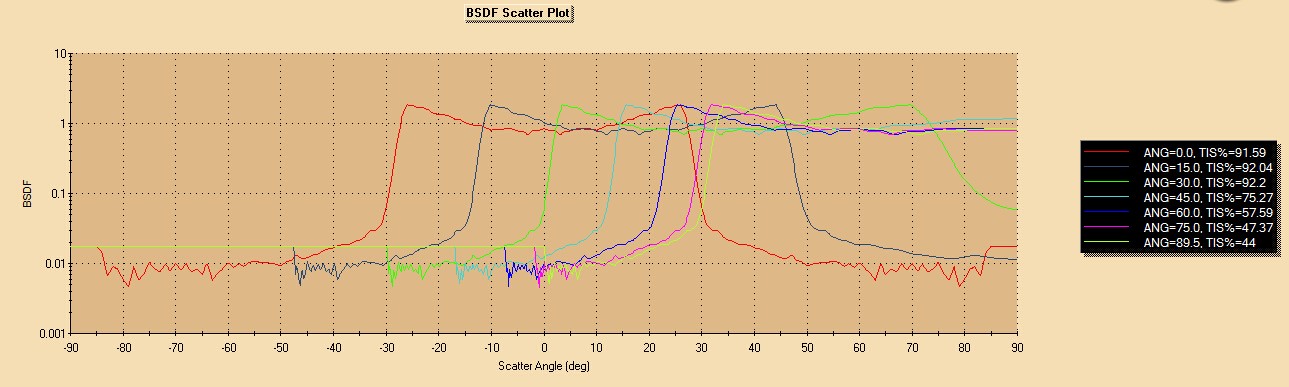

4.資料登錄後，可點擊“Plot”按鈕驗證BSDF模型及總的散射值
|
