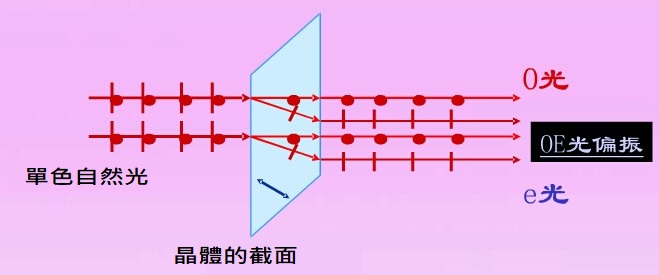

尋常光線（o光線）——遵守折射定律，且在入射面內 ；
       非常光線（e光線）——不遵守折射定律，一般不在入射面內；

       光軸—晶體中存在的一個特殊方向，光在晶體中沿此方向行進時，不產生雙折射現象，對於單軸晶體，則o,e光的傳播方向相同，且其傳播速度也相同。

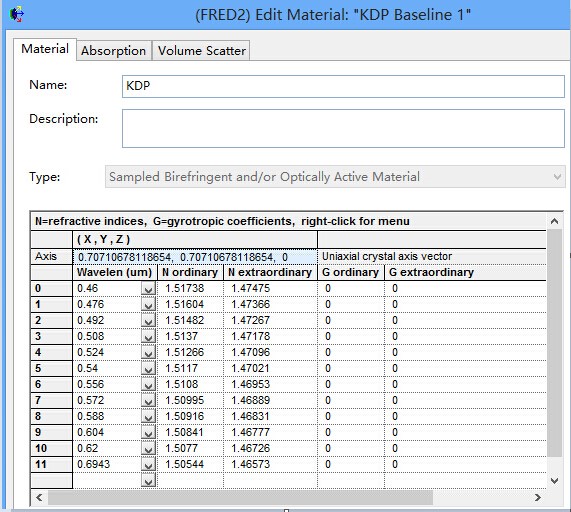

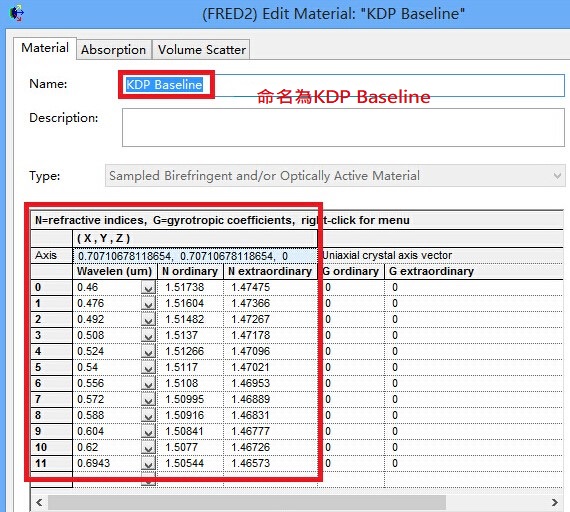

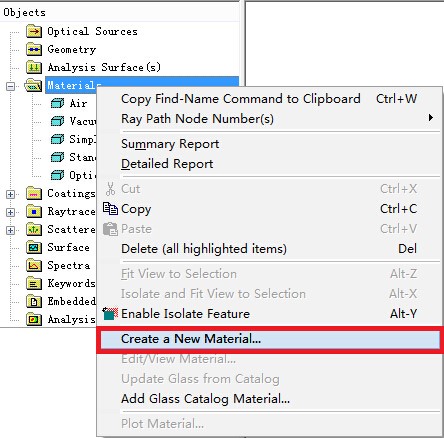

步驟1：創建雙折射材料KDP（磷酸二氫鉀晶體），命名為KDP Baseline。在樹形資料夾中選擇Materials>Create a New Material>Sampled Birefringent and/or Optically Active Material，按照如圖所示的資料登錄如下數值（KDP材料的創建方法請見本文後的備註）。




注意：axis選項為軸向方向，在OXY平面為45°角。

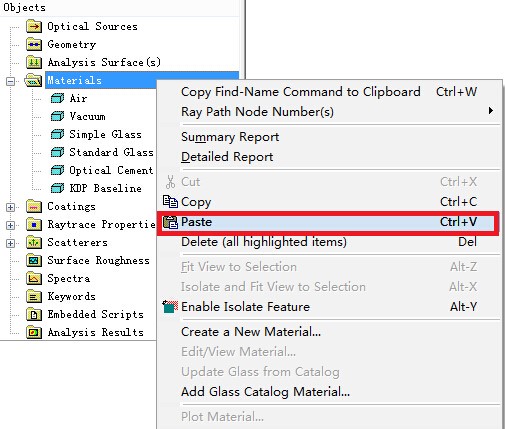

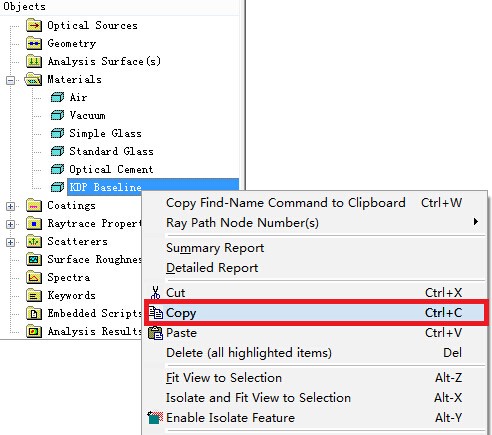

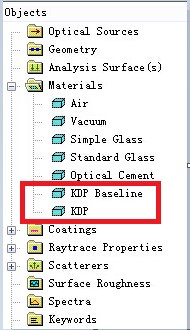

步驟2：複製KDP BaseLine到Materials樹形資料夾下，具體操作為滑鼠左鍵選中KDPBaseline，右鍵選擇Copy，並在Materilas 下選擇paste，並命名為KDP。

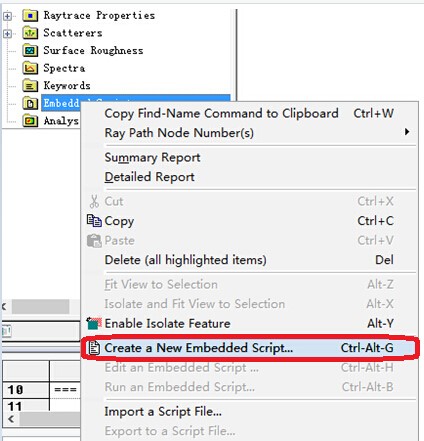

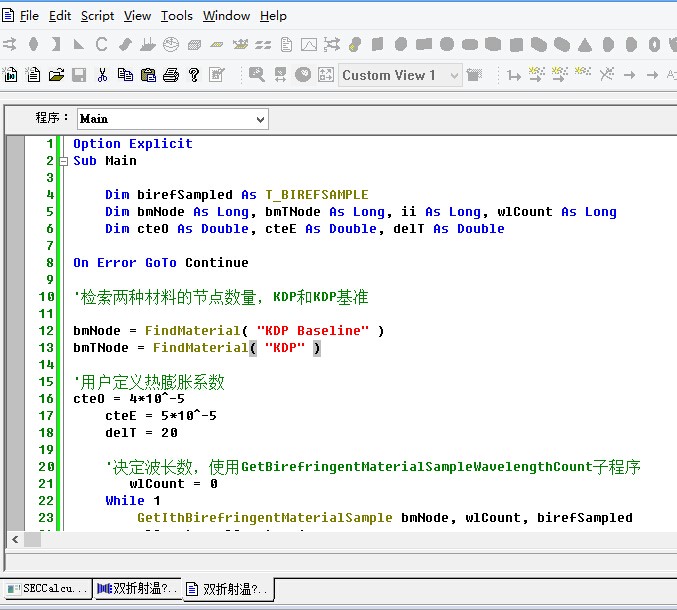

步驟3：創建一個折射率隨溫度變化20k後的折射率變化模型，我們利用FRED軟體自帶的VB腳本實現此功能。在樹形資料夾選擇Embedded Scripts，右鍵選擇Create a New Embedded Scrips，注意刪除腳本編輯器裡面的所有內容，然後粘貼如下的程式到此編輯器中。

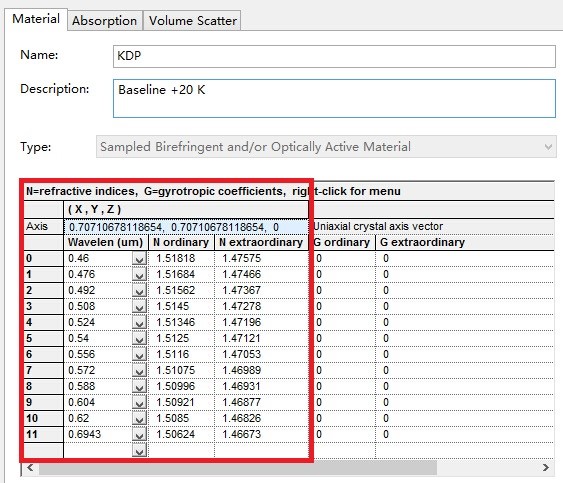

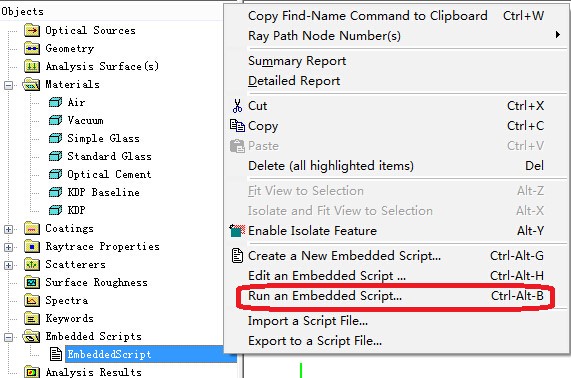

步驟4：在腳本編輯器中按下Ctrl +B運行腳本，最後我們觀測KDP材料的折射率變化。或退出編輯器，在樹形資料夾選擇Run an Embedded Scripts...






我們以0.46微米波長處為例
溫度變化20k後，波長在0.46nm處，
O光折射率值計算方法：KDP=n KDPBaselineordinary + cteO*delT=1.51738+20*4*10-4=1.51818;
E光折射率計算方法：KDP=n KDPBaselineextraordinary + cteE*delT=1.47475+20*4*10-4=1.47575;


總結：

       此腳本演示了溫度變化引起的折射率變化，同樣此腳本可進行如下擴展：


有興趣的讀者可依此深入。

備註

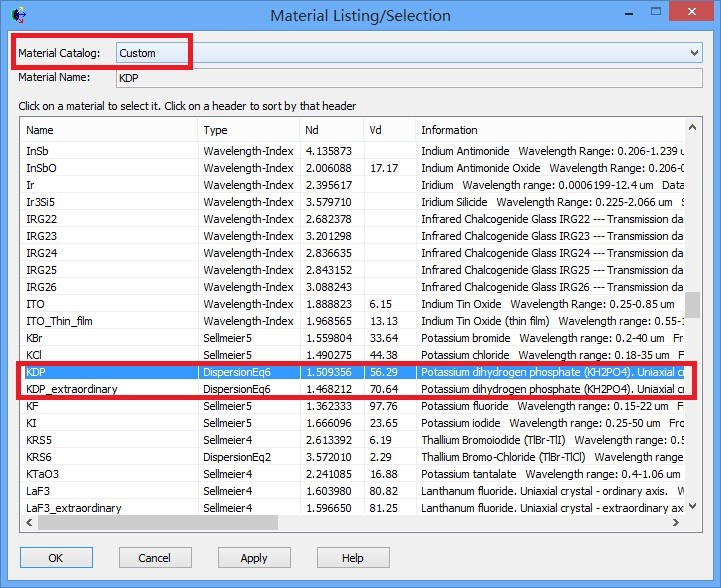

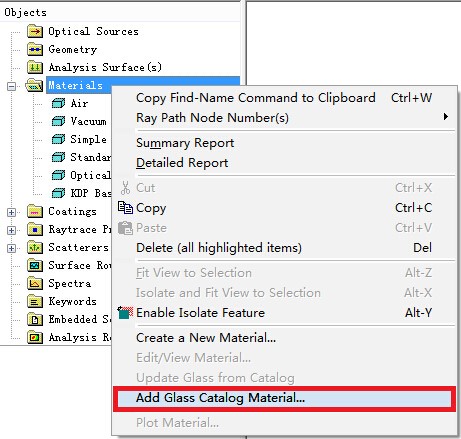

       KDP材料可在材料庫中找到，在樹形資料夾Materials/ Add Glass Catalog Material… ，在類型中選擇Custom，點中滑鼠上下鍵移動找到KDP（排列方式是按照第一個英文字母a-z排序）。
