簡介
從非侵入式到超靈敏的檢測儀器，光子器件在今天的生物醫藥產業起到了不可或缺的作用。但只有在先進的軟體工具和富有經驗光學工程師的説明下，這些新技術的及時設計和推向市場才有可能。Photon Engineering堅信其光學工程產品FRED可以説明加速生物醫藥界的創新步伐。FRED結合了直觀的圖形化使用者介面和能夠滿足最苛刻要求的強大計算引擎。

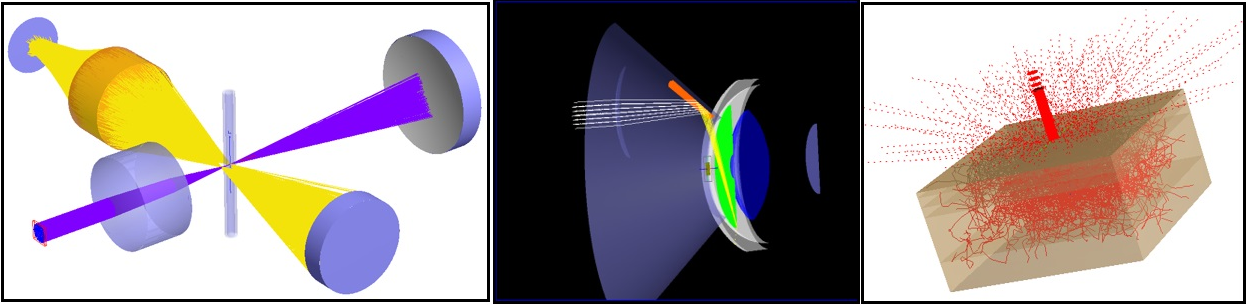

通過展示幾個熟悉而創新的應用，如前房角鏡、毛細管中的雷射誘導螢光和人類皮膚模型，FRED和生物醫療產業的相關性能得到最好的表達。
雷射誘導螢光-毛細管電泳
毛細管電泳是一個在遺傳分析和蛋白質表徵中使用的技術。準直雷射光束聚焦到一個玻璃毛細管柱上，其中物質在一個電勢的作用下流動。當粒子通過受照射的區域，它們發出具有特徵光譜的螢光。

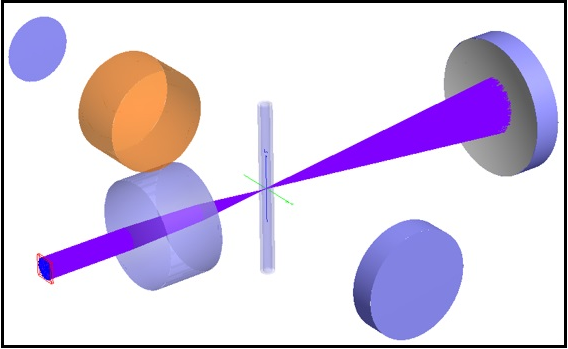

在圖1中，代表一個紫外雷射光束的準直光線集通過物鏡聚焦到一個充滿液體的玻璃毛細管中。通過反射沒被使用的光重新回到毛細管中，右上角的反射鏡擴大了受照明的體積。較大的照明體積增大了螢光信號。垂直於照明路徑的導向光學器件採集螢光來進行分析。
圖1 毛細管電泳系統中採集光學器件FRED模型
FRED可以通過其散射庫一個專門的功能實現螢光現象。通過在概率統計方面演繹發射曲線，可以創建腳本化散射模型來重新指定光線波長。在本例中，將會使用一個廣泛使用的有機染料-羅丹明6G。使用FRED數位化工具採樣發射光譜，並將結果放置在腳本化散射模型中。
為了節省模擬時間，只有到達探測器的散射光線才應該被追跡。FRED中的重要採樣特性就提供這個功能。要設置它，使用者需要選擇模型中的螢光實體，並點擊散射標籤。指定好螢光的腳本化散射屬性到該元件後，將“Scatter Direction Region(s) of interest” 設置為 “Toward an Entity”，此時探測器表面作為選中目標。

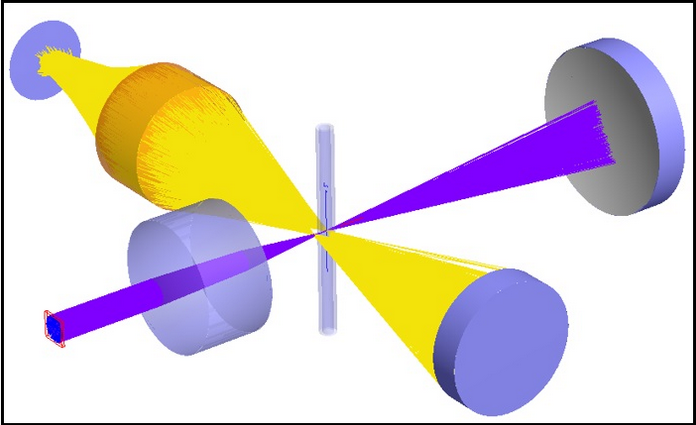

完成模擬的圖示如圖所示。紫色代表照明路徑，橙色代表螢光路徑。
圖2 具有照明和螢光路徑的毛細管電泳模擬
|
|
|
|
|
