摘要

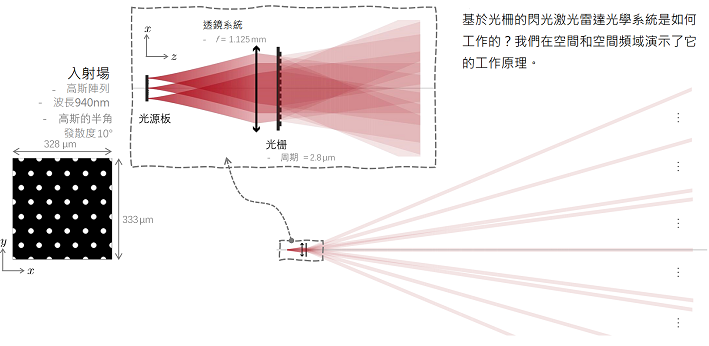

如今，雷射雷達技術不僅應用於專業領域，而且應用於消費品領域。以面陣雷射雷達為例，由於其快速、準確
的三維距離檢測和測量能力，在智慧設備中得到了廣泛的應用。在這個例子中，我們演示了一個典型的面陣雷射雷
達的工作原理，該雷達由光源陣列、准直透鏡系統以及衍射光柵作為分束器組成。分析在空間和空間頻率域中進行。

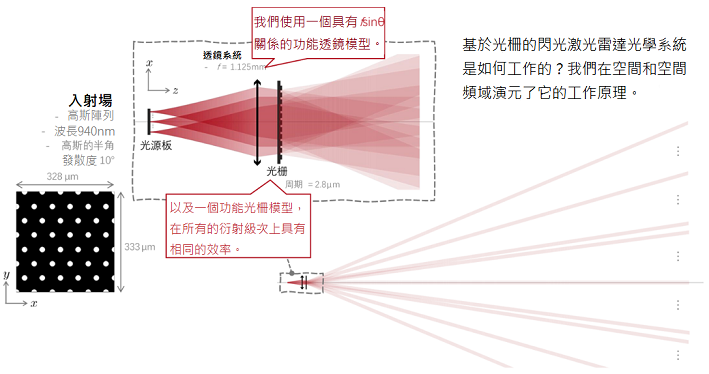

建模任務
建模任務

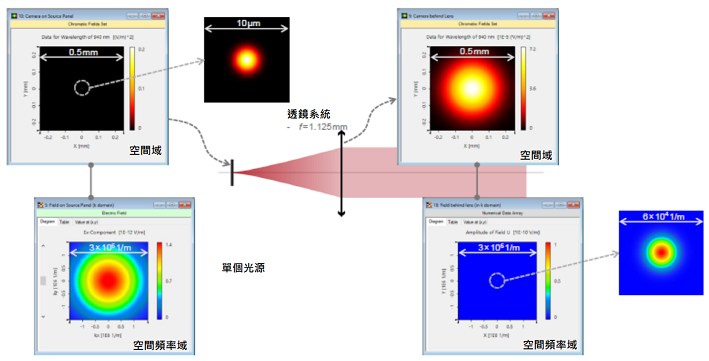

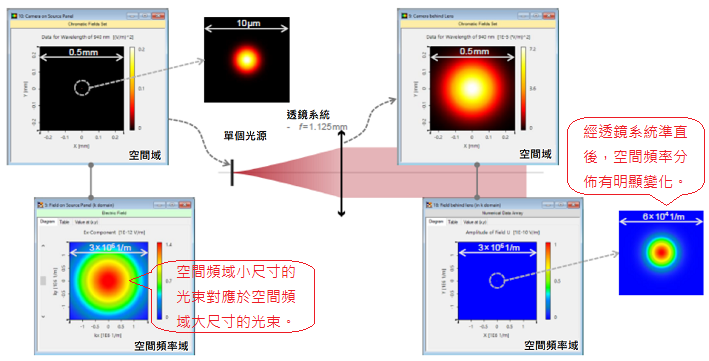

單個光源+準直透鏡
單個光源+準直透鏡

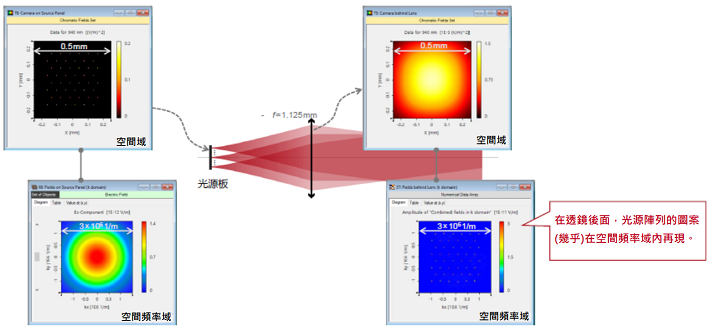

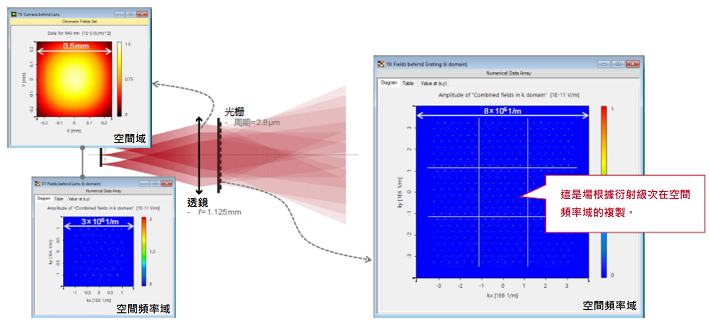

光源陣列+準直透鏡

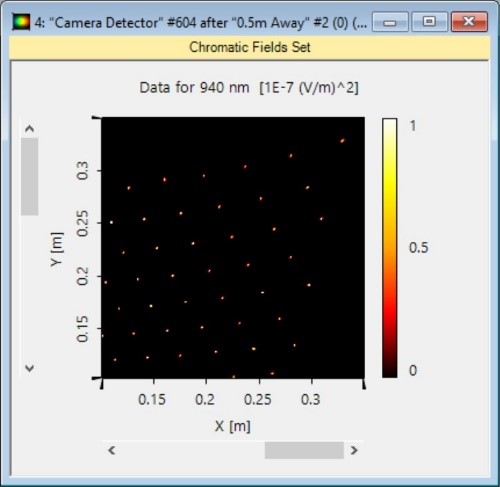

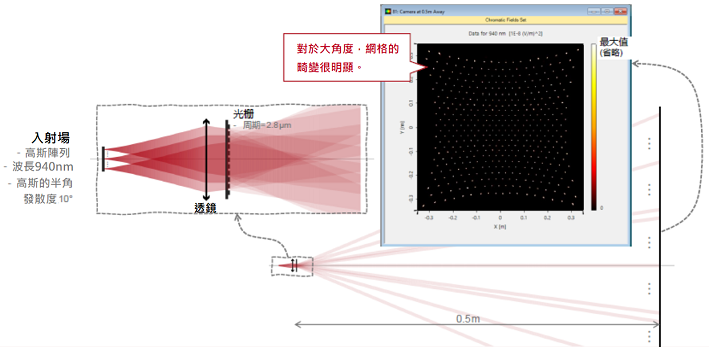

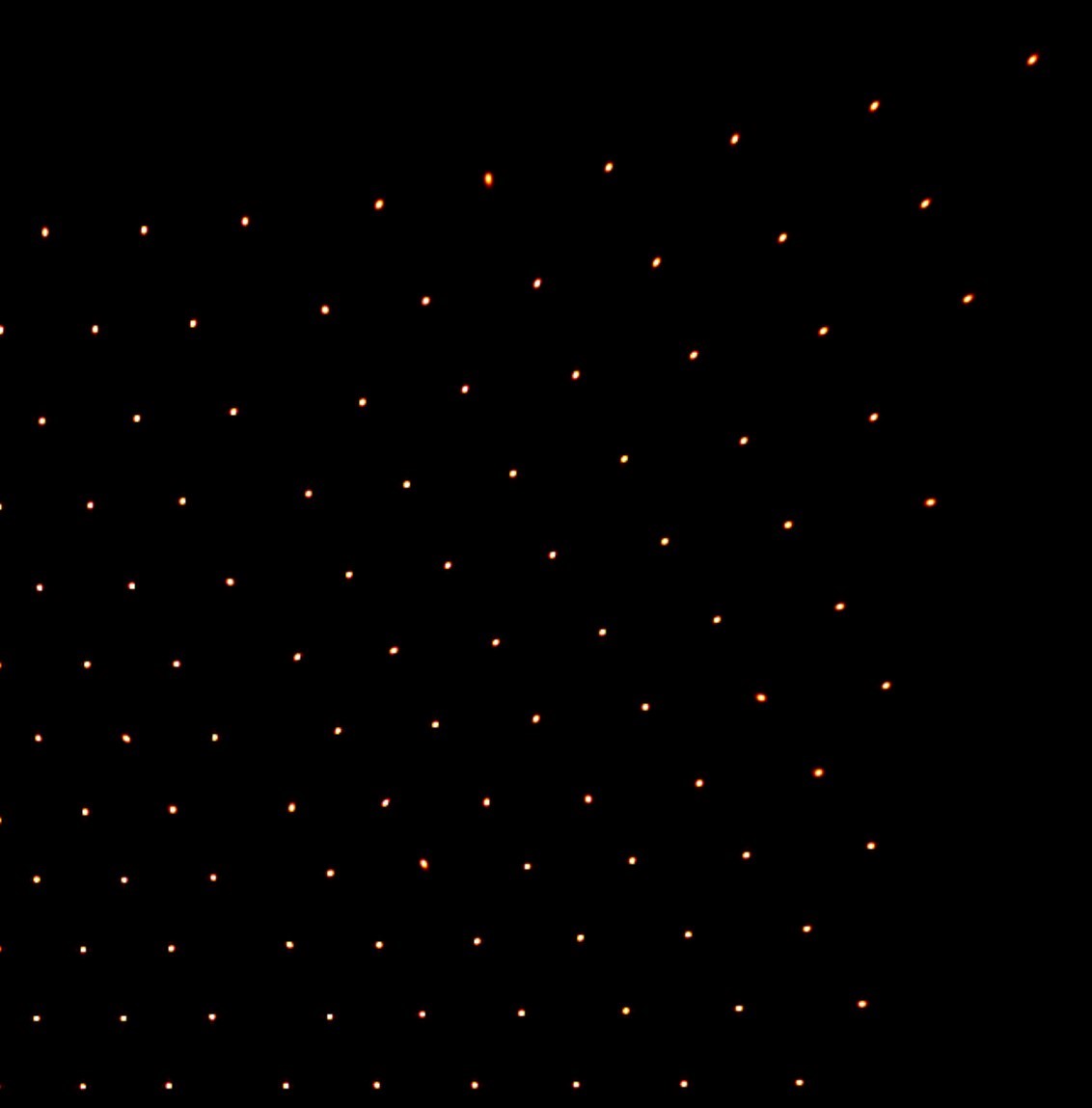

光源陣列+準直透鏡+衍射光柵
光源陣列+準直透鏡+衍射光柵
模擬設置注意事項

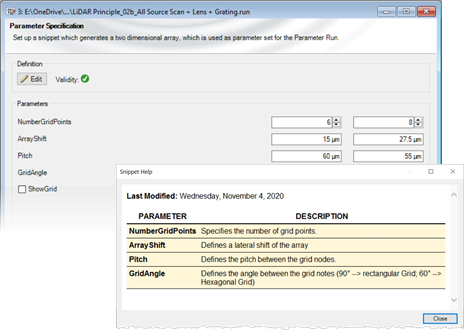

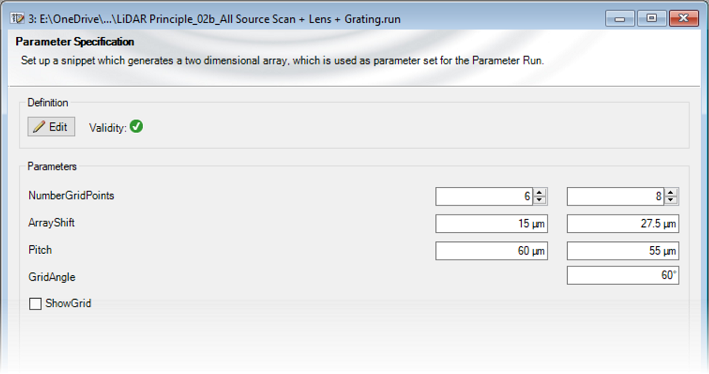

光源陣列的建模
- 光路中只有一個高斯光源，利用可程式設計參數運行實現光源陣列。
-在參數運行中定義網格，每次高斯光源橫向移動到一個網格點上。
k域的視覺化
-電磁場探測器可以選擇將k域即空間頻率域的場顯示為單個文檔。
-為了將所有結果組合起來並顯示在一個公共視窗中，本例設計並提供了一個VirtualLab模組。
(附錄-組合電磁場模組.cs)
走進VirtualLab Fusion
用於光源陣列建模的可程式設計參數運行 用於結果視覺化的易於使用的探測器

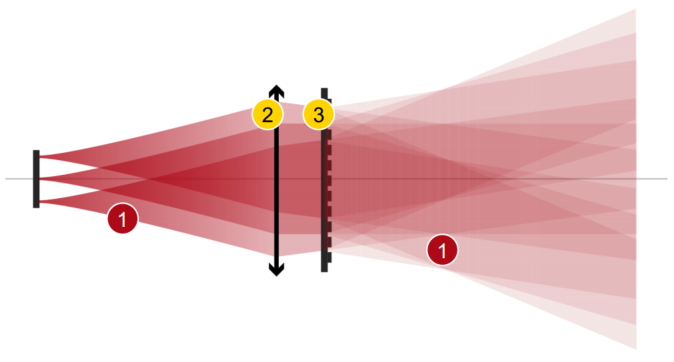

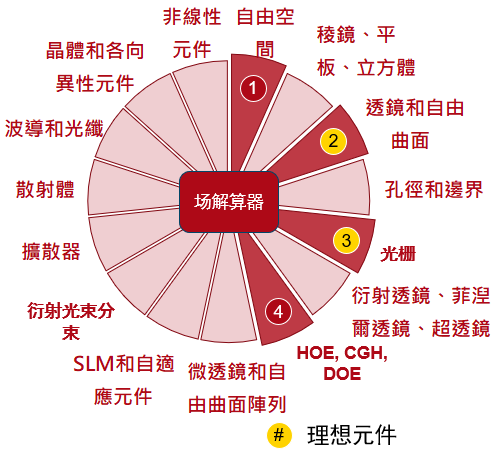

VirtualLab Fusion的工作流程
-
VirtualLab Fusion技術 – 理想光柵函數 [技術白皮書]
VirtualLab Fusion技術

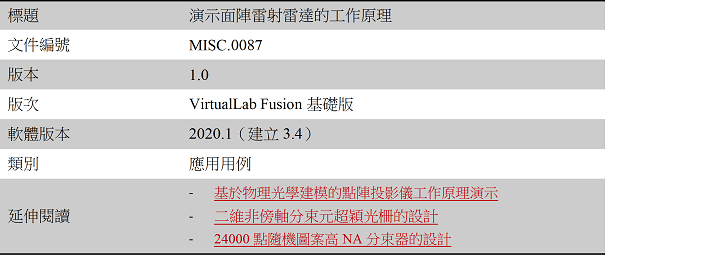

文件資訊
