用於光導耦合的傾斜光柵的分析
時間:2022-03-09 20:53來源:未知作者: infotek點擊:次列印

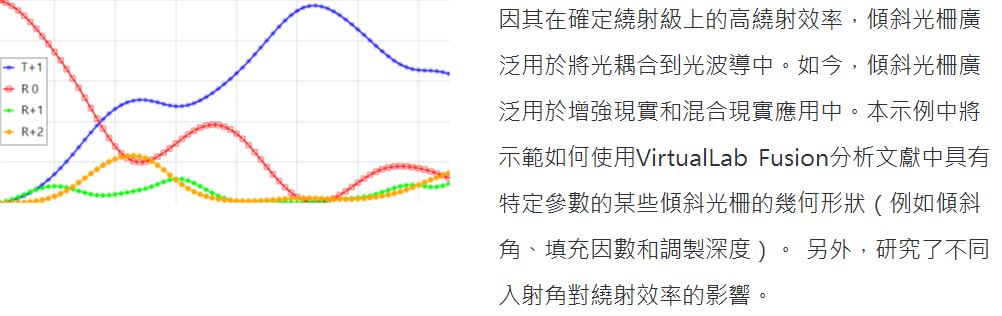

摘要



       傾斜光柵通常用於將光耦合到光學光導中，因為它們在特定的繞射級上具有很高的效率。目前，它們經常應用於增強現實和混合現實應用中。我們展示了如何使用VirtualLab Fusion來分析文獻中的某些傾斜光柵幾何形狀，具體參數包括傾斜角度、填充因數和調製深度。此外，還研究了不同入射角對繞射效率的影響。

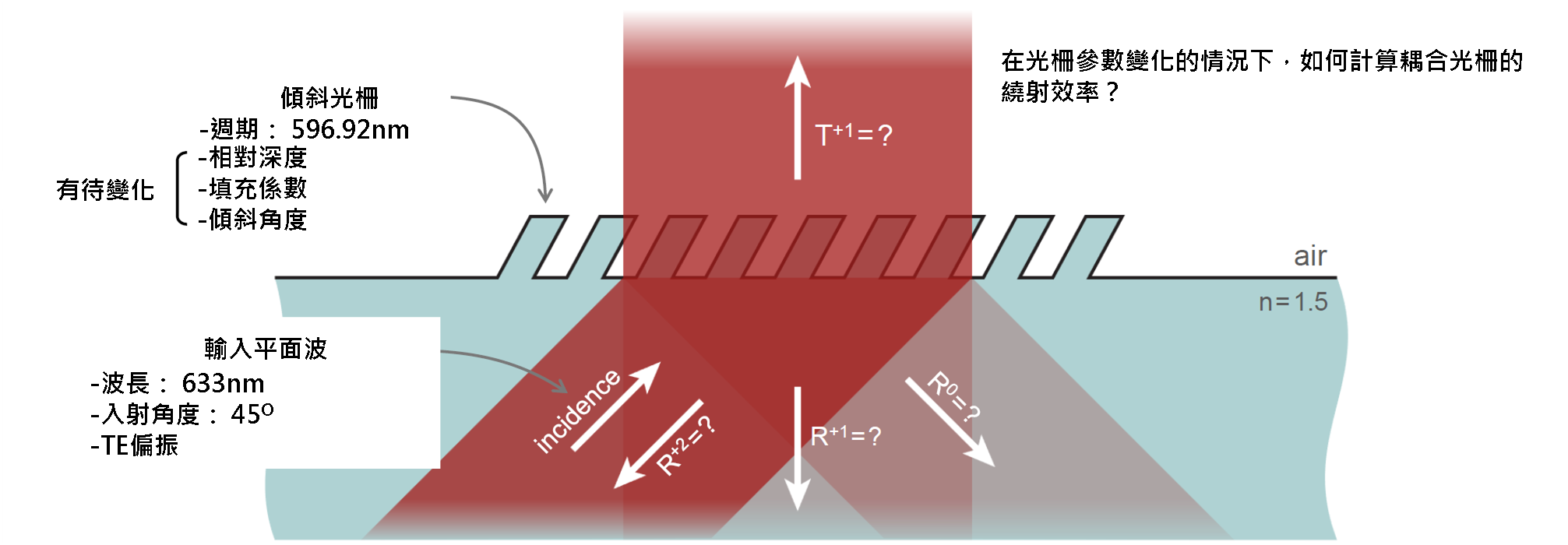

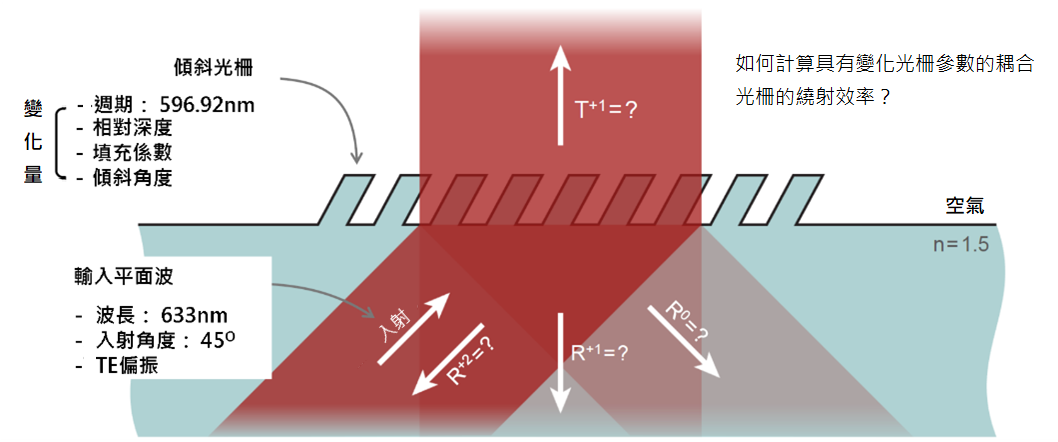

建模任務

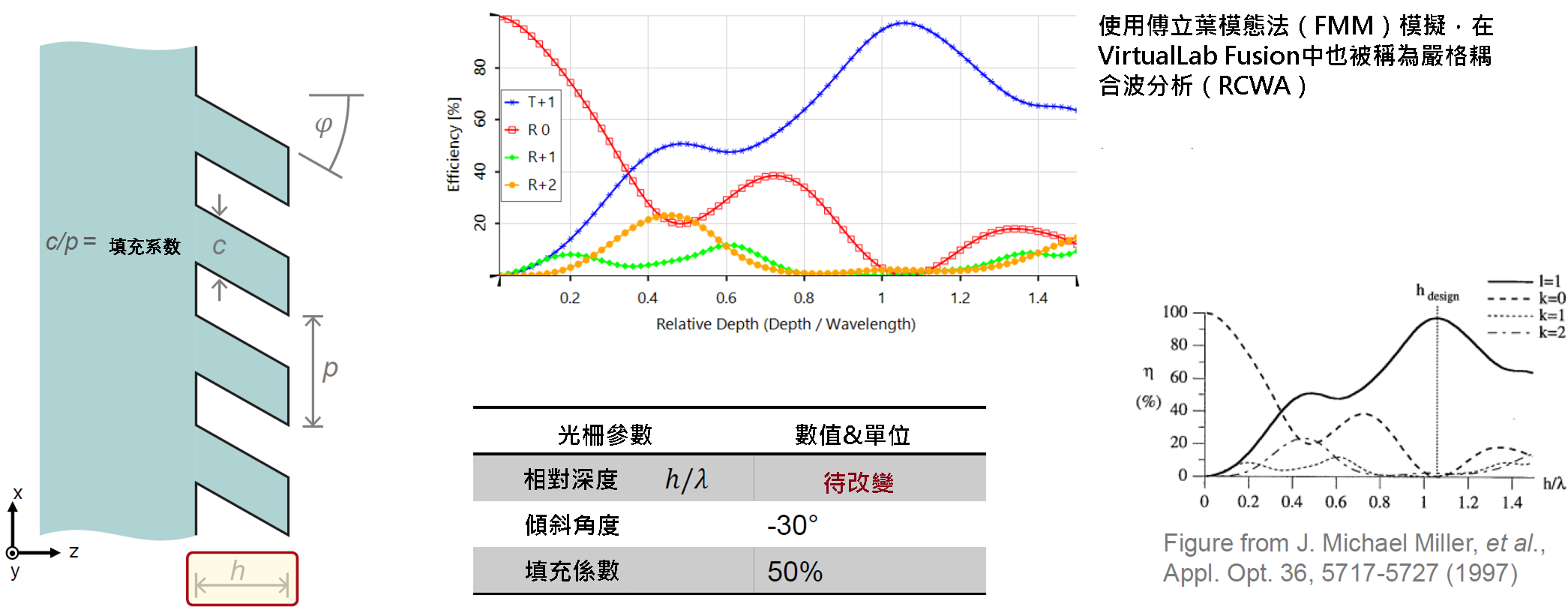

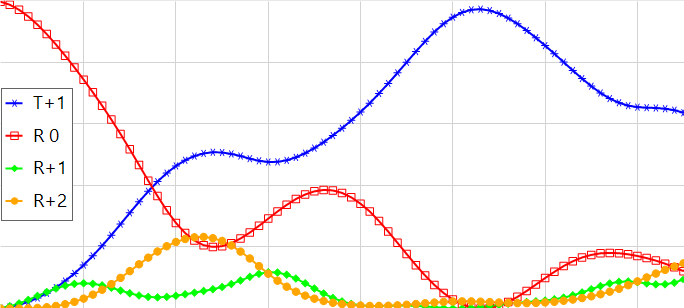

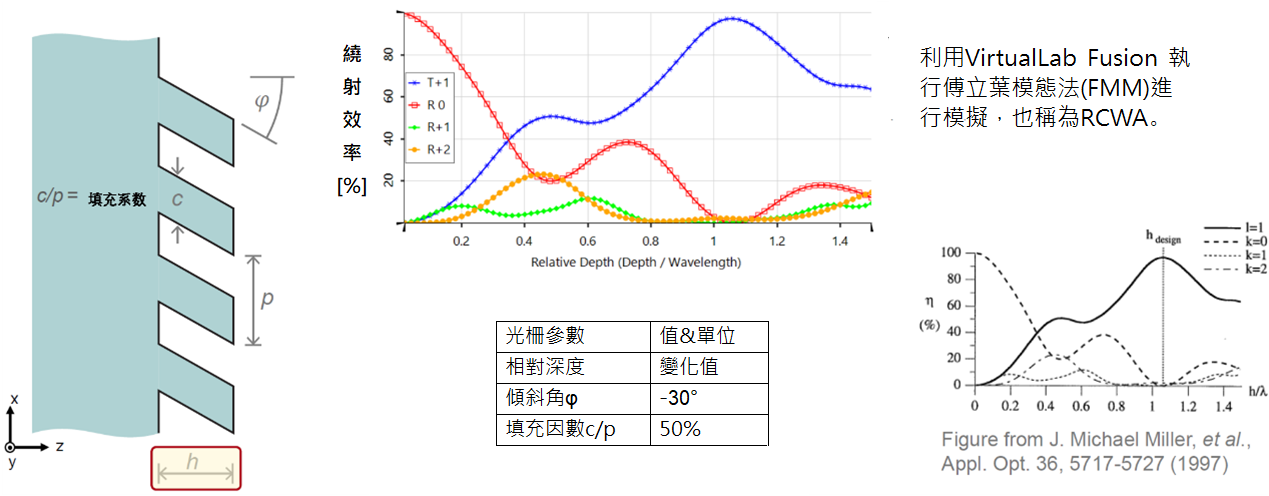

繞射效率vs相對深度

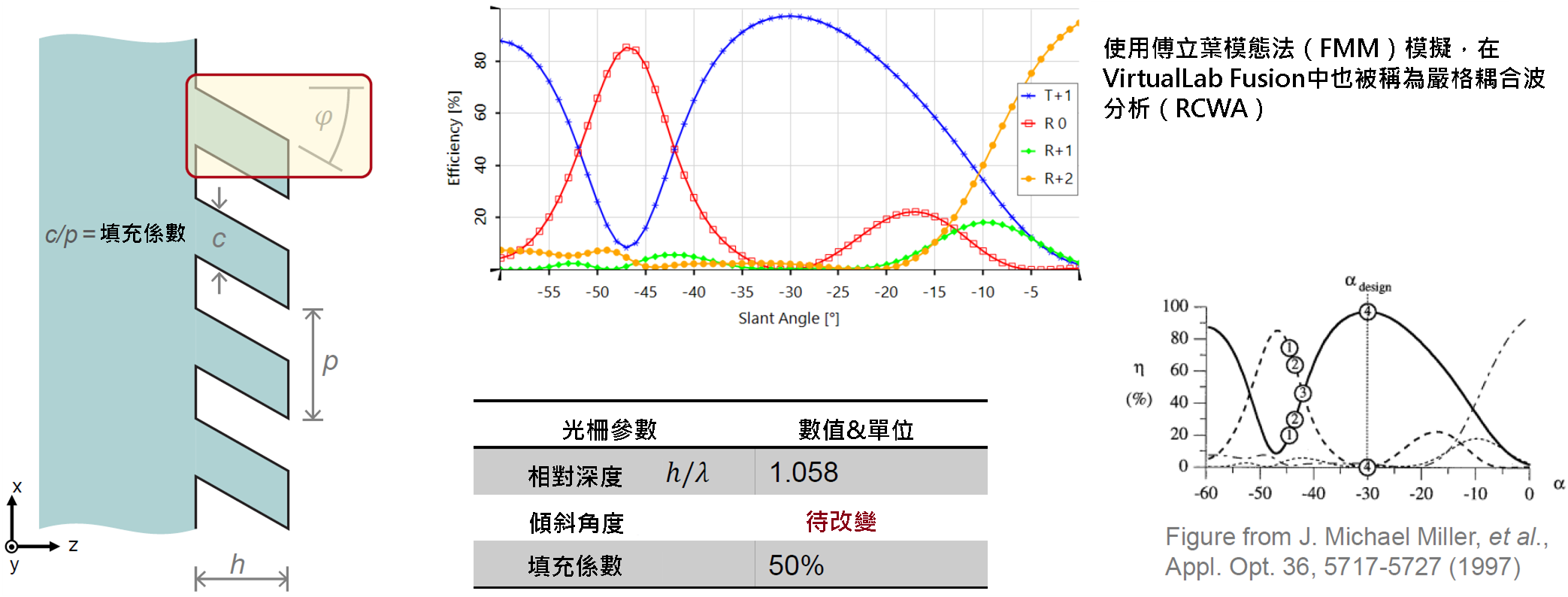

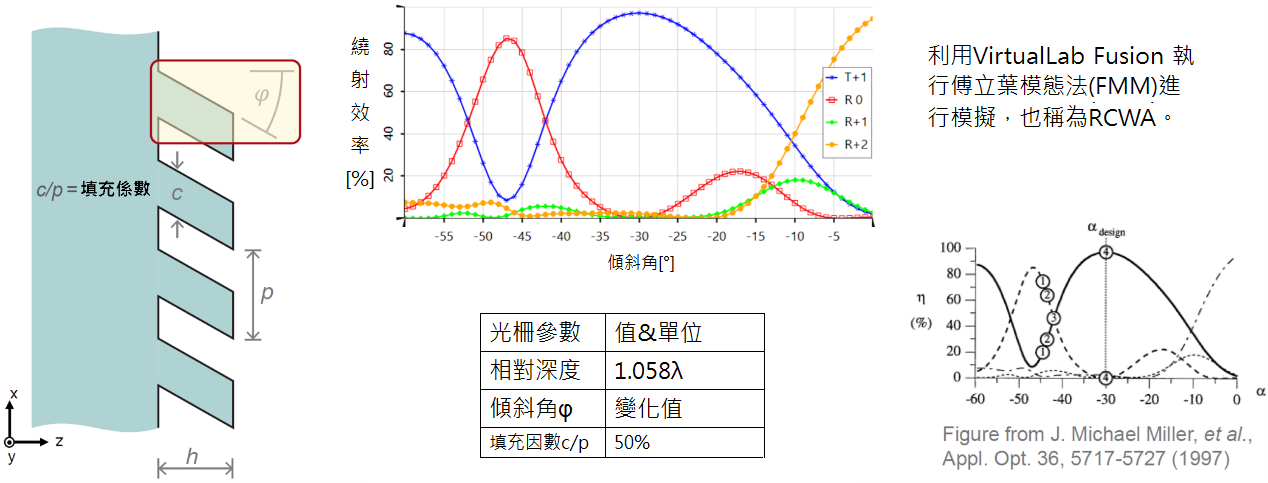

繞射效率vs傾斜角度

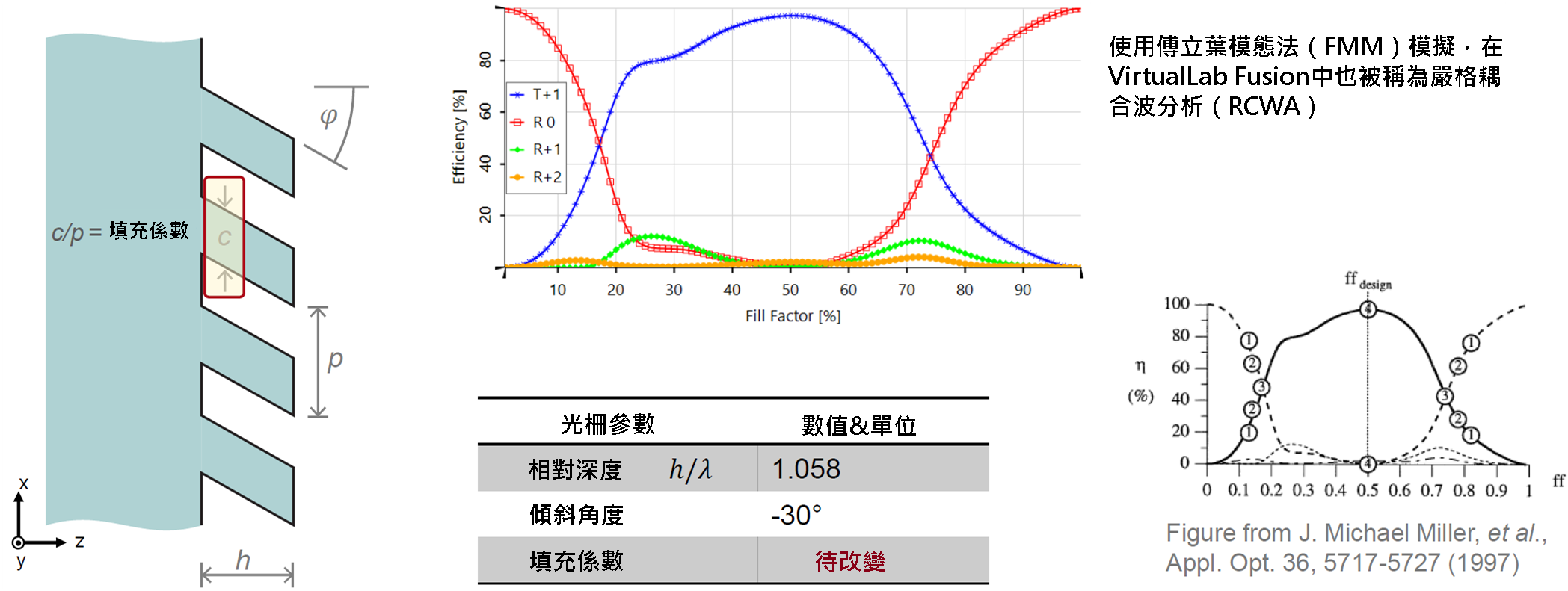

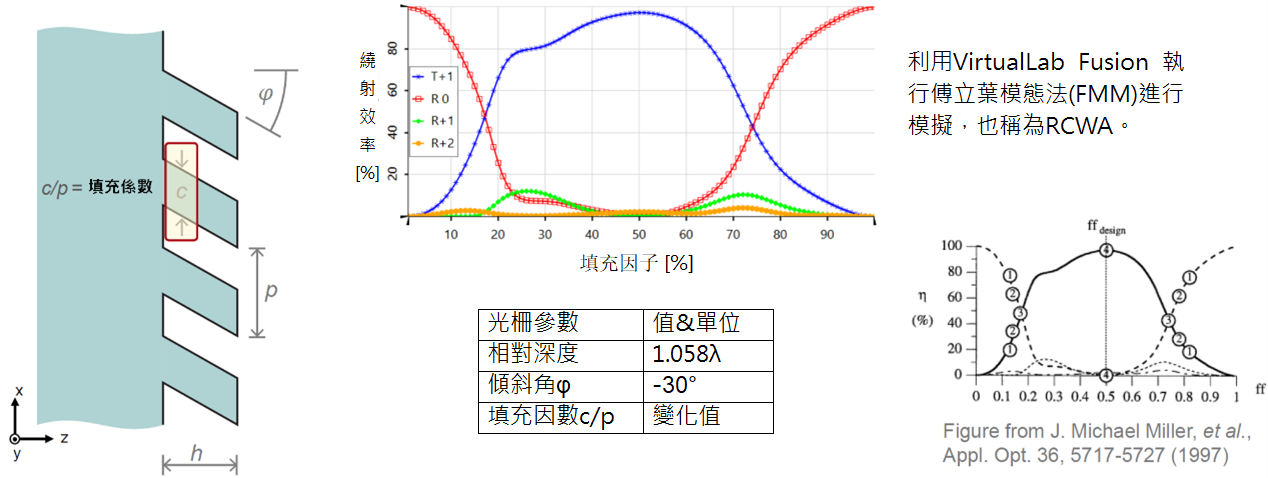

繞射效率vs填充係數


.

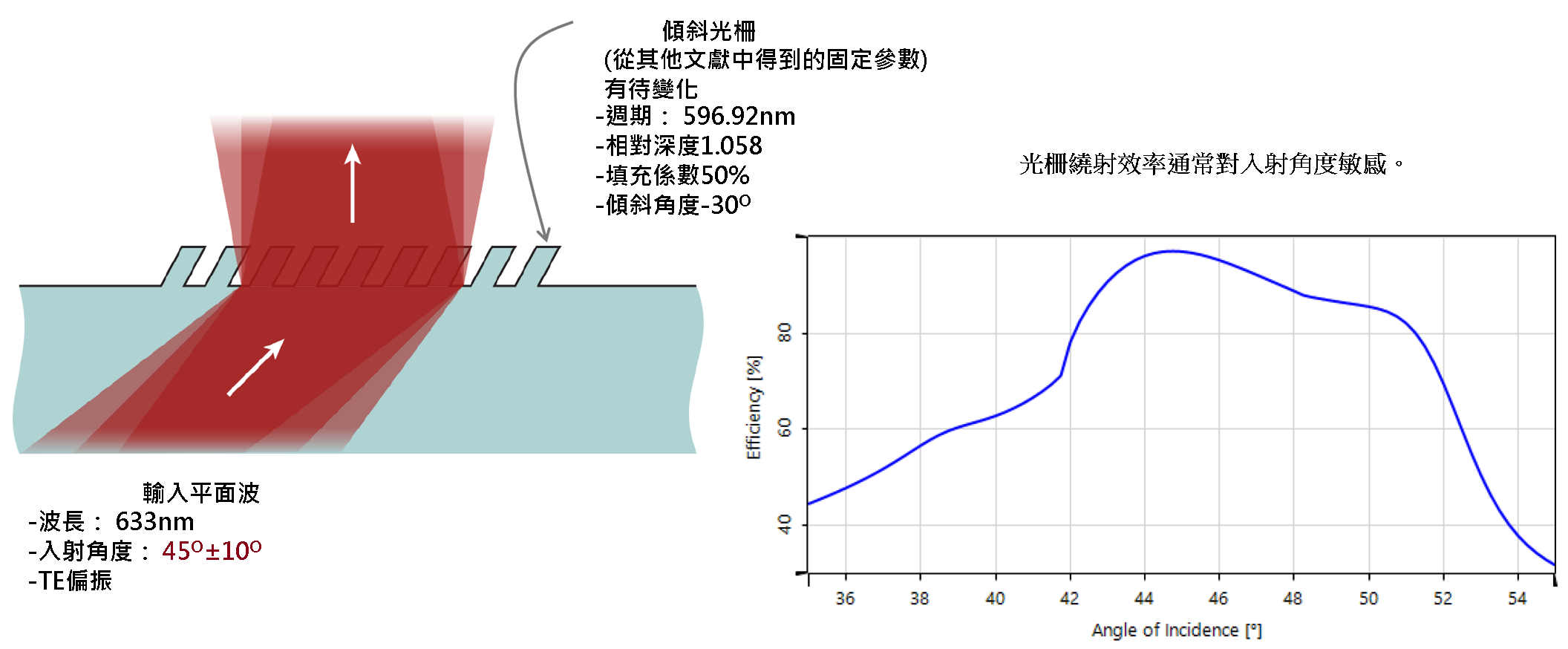

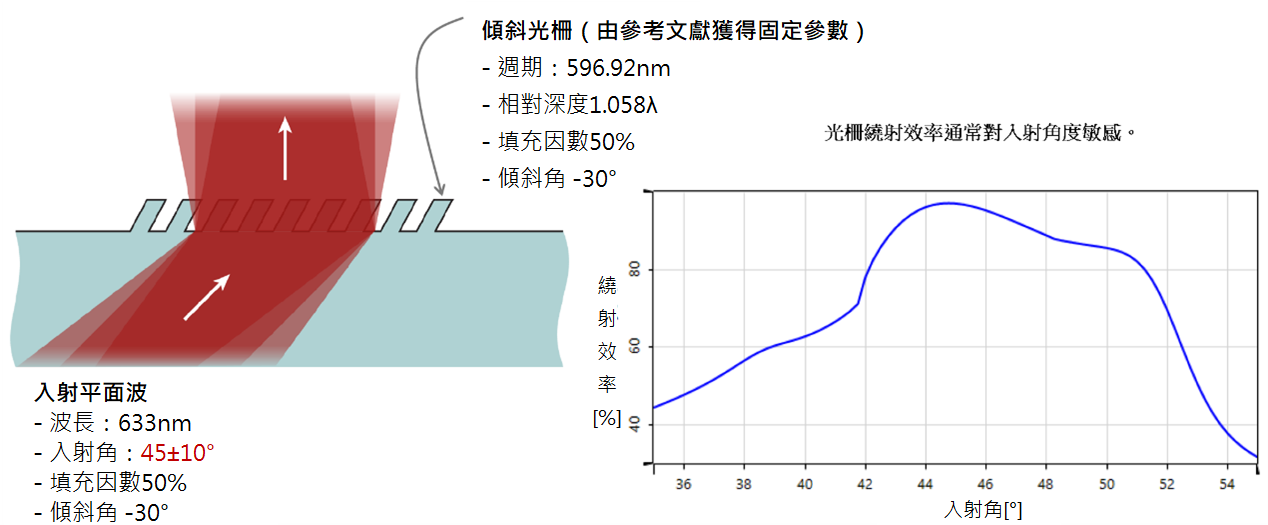

繞射效率vs入射角度







在VirtualLab Fusion中查看

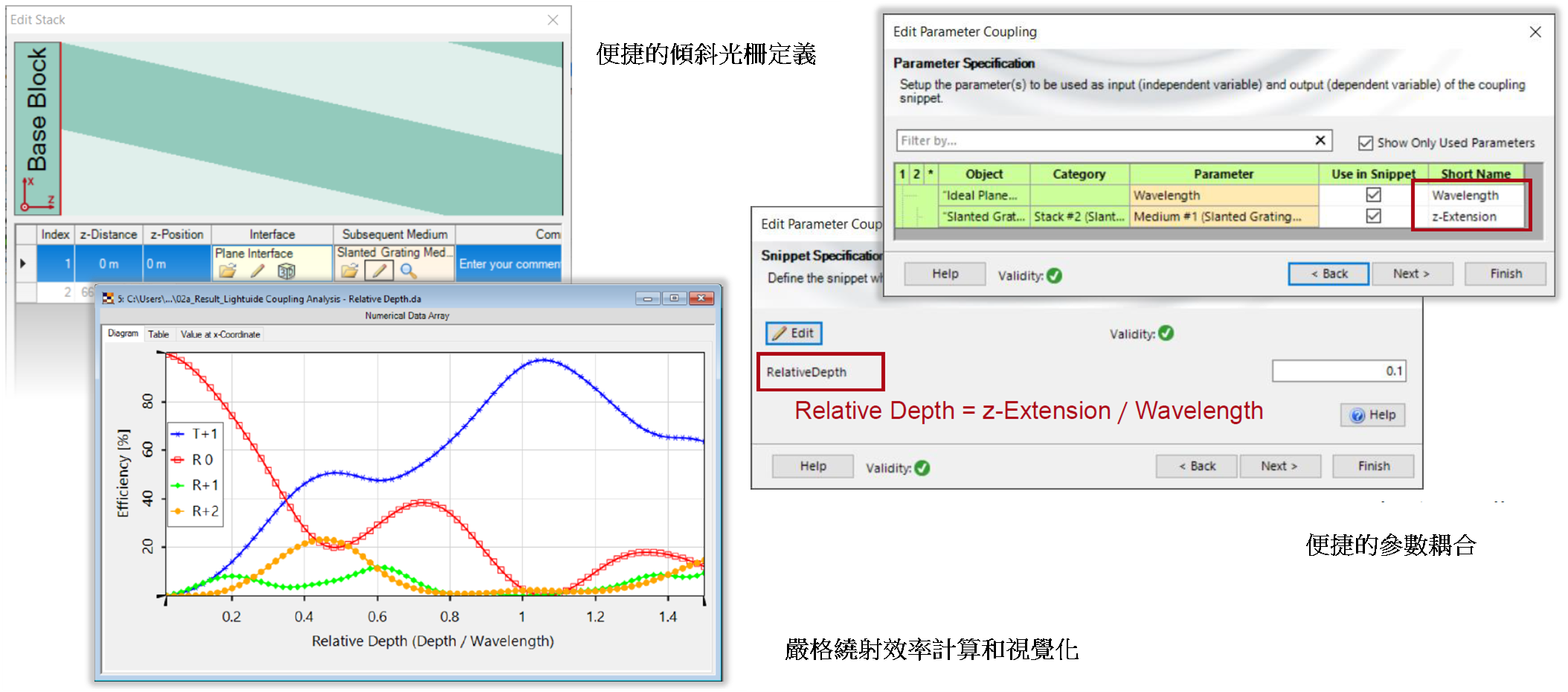

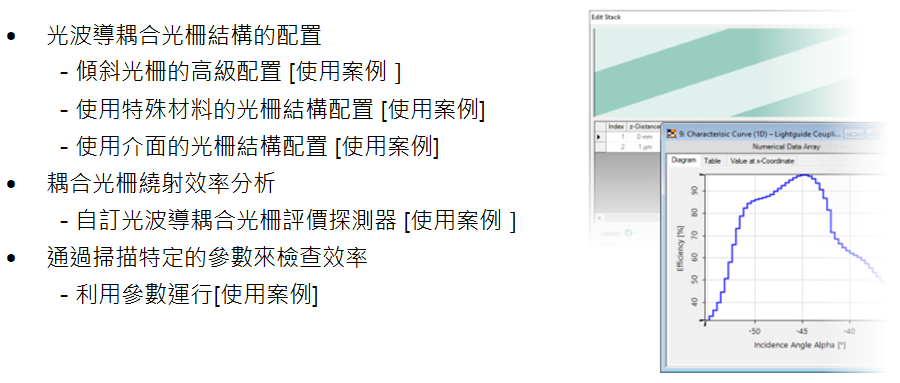

VirtualLab Fusion中的工作流程

       -光導耦合光柵結構的配置

       -斜面光柵的高級配置[案例］

       -通過使用特殊介質配置光柵結構[使用案例] -通過使用介面配置光柵結構[案例]

       -通過使用介面配置光柵結構[案例]

       -分析耦合光柵的繞射效率

       -用於評估光導耦合光柵的定制檢測器[案例］

       -通過對特定參數的掃描來檢查效率

       -利用參數運行[案例] -利用參數運行[案例]

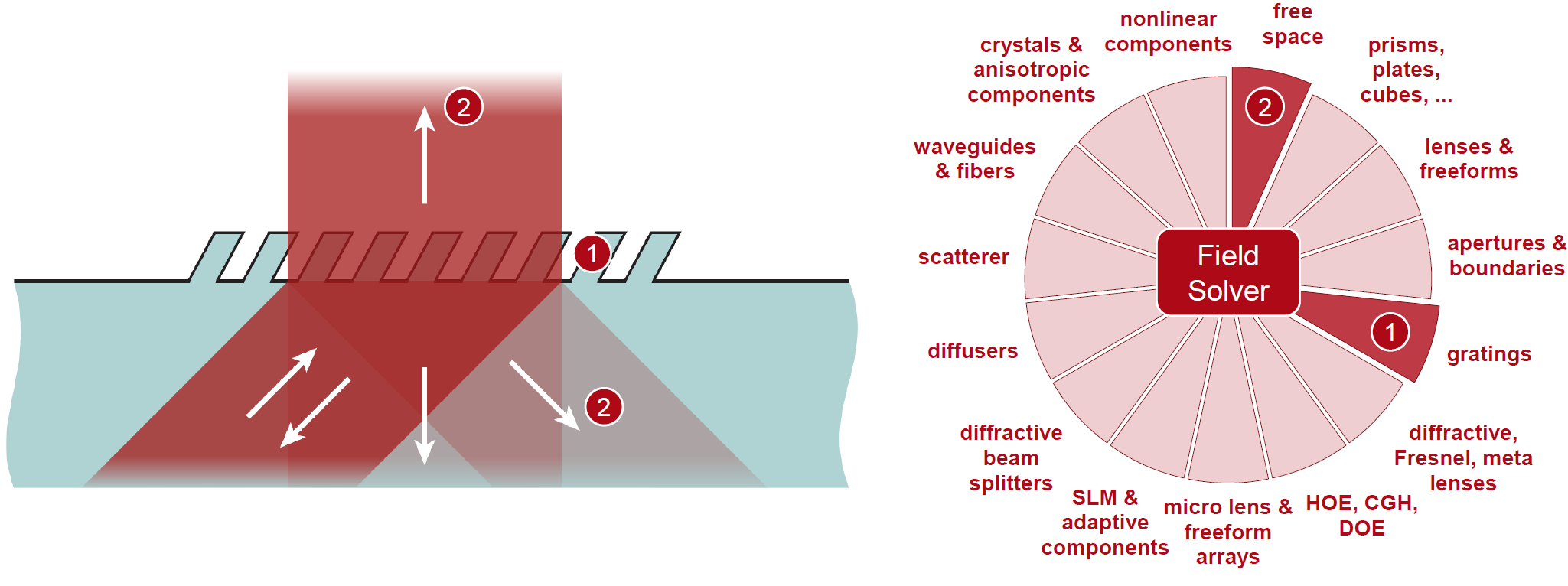

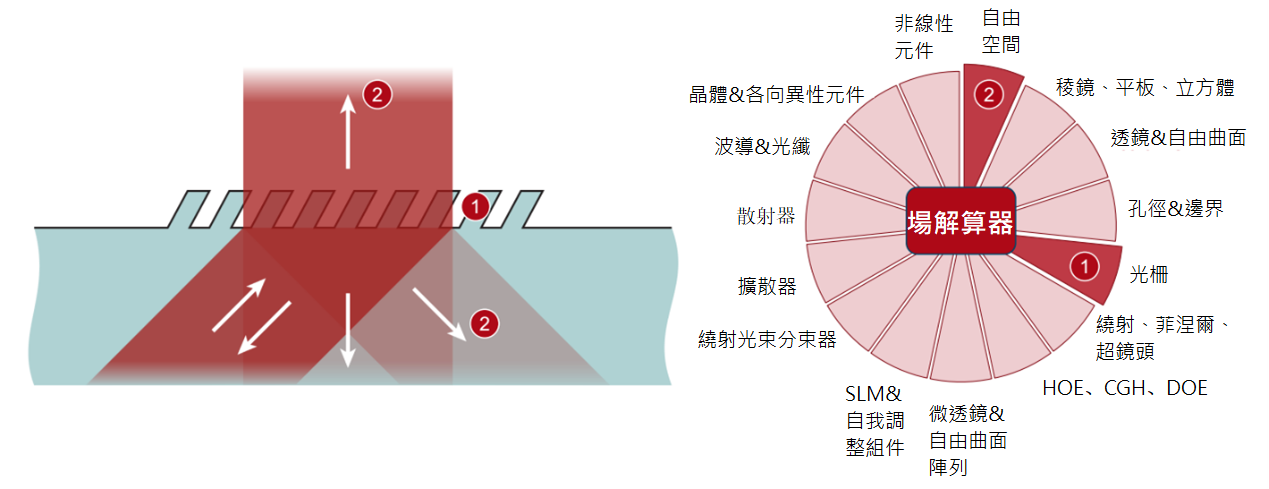

VirtualLab Fusion技術

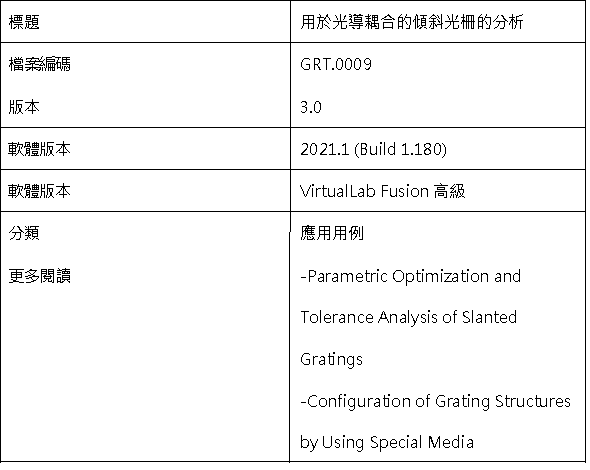

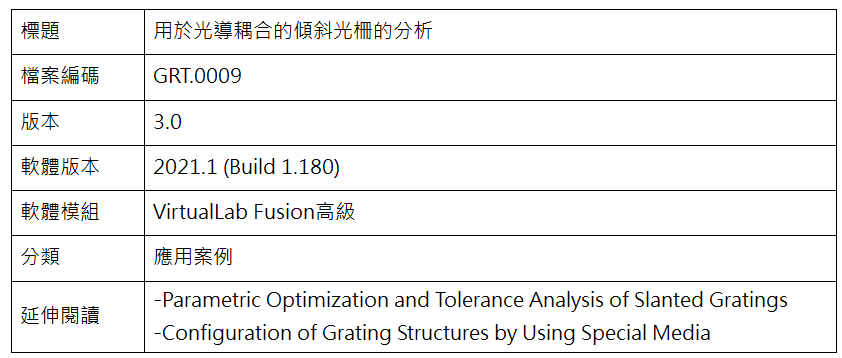

檔案資訊
