反射式金字塔波前感測器的模擬

時間:2022-05-23 17:26來源:未知作者: infotek點擊:次列印

摘要

與傳統的夏克-哈特曼感測器相比，使用金字塔形棱鏡或反射器的波前感測器（PyWFS，用於金字塔波前感測器）具有高對比和更好的波前靈敏度，例如用於天文學中太陽系外行星的搜索。因此，這種類型的波前感測器用於特殊的望遠鏡（例如凱克天文臺），通常在紅外（IR）光譜範圍內。PyWFS通常由四邊棱鏡、重成像光學元件和適當的探測器組成。在這個例子中，我們展示了通過應用VirtualLab Fusion的快速物理光學場跟蹤技術，針對不同類型的像差，對這種金字塔形棱鏡的特徵光模式進行建模。

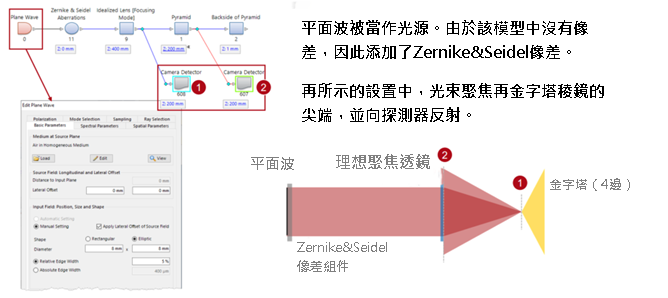

系統構建——光源和檢測器

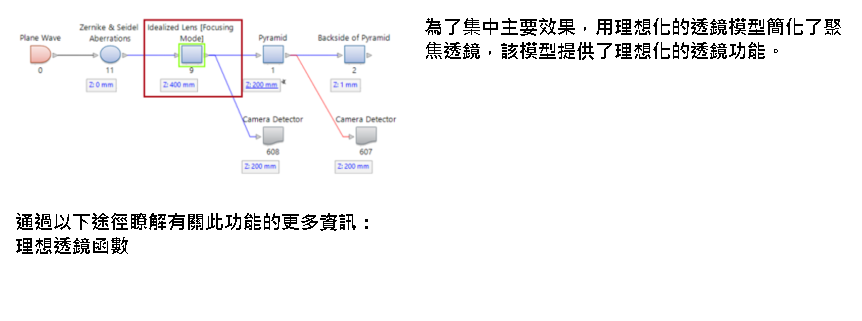

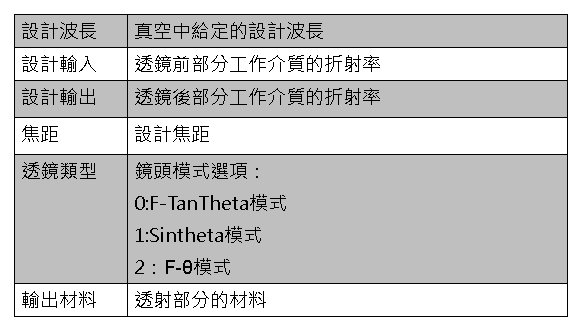

系統構建模組——理想化聚焦透鏡

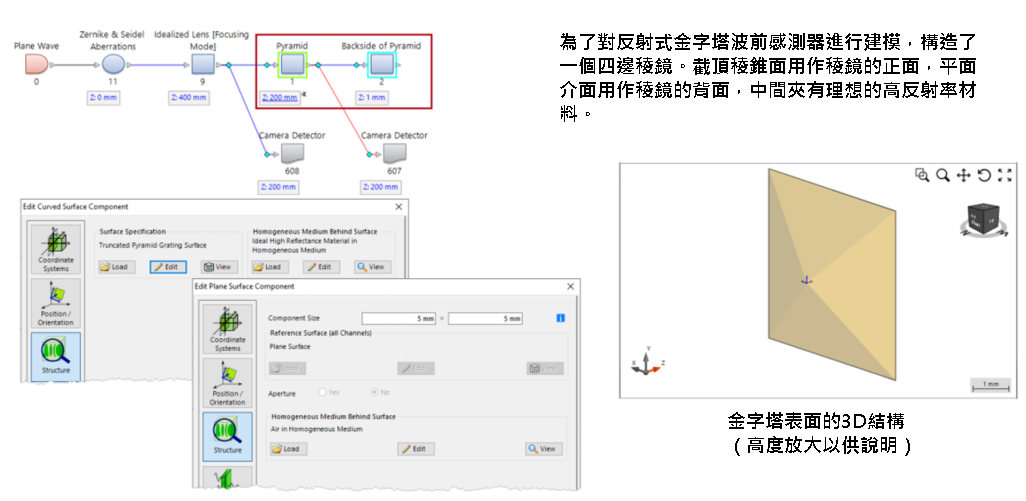

系統構建塊–棱錐棱鏡

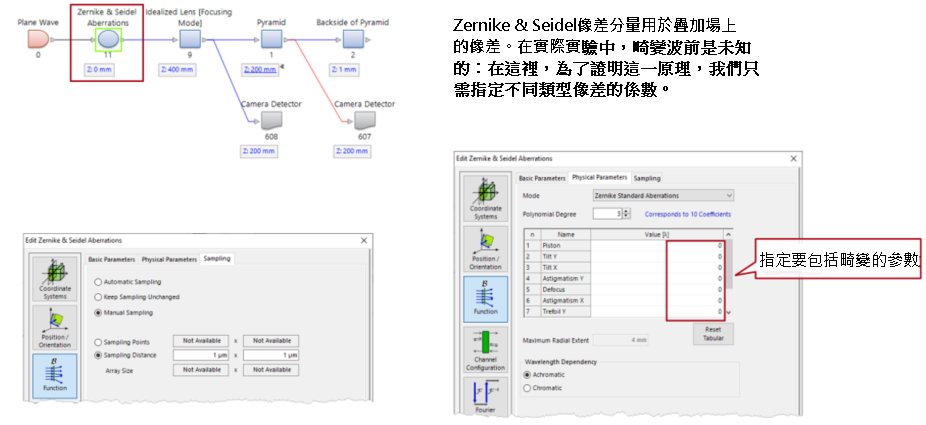

系統構建塊-像差元件

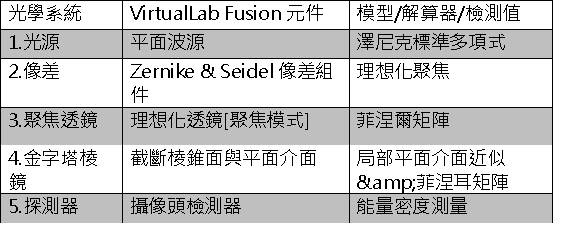

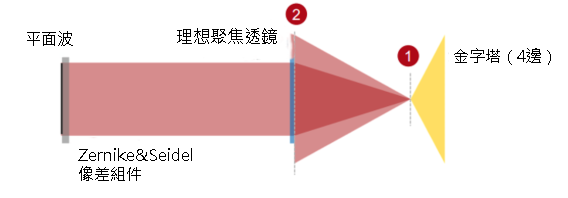

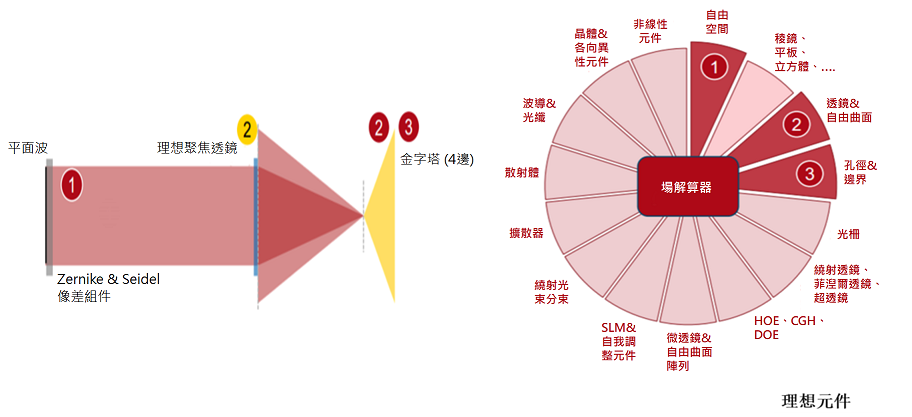

模型概述

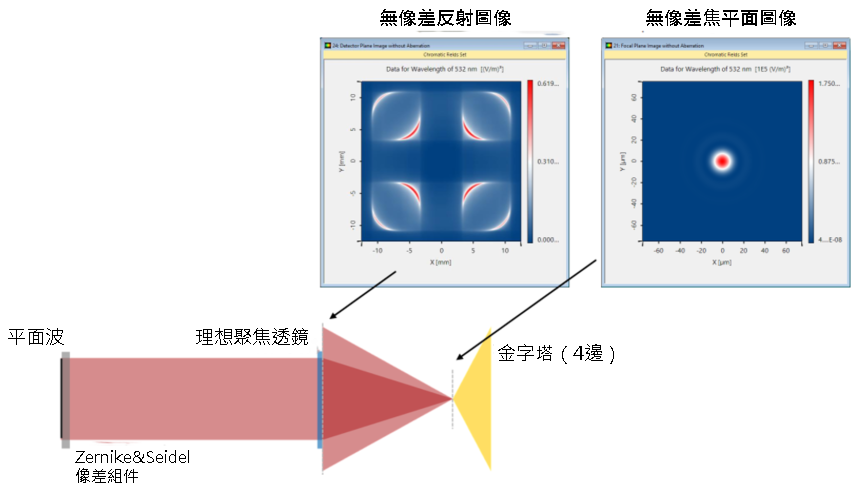

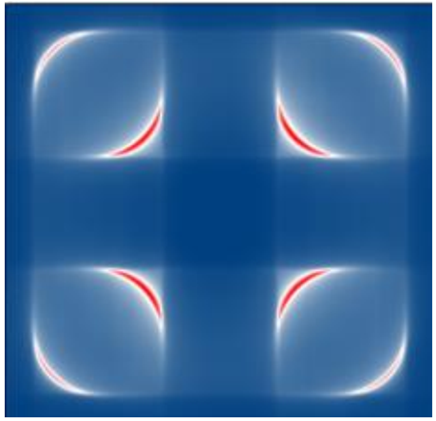

場追跡結果

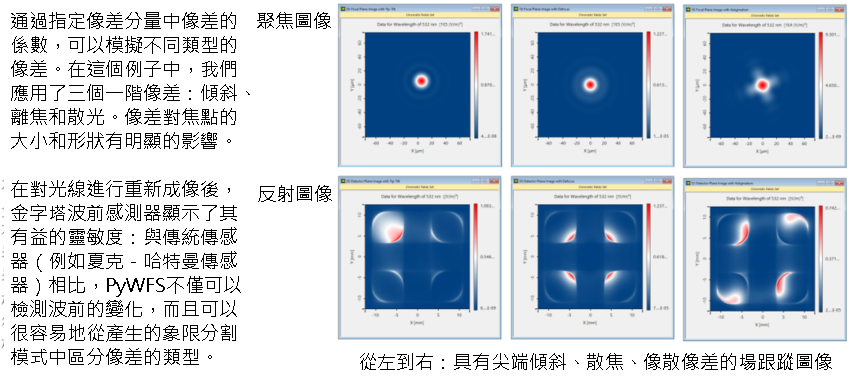

像差對波前影響的模擬
