摘要
VirtualLab Fusion允許對其求解器進行外部訪問。如果需要使用VirtualLab以外的資料處理或優化工具，這一點是很有幫助的。通過標準的批次處理模式，我們展示了如何使用MATLAB在後臺觸發VirtualLab來運行光學模擬並輸出其結果，然後可以用MATLAB的功能進一步處理和視覺化。作為例子，我們展示了嚴格的光柵分析、參數化掃描和優化。

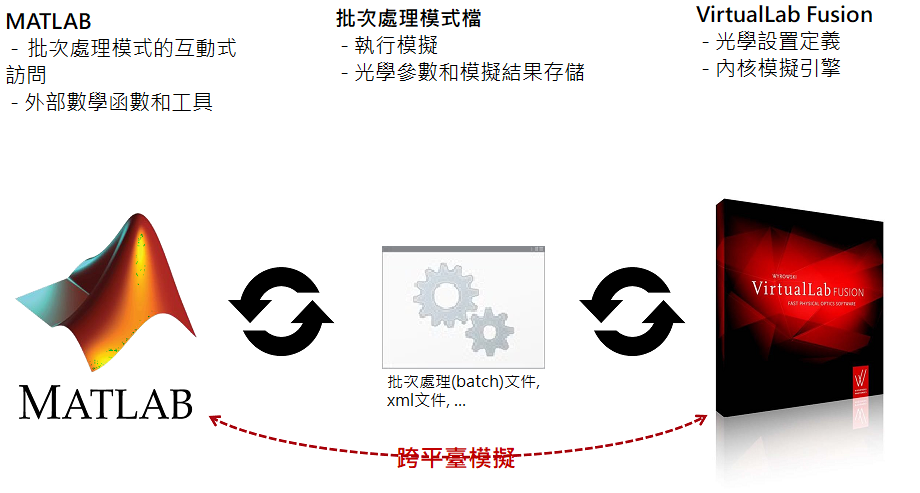

工作流程概述

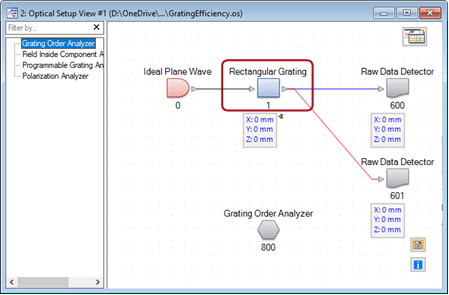

在VirtualLab Fusion中定義光學設置

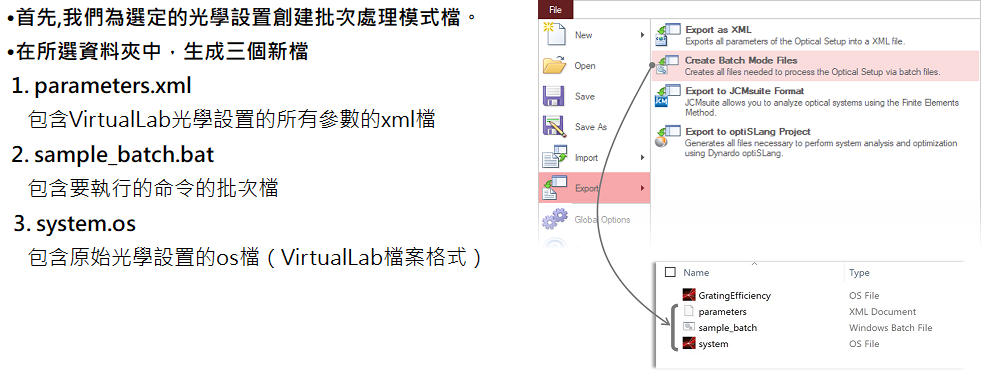

創建批次處理模式檔

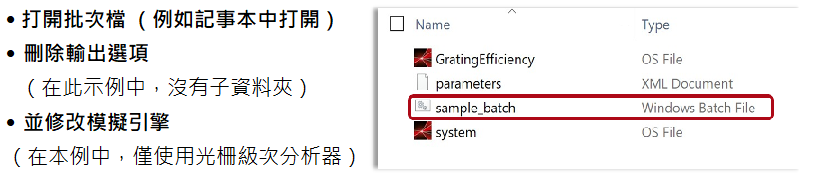

修改批次檔

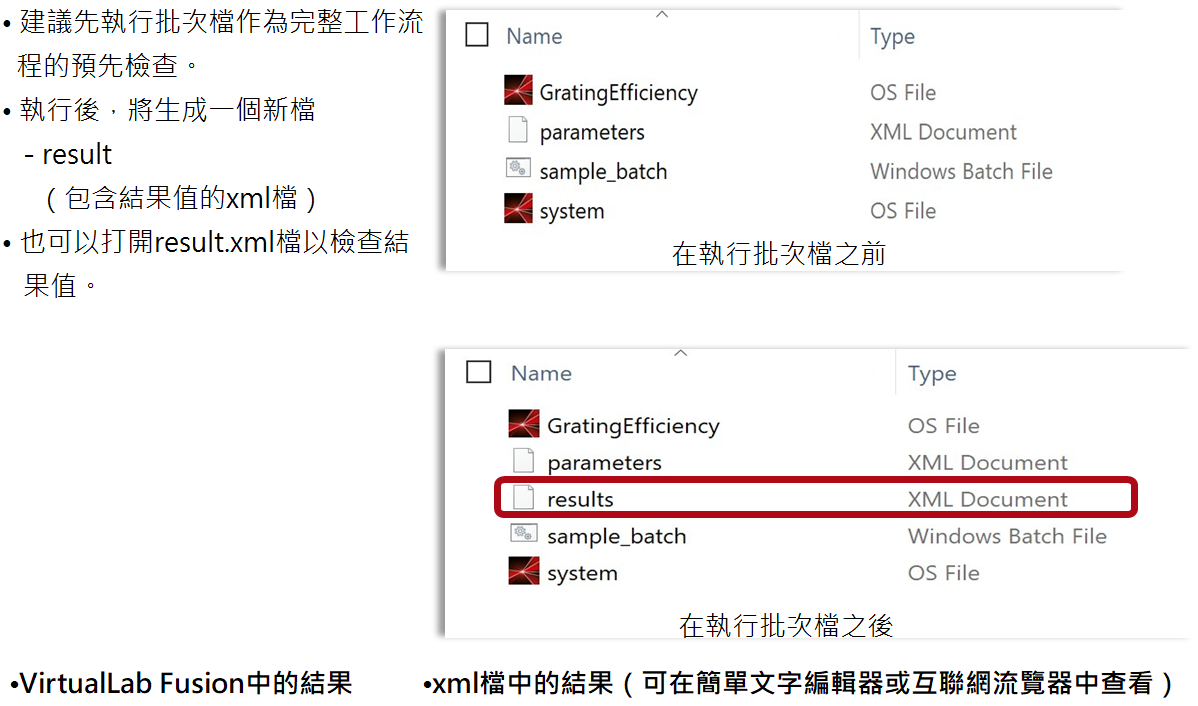

使用批次檔執行模擬
使用MATLAB執行模擬（通過批次處理）
使用MATLAB執行模擬（通過批次處理）
參數掃描 - 改變單個參數
參數掃描 - 改變單個參數
• 使用示例檔，請直接將MATLAB檔ParameterScan1D.m複製到工作資料夾中，調整工作路徑，然後執行。
參數掃描 - 改變多個參數
參數掃描 - 改變多個參數
•要使用示例檔，請直接將MATLAB檔ParameterScan2D複製到工作資料夾中，調整工作路徑，然後執行。

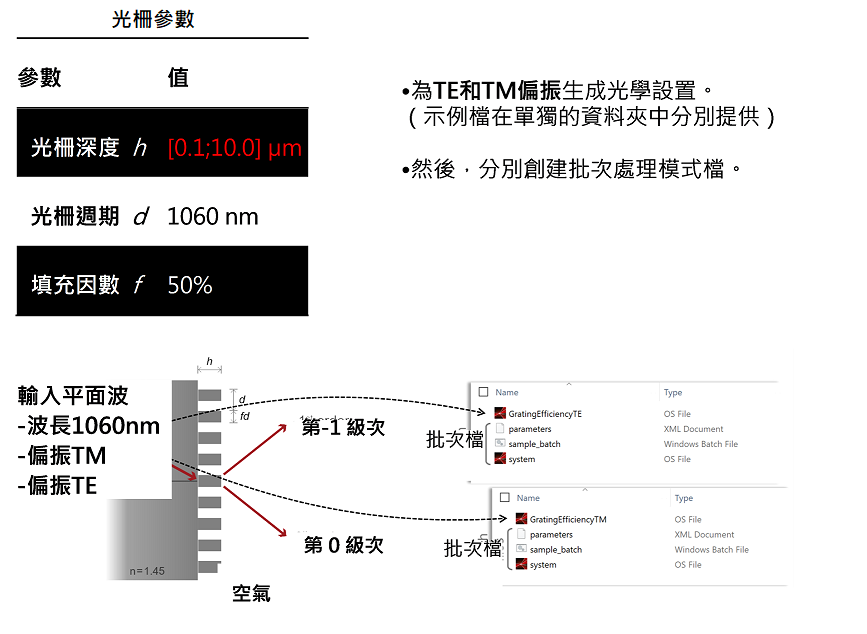

多重配置模擬

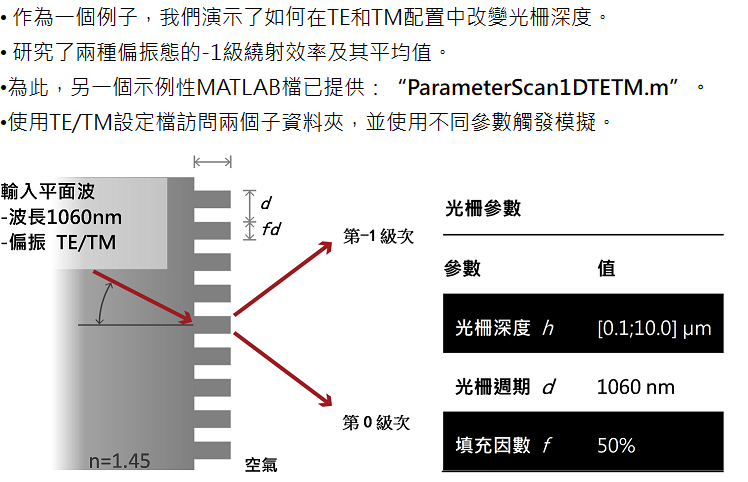

在多個配置中改變單個參數
在多個配置中改變單個參數
• 請直接將MATLAB檔“ParameterScan1DTETM.m”複製到工作資料夾中，調整工作路徑，然後執行。
具有多個配置的參數優化
•要使用示例檔，請直接將MATLAB檔"ParametricOptimization1D.m"複製到工作資料夾中，調整工作路徑，然後執行。

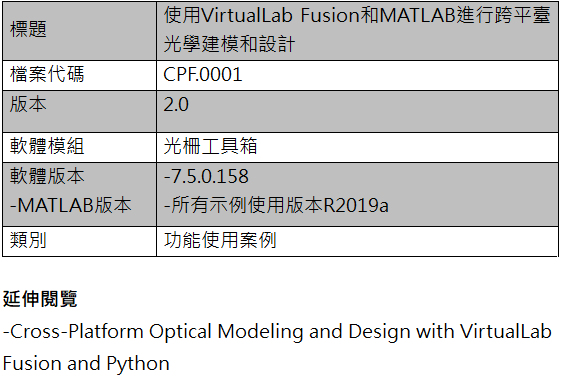

檔案資訊
|
