概述
雷射在大氣中傳輸時部分能量被空氣中的分子和氣溶膠吸收。被吸收的熱量將空氣加熱,導致氣壓上升,空氣膨脹,空氣密度降低,折射率下降,形成一個負透鏡,使雷射束髮散。當存在側向風時,下風區空氣密度降低,因而下風區的折射率減小,形成特有的彎向上風區的光束分佈,使光束畸變、彎曲和發散,劣化光束品質。這就是熱暈效應。它是雷射在大氣中傳輸時所面臨的嚴重問題之一。

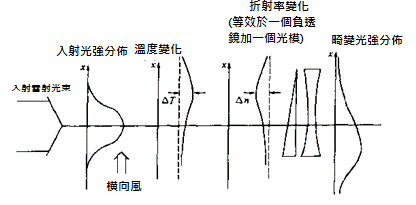

圖1 熱暈效應成因示意圖
系統描述
本例介紹了模擬雷射在大氣中傳輸時熱暈效應對應的bloom命令的使用。描述熱暈的基本方程包括波動方程和流體力學方程。首先由Maxwell方程得到雷射波動方程,再結合流體力學中的三個守恆定律——品質守恆定律、動量守恆定律、能量守恆定律得到描述熱暈效應的方程。對於理想氣體,在等壓近似下得到:
本例對比了三種情況下的雷射遠場分佈:(1)沒有大氣像差和熱暈效應下的遠場光強分佈;(2)沒有大氣像差但有熱暈效應下的遠場光強分佈;(3)同時考慮大氣像差和熱暈下的遠場分佈。通過對比我們會發現熱暈效應會使光束焦點前移,焦斑沿垂直光軸方向發生位移,焦斑畸變,尺寸變大。
模擬結果

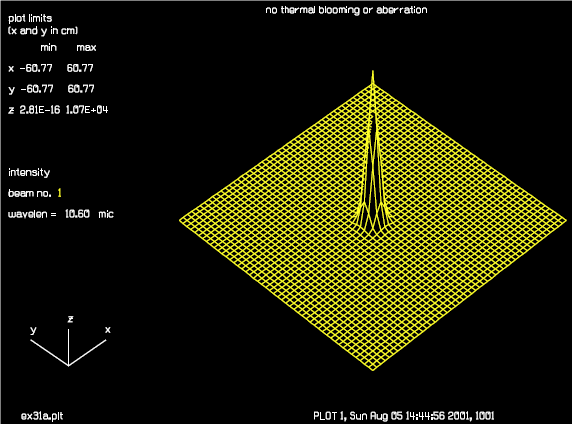

圖1 不含大氣像差和熱暈效應的遠場分佈,此時光束的焦點在4km處,光斑尖銳。

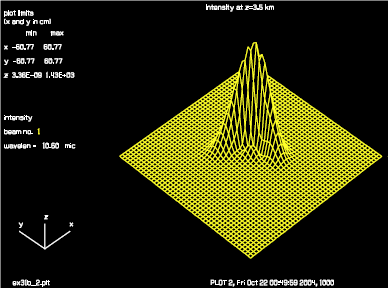

圖2熱暈效應導致的3.5km處的光斑分佈,此時光束的焦點已經前移到2.7km,由於光斑變大,光強也顯著降低,光斑的分佈呈現出糖匙形狀。

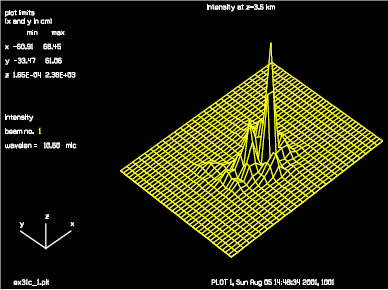

圖3熱暈效應和大氣像差共同決定的3.5km處的光斑分佈,此時光束的焦點進一步前移到1.8km,由於光斑變大,光強顯著降低,光斑的分佈呈現顯著的旁瓣。
|
